内流控参行程气动液压缸结构设计

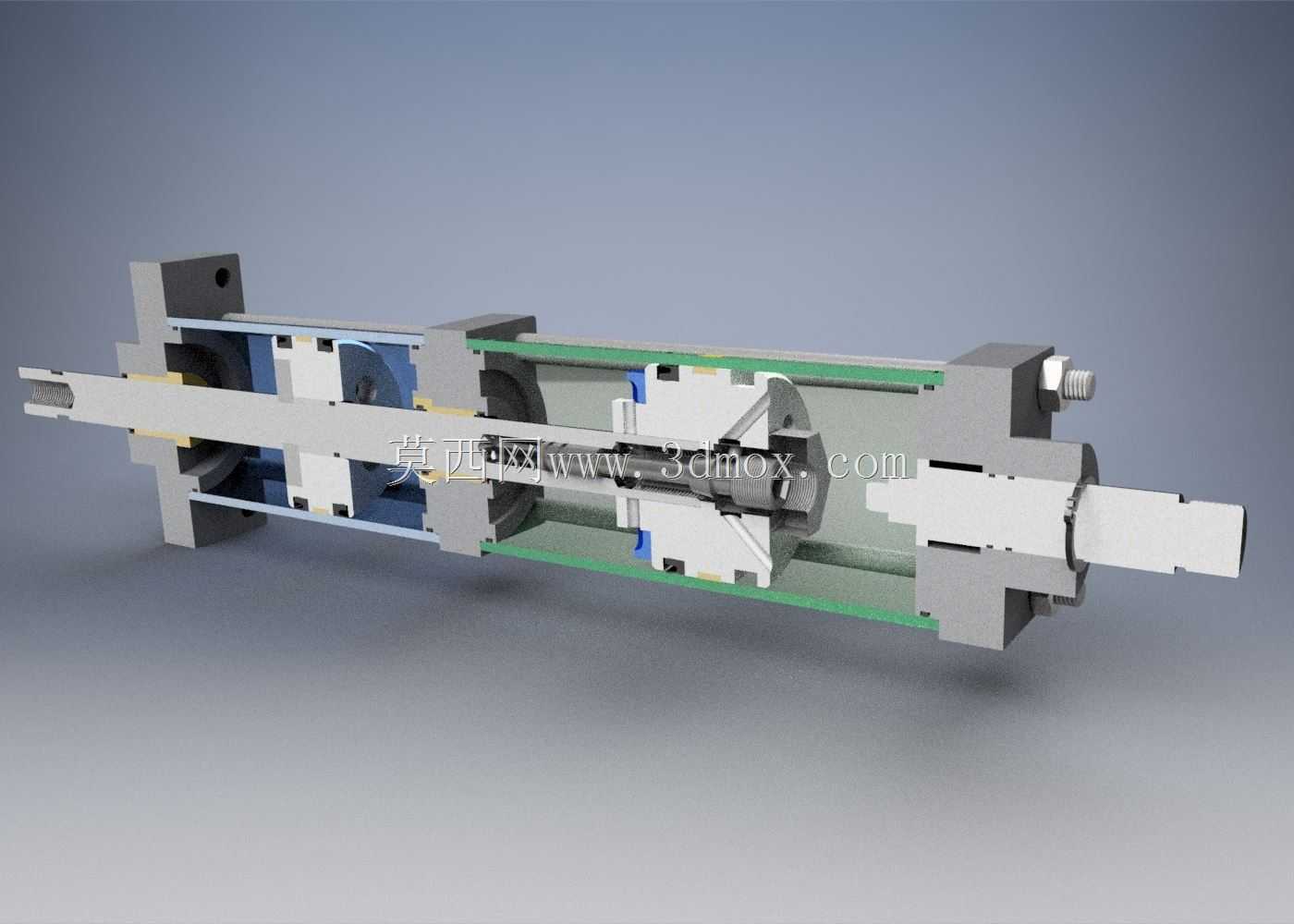

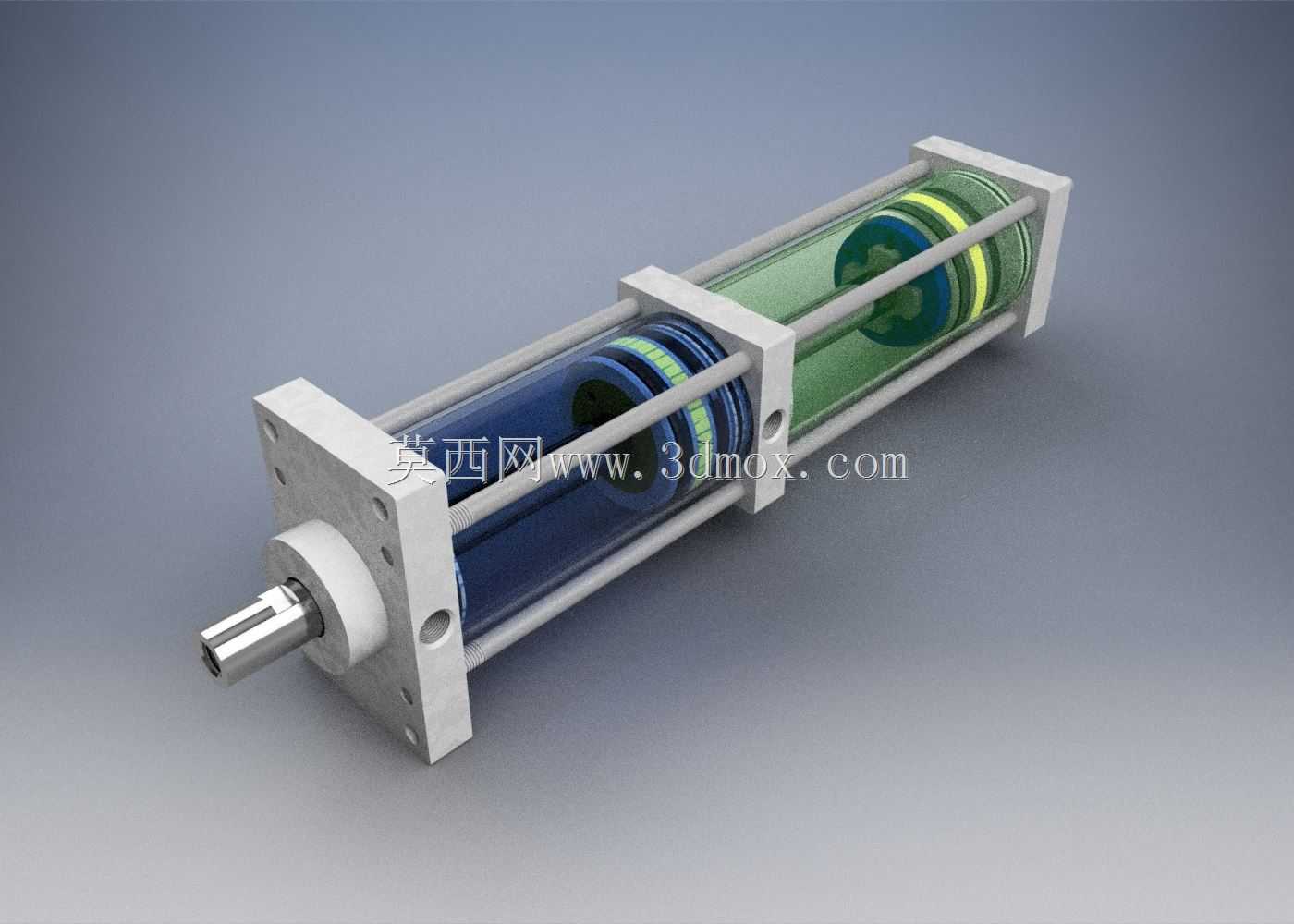

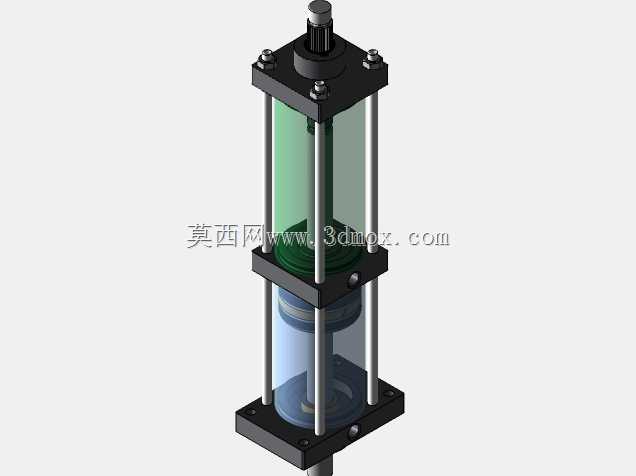

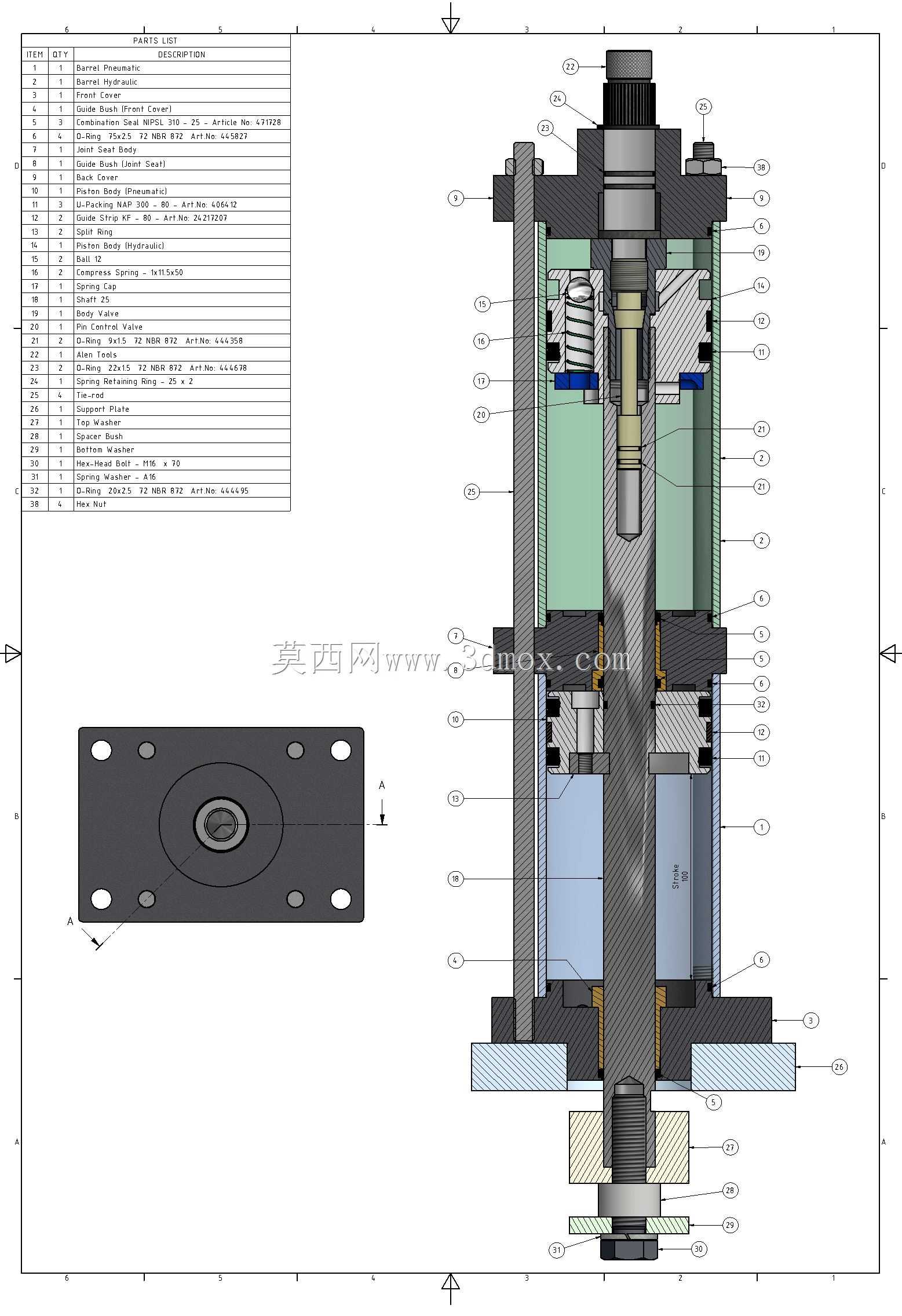

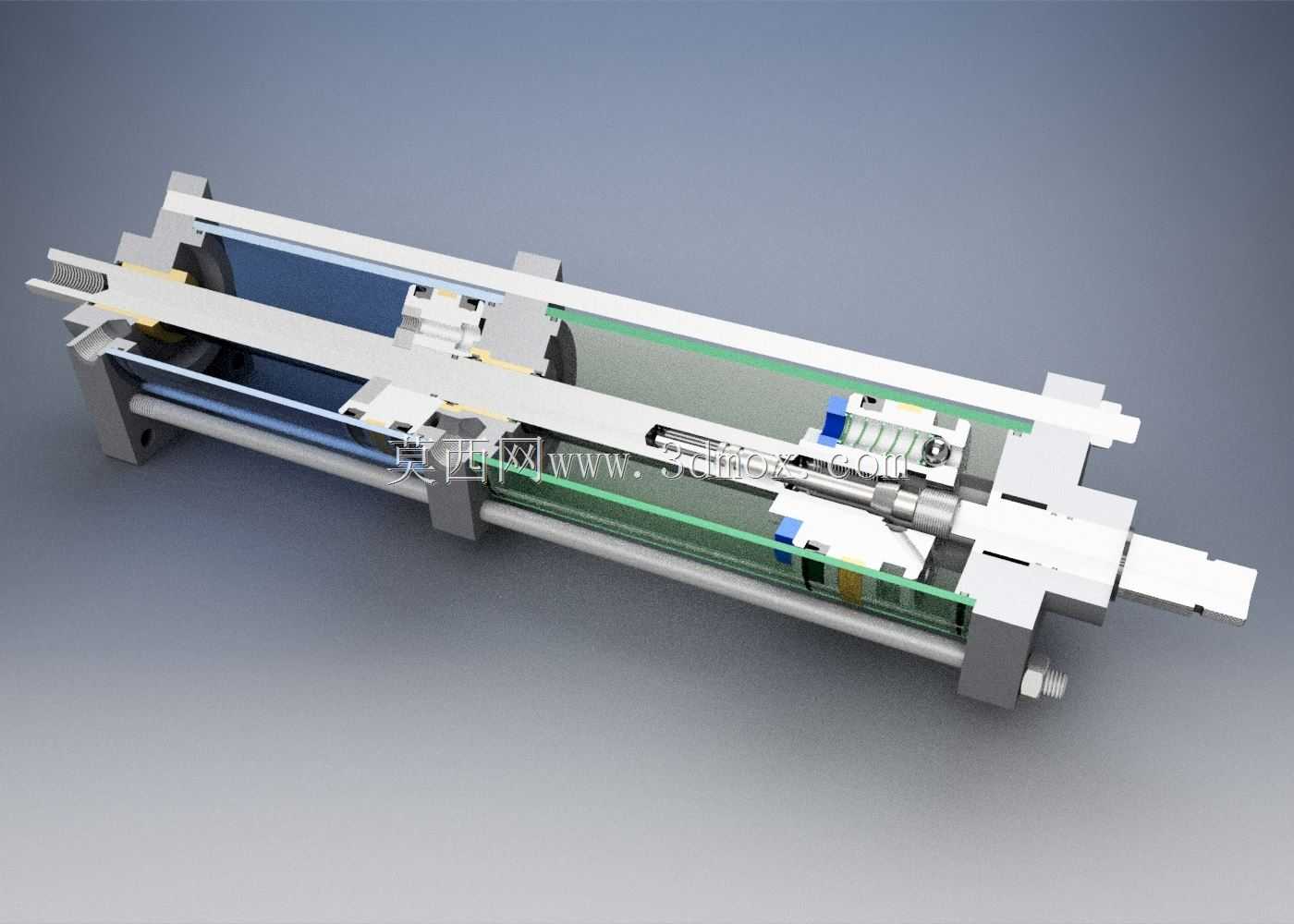

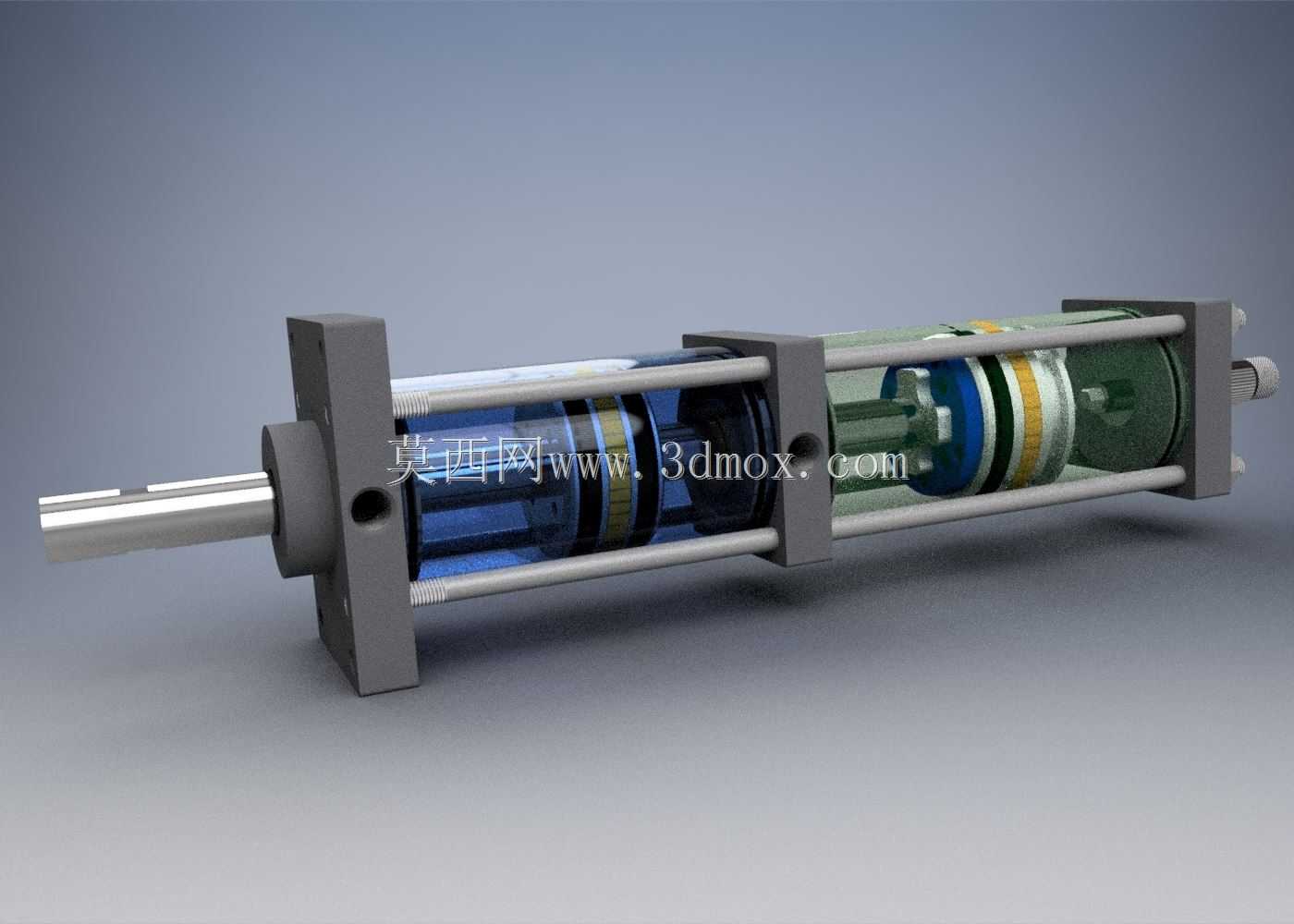

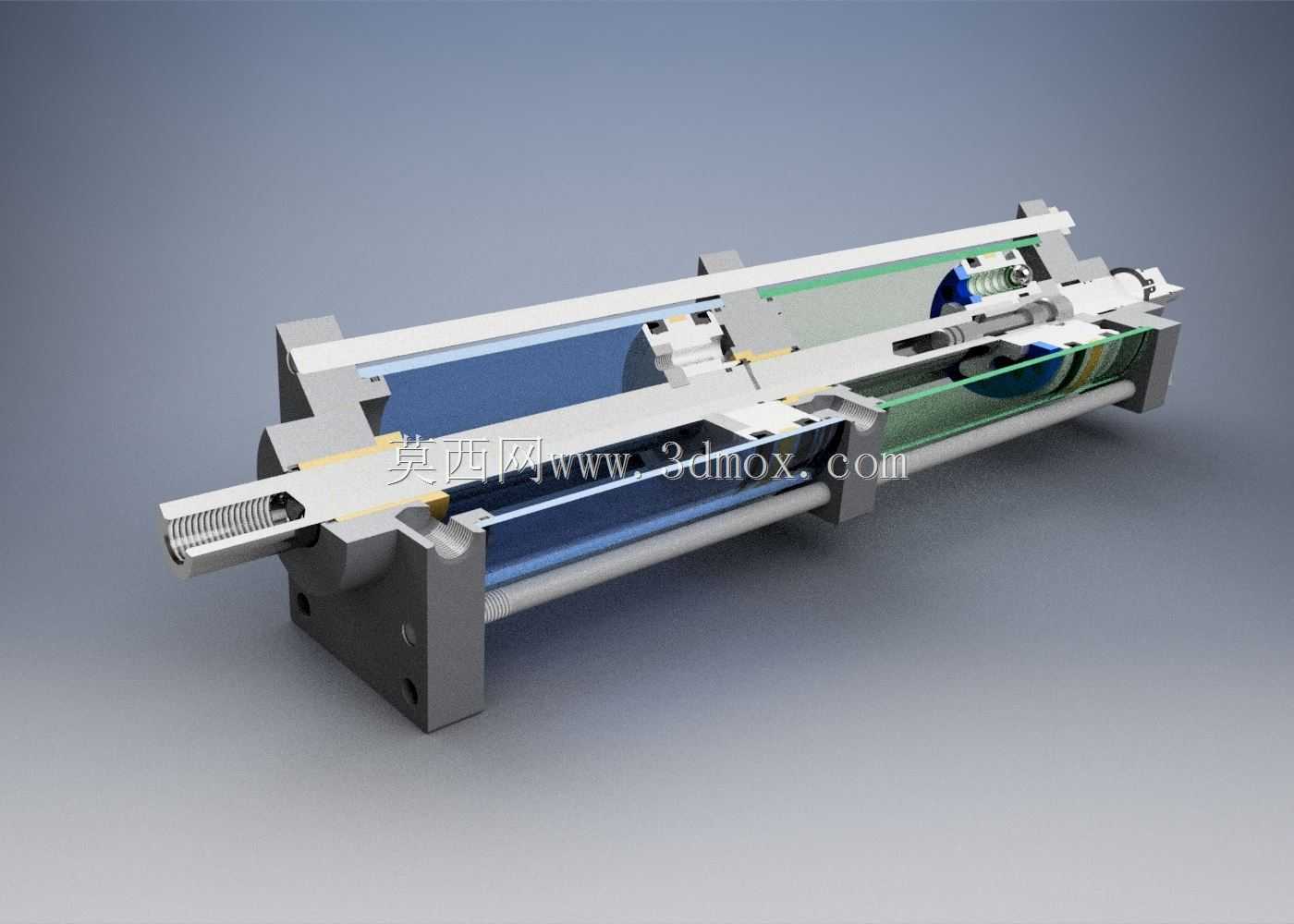

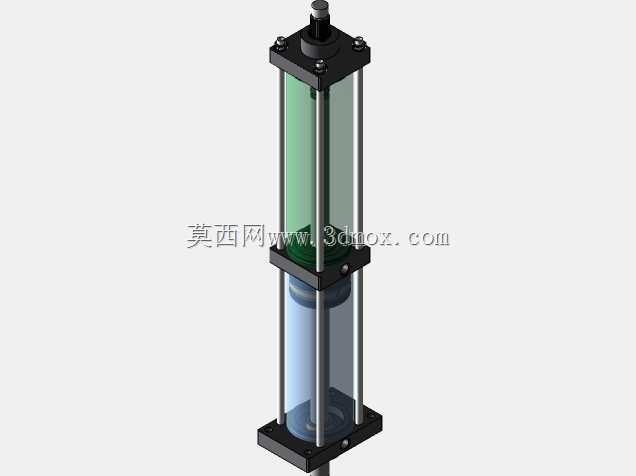

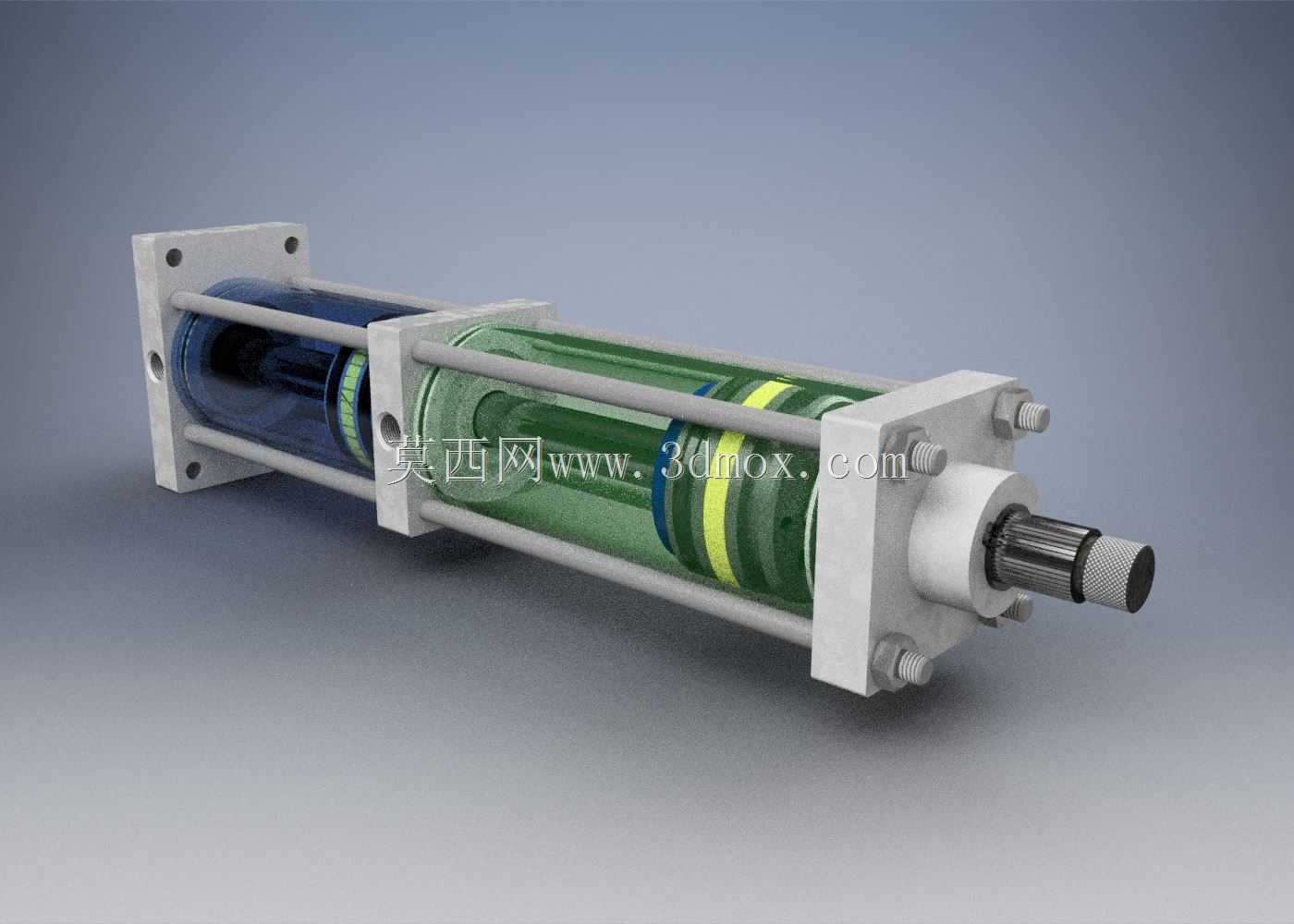

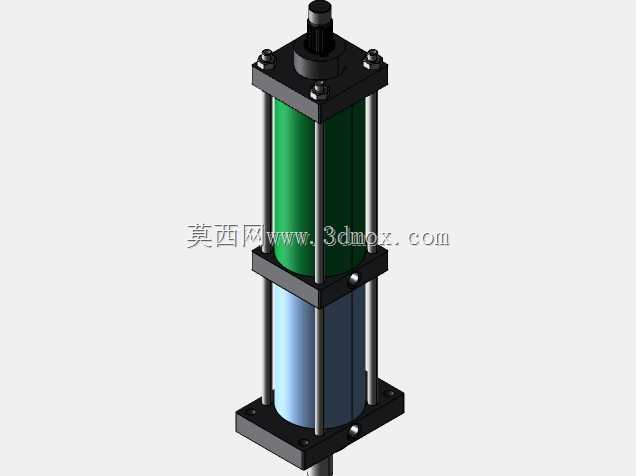

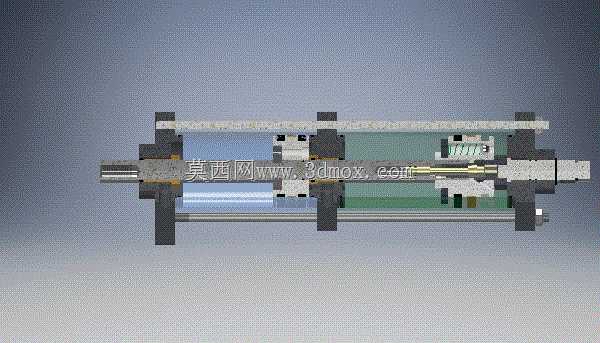

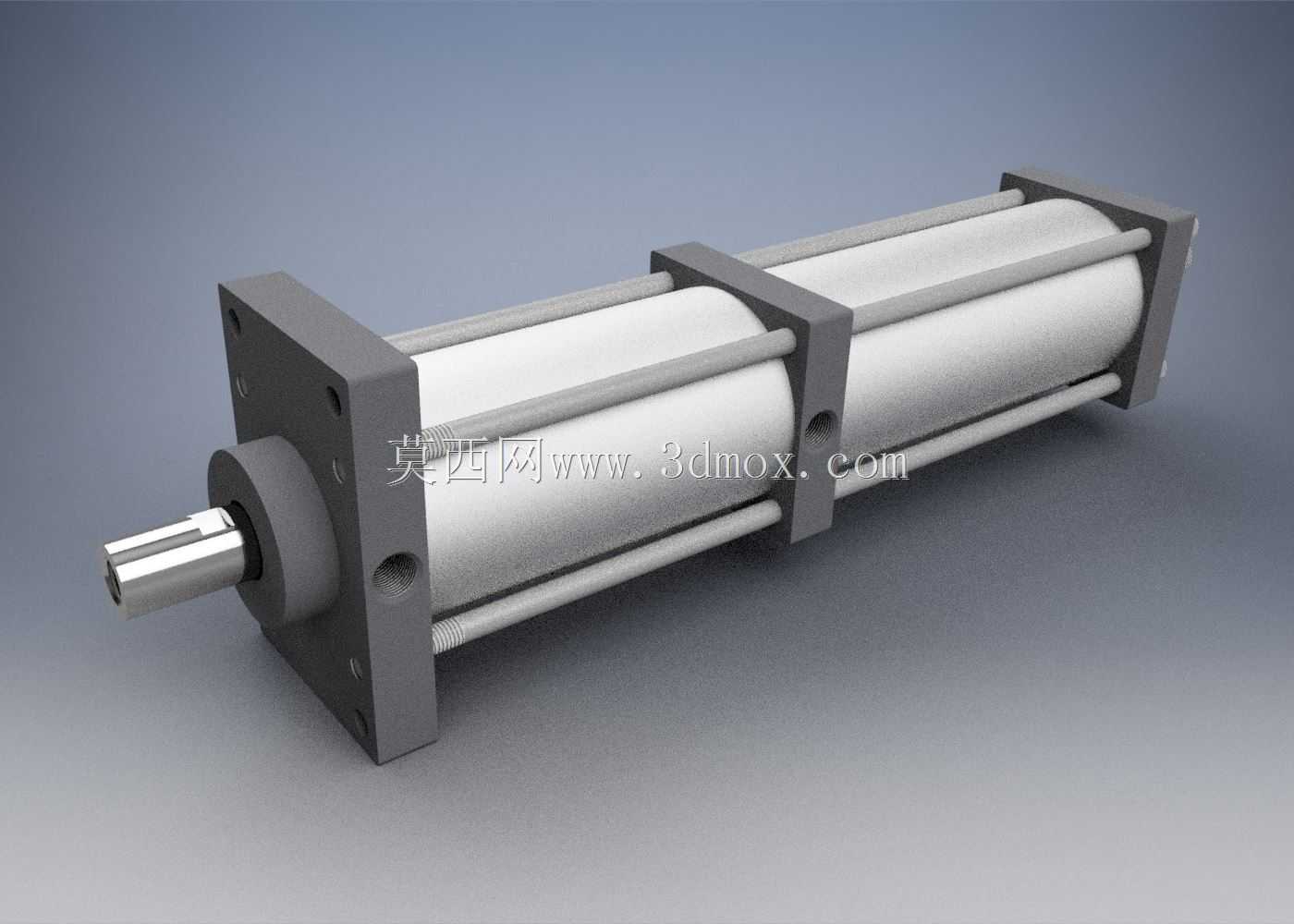

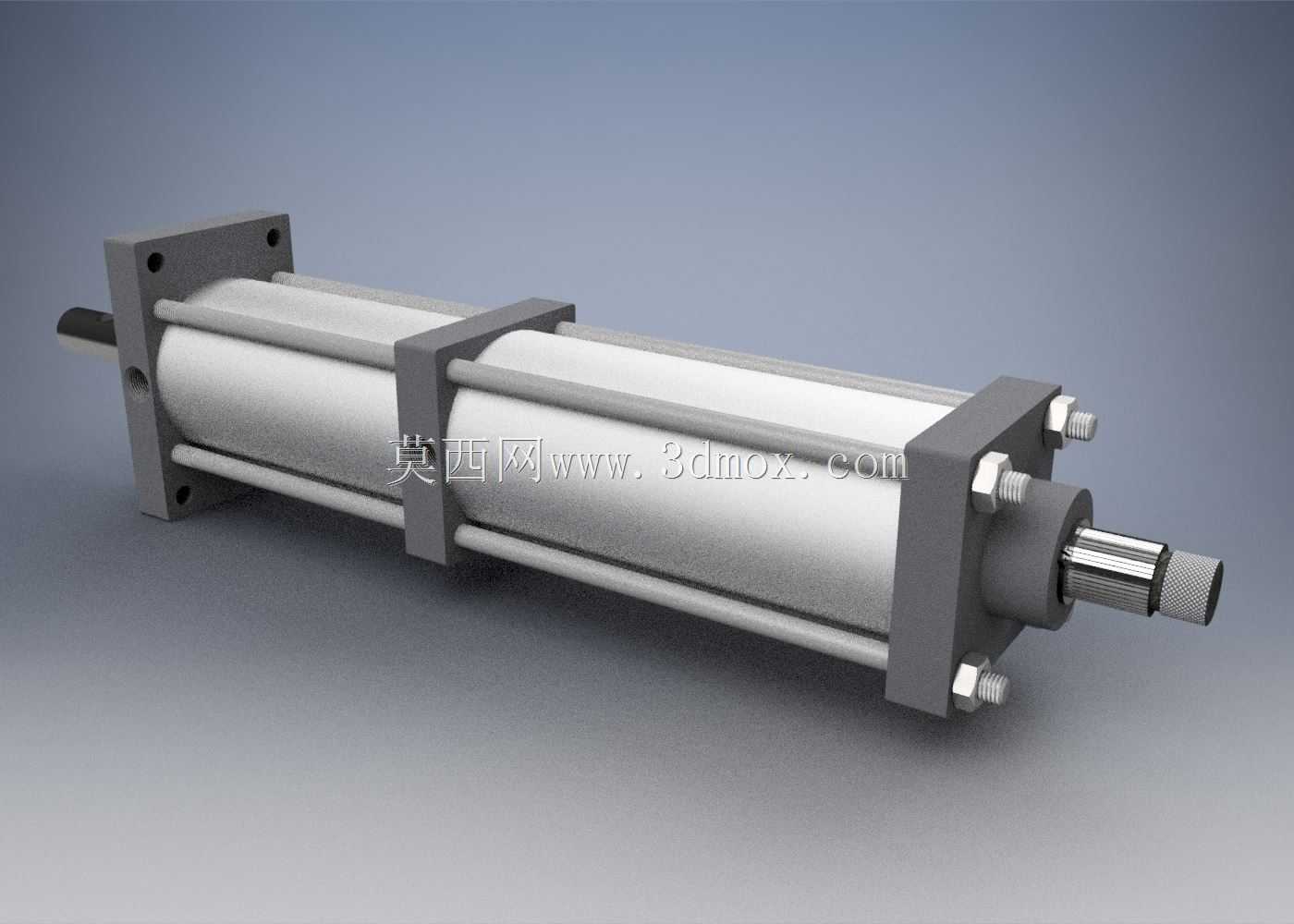

该款内流控制气动液压缸主要面向工业自动化生产线的精准驱动作业场景，可适配轻工包装、电子元器件组装、小型工件压装、自动化上下料等需要稳定直线往复输出动力的工位，既可以单独作为直线执行元件使用，也可集成在专机设备、工装夹具、输送变位机构中完成推压、顶升、移位、夹紧等核心动作，相比常规气缸具备更稳定的低速运行特性，相比纯液压缸又具备气动系统响应快、管路布置简洁的优势，能在中等负载工况下实现更平顺的动力输出。从功能特性来看，这款元件采用内流道结构设计，将控制气路、液压阻尼流道集成在缸体内部，无需外接复杂的调速阀组与旁通管路，通过缸内流道的节流阻尼效应实现活塞运行速度的自适应调节，可有效避免常规气缸在行程末端出现的撞击、爬行问题，同时支持参数化行程调整，能够根据实际工位的行程需求匹配对应的活塞有效行程区间，在额定行程范围内可灵活调整作业行程，适配不同工位的动作幅度要求。在设计思路上，这款缸体采用双活塞杆对称布局，搭配导向杆结构保证活塞运行过程中的同轴度，避免侧向负载导致的密封件偏磨问题，缸筒内部集成的液压阻尼腔与气动驱动腔相互独立又通过内流道连通，利用液压油的不可压缩性提升运行平稳性，同时借助气动介质的快速充放实现高响应速度，密封结构采用组合式密封件，兼顾动密封的耐磨性与静密封的密封性，可在长期往复运行中降低泄漏风险。从安装边界来看，该元件采用标准的法兰式安装接口，两端安装面的定位孔位符合通用气动元件的安装尺寸规范，缸体整体外形为规整的长方体布局，侧向导向杆与主缸筒平行布置，安装时无需额外预留外接管路的布置空间，整体占用空间紧凑，进出气接口布置在缸体端部，可适配常规快插气管接头，安装时只需保证安装面的平面度公差，固定两端安装法兰即可完成装配，运行过程中允许承受一定范围内的径向小负载，无需额外加装导向机构即可满足多数常规工位的使用需求，在中等负载、中低速运行的工况下可长期稳定工作，有效降低设备的元件采购成本与管路布置复杂度。
