多构型模块化工业输送线成套设计方案

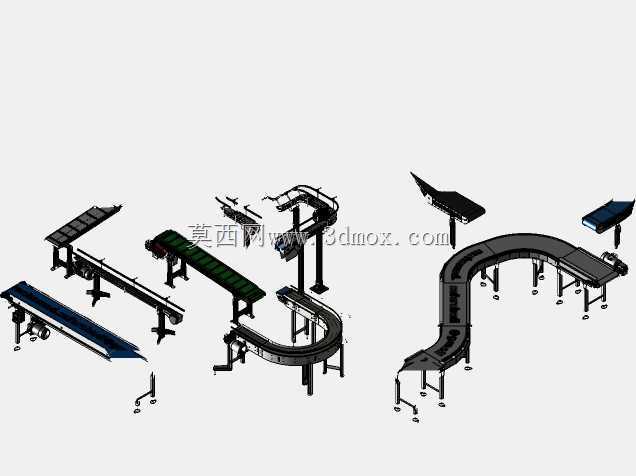

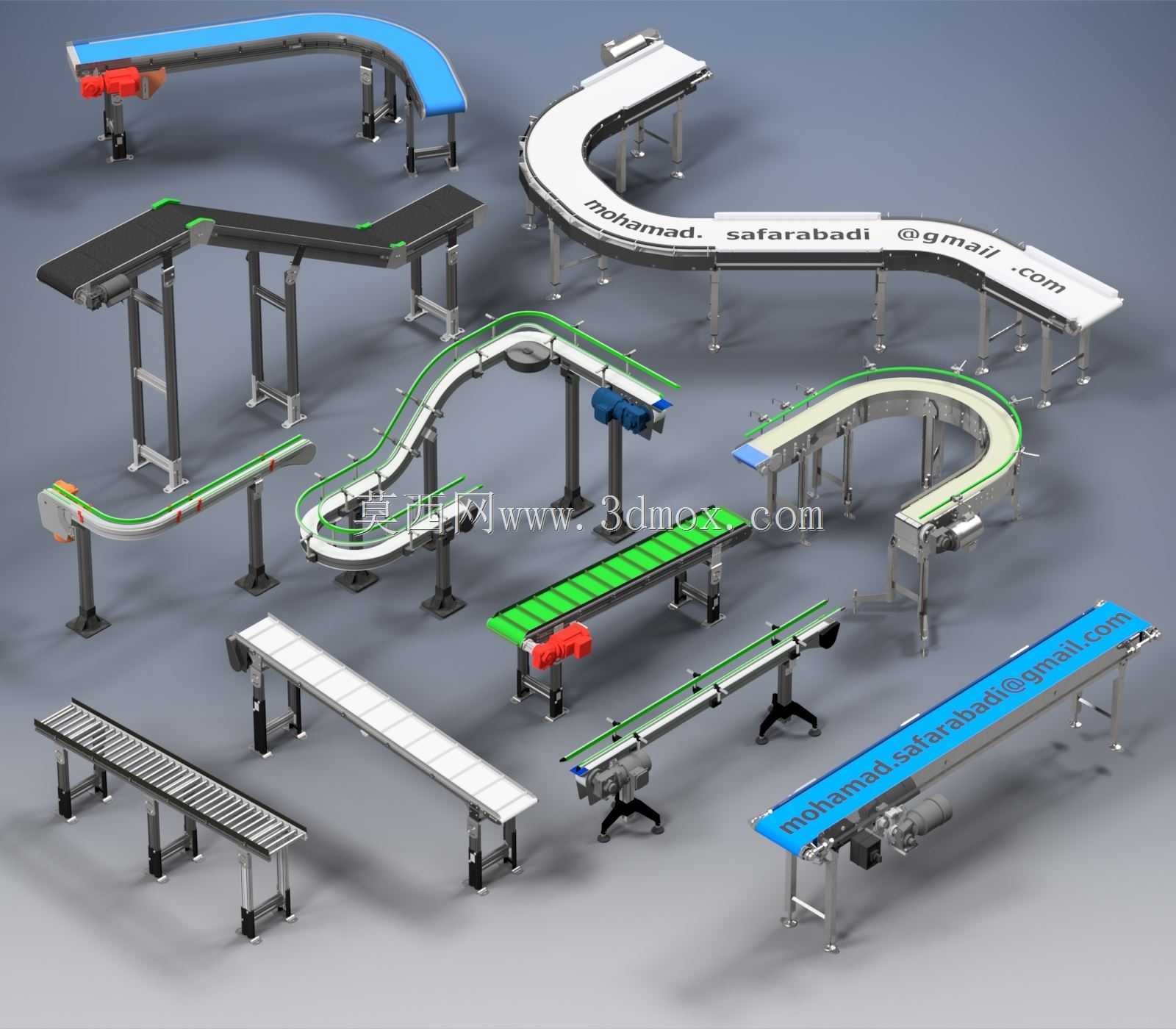

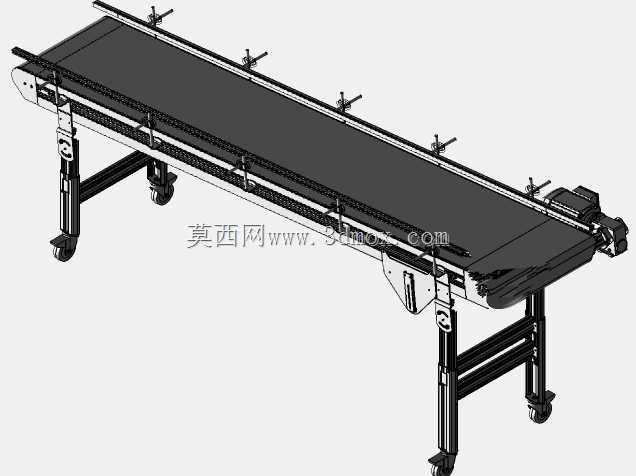

这套输送线设计覆盖了工业生产中绝大多数平面物料转运场景，从30度到180度的转弯构型、直行段的不同承载形式，完全可以匹配电子组装、食品包装、汽配加工、电商仓储分拣等不同行业的产线布局需求，不用从零开始搭建机架与输送主体结构，能大幅缩短产线规划的建模周期。设计时优先考虑了不同工位的对接兼容性，所有机型的支腿都预留了高度调节余量，调节范围覆盖±50mm，可适配车间地面不平整的安装工况，也能对接不同高度的加工设备、检测工位或者缓存台，支腿底部采用方形脚盘设计，打膨胀螺栓即可完成固定，不需要额外做复杂的地基处理。不同输送构型的功能边界划分十分清晰：窄幅皮带转弯机适合小尺寸工件的转向输送，转弯半径控制在400-800mm区间，不会占用过多车间横向空间；绿色防滑皮带段专门针对有一定坡度或者表面光滑的工件，避免输送过程中出现工件滑移偏移；滚筒输送段可承载单重50kg以内的箱装工件，无动力段可搭配人工分拣工位使用，动力段可实现长距离的重载转运；平皮带直行段适合轻质小件的高速输送，运行速度可在0.1-0.5m/s区间调整，匹配不同产线的节拍要求。整套模型的安装边界做了统一规范，所有机型的机架主体都采用标准铝型材拼接，侧护板高度统一为100mm，驱动端都布置在输送方向的尾部，不会占用工位对接侧的操作空间，电气走线槽全部集成在机架内侧，不会出现线缆外露干扰生产的问题。转弯段的设计做了防跑偏优化，皮带内侧加设导向条，与机架上的导向槽配合，长时间运行也不会出现皮带偏移磨损的问题，端部的驱动辊做了腰形孔安装设计，可快速调整皮带张紧度，日常维护不需要拆解整体机架。不同输送段之间可直接拼接，拼接处的高度差控制在1mm以内，不会出现工件卡滞的问题，不管是U型循环布局、L型转角布局还是直线长距离布局，都能通过这些标准模块组合实现，不需要单独定制特殊构件，能有效降低产线的加工制造成本，也方便后期产线调整时的模块复用。
