工业制冷用螺杆式压缩机组三维设计

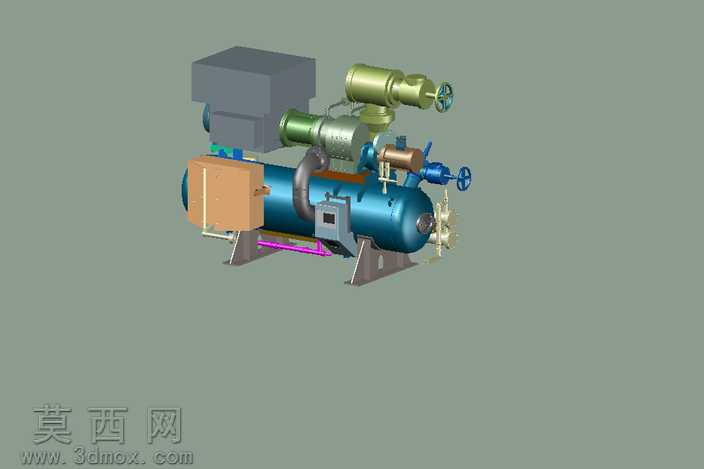

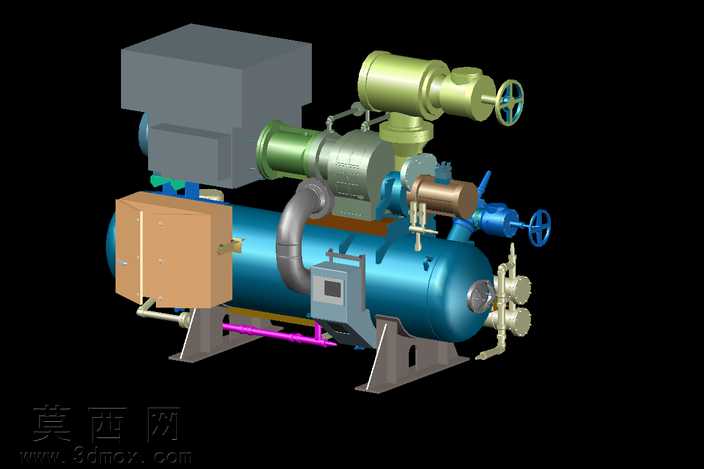

本模型为工业制冷场景应用的螺杆式压缩机组三维设计成果，建模过程中严格遵循螺杆压缩机的实际工业设计规范，对机组各组成部分进行了1:1比例的精细化还原。建模阶段首先完成核心螺杆压缩主机的结构搭建，精准还原螺杆转子的啮合型面、主机壳体的承压腔体结构，确保核心做功部件的结构逻辑与实物完全一致；随后依次完成配套驱动电机、油分离罐体、油路调节阀门、气路控制手轮、电控接线箱体、机组支撑底架等附属部件的建模，每一处管路的走向、法兰的连接位置、阀门的操作结构都经过严谨核对，还原机组真实的装配关系。材质渲染环节针对不同部件的实际工业材质进行区分设置：卧式储液罐体采用哑光蓝色金属漆材质，还原工业制冷机组罐体的标准涂装质感；螺杆主机壳体采用铸钢哑光金属材质，表现铸件的厚重磨砂质感；驱动电机外壳采用深灰色哑光工程漆面，还原电机外壳的防护涂层质感；铜质管路部件设置黄铜金属材质，表现制冷系统油路、气路铜管的金属光泽；手轮部件采用蓝色工程塑料搭配金属轮轴材质，还原操作部件的真实触感；电控箱体采用浅棕色绝缘板材材质，区分电气部件与机械结构的材质差异；支撑底架采用灰色型钢材质，表现焊接机架的厚重金属质感。设计思路上围绕螺杆式制冷压缩机的实际工作逻辑排布部件位置，将核心压缩主机设置在机组视觉中心位置，驱动电机与主机直连排布在主机侧上方，卧式储液罐体布置在主机下方作为整个机组的承载基础，各类调节阀门、控制手轮布置在便于操作的机组外侧位置，管路沿机组外侧排布避免干涉核心部件的检修空间，电控箱独立布置在罐体侧方远离管路接口位置，兼顾电气安全与操作便利性，整体结构排布紧凑合理，完全符合工业制冷螺杆压缩机组的实际设计要求，可用于制冷系统原理演示、机组结构教学、产品方案展示等场景。
