加勒特TO4B V2离心压缩机轮结构设计

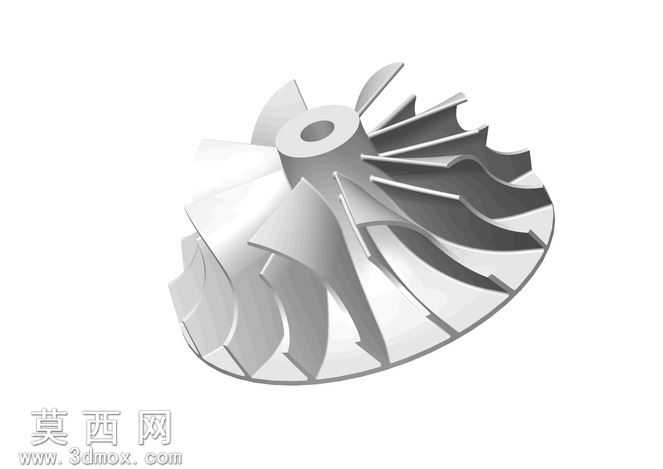

本作品为加勒特TO4B V2型号配套的离心压缩机轮三维建模成果，建模过程围绕离心压气机的气动性能需求与结构可靠性要求展开，首先基于离心叶轮的一元流动设计理论确定基础参数，涵盖叶轮进口直径、出口宽度、叶片出口安装角、轮盘轮盖的型线曲率等核心尺寸，确保模型符合小流量高增压比的工况适配特性。建模阶段采用参数化草绘驱动的方式构建叶片曲面，先绘制主叶片与分流叶片的中弧线型线，通过多截面曲面命令完成叶片的吸力面与压力面构建，精准控制叶片从进口到出口的扭角变化规律，保证叶道内气流流动的平顺性，避免出现过大的流动分离损失；轮盘部分采用回转体特征构建，根据离心载荷下的应力分布规律优化轮盘厚度，从轮毂中心到轮缘位置采用渐变厚度设计，在保证结构强度的前提下尽可能降低叶轮整体转动惯量，提升压气机的动态响应速度。模型完成基础特征构建后，对叶片与轮盘的连接位置进行圆角过渡处理，消除应力集中风险，同时对叶轮流道的表面进行连续性检查，确保曲面达到G2连续标准，为后续的CFD流场仿真与有限元结构分析提供合格的几何基础。材质设定阶段，针对涡轮增压器压缩机轮的实际工作场景，赋予模型铸造铝合金材质属性，还原铝合金哑光金属的质感，对叶片前缘位置做轻微的高光处理，模拟实际加工后的表面光洁度，轮盘中心的安装孔位置做倒角细节处理，还原真实零件的装配特征。整体模型严格按照实物测绘尺寸进行1:1还原，完整保留了主叶片与分流叶片交替排布的结构特征，叶片前缘的掠角设计、叶尖的间隙预留结构、轮毂端的定位安装结构均得到精准复现，可直接用于增压器总成装配验证、气动性能仿真分析、零部件加工工艺编制等场景，能够为涡轮增压器的性能优化、逆向设计工作提供可靠的三维数模支撑。
