按压式快拆注塑铰链结构设计

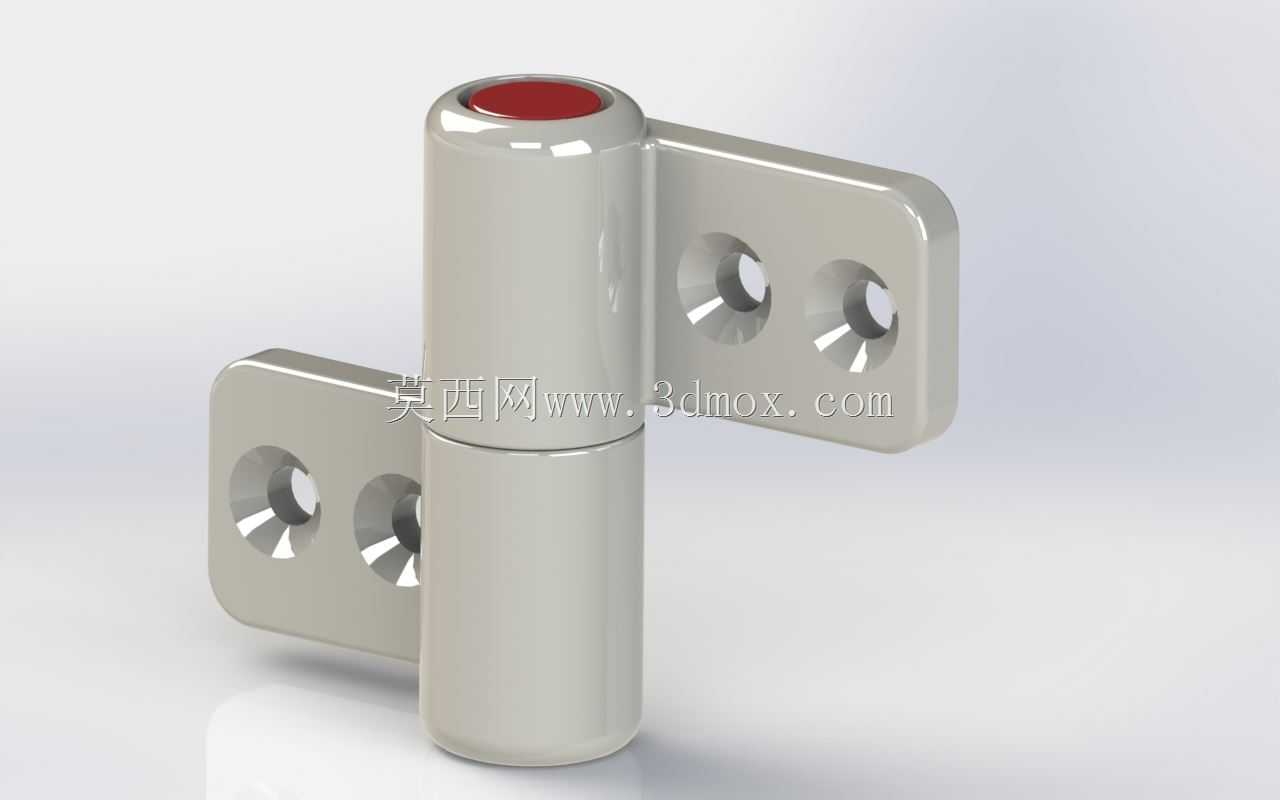

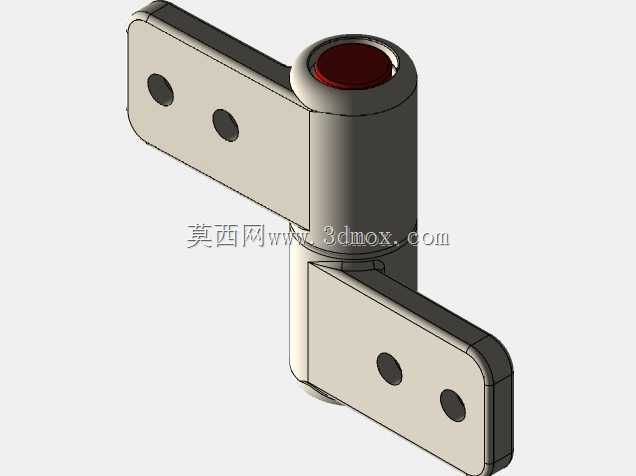

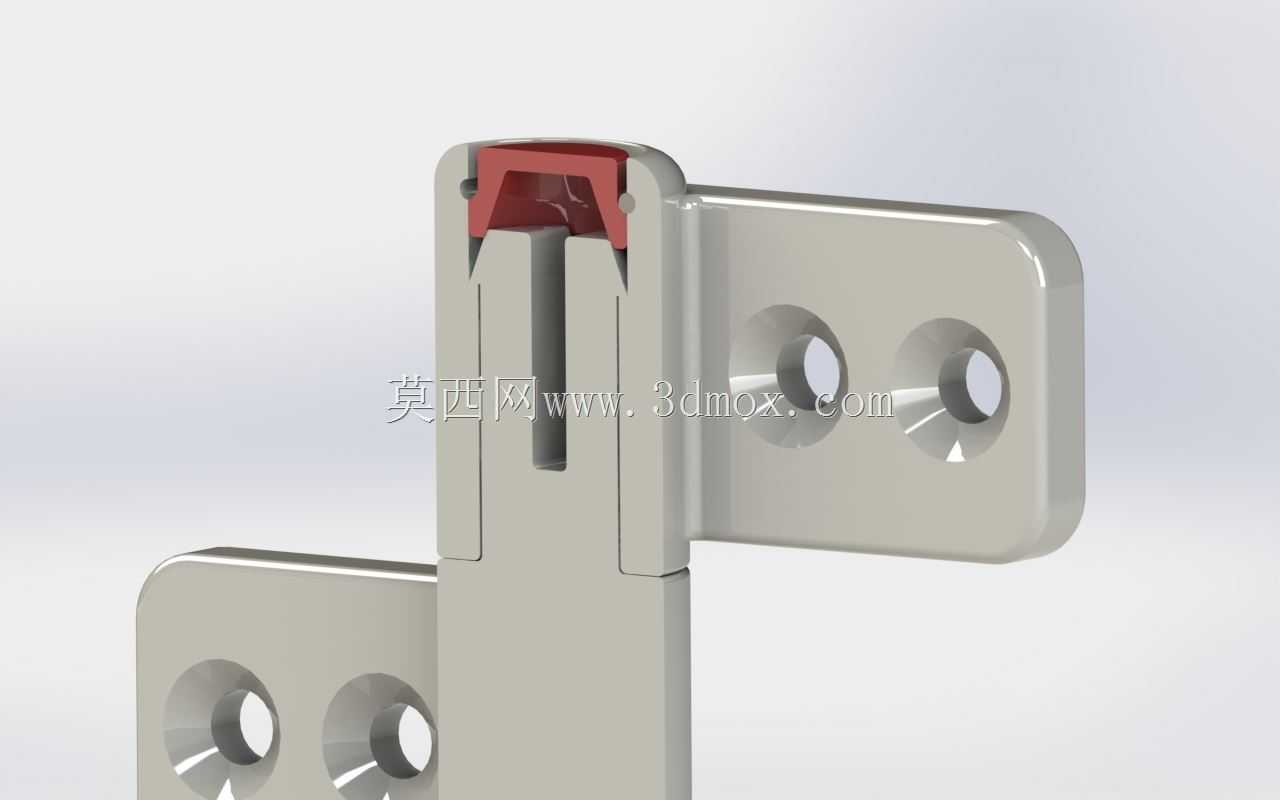

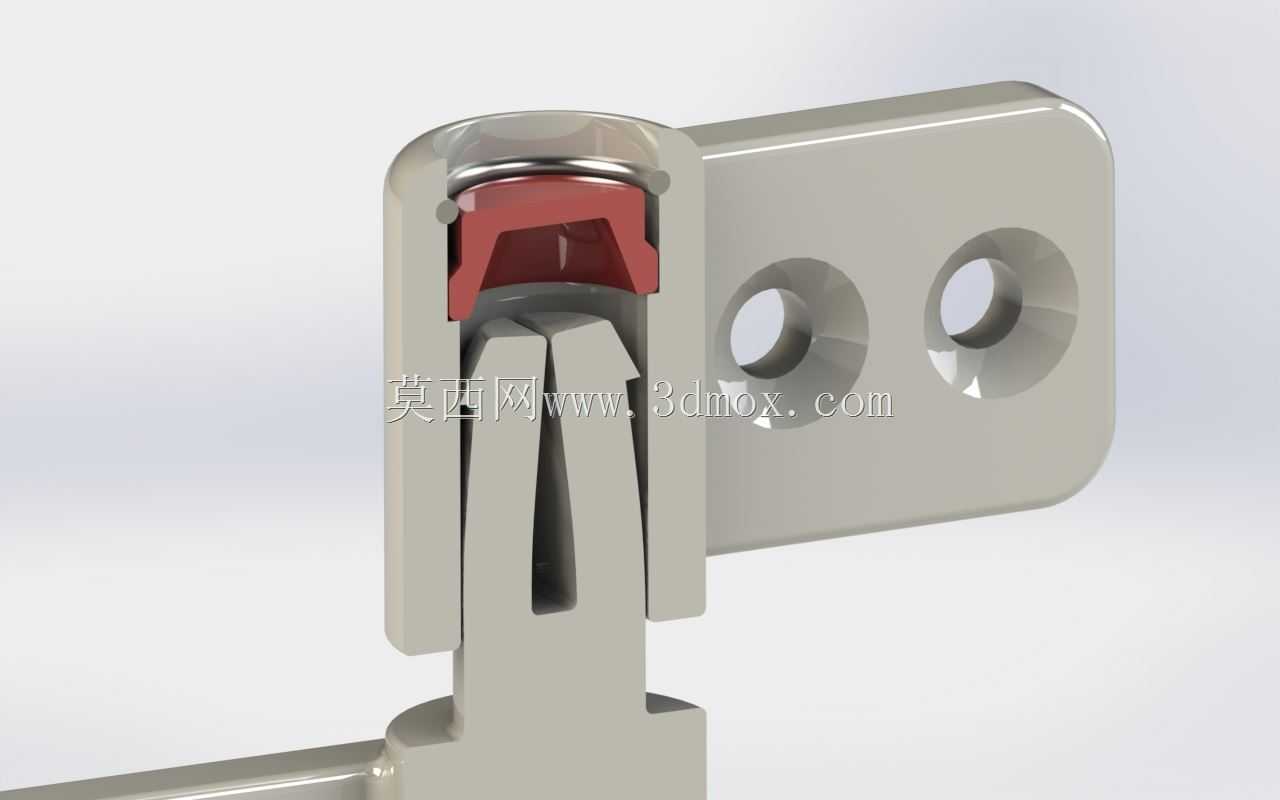

这款按压解锁式铰链主要面向小型消费电子外壳、便携设备舱盖、小型仪器检修门、轻量化塑料柜体的开合连接场景，替代传统螺丝固定或不可拆铰链结构，解决日常使用中频繁开合、快速拆装维护的需求，尤其适合需要频繁打开内部组件进行检修、更换耗材、调整内部结构的小型设备，无需额外工具即可完成解锁拆分，大幅提升日常维护与组装的效率。从功能特性来看，该铰链采用按压式解锁逻辑，日常闭合状态下依靠内部卡扣结构实现稳定锁止，可承受常规开合过程中的侧向拉力与扭转力，避免使用过程中出现意外松脱；当需要拆分两个连接部件时，仅需按压铰链上部的解锁按钮，即可带动内部卡扣回缩，让铰接轴与固定座顺利滑出分离，整个解锁过程单手即可完成，操作逻辑简单直观，无需配套专用工具，也不会在拆分过程中对连接部件造成刮擦损伤。在设计思路上，这款铰链充分适配注塑量产工艺，整体结构没有复杂的倒扣与难以脱模的特征，所有部件均可通过常规注塑模具一次成型，无需额外的二次加工工序，能够有效控制大规模量产的制造成本；结构上采用对称式卡扣受力设计，解锁时两侧卡扣同步回缩，避免单侧受力导致的卡滞问题，同时在铰接位置预留了合理的转动间隙，既保证开合过程顺滑无卡顿，也能适配注塑件生产过程中存在的合理尺寸公差，降低生产过程中的不良率。从安装边界来看，铰链的固定座采用双安装孔设计，两个安装孔的间距、孔径均适配常规小型设备外壳的安装标准，安装时可通过螺丝或者热熔柱铆接的方式将固定座与其中一个连接部件牢固结合，铰接活动端与另一部件的连接槽位匹配，安装后整体突出安装面的高度较低，不会额外占用设备内部的宝贵空间，整体外形做了圆角过渡处理，没有尖锐棱角，既避免安装使用过程中划伤操作人员，也能提升产品整体的外观质感。在开合寿命设计上，铰接位置的摩擦面做了耐磨结构优化，配合注塑材料本身的自润滑特性，能够承受数千次的反复开合与解锁操作，满足消费类电子、小型仪器全生命周期的使用需求，同时锁止结构的扣合量经过反复调校，既保证锁止状态下的连接可靠性，也不会出现按压力度过大导致解锁困难的问题，适配不同年龄段用户的操作力度。
