机加工检测用圆柱形量具示踪调测支架

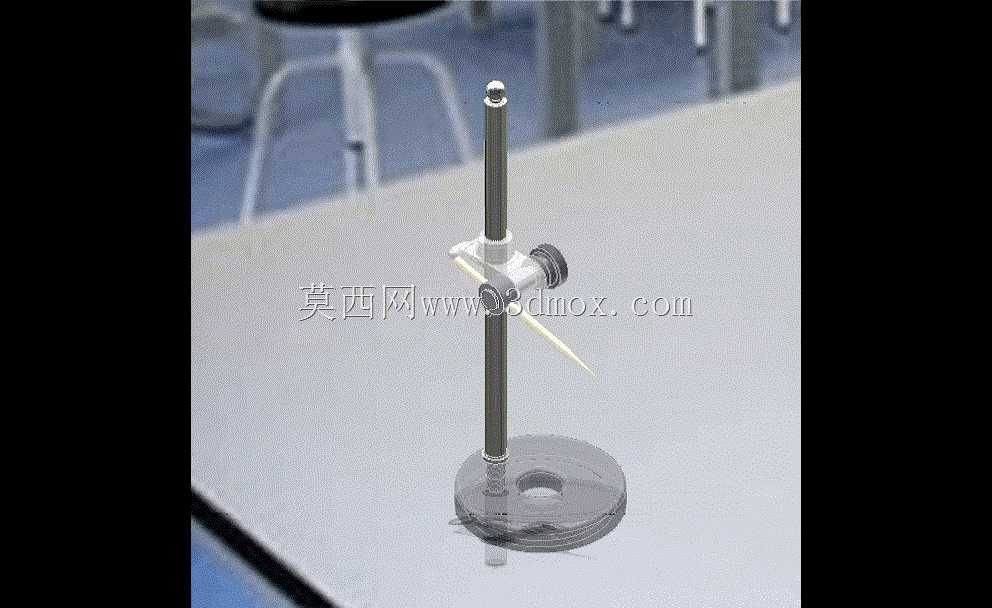

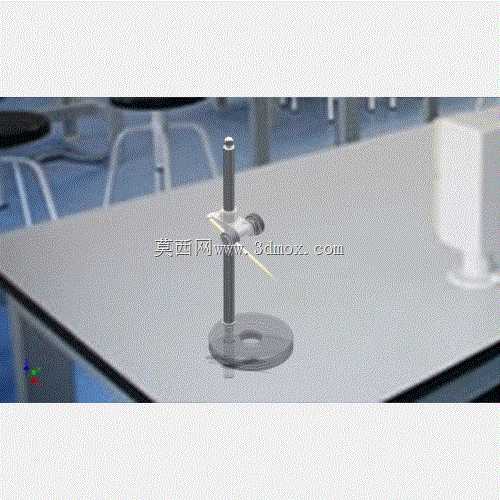

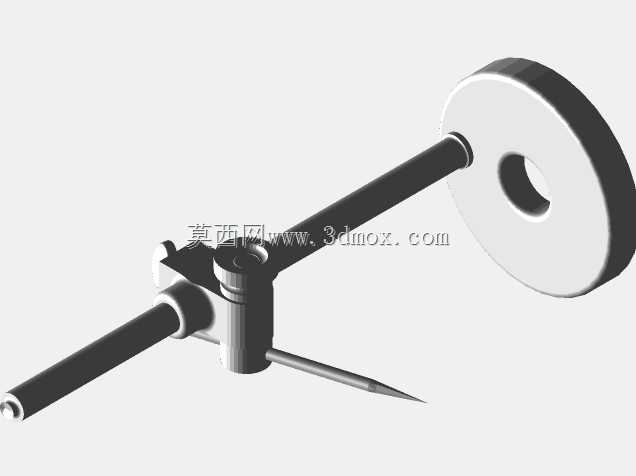

这款圆柱形量具示踪调测支架，是面向机械加工现场尺寸检测环节开发的专用测量辅具，核心应用场景覆盖普通车床、铣床、磨床的加工过程中工件形位公差检测、工序间尺寸抽检，以及计量室小型精密零件的批量尺寸复核作业，可搭配接触式测量表头完成工件圆跳动、同轴度、端面平面度、台阶高度差等多类参数的检测工作，替代传统手持量具测量时稳定性不足、读数偏差大的痛点。从实际用途来看，该支架作为测量表头的承载固定基体，能够为检测作业提供稳定的支撑基准，避免人工持表时的手部抖动带来的测量误差，同时可通过多维度调节快速适配不同规格、不同摆放姿态的被测工件，大幅提升现场检测的作业效率。在功能特性上，支架采用圆形加重铸铁底座作为底部支撑，底座底面经过精磨处理，可平稳吸附或放置在机床工作台、铸铁检测平台上，不会因轻微碰触发生移位；垂直方向的圆柱形导杆采用高碳钢材质加工，表面经过淬火硬化处理，耐磨性能优异，长期使用也不会因滑套反复滑动出现磨损间隙，保证测量的垂直度精度；滑套组件可沿垂直导杆实现上下无级升降，同时自带锁紧旋钮，调整到合适高度后可快速锁止，不会出现下滑偏移；滑套上搭载的表杆夹持机构可实现水平方向伸缩、俯仰角度微调，能够将测量表头精准抵靠在被测工件的待测面上，适配不同检测位置的走位需求，表头夹持孔适配行业通用的测量表装夹直径，可兼容百分表、千分表、杠杆表等多类常用接触式测量量具。设计思路上，这款支架优先考量了现场使用的实用性与稳定性，没有冗余的复杂结构，所有调节机构都采用单手可操作的旋钮锁紧设计，检测人员在作业时无需借助额外工具即可完成全维度的位置调整；整体结构采用模块化设计，底座、导杆、滑套、夹持头均可单独拆卸更换，日常维护保养十分便捷，若某一部件出现磨损可快速替换，无需整体报废，有效降低生产现场的检具维护成本。从外形尺寸与安装边界来看，底座直径适配常规检测平台的T型槽间距，可通过压板直接固定在机床工作台上，也可依靠自身重量平稳放置在平台表面无需额外固定；垂直导杆的有效升降行程覆盖常规小型轴类、盘类零件的检测高度需求，水平夹持臂的伸出长度可满足工件从外圆到内孔的不同检测位置 reach 要求，整体占地尺寸小巧，不会占用过多的工作台操作空间，在狭小的机床操作位也能灵活摆放使用。在实际加工检测场景中，这类支架能够帮助检测人员快速搭建稳定的测量基准，尤其是在轴类零件加工过程中检测外圆跳动时，只需将支架放置在机床导轨或工作台上，调整表头位置抵靠工件表面，转动工件即可直接读取跳动数值，无需反复挪动工件或量具，大幅缩短单工件的检测耗时，同时稳定的支撑结构也能有效保证测量数据的重复性与准确性，避免因装夹不稳导致的误判，减少不合格品流出的风险。
