多功能机械绘图异形模板尺设计

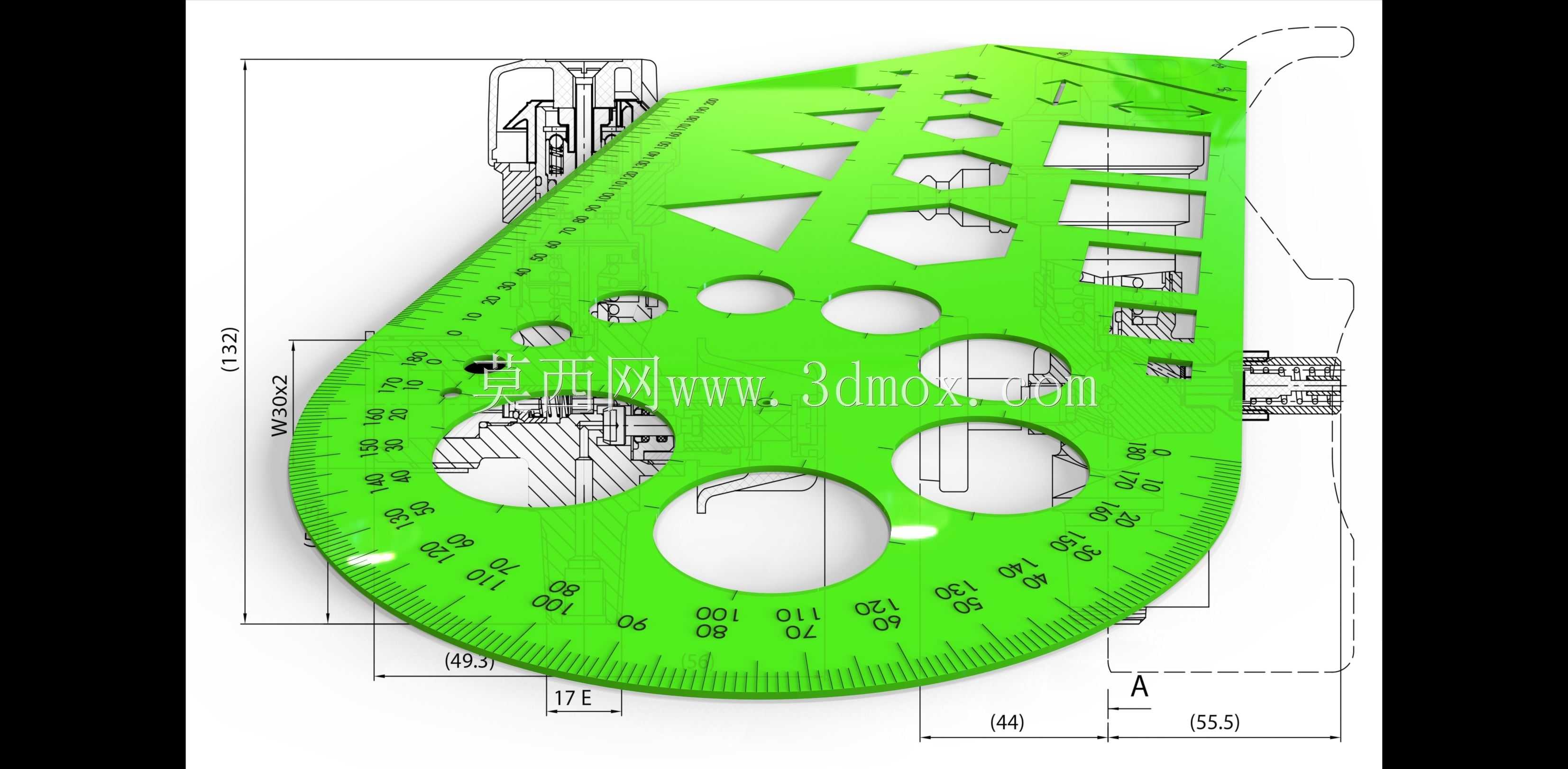

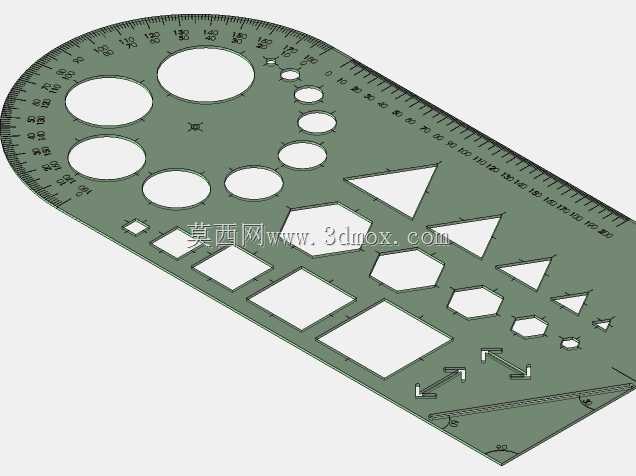

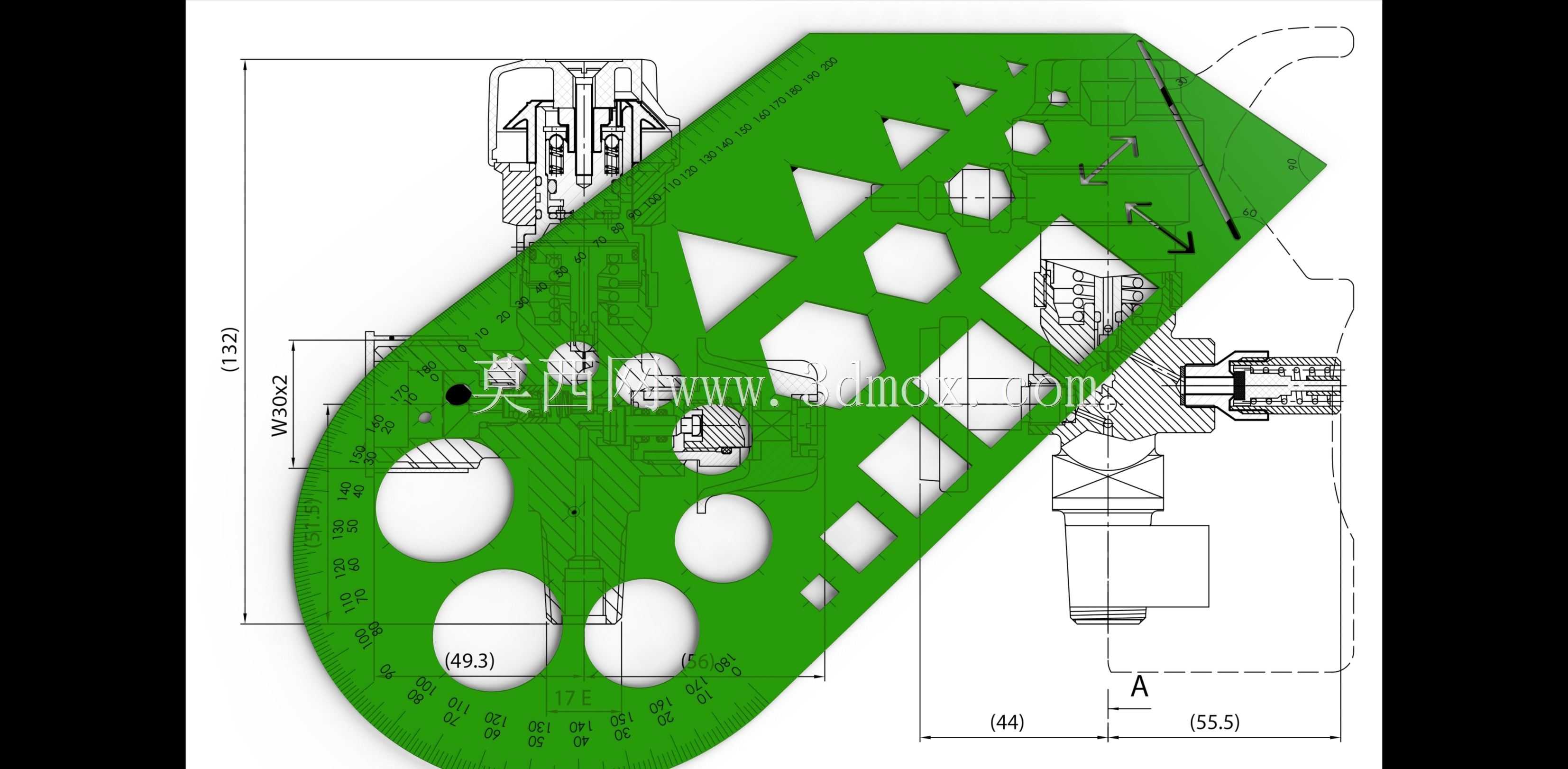

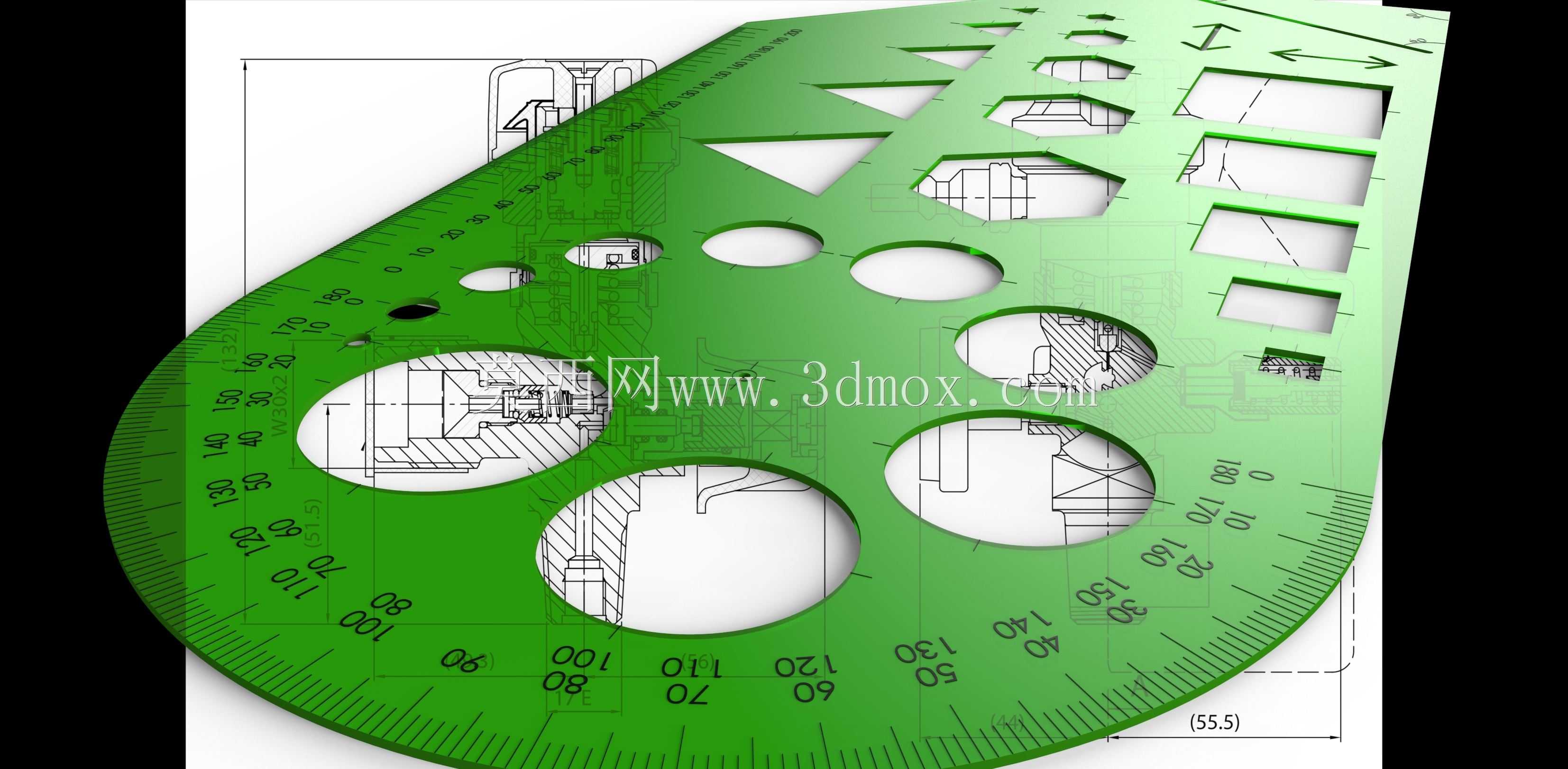

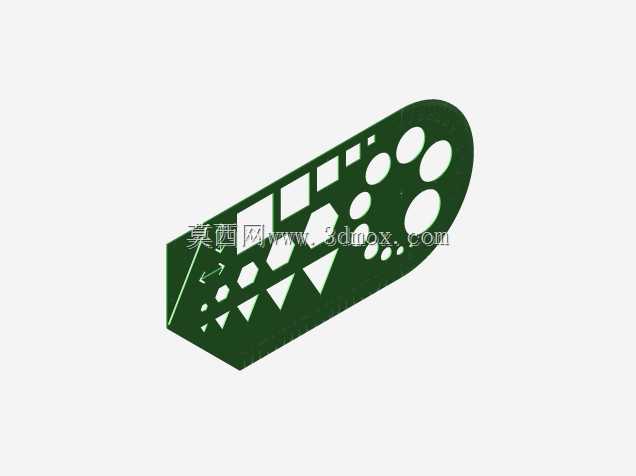

这款多功能绘图模板尺是面向机械制图、工程手绘、现场测绘场景设计的实用绘图辅具，主要应用于机械设计手绘草稿、车间现场快速绘图、职业院校机械制图教学、工程图纸快速标注等场景，能够帮助绘图人员快速绘制标准几何轮廓、标注角度、测量线段长度，大幅降低徒手绘图的误差，提升手绘作业的效率。在实际使用中，一线技术人员在车间现场记录零件结构、手绘简易加工示意图时，无需携带多套圆规、三角板、量角器，单把模板尺即可完成绝大多数常规图形的快速绘制，尤其适合没有电脑绘图条件的现场作业场景，也适合制图初学者练习标准图形绘制，建立规范的制图习惯。从功能特性来看，这款模板尺集成了多维度的绘图功能：尺身外侧集成了0到180度的量角刻度，可直接完成角度测量与角度线绘制；尺身开设了多种规格的标准镂空轮廓，涵盖不同直径的圆形、正六边形、正方形、长方形、三角形等机械制图中高频出现的几何形状，绘图时只需将笔尖沿镂空内壁移动，即可快速画出轮廓规整、尺寸标准的图形，无需反复调整圆规半径或比对直尺；同时尺身边缘带有公制长度刻度，可直接作为短直尺完成线段测量与直线绘制，实现了一把工具覆盖多种基础绘图需求。在设计思路上，这款模板尺采用了水滴形的一体化异形轮廓，将量角区域、几何镂空区域、长度刻度区域沿尺身形态合理排布，既保证了所有功能区域的操作空间，避免镂空过于密集导致尺身结构强度不足，又通过流畅的弧形边缘提升了手持握持的舒适度，长时间绘图不易硌手；所有镂空轮廓的边缘都做了顺滑过渡处理，笔尖沿边缘移动时不会出现卡顿刮纸的问题，量角刻度与长度刻度采用蚀刻工艺印制在尺身表面，长期使用也不会出现刻度磨损模糊的问题。从外形尺寸与使用边界来看，这款模板尺整体尺寸适配常规A4、A3工程图纸的绘图幅面，可直接放入绘图工具包、文件袋中携带，不会占用过多收纳空间；尺身厚度控制在合理范围，既保证了足够的结构强度，避免日常使用中出现弯折变形，又能让镂空边缘紧贴纸面，绘图时不会出现笔尖偏移、图形错位的问题；尺身的镂空规格覆盖了机械制图中最常用的图形尺寸区间，能够满足绝大多数常规手绘作业的需求，对于超大尺寸或特殊规格的图形，也可配合尺身的刻度做辅助定位绘制，适配性较强。
