无人机挂载式土壤采样爪结构设计

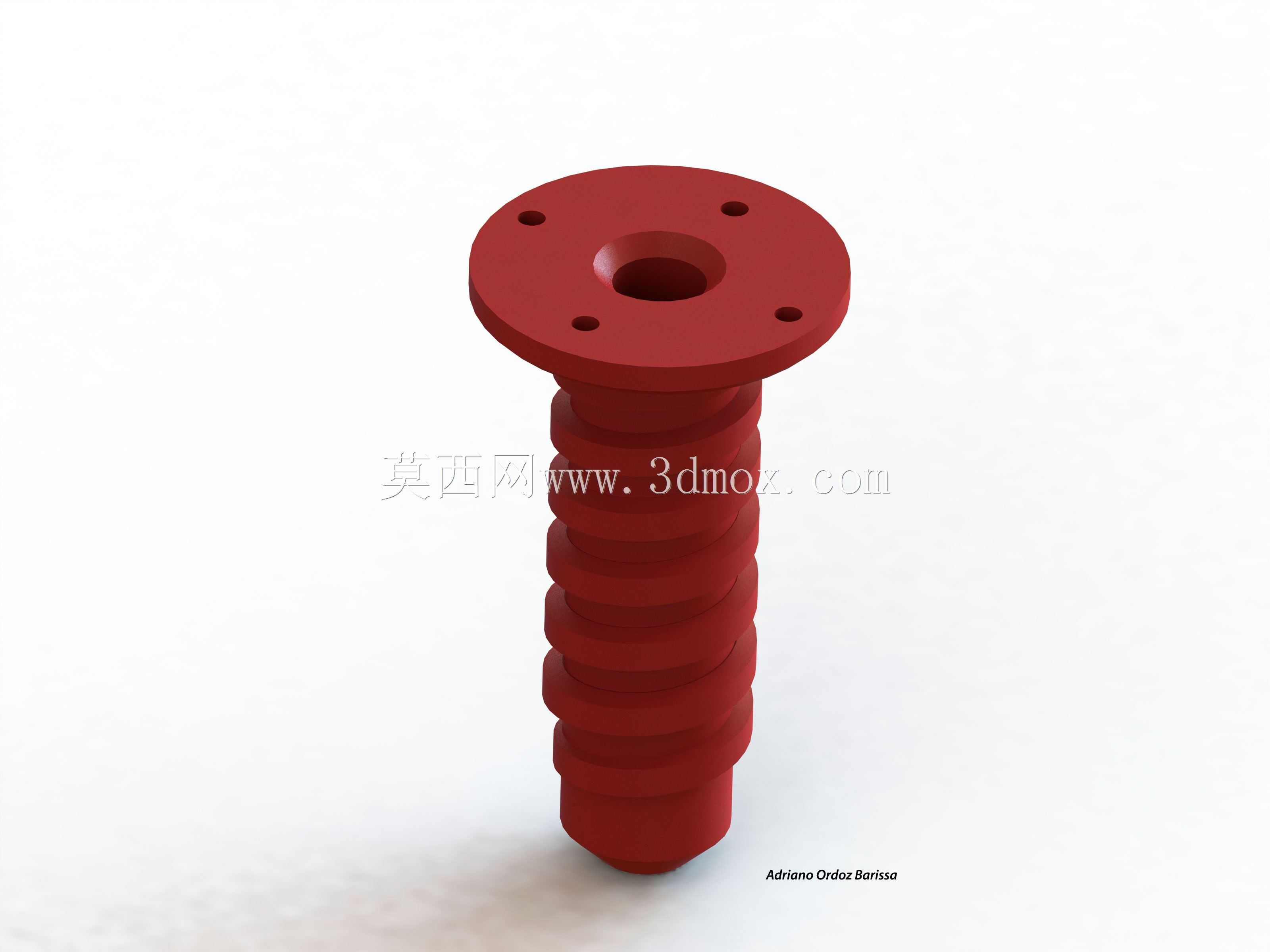

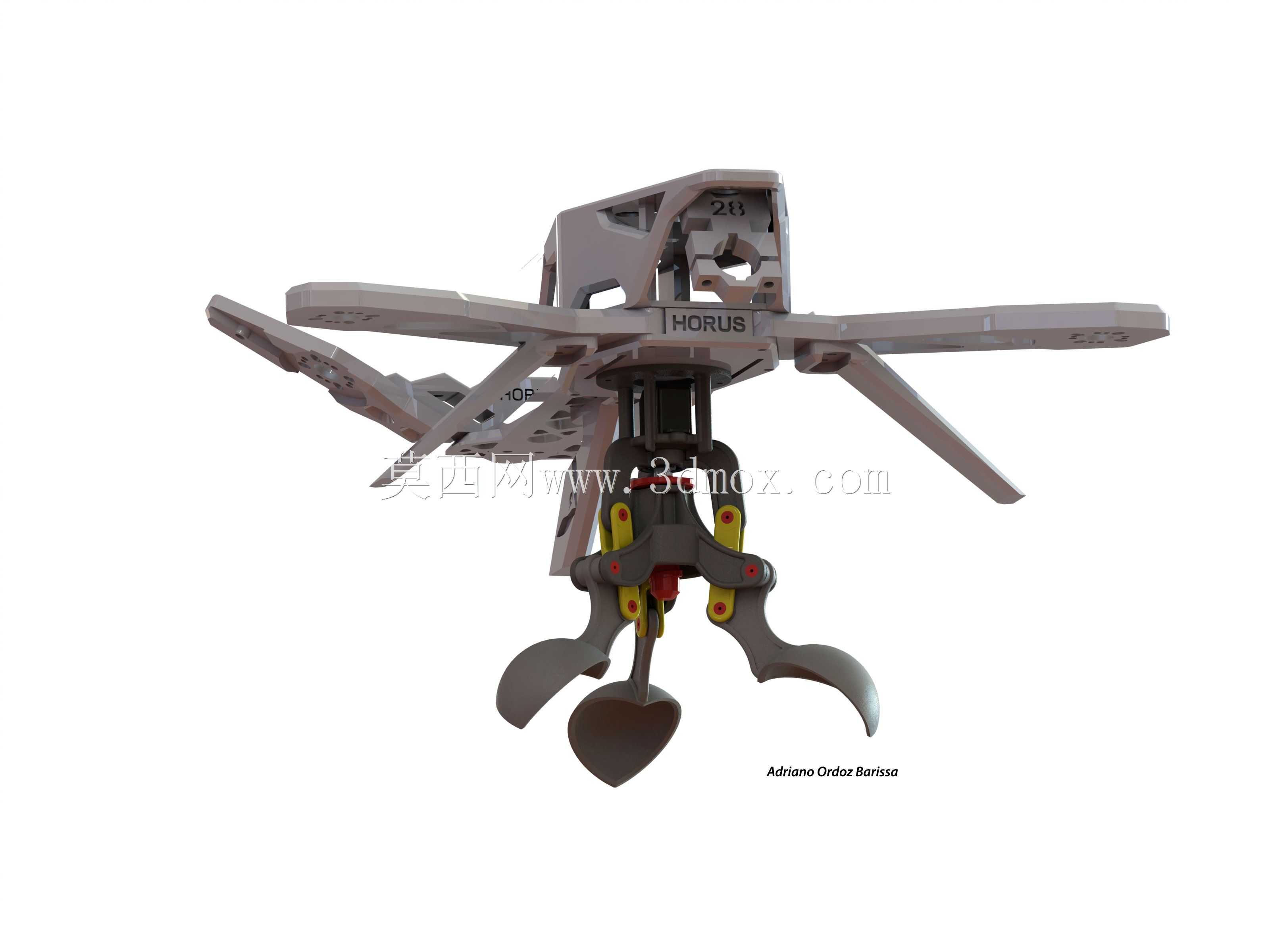

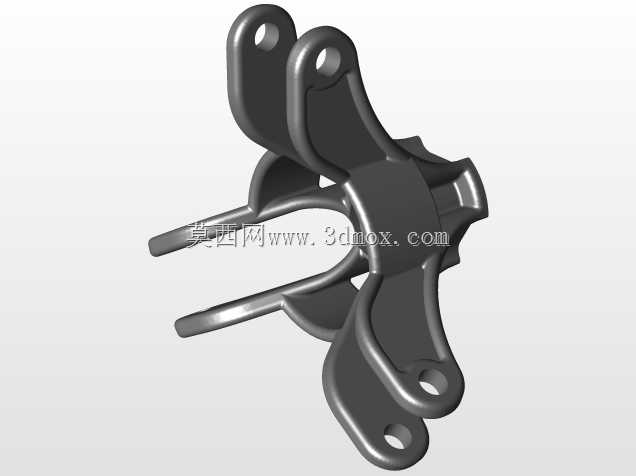

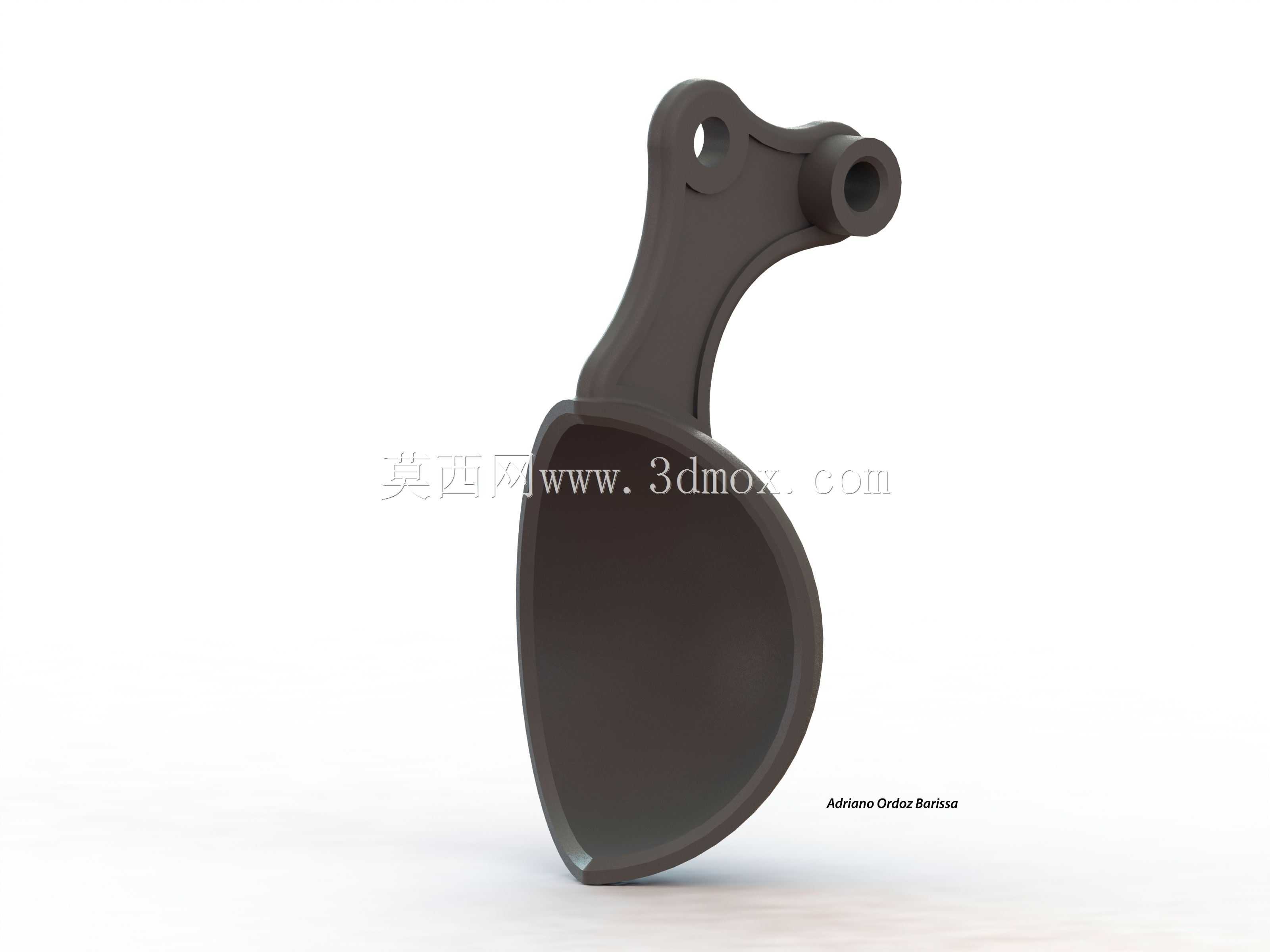

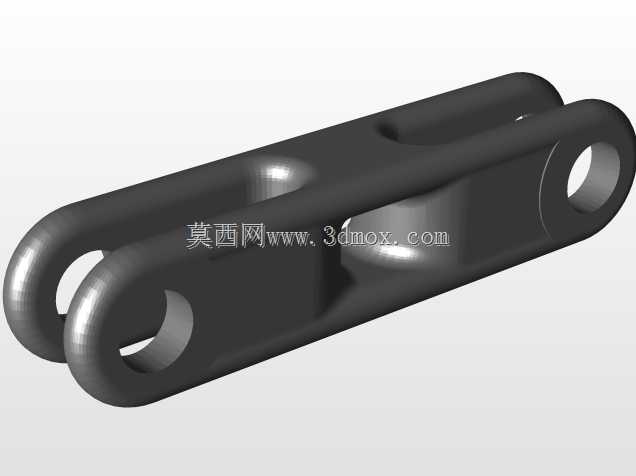

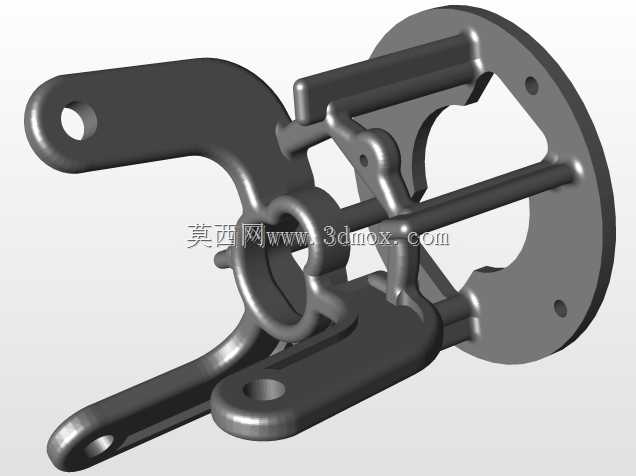

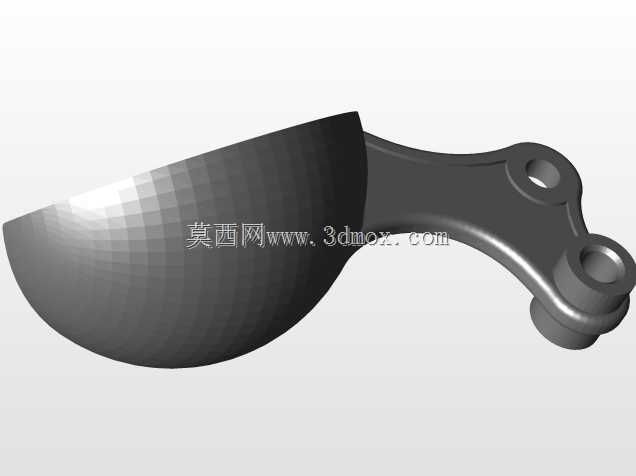

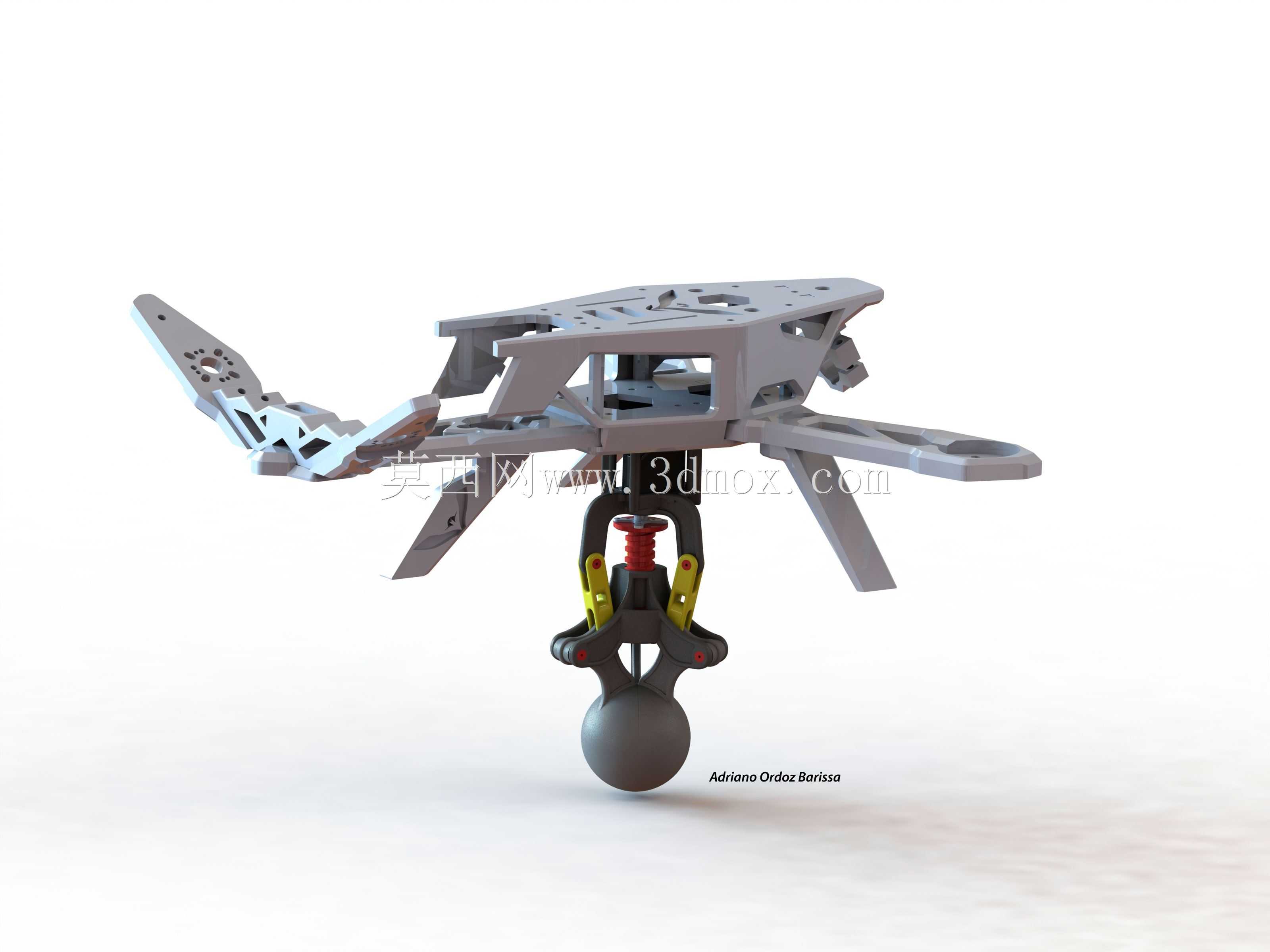

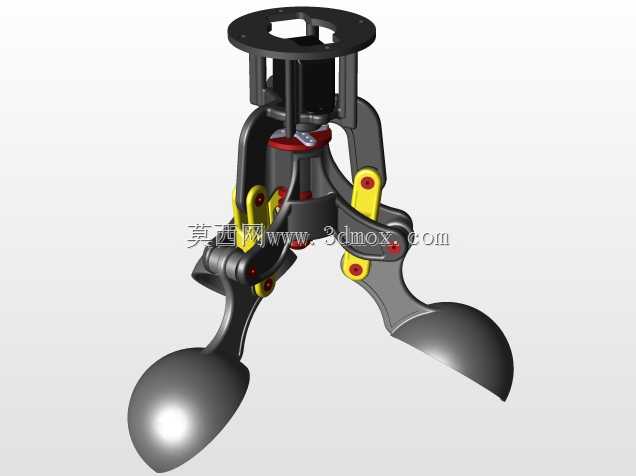

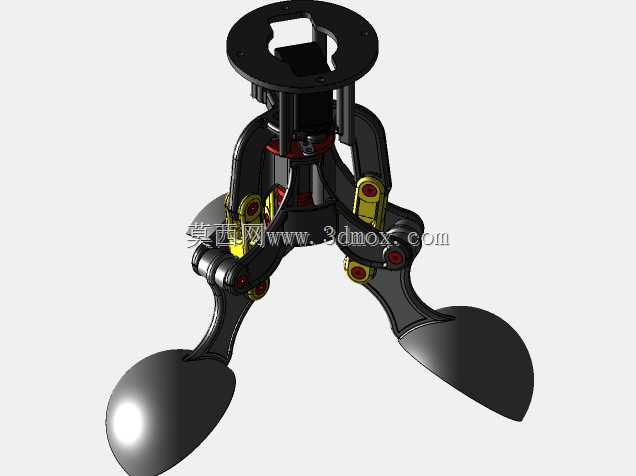

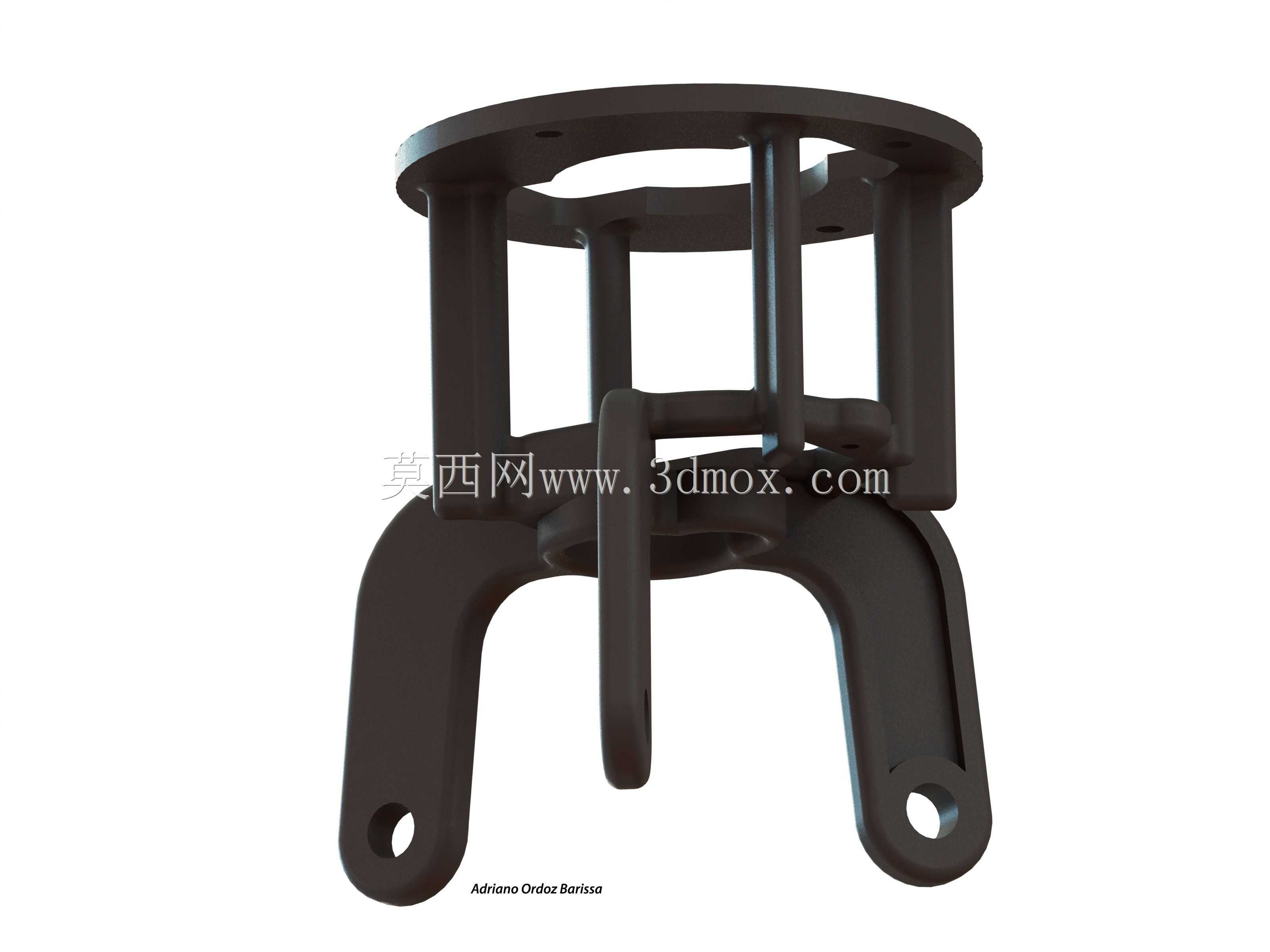

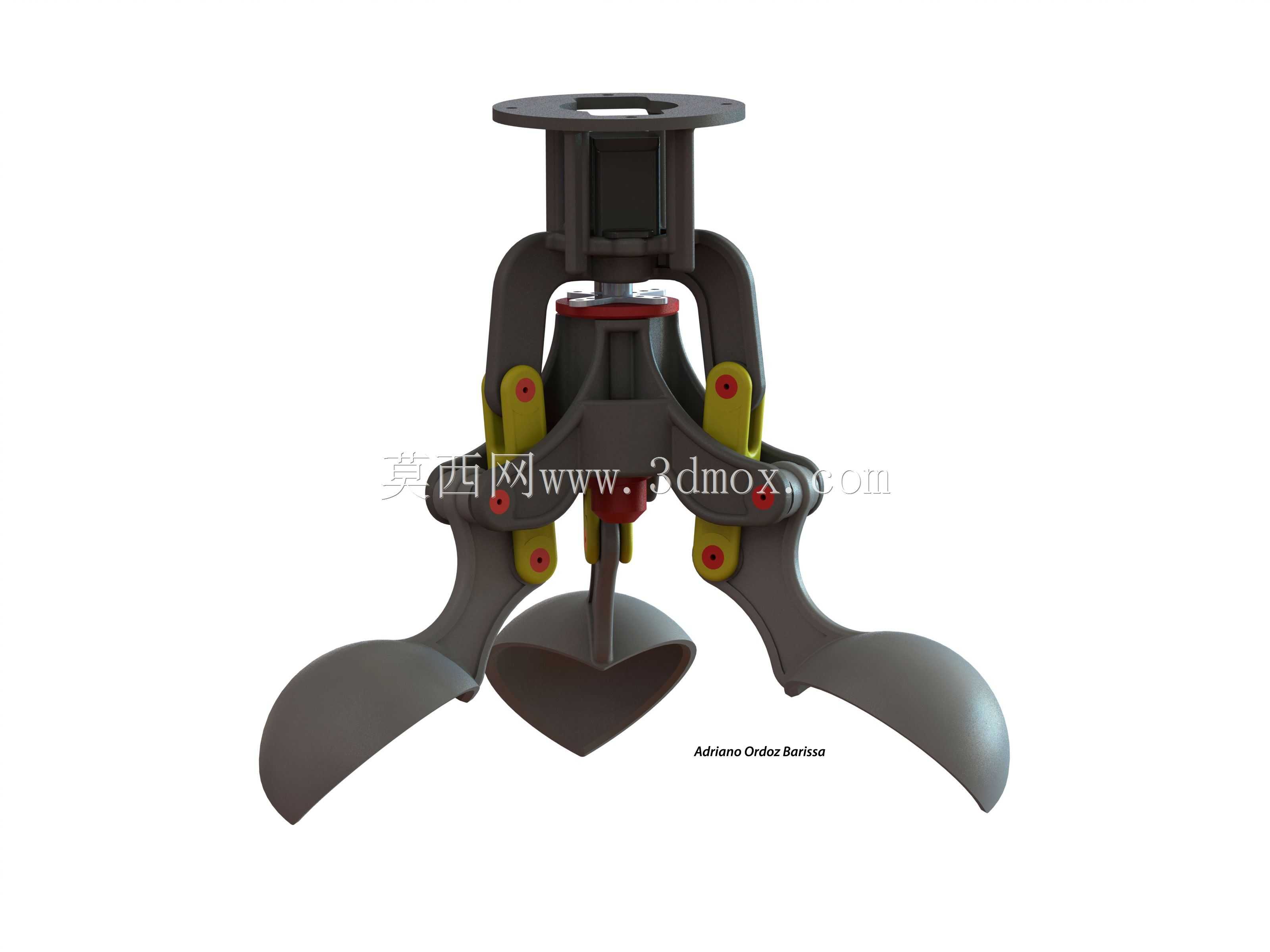

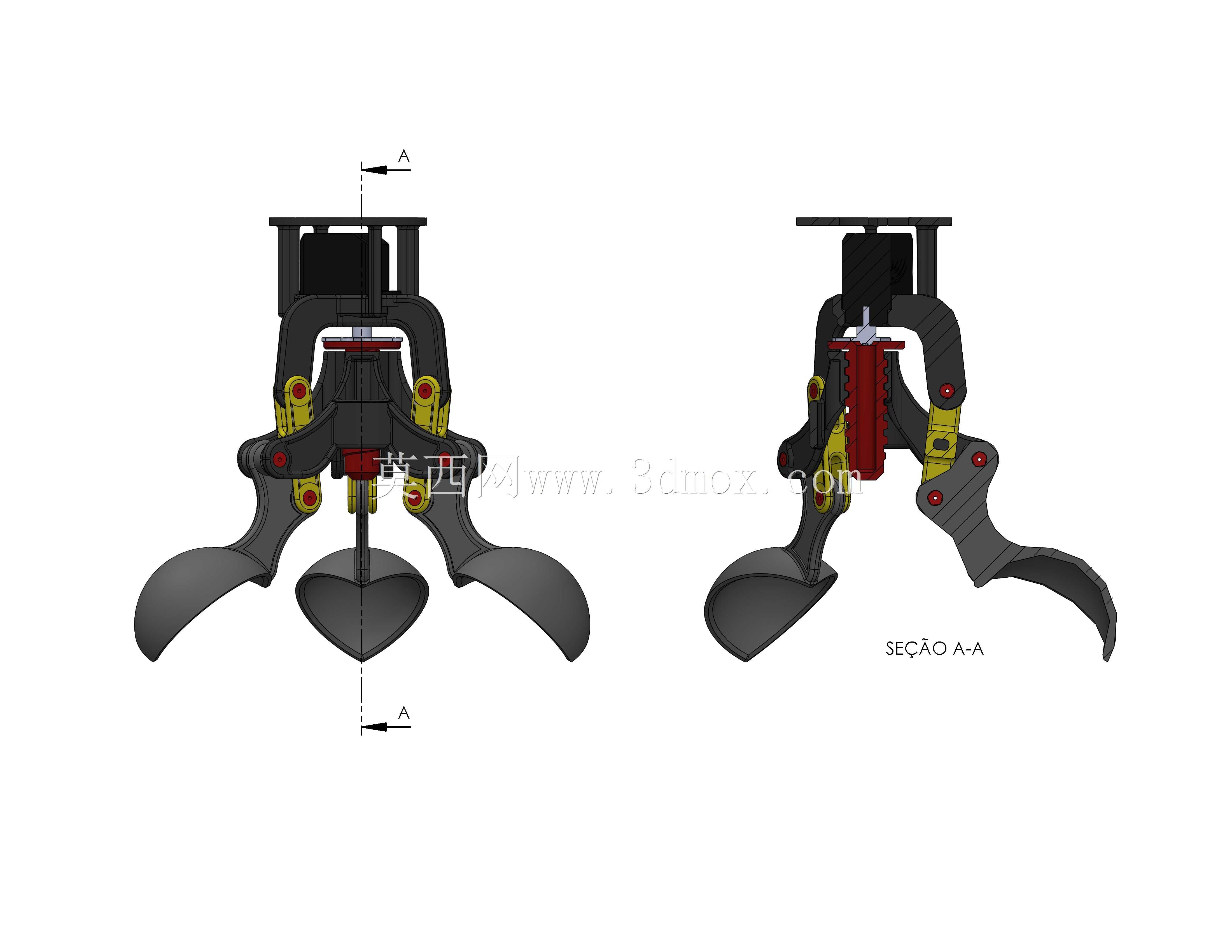

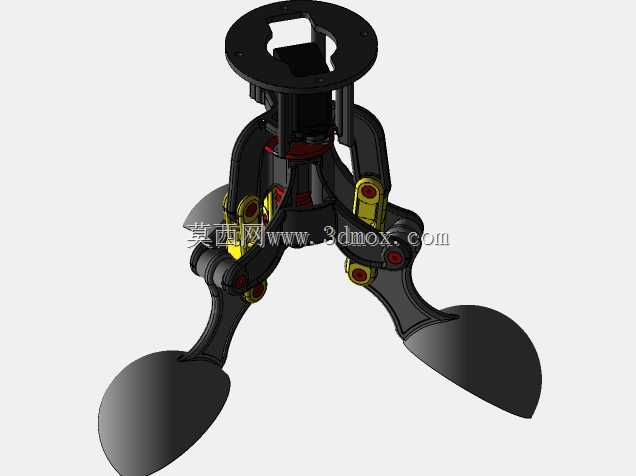

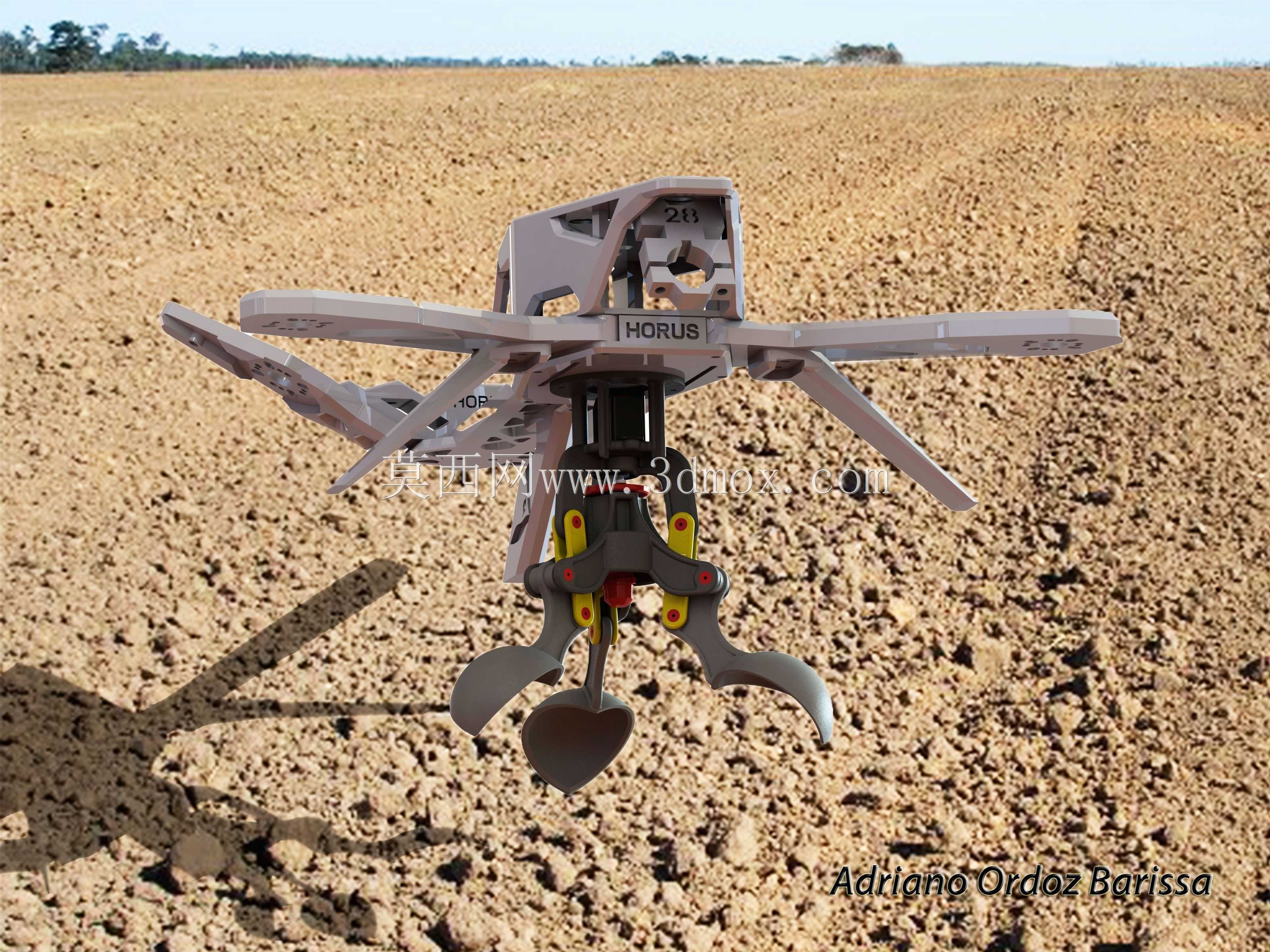

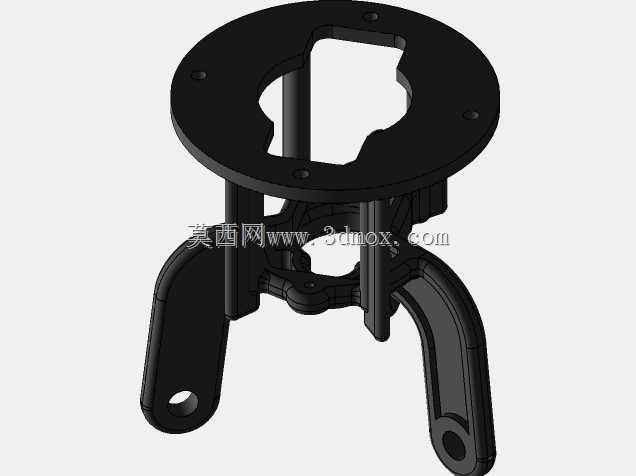

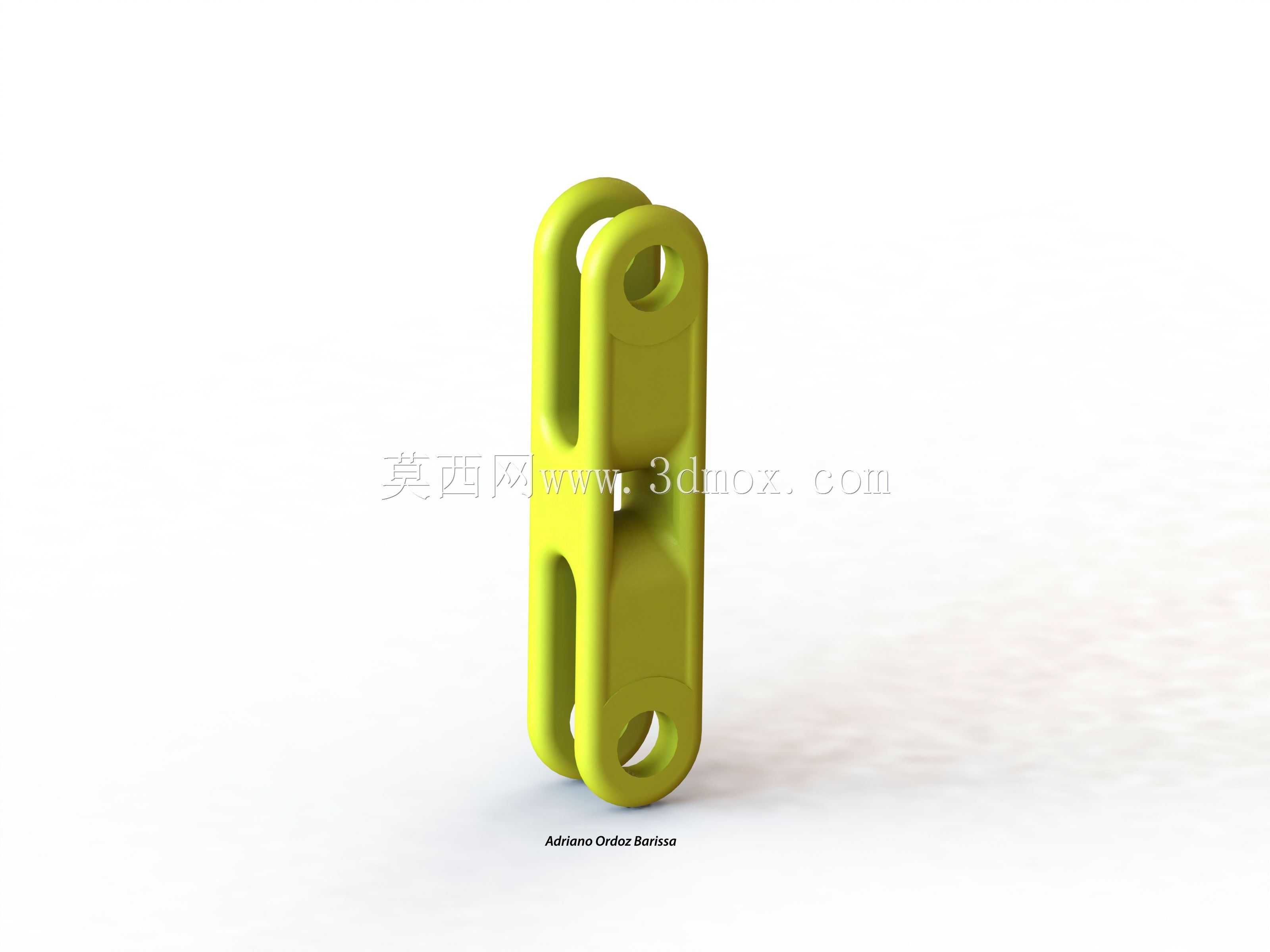

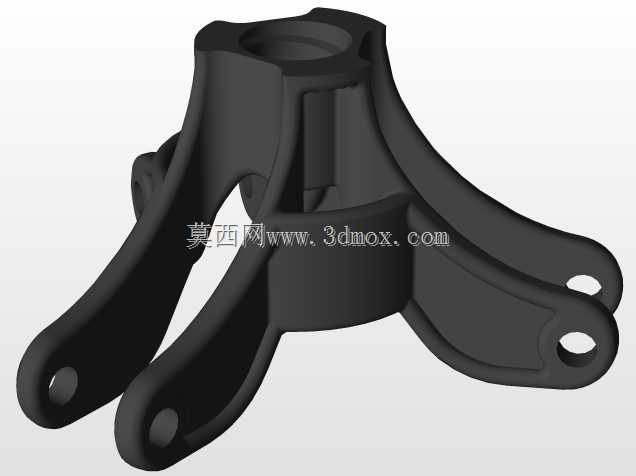

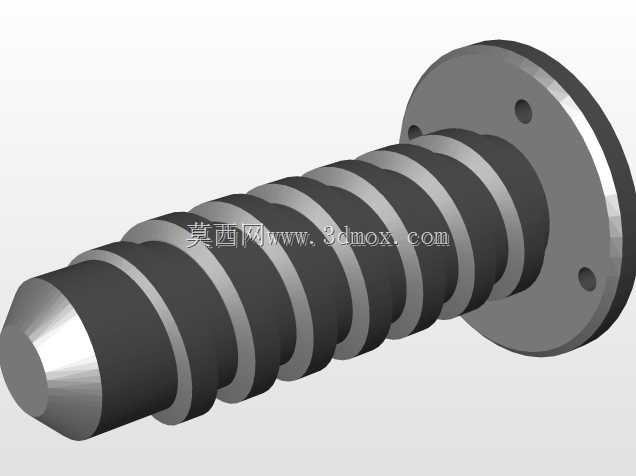

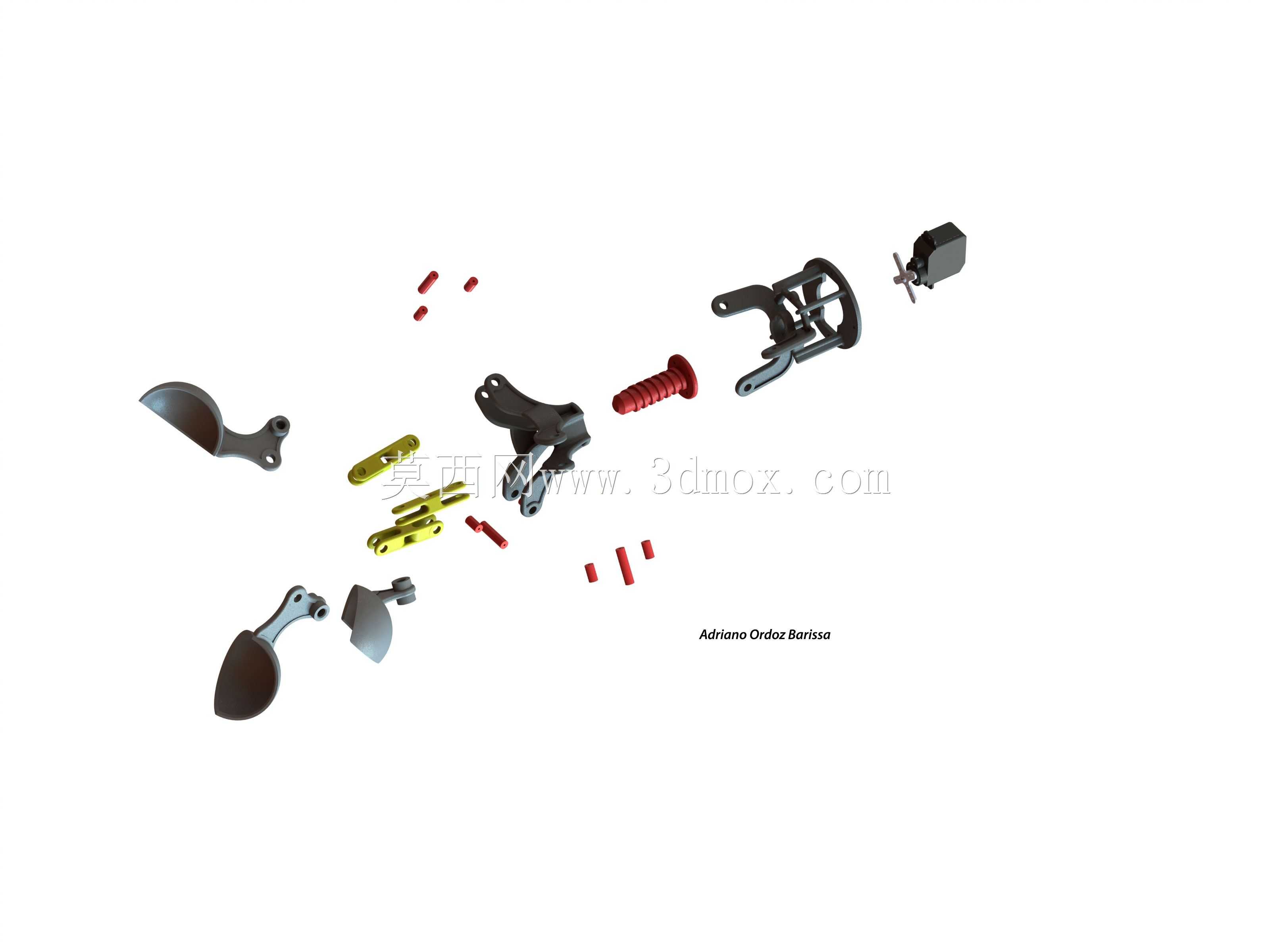

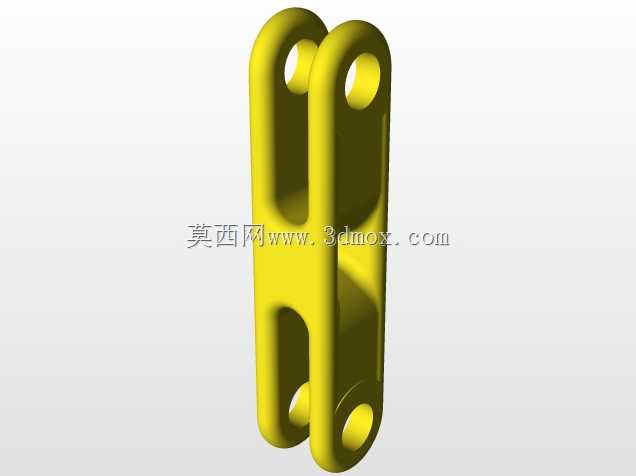

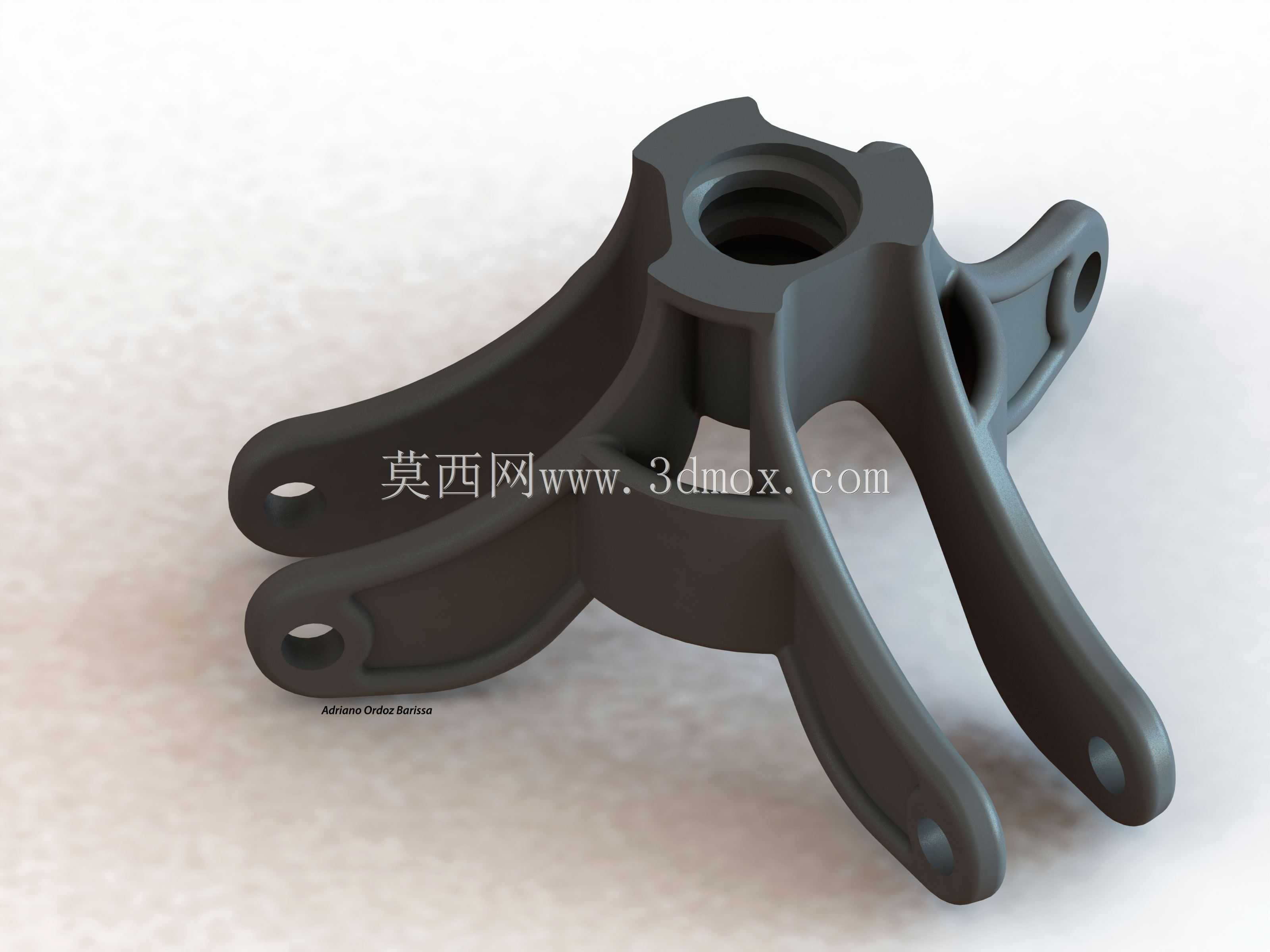

这款挂载式土壤采样爪是专为低空作业无人机开发的地表土壤样本采集执行部件，主要应用于精准农业地块肥力普查、矿区土壤污染溯源、流域水土保持监测、耕地质量等级评定等需要多点位分散取土的作业场景，解决了传统人工取土效率低、复杂地形人员难以抵达、大范围采样作业周期长的痛点，能够依托无人机的机动能力，在卫星定位系统的配合下完成预设点位的精准触达与样本采集。从实际用途来看，该采样爪无需人员进入作业地块，即可完成表层0至15厘米深度的耕作层土壤抓取作业，单次抓取可获取50至80克的原状土样本，能够满足常规土壤理化检测的样本量需求，尤其适合连片大田、坡地、滩涂、刚完成播种的出苗期地块等人员进入易破坏作物、存在通行风险的区域开展采样作业，单架次无人机可携带该爪完成20至30个点位的连续采样，作业效率是人工徒步采样的8至10倍。在功能特性上，该采样爪采用仿生多爪收拢结构，四组弧形爪指配合中心破土铲，接触地表时中心铲先破开板结的表层土壳，随后爪指同步向内收拢，能够在松散沙壤土、黏重壤土、轻板结耕地等不同质地的土壤表面完成样本抓取，收拢后爪指贴合紧密，可避免飞行过程中样本洒落；整体结构采用轻量化镂空设计，在保证结构强度的前提下尽可能降低自重，减少无人机的负载消耗，提升作业续航。设计思路上，该部件充分考虑无人机挂载的边界限制，整体采用对称式布局，挂载接口设置在结构重心正上方，保证挂载后无人机的重心不发生偏移，不会影响飞行姿态稳定；所有运动部件均做了防尘密封处理，避免田间作业时细土颗粒进入铰接缝隙造成卡滞，爪指边缘做了圆弧钝化处理，不会在作业时刮扯地表作物茎叶，也能避免起降过程中剐蹭无人机机身。在外形尺寸与安装边界上，该采样爪收拢状态下最大直径为180毫米，展开状态下爪指最大张开跨度为260毫米，整体高度为220毫米，挂载接口采用标准的无人机快装卡扣设计，适配主流行业级多旋翼无人机的底部挂载位，安装后距离无人机机身底部的最小间隙为35毫米，作业时爪体向下伸出的最大行程为120毫米，可在无人机悬停高度距地表1.5米时完成触地采样，无需无人机贴近地面引发扬尘或碰撞作物，所有铰接点的转动间隙控制在0.2毫米以内，保证爪指收拢的同步性与抓取力的均匀分布，不会出现单侧漏土的情况。
