快速夹紧水平式工装夹具结构设计

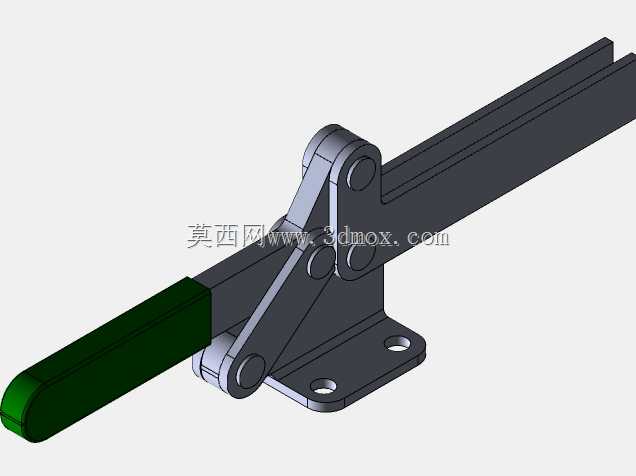

在机加工工位、装配流水线、焊接工装台、检测治具台这类需要频繁拆装工件的作业场景里，水平式快速夹钳的使用频率远高于传统螺栓压紧结构，这类夹钳不需要反复拧动螺母锁紧，靠连杆机构的死点锁紧特性实现快速压紧与松开，能把单工位的装夹时间压缩到传统螺栓压紧的五分之一以内，尤其适配小批量多品种的柔性生产需求。这款水平式夹钳的整体结构采用卧式布局，压臂在锁紧状态下保持水平姿态，不会在工件上方形成过高的结构凸起，在空间局促的工装台面上，能避开上方的焊枪、加工主轴、检测探头的运动路径，减少工装与作业端的干涉风险。从结构逻辑来看，这款夹钳的核心是四连杆自锁机构，当操作手柄扳动到水平锁紧位置时，连杆节点刚好越过死点位置，此时即便工件受到加工过程中的振动、切削力拉扯，夹钳也不会自行松脱，不需要额外加装防松结构；松开时只需要反向扳动手柄，压臂会自动抬升脱离工件表面，留出足够的工件取放空间。夹钳的底座设计了两个沉头安装孔，安装时可以直接通过内六角螺栓固定在工装台的T型槽或者平台螺纹孔上，安装孔的间距适配通用工装台的标准孔距，不需要额外加工转接板就能直接固定；压臂的前端预留了压头安装位，可以根据被夹工件的表面形状更换橡胶压头、金属平压头或者尖点压头，适配不同材质、不同表面粗糙度的工件装夹需求，比如装夹铝件、塑料件这类软质工件时，换上橡胶压头就不会在工件表面留下压痕，装夹毛坯钢件时用硬质金属压头就能保证足够的压紧力不打滑。在实际选型应用时，要注意这类水平夹钳的压紧力输出方向是垂直向下的，压臂的伸出长度决定了压紧点距离底座的水平距离，设计工装时要提前核算压紧点的位置，避免压臂过长导致压紧力衰减，同时要确认夹钳松开状态下压臂的抬升高度，保证工件取放时不会和压臂发生剐蹭。夹钳的所有铰接位置都设计了铆接转轴，转轴配合间隙控制在合理范围，既保证扳动手柄时没有卡滞感，又不会因为间隙过大导致锁紧后压臂出现晃动，长期反复使用后也不会出现锁紧位置偏移的问题。在焊接工装场景里，这类夹钳可以配合定位销使用，先把工件靠紧定位销定位，再扳下夹钳压紧，不需要工人全程手扶工件对齐位置，能大幅降低焊接过程中的工件移位风险；在机加工的轻型铣削、钻孔工位上，这类夹钳可以用来固定小型铝件、塑料件，相比台虎钳的装夹方式，操作更快，而且可以在一个工装台面上布置多个夹钳，同时装夹多个工件进行批量加工，提升设备的加工效率。在装配流水线的工位上，这类夹钳可以固定待装配的壳体、支架类零件，让工人不需要手扶工件就能完成螺丝拧紧、零件压装等操作，降低工人的劳动强度。设计这类夹钳的三维模型时，要重点还原连杆机构的运动行程，确保锁紧和松开两个状态下的结构位置准确，所有铰接位置的配合尺寸要符合实际加工公差，底座的安装孔位置、压臂的安装接口要和市售标准件的尺寸保持一致，方便设计人员直接把模型调入工装装配体里使用，不需要反复核对安装尺寸。另外要注意夹钳在锁紧状态下，手柄的位置要低于压臂的上表面，避免工人在工装旁边操作时被突出的手柄磕碰，同时手柄的握持部分做了圆弧过渡，扳动时不会硌手，长时间反复操作也不会造成手部不适。
