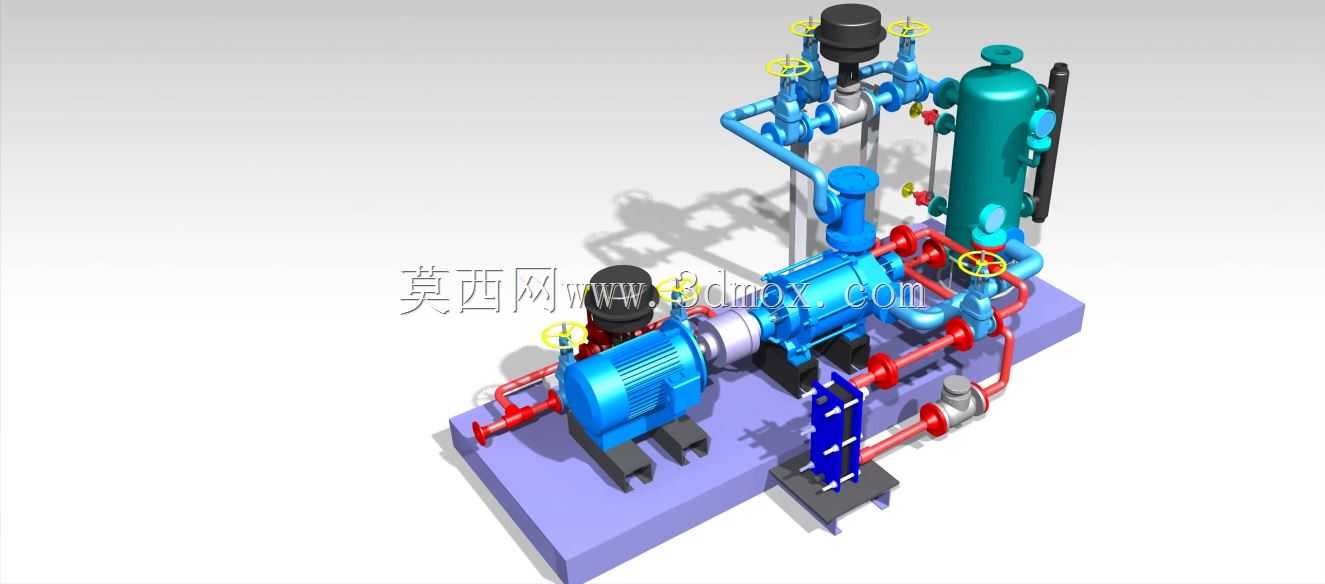

撬装式气体压缩机组集成管路结构设计

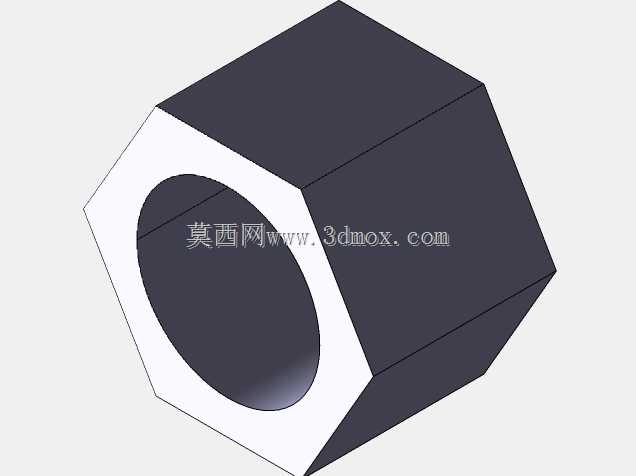

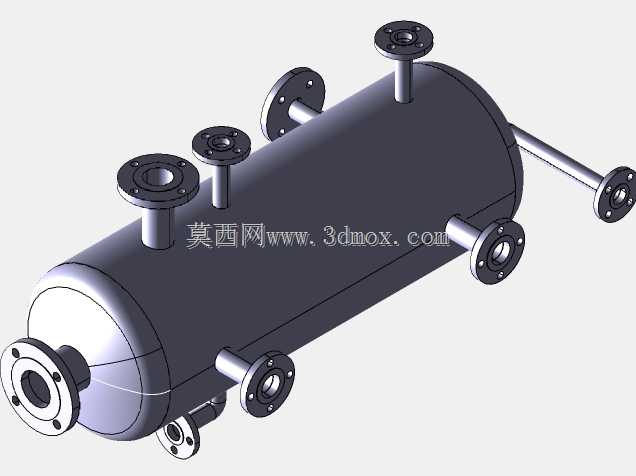

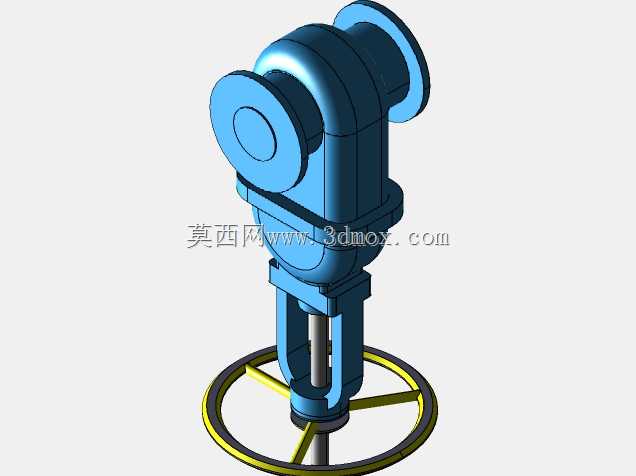

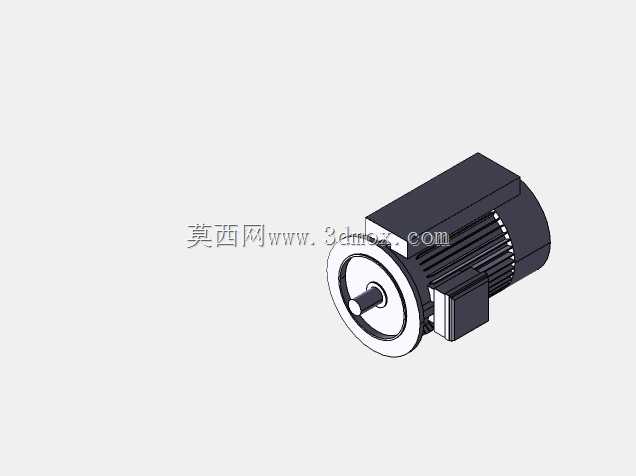

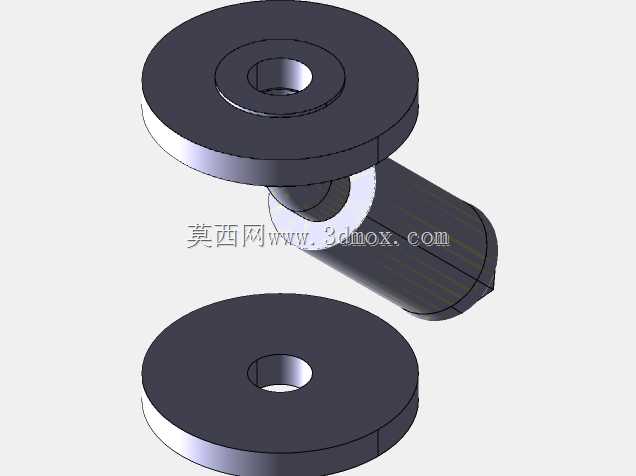

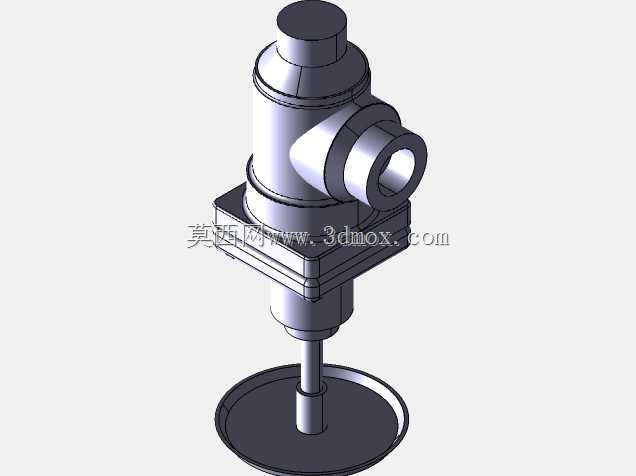

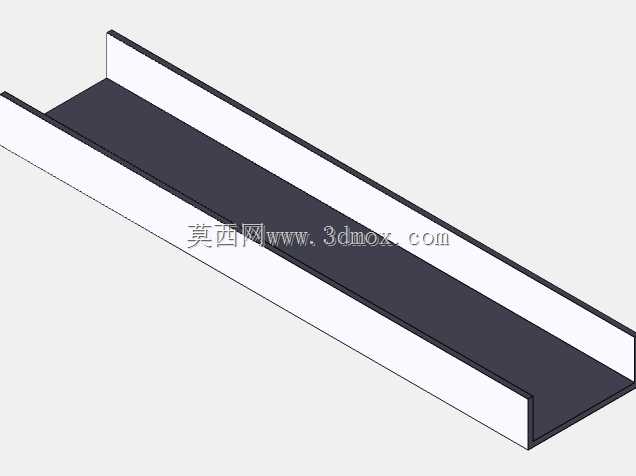

该套集成式气体压缩机组，主要面向中小型工业气源供给、工艺气体增压输送场景，可适配化工生产环节的反应釜气源补压、冶金行业的仪表风集中供给、燃气输配环节的低压管网增压，以及中小型空分装置的前置气体压缩工序，也可作为生产车间临时检修、管线吹扫的移动式增压气源使用，能够在进气压力波动的工况下稳定输出额定压力的压缩气体，满足下游用气设备对气压、流量的稳定需求。整套机组采用一体化撬装底座设计，将动力驱动单元、压缩主机单元、工艺管路单元、气液分离单元、控制阀组单元全部集成在统一的钢制安装底座上，无需现场拆分组装各功能模块，仅需完成进出口管线对接、供电线路接驳即可投入运行，大幅降低现场安装的施工周期与对接难度，也便于后期整体转运移位，适配多工位轮换作业的使用需求。在功能设计上，机组以电机作为原动件，通过联轴器直连压缩主机，减少传动环节的动力损耗，传动效率相较于皮带传动结构提升8%以上，同时降低长期运行的维护频次。压缩主机输出的高压带液气体，首先通过旁置的立式气液分离罐完成气液两相分离，分离出的液态介质通过罐底排污管路定时排出，干燥洁净的高压气体经出口阀组输送至下游管网，避免液态介质进入下游设备造成仪表损坏、管线水击等问题。管路上配置多组手动控制阀、安全阀与压力检测接口，可根据实际工况需求调节输出压力区间，当系统压力超过安全阈值时安全阀自动起跳泄压，保障机组运行安全，不同颜色的管路分别对应高压气路、冷却回路、排污回路，便于运维人员快速识别管路功能，降低误操作概率。设计过程中充分考虑安装边界与运维空间，撬座边缘预留足够的扳手操作空间，各阀门手轮均布置在人员站立可及的高度位置，无需登高或探身即可完成阀门启闭操作；分离罐、电机等需要定期维护的部件，与周边管路、结构件的间距满足常规检修工具的操作需求，无需拆解周边管路即可完成滤芯更换、轴承润滑等常规维保作业。整机底座采用加厚型钢焊接结构，底部预留叉车孔与地脚螺栓安装孔，既可以通过叉车完成短距离转运，也可以通过地脚螺栓将机组永久固定在混凝土基础上，抵消机组运行过程中产生的振动，避免长期振动导致的管路接头松动、设备偏移等问题。管路走向采用沿撬座边缘排布的设计，避免在机组中部形成管线遮挡，方便运维人员观察主机、电机的运行状态，及时排查漏油、异响等异常工况。
