螺杆式冷冻制冷机组结构设计

该冷冻机组主要面向工业生产场景中的工艺冷却需求设计，可广泛应用于化工生产反应釜降温、注塑模具恒温冷却、食品加工速冻保鲜、大型商超中央空调冷源供给、数据中心机房散热等场景，能够持续稳定输出低温载冷介质，为生产环节提供精准可控的冷量支撑，保障生产工艺对温度参数的严格要求，避免因温度波动导致的产品良率下降、设备过热故障等问题。

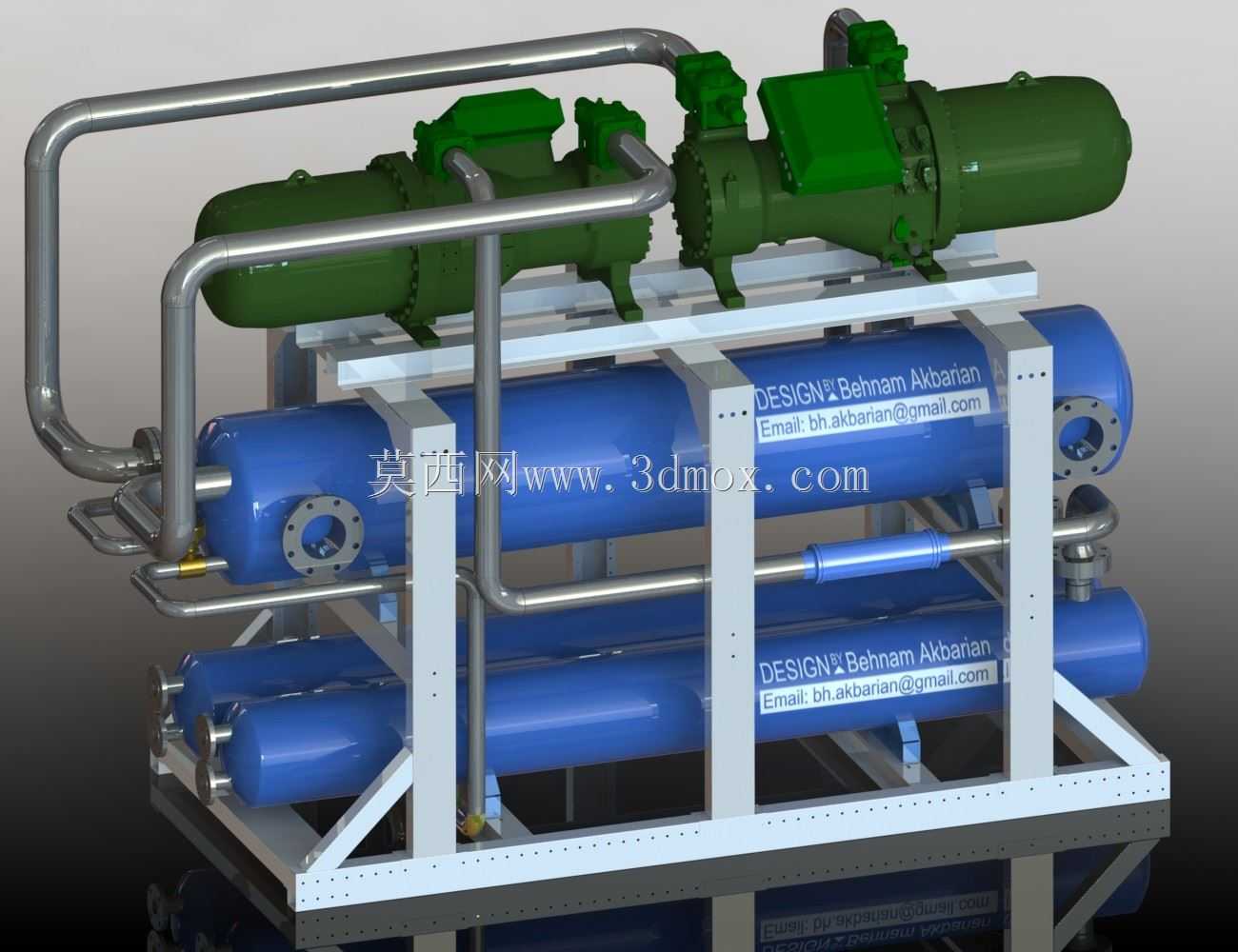

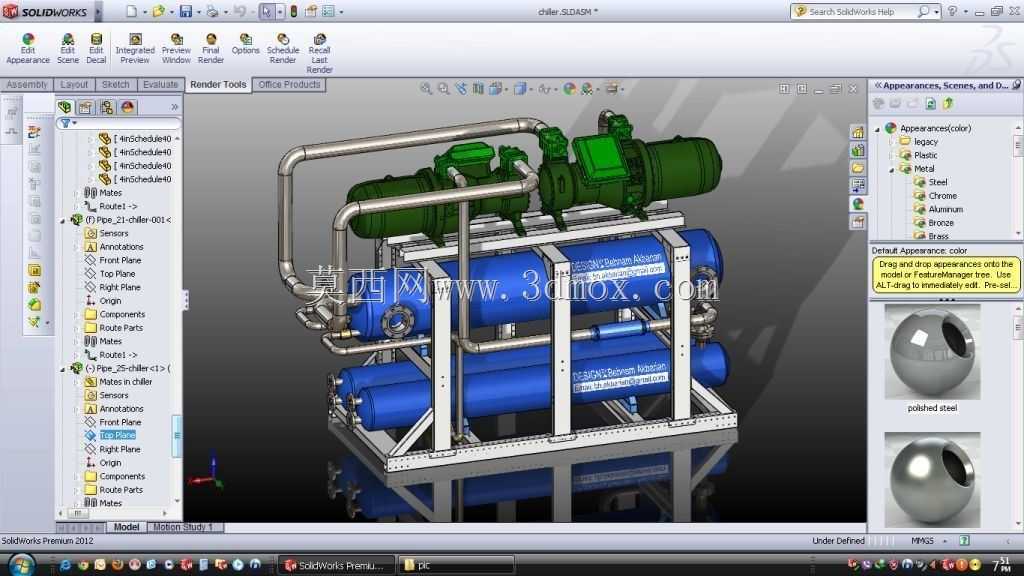

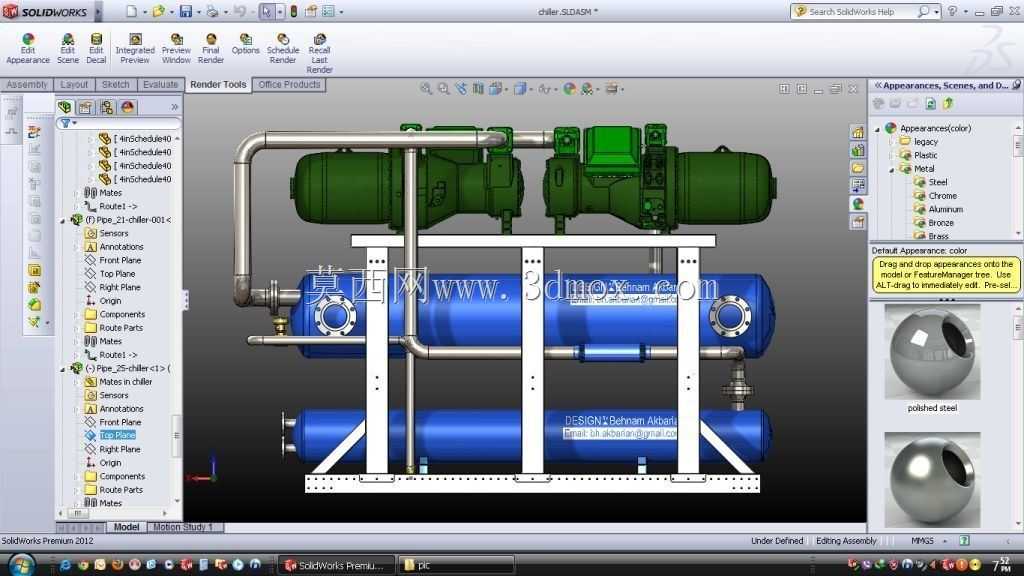

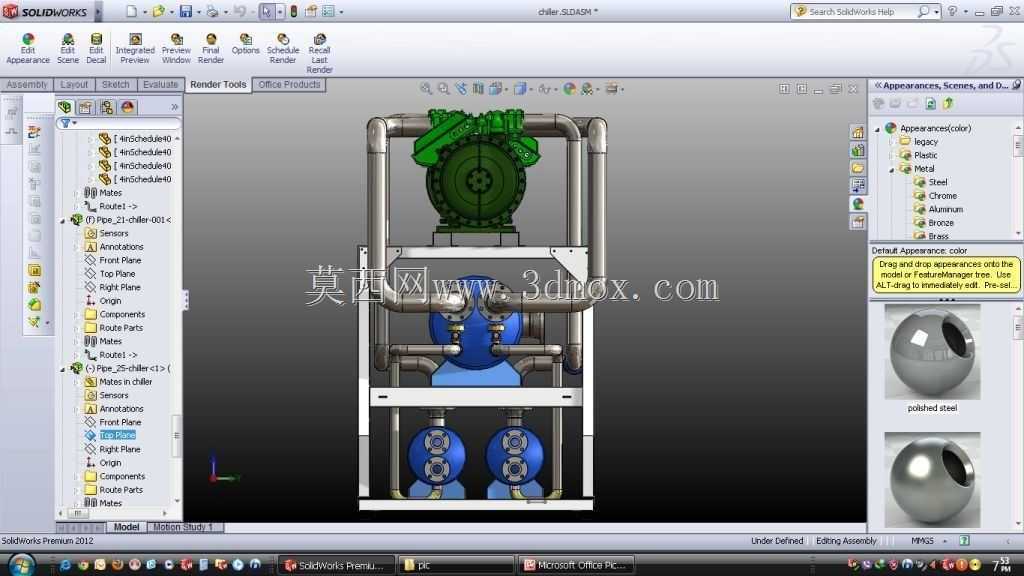

设备核心采用双螺杆压缩机作为动力核心，相比传统活塞式压缩机，螺杆式结构运行更平稳、振动噪声更低、制冷量调节范围更宽，可根据实际冷量需求实现25%-100%区间的无级调节，有效降低部分负载工况下的能耗。机组集成了卧式壳管式冷凝器与蒸发器，蓝色筒体为承压换热容器，内部采用高效换热管设计，能够大幅提升制冷剂与载冷剂之间的换热效率，减少换热过程中的冷量损失。管路系统采用标准化工业管道布局，通过合理的弯头走向与支撑结构设计，既保证制冷剂循环的流道顺畅，降低管路阻力损失，也预留了足够的安装操作空间，方便后期运维过程中的阀门操作、仪表检修与部件更换。

整体设计采用撬装式集成结构，所有核心部件均预装在统一的型钢焊接底座上，底座采用框架式焊接结构，具备足够的结构强度，能够承受压缩机运行时的动载荷，同时方便整体吊装运输，现场安装时仅需对接水电管路与外部载冷剂管道即可投入使用，大幅缩短现场施工周期。设计过程中充分考虑了安装边界限制，机组整体宽度适配标准工业厂房的门洞运输尺寸，高度满足常规机房的吊顶安装空间要求，管路接口位置统一设置在机组侧方，方便现场管路对接，同时在压缩机与底座之间设置了减震垫结构，能够有效阻隔压缩机运行振动向基础传递，降低机房整体噪声。管路设计上遵循制冷系统设计规范，合理设置了供液管、回气管、油管的走向与坡度，避免压缩机出现液击、回油不畅等常见故障，保障机组长期稳定运行。
