桌面级小型数控雕刻加工设备结构

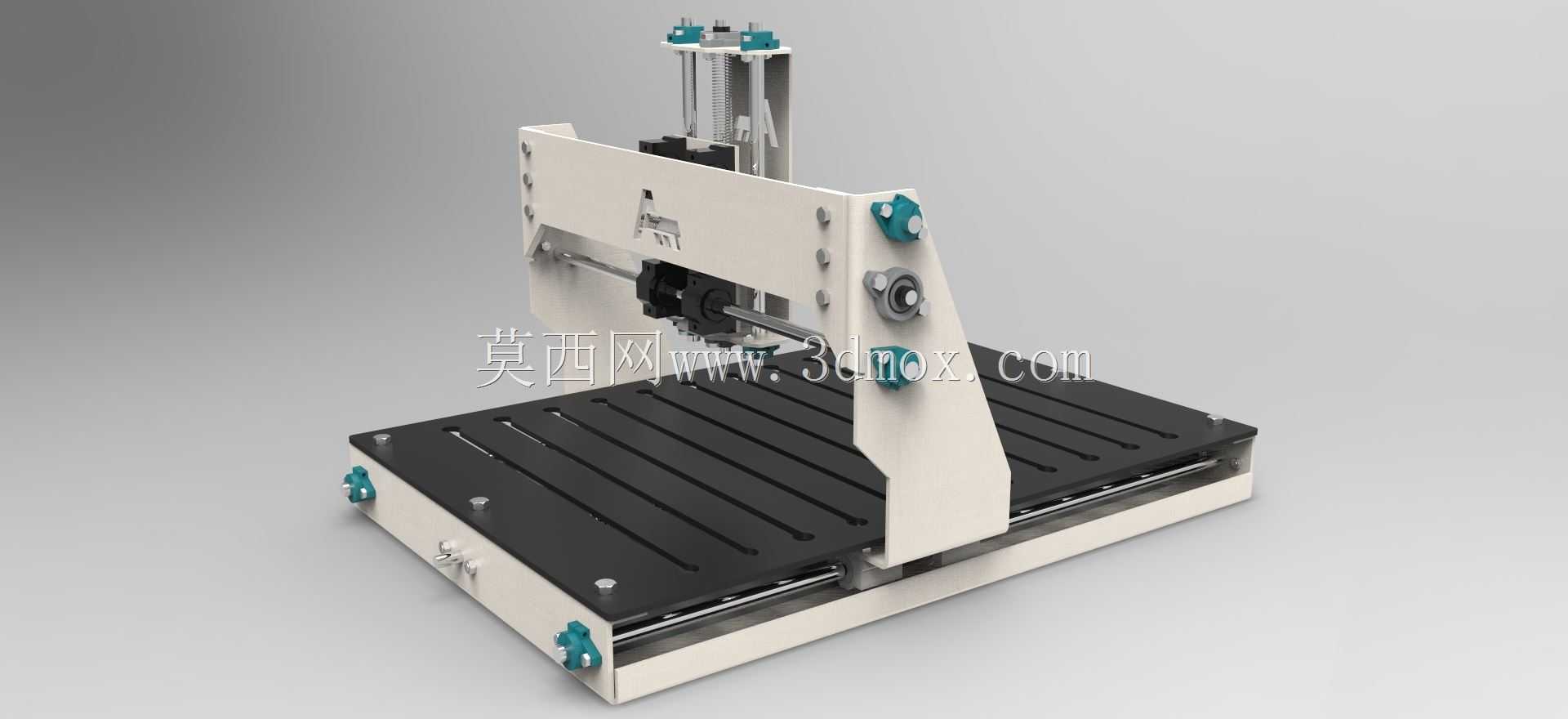

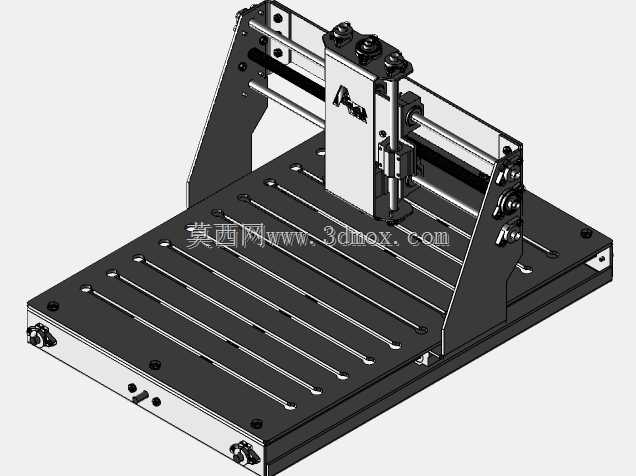

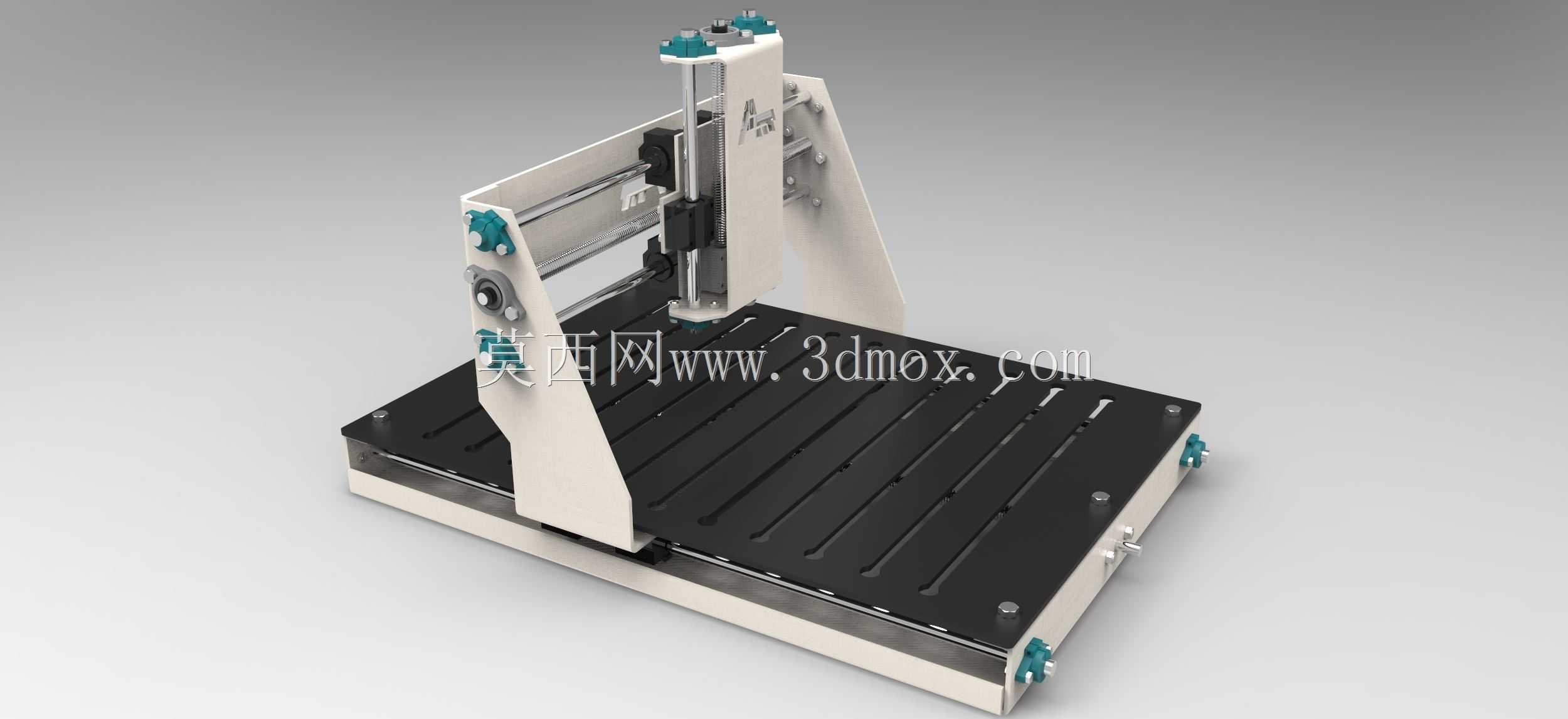

这款桌面级数控加工设备主要面向小型加工场景，可覆盖个人DIY创作、小型工坊打样、教学实训、广告标识制作、小型工艺品加工等多元使用场景，能够完成软金属、亚克力、木材、PCB板、合成板材等多种材质的平面铣削、轮廓雕刻、钻孔、浅槽加工等工序，填补了大型工业机床无法适配小空间、小批量、低成本加工需求的空白。设备整体采用龙门式双立柱支撑结构，这种结构设计能够在紧凑的机身尺寸下保证足够的结构刚性，减少加工过程中的机架形变，提升加工精度稳定性；两侧立式立柱搭配横向移动横梁，Z轴主轴滑台挂载于横梁之上，可实现X、Y、Z三个轴向的精准进给，各轴向传动部位预留了标准导轨与丝杆的安装位，可根据加工需求适配不同精度等级的传动组件，兼顾成本控制与性能拓展空间。底部加工平台采用T型槽式台面设计，T型槽沿Y轴进给方向平行排布，能够通过配套压块快速固定不同外形尺寸的待加工工件，台面边缘做了倒角处理，避免工件装卸过程中的磕碰划伤，平台下方预留了排屑与集尘的安装空间，可适配小型集尘装置收集加工产生的碎屑，保持加工区域整洁。设备的安装边界充分考虑桌面使用场景，整体占地面积不超过常规办公桌面的可用范围，机身底部预留了可调脚杯的安装位置，可根据放置桌面的平整度调整机身水平，避免因放置倾斜影响加工精度；主轴安装位采用通用夹头适配结构，可根据加工材质与工序需求更换不同功率的主轴电机，适配不同直径的加工刀具。设计过程中充分兼顾了装配便利性与后期维护性，各结构件之间采用标准化的连接方式，无需专用工装即可完成整机的组装与部件更换，走线部位预留了专用的走线槽位，可将各轴向的电机线、传感器线材规整收纳，避免线材外露干扰轴向运动，同时降低线材磨损带来的故障风险。设备的操作侧预留了控制模块的安装空间，可根据需求挂载脱机控制器或者连接电脑端控制，适配不同用户的操作习惯，整体结构没有冗余设计，在保证结构强度的前提下尽可能压缩了非功能区域的尺寸，让设备能够在狭小的空间内完成常规的小型数控加工任务，对于入门级数控加工用户而言，该结构的学习门槛低，改装拓展空间充足，能够满足从基础加工学习到小型商业化加工的过渡需求。
