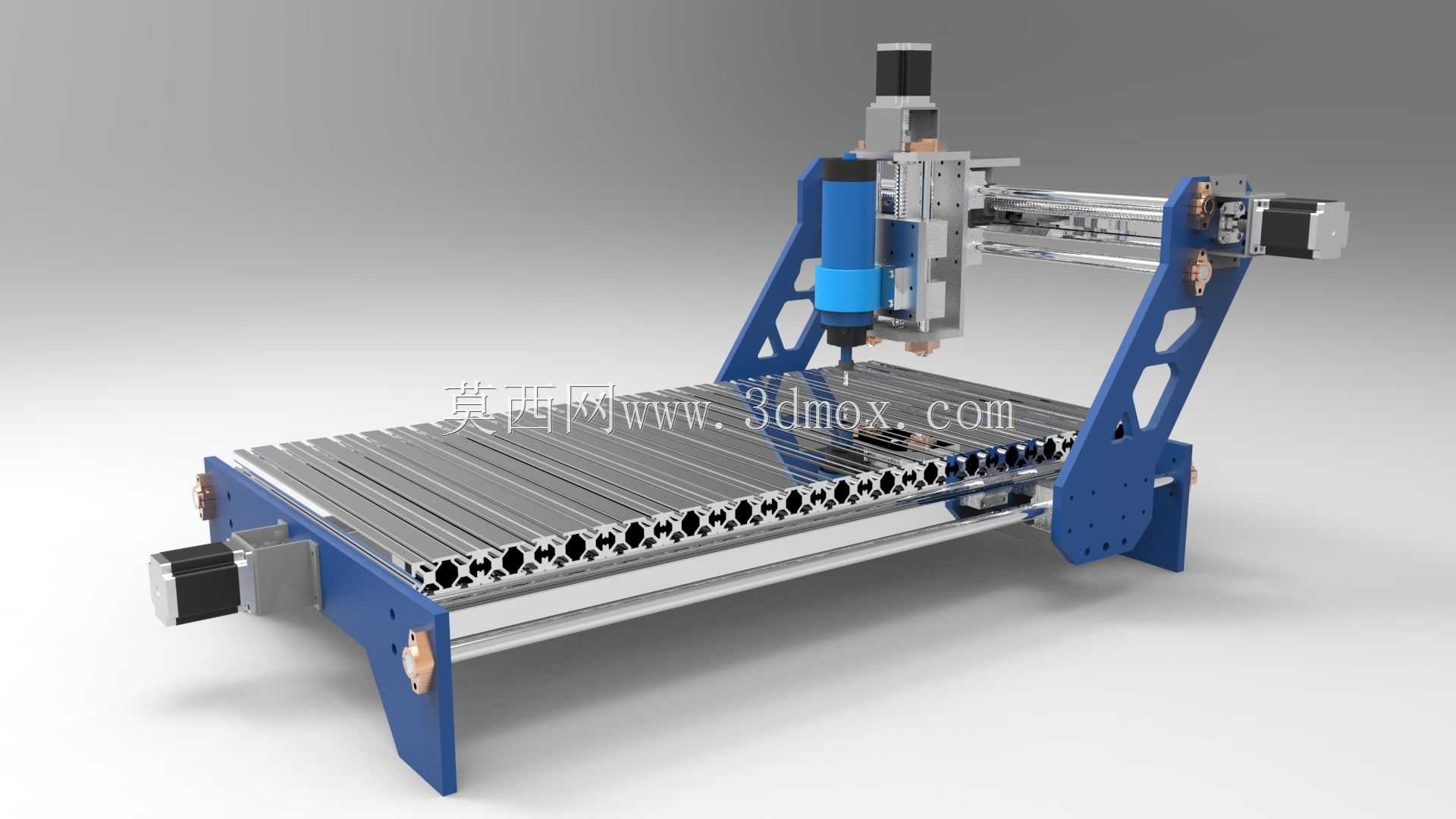

桌面级铝型材框架三轴数控雕刻加工设备

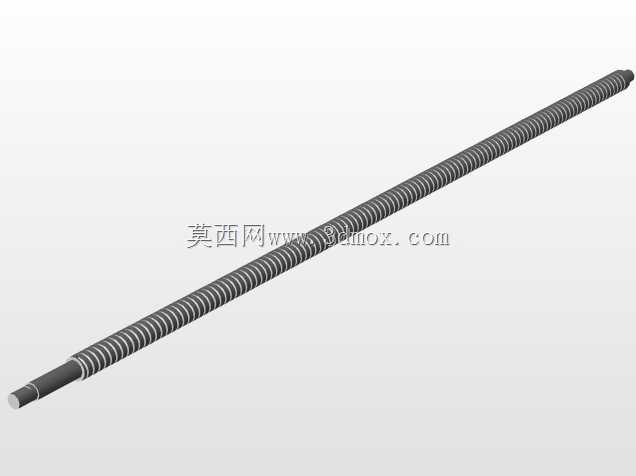

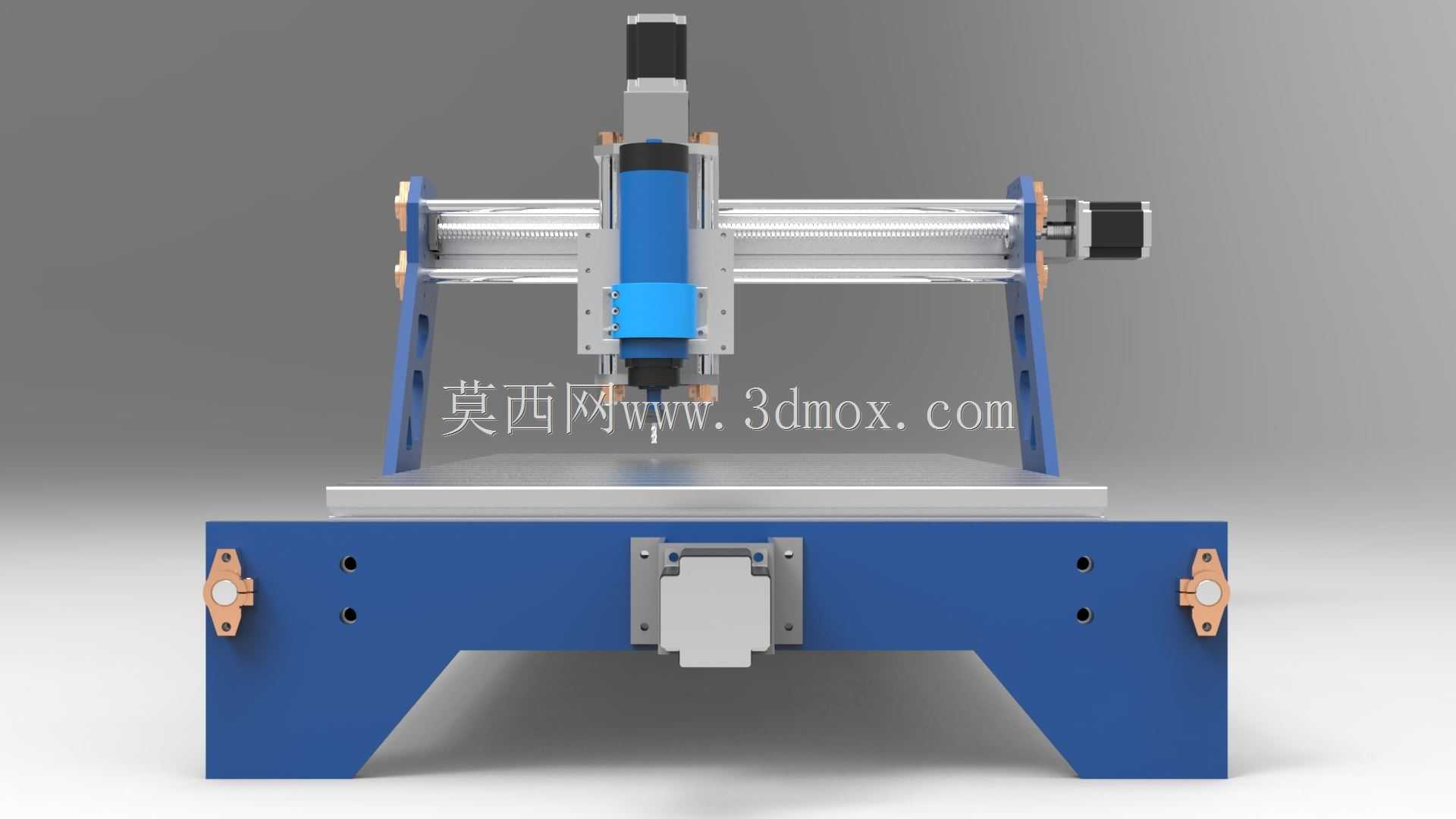

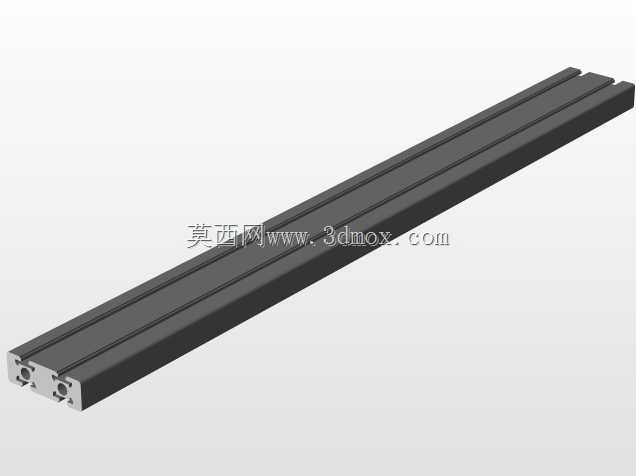

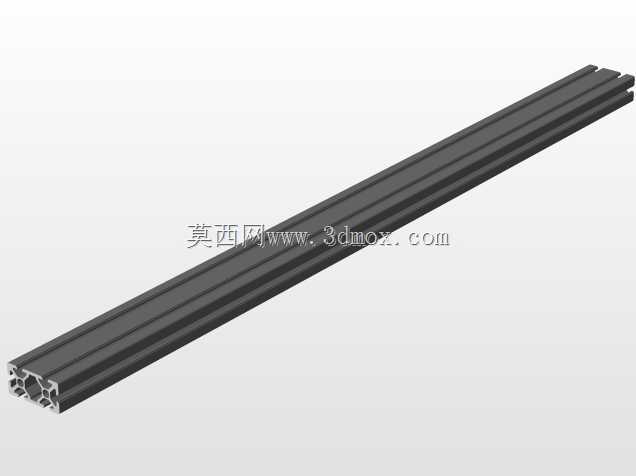

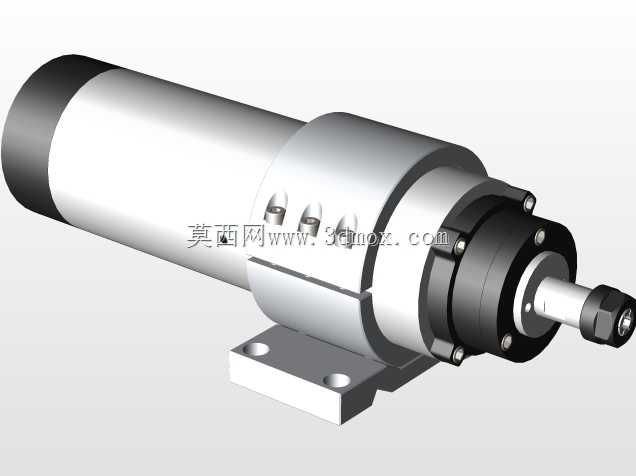

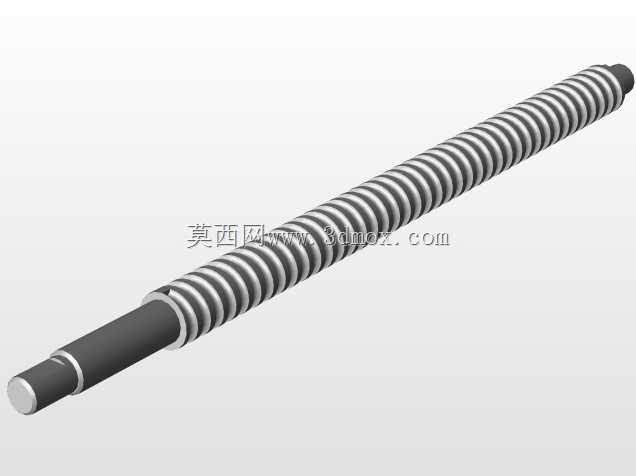

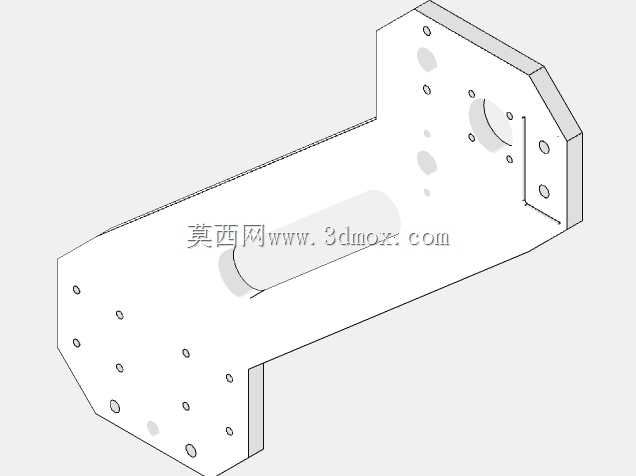

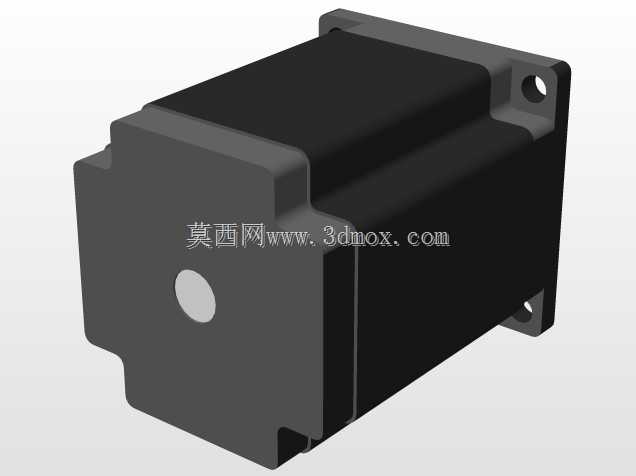

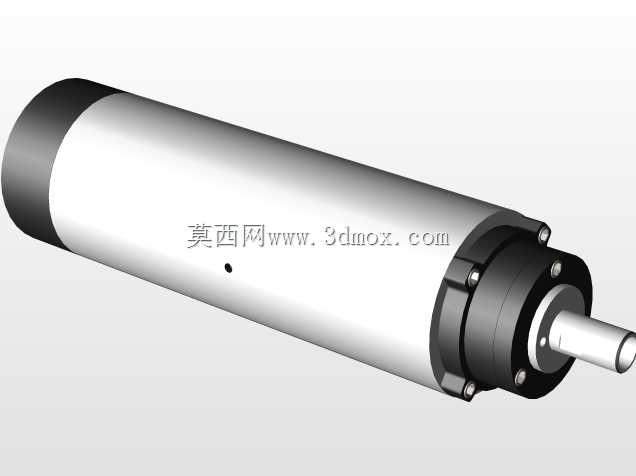

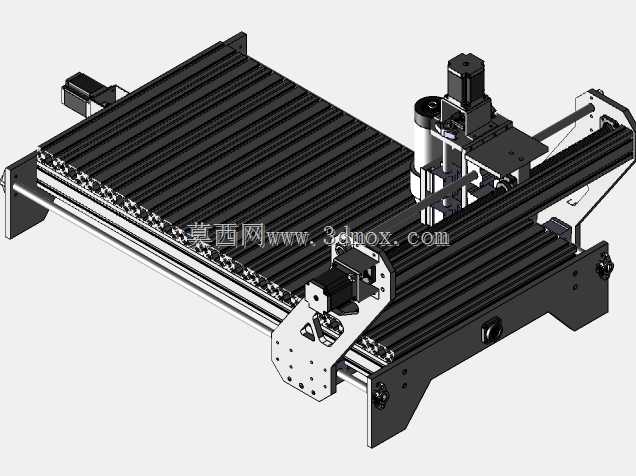

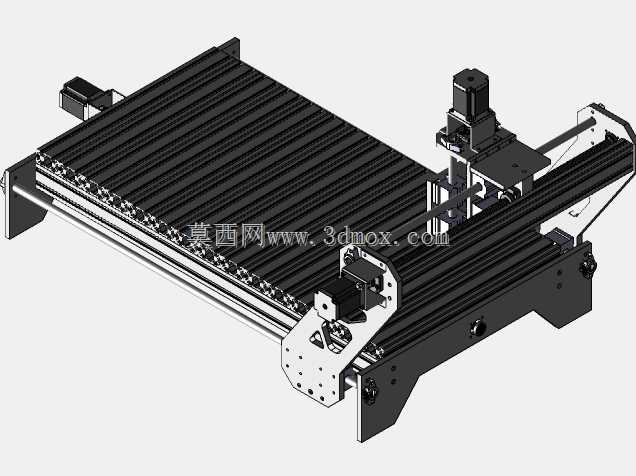

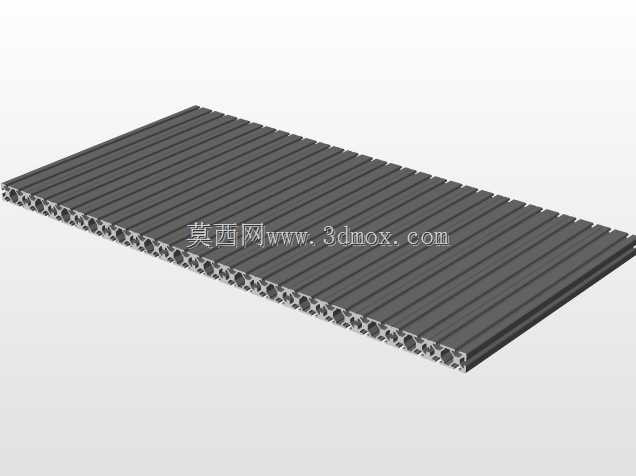

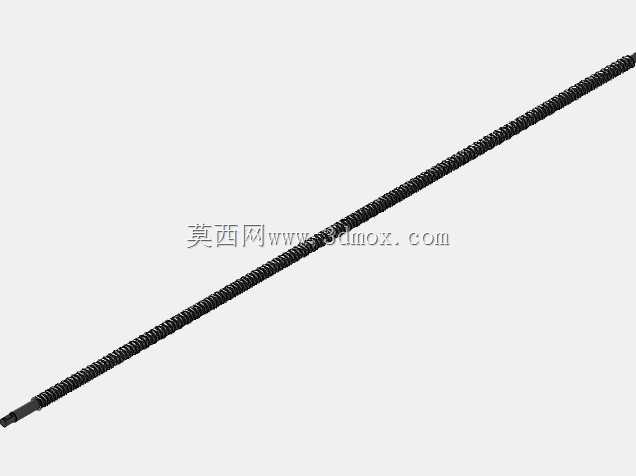

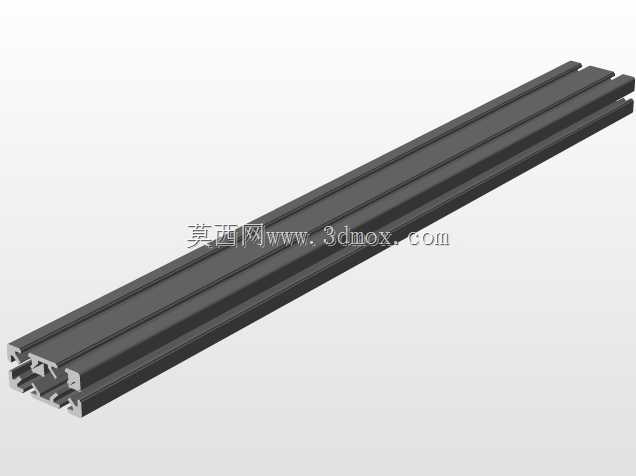

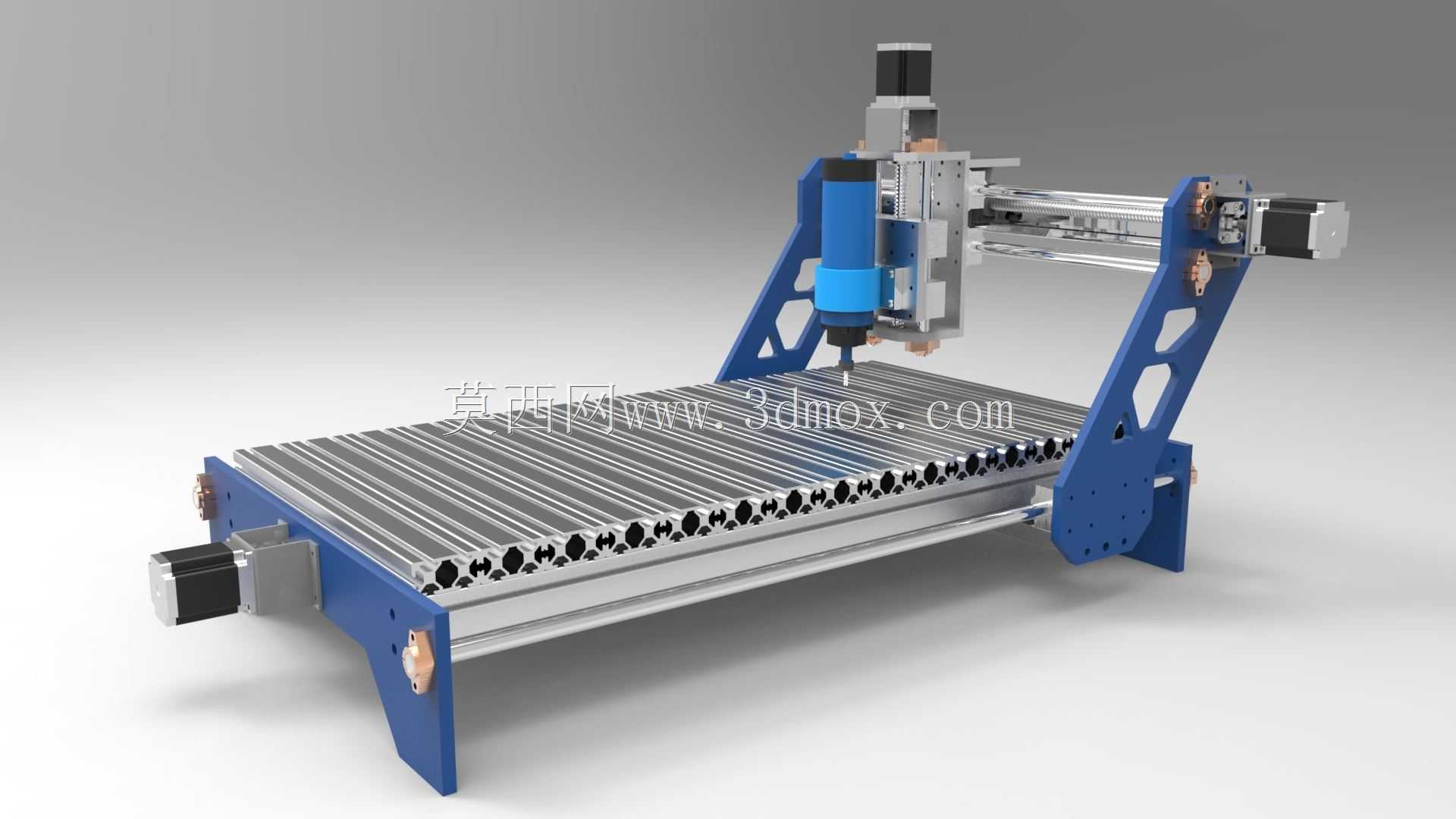

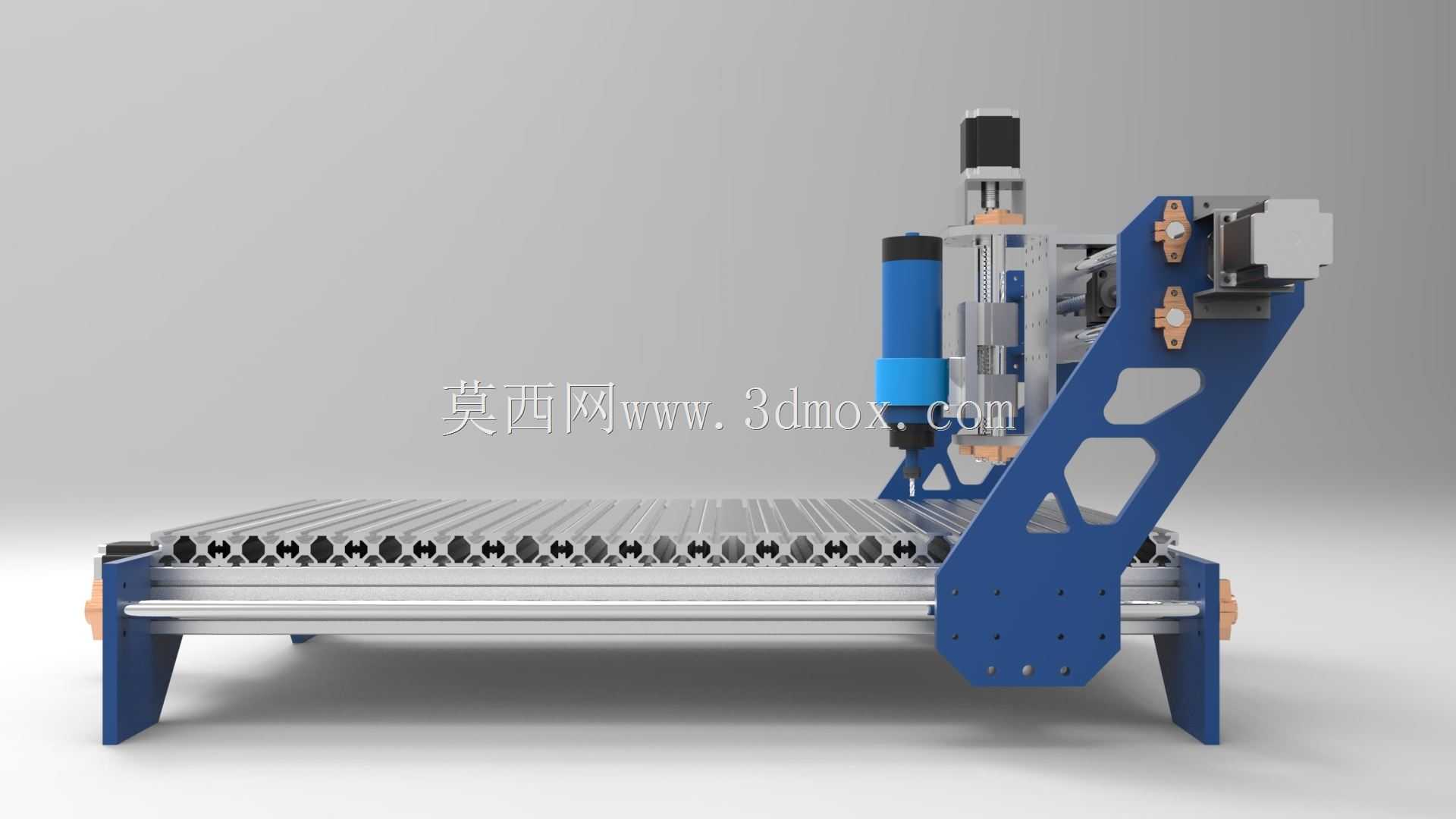

这款三轴数控加工设备主要面向小型加工工坊、创客教育场景、个人DIY加工需求设计，可覆盖软金属、亚克力、密度板、PCB电路板等多种材质的平面雕刻、铣削、钻孔、切边作业，能够替代人工完成高精度的重复加工动作，在文创产品定制、教学实训、小批量零件打样场景中具备极高的适配性，既可以作为职业院校数控专业的实操教学载体，也能满足个体加工户的日常小件加工需求，无需大型工业机床的场地与成本投入即可实现标准化数控加工。设备整体采用铝型材搭配钣金支撑件的框架结构，X轴横梁采用两侧斜撑式蓝色钣金支架固定，有效提升横梁运行的结构刚性，减少高速运动过程中的横梁震颤问题，保障加工精度；Y轴采用双直线导轨搭配铝型材工作台面设计，工作台面采用带T型槽的铝型材排布，方便用户快速装夹各类待加工工件，无需额外定制复杂夹具；Z轴搭载高速加工主轴，搭配线性导轨实现垂直方向的精准进给，可根据加工材质的不同灵活调整主轴转速与进给速度，适配不同材质的切削参数要求。三个运动轴均采用步进电机搭配丝杠传动的驱动方案，传动间隙小，进给精度可控，能够实现0.1mm级别的加工定位精度，满足小件精密加工的精度要求。设备整体外形紧凑，占地面积仅相当于普通家用书桌的一半空间，安装时仅需预留水平放置的台面空间，四周预留15cm以上的散热与操作空间即可，无需额外的地基固定，整机重量较轻，可根据加工场景需求灵活挪动位置。设计过程中充分考虑了DIY组装与后期维护的便利性，所有结构件均采用标准件拼接，无特殊定制的异形焊接结构，用户可根据自身加工需求对主轴功率、导轨长度、行程范围进行灵活改装，比如更换更高功率的主轴即可实现硬铝材质的切削加工，延长导轨行程即可适配更大尺寸的工件加工；电路部分采用模块化排布，驱动模块、电源模块均预留独立安装位，后期检修更换配件无需拆解整体框架，大幅降低维护成本。设备的主轴部分带有深度调节结构，换刀时可快速调整刀具伸出长度，对刀操作简单易上手，即使是初次接触数控设备的用户，经过简单培训即可独立完成操作，设备运行过程中噪音控制在可接受范围内，无需额外搭建隔音车间即可在普通室内场景使用。
