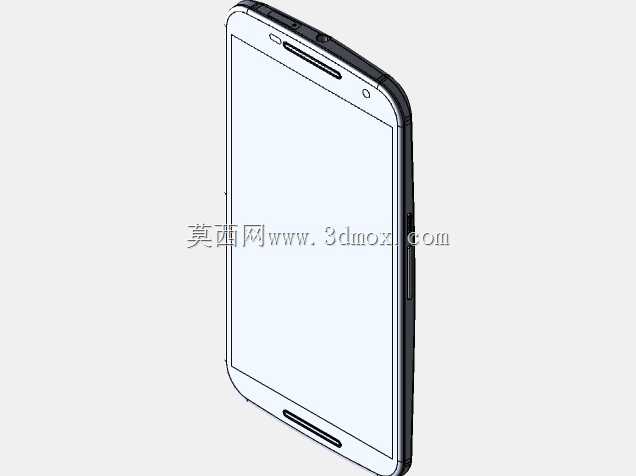

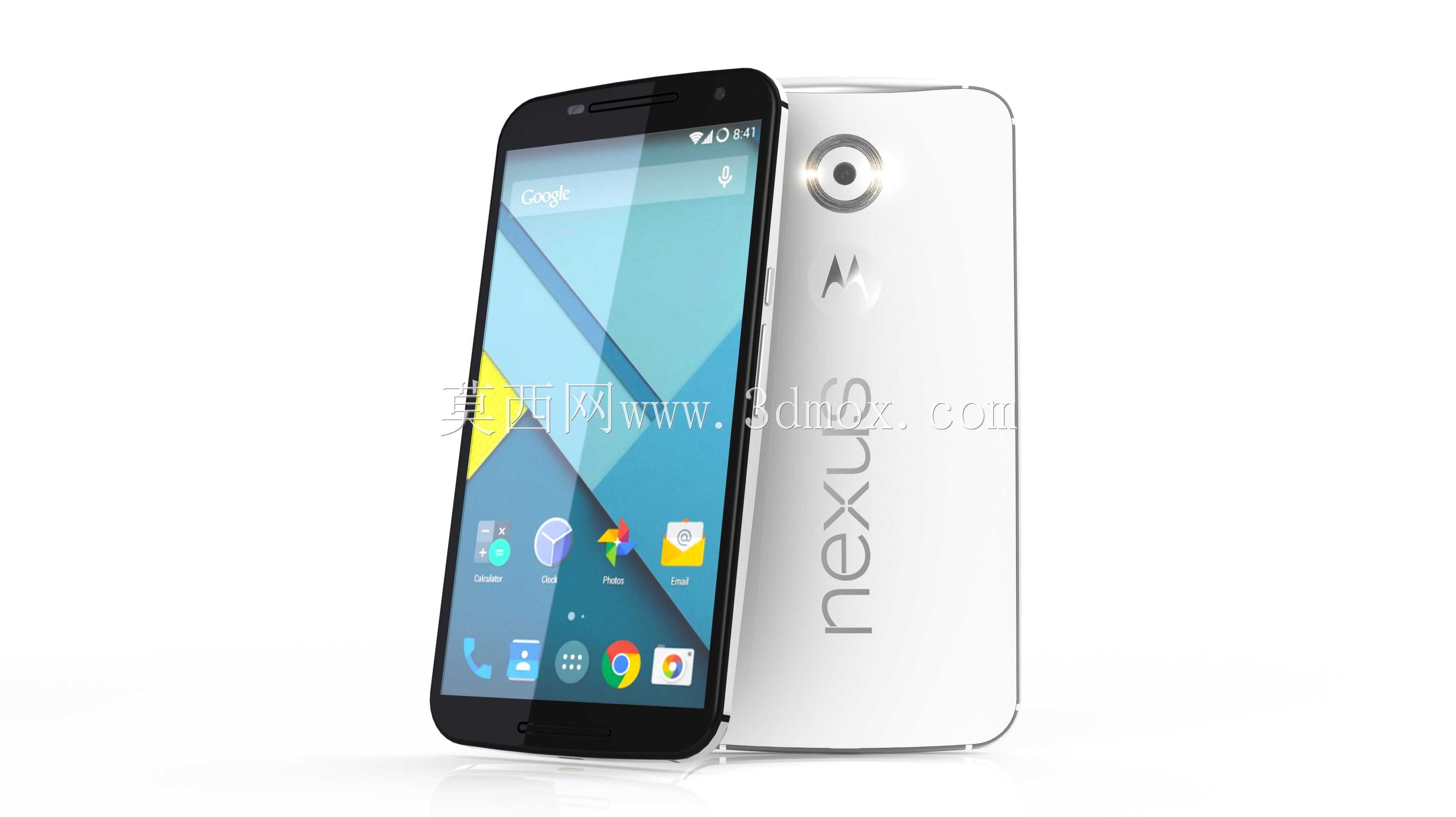

摩托罗拉Nexus6智能手机外观结构建模

本次建模的产品是面向消费电子领域的直板触控智能手机，属于日常高频使用的移动通讯终端设备，主要应用于个人移动通讯、移动办公、影音娱乐、移动互联接入等场景，是当前消费电子市场中受众覆盖最广的手持智能设备品类，其结构设计需要兼顾握持手感、内部元器件排布、外观辨识度与日常使用的耐用性。从产品功能特性来看，该机型采用经典的直板触控设计，正面配备大尺寸显示触控屏，承担人机交互、内容显示、触控操作的核心功能；背部设置主摄像模组与品牌标识区域，侧边集成物理按键、接口位，满足日常操作、充电接驳、音频输出等实际使用需求，整机一体化的背壳设计兼顾了视觉简洁度与握持的贴合度。在设计思路层面，建模过程首先围绕手持握持的人体工学尺度展开，先确定整机的长宽厚核心尺寸边界，确保单手握持时的拇指覆盖范围符合多数成年用户的操作习惯，正面屏幕区域的边框宽度控制兼顾了屏占比视觉效果与屏幕边缘的结构防护需求，避免日常使用中屏幕边缘直接受磕碰。背部的弧面过渡设计是建模的重点，从背部中轴向侧边做顺滑的弧面收窄，既能够让整机在视觉上更显轻薄，也能让手掌握持时与机身背部充分贴合，降低长时间持握的硌手感。结构层面需要预留内部元器件的安装空间，包括主板区域、电池仓、摄像头模组的安装沉台、侧边按键的装配间隙，所有外观面的分模线位置都做了隐藏式处理，设置在机身侧边的视觉盲区，保证外观面的整体性。外形尺寸与安装边界方面，整机采用圆角矩形的基础轮廓，四个边角做了大弧度的圆角处理，既符合当下消费电子的审美趋势，也能在设备意外跌落时分散边角的冲击力，降低外壳碎裂的风险。正面屏幕的黑边区域宽度均匀，保证视觉上的对称感，听筒、前置摄像头的开孔位置严格对齐上部中轴，保证正面视觉的规整性。背部摄像头模组突出于背壳基准面，建模时预留了摄像头镜片、装饰圈的装配台阶，保证装配后各部件的面差符合量产设计要求，背部的品牌标识区域做了微凹的沉台设计，既可以放置品牌标识，也能避免日常放置时标识区域直接摩擦桌面造成磨损。侧边的物理按键位置设置在机身单侧的拇指易操作区域，按键的凸起高度控制在既方便盲操作，又不会轻易被误触的范围，机身底部预留充电、音频接口的安装开口，开口边缘做了倒角处理，避免插拔配件时刮伤线材表面。整机所有外观面的过渡都做了曲率连续处理，没有生硬的棱角转折，既提升了握持的舒适度，也让外壳在注塑成型时更容易走胶，降低量产时的外观不良率，同时各部件的装配间隙都预留了统一的公差带，保证量产装配后的整机缝隙均匀，提升产品的精致感。
