V型六缸内燃发动机内部结构三维设计

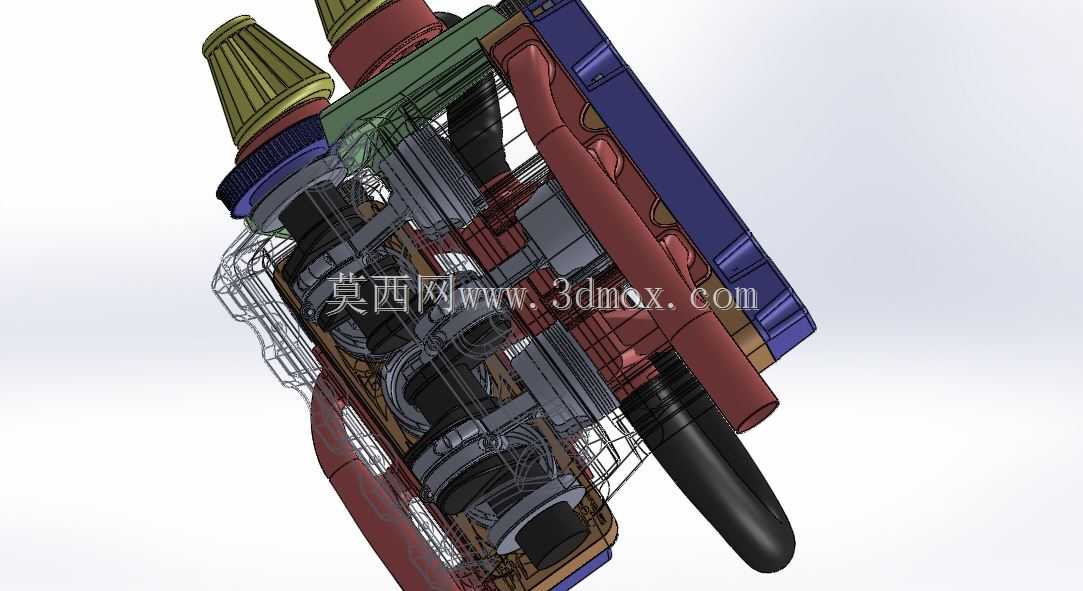

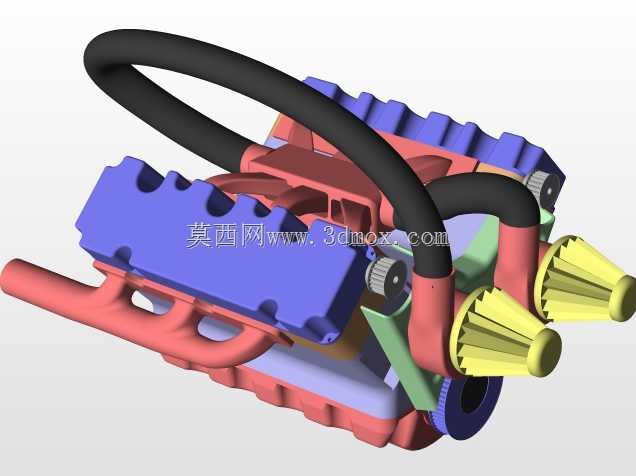

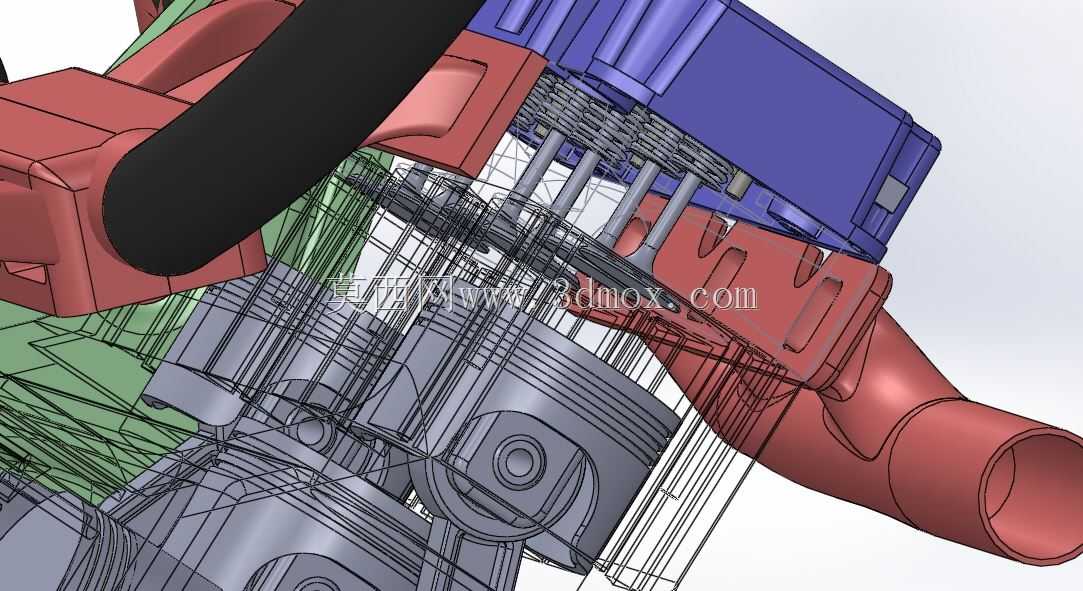

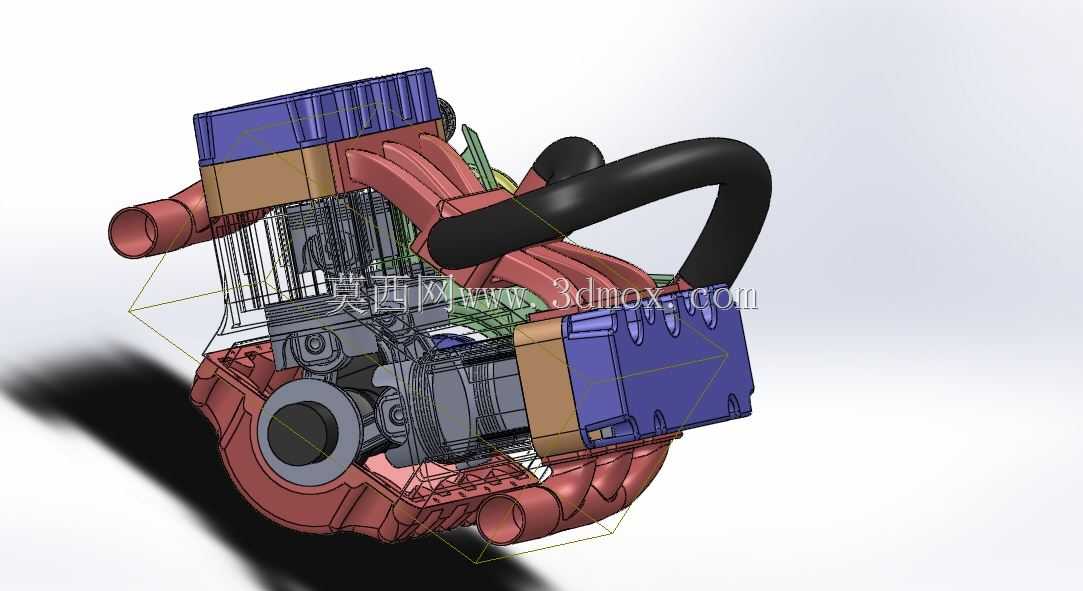

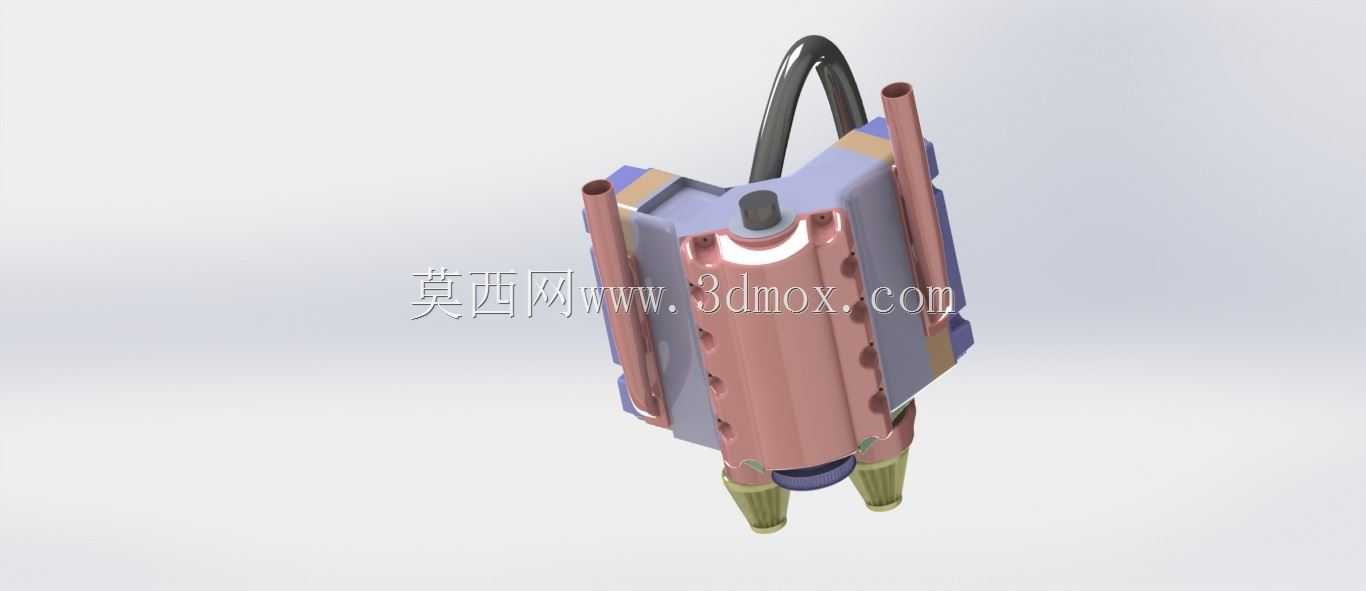

该V型六缸动力装置广泛适配乘用车辆、轻型商用车辆、小型工程作业机械等需要大排量动力输出的场景，作为整套设备的核心动力源，负责将燃油燃烧产生的热能转化为旋转机械能，为整车或作业设备提供持续稳定的动力输出，同时兼顾运转平顺性与功率密度的平衡，适配多场景下的动力负载需求。整套动力单元采用经典60度夹角V型缸体布局，两侧各布置三个气缸，相比直列六缸结构大幅缩短了整机轴向长度，能够有效压缩动力舱的纵向安装空间，降低机舱布置难度，同时V型布局能够抵消大部分一阶、二阶往复惯性力，让整机运转过程中的振动幅度大幅降低，提升设备运行的平稳性，减少配套减震结构的设计压力。模型完整还原了发动机核心功能模块：下部为曲柄连杆机构，包含活塞、连杆、曲轴、缸体等核心部件，活塞在气缸内完成往复直线运动，通过连杆将动力传递给曲轴转化为旋转扭矩输出，曲轴的平衡块结构完整呈现，能够抵消运转过程中的不平衡力矩；上部配气机构包含气门、气门弹簧、凸轮轴传动结构，能够按照气缸工作顺序精准控制进排气门的开闭时序，保证气缸内进气充分、排气彻底；两侧的进排气歧管采用流畅的曲面流道设计，能够降低进排气过程中的气流阻力，提升充气效率，进而优化整机的动力输出表现与燃油经济性。设计过程中严格遵循内燃机设计的边界规范，各部件的装配间隙、运动干涉检查都在建模阶段完成验证：活塞运行到上止点时与气缸盖的燃烧室预留合理压缩间隙，不会与气门发生运动碰撞；曲轴旋转过程中曲柄臂不会与缸体下部油底壳安装位发生干涉；进排气歧管的安装法兰与缸盖的对应接口完全匹配，密封面的平面度满足装配密封要求，整机的外形轮廓尺寸适配常规前置后驱、前置四驱车型的动力舱安装边界，各外接附件的安装点位预留充足，能够适配发电机、空调压缩机、转向助力泵等外围附件的装配需求，整套模型完整呈现了V6发动机从内部运动机构到外部管路接口的全部结构，可用于动力总成结构教学、整车布置匹配验证、发动机原理演示等多个场景。
