早期工业卧式梁式蒸汽动力机组结构

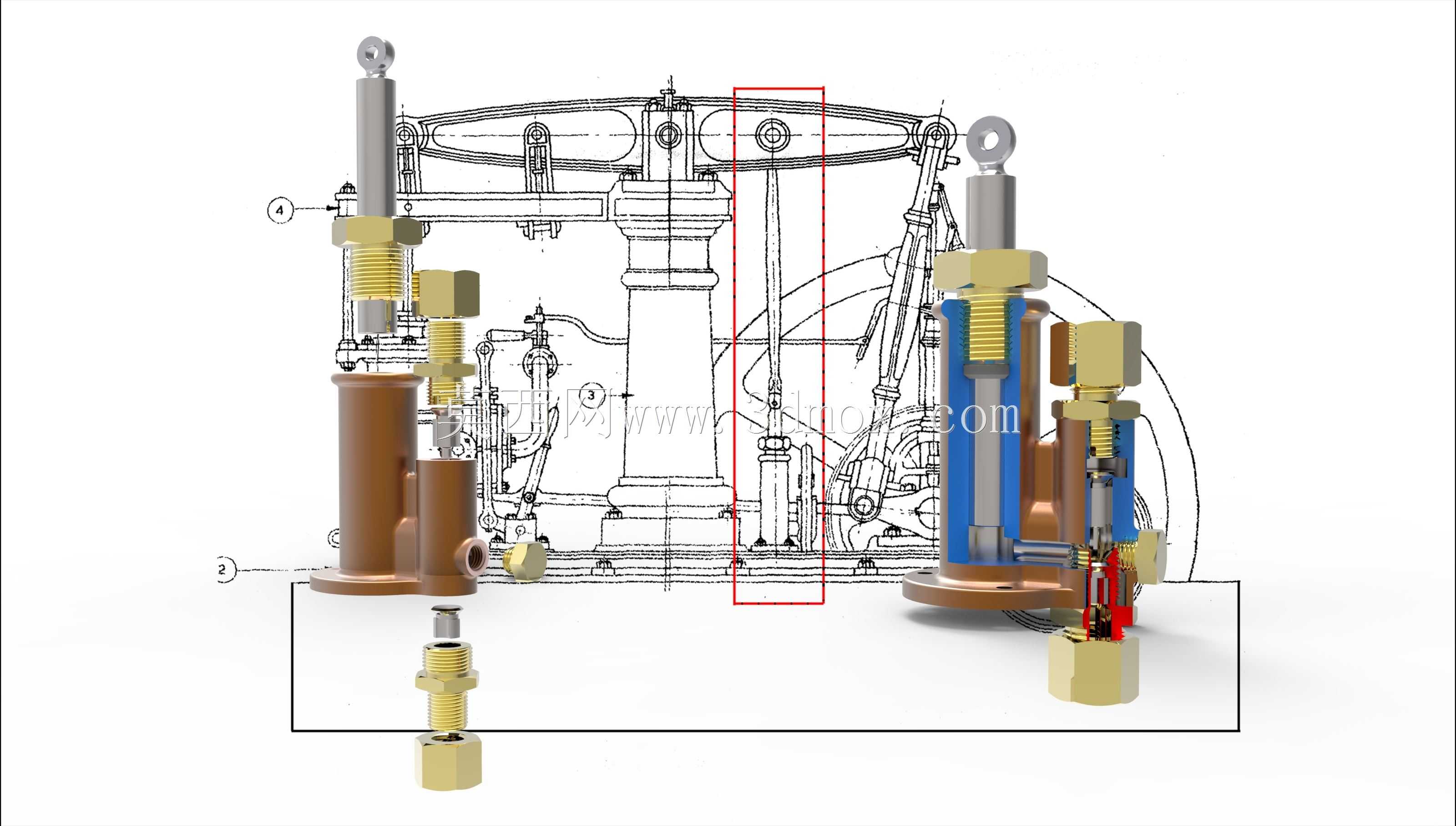

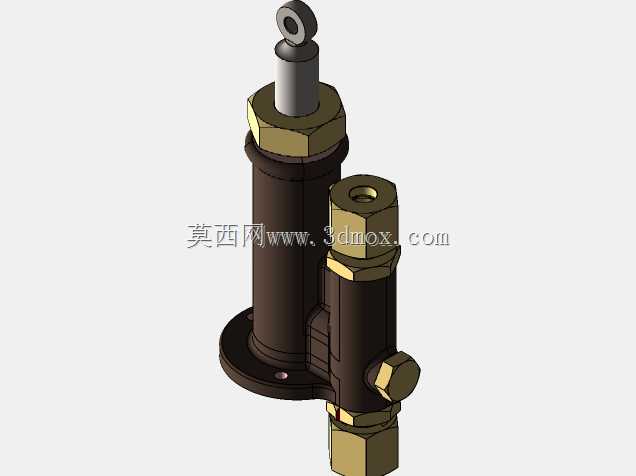

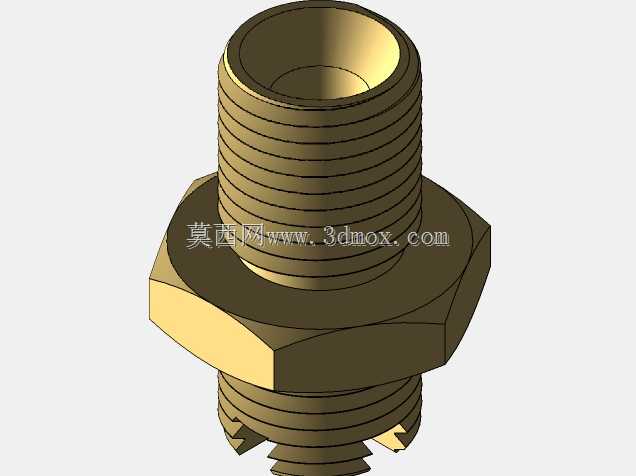

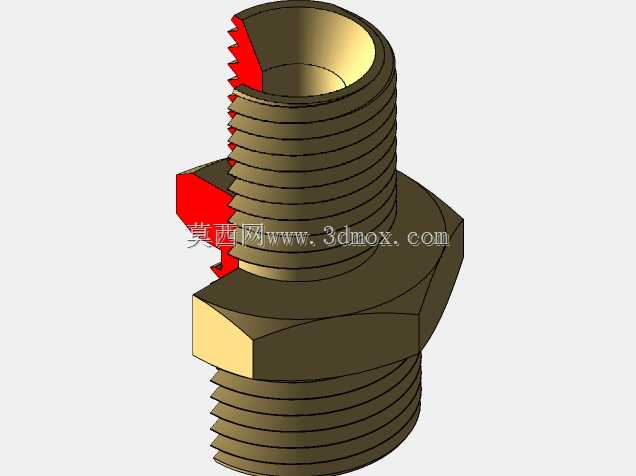

该结构为早期工业场景中应用的卧式梁式蒸汽动力联动装置，主要适配18-19世纪工矿厂区的集中动力供给需求，可同时为厂区内的水泵机组、加工机具、物料输送设备提供稳定的旋转动力输出，在集中供电网络尚未普及的工业生产阶段，是生产厂区核心的动力源设备，能够替代人力、畜力完成大负载、长时间的持续作业，大幅提升工矿生产的作业效率。整套装置采用卧式横梁作为核心动力传递构件，立式汽缸组件布置在横梁下方一侧，通过曲柄连杆结构将汽缸内活塞的直线往复运动转化为横梁的绕轴摆动，再通过另一侧的联动杆件将摆动转化为旋转动力输出，可同时驱动多台附属作业设备，其中配套的立式泵体组件可直接由横梁联动驱动，无需额外配置独立动力源，能够完成厂区供水、矿坑排水、流体输送等配套作业，实现动力输出与配套作业的一体化联动。在设计思路上，整套结构优先保障运行稳定性与部件耐用性，核心受力的横梁采用大截面铸铁构件加工，能够承受大扭矩传递过程中的形变应力，避免长期运行出现结构断裂；汽缸与活塞组件采用分级密封结构，配合黄铜材质的密封连接件与调节阀件，能够在高温高压蒸汽工况下长期保持密封性能，减少蒸汽泄漏带来的动力损耗；各转动铰接位置配置了可拆卸的润滑注油结构，日常运维时无需拆解主体结构即可完成润滑保养，降低长期运行的维护成本。外形与安装边界方面，整套装置采用立式落地安装结构，主体基座为厚重的铸铁一体式底座，可直接固定在厂区夯实的混凝土地基或石质地基上，无需额外搭建复杂的安装机架；整体布局沿横梁轴向展开，汽缸组件、泵体组件分别布置在横梁支点的两侧，安装时需预留足够的侧向操作空间用于阀门调节、部件检修，垂直方向需预留横梁摆动的安全间隙，避免运行过程中构件与周边设施发生碰撞干涉。装置上配置的多级调节阀件可实时调整蒸汽进气量，从而灵活调整动力输出的转速与扭矩，适配不同作业负载下的动力需求，在低负载工况下可减少蒸汽消耗，提升能源利用效率，在满负载工况下可输出足够扭矩驱动大负载设备启动运行。
