弹簧搭扣式安全连接环结构设计

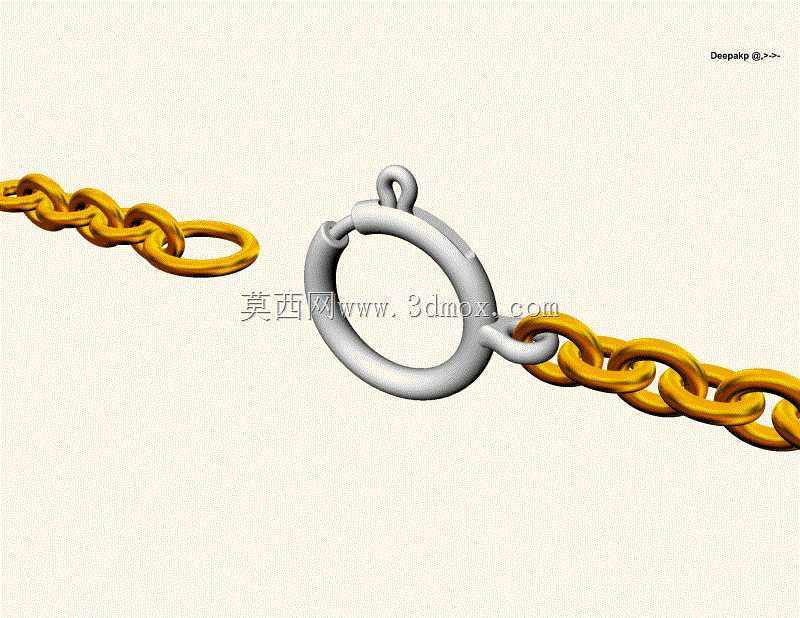

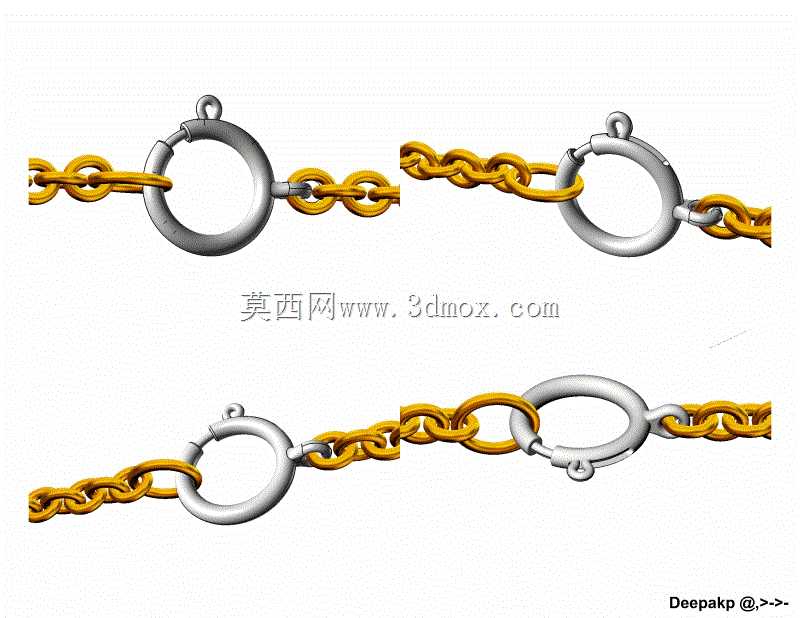

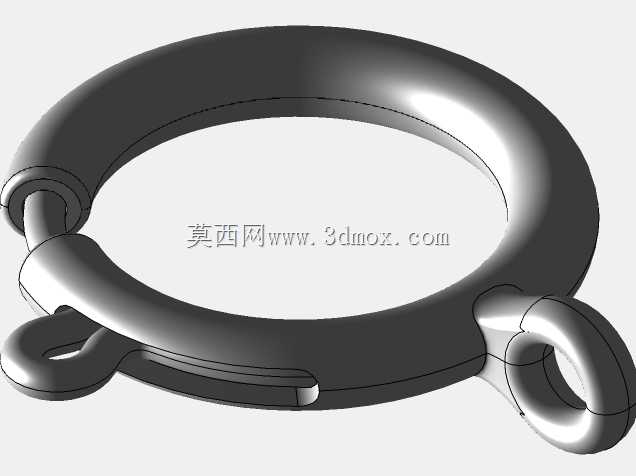

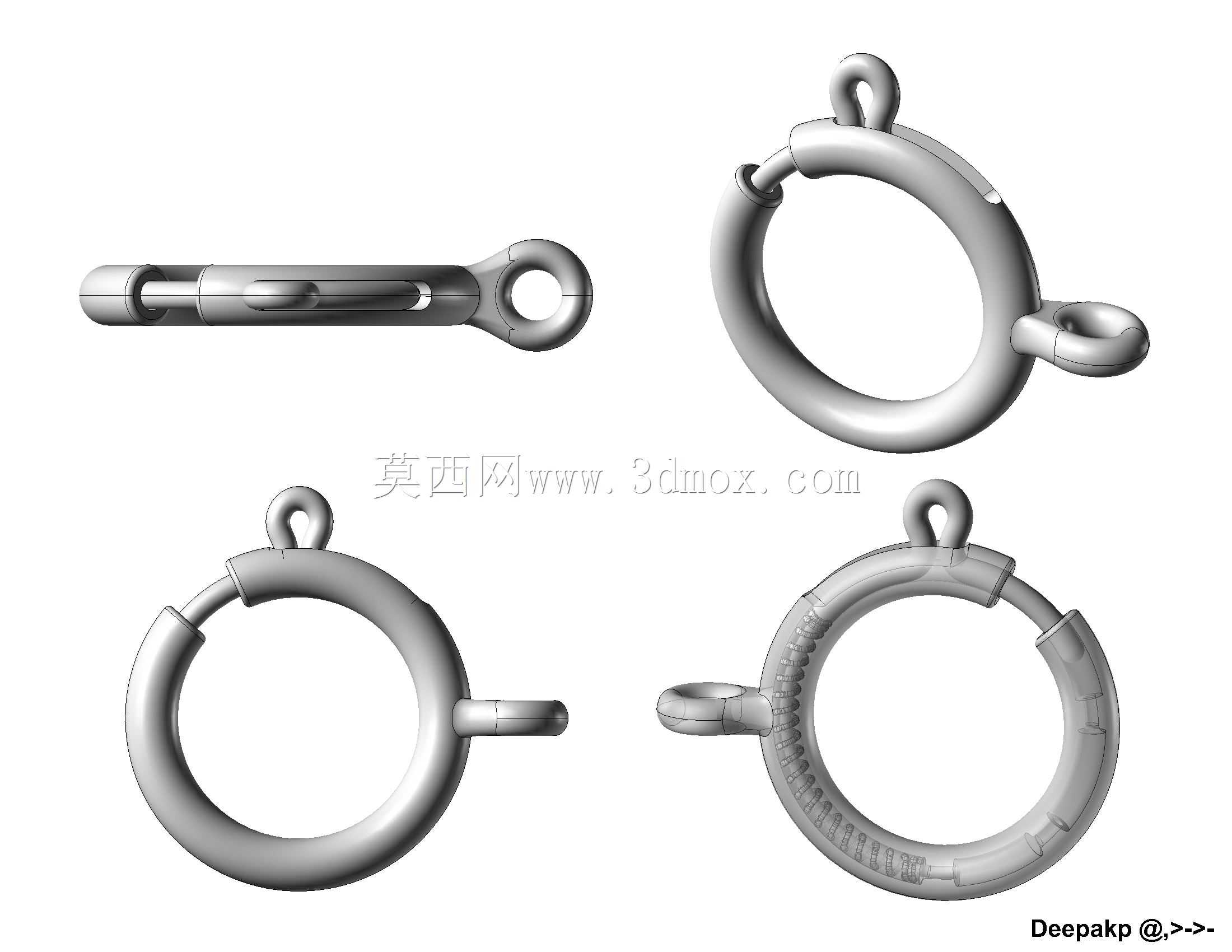

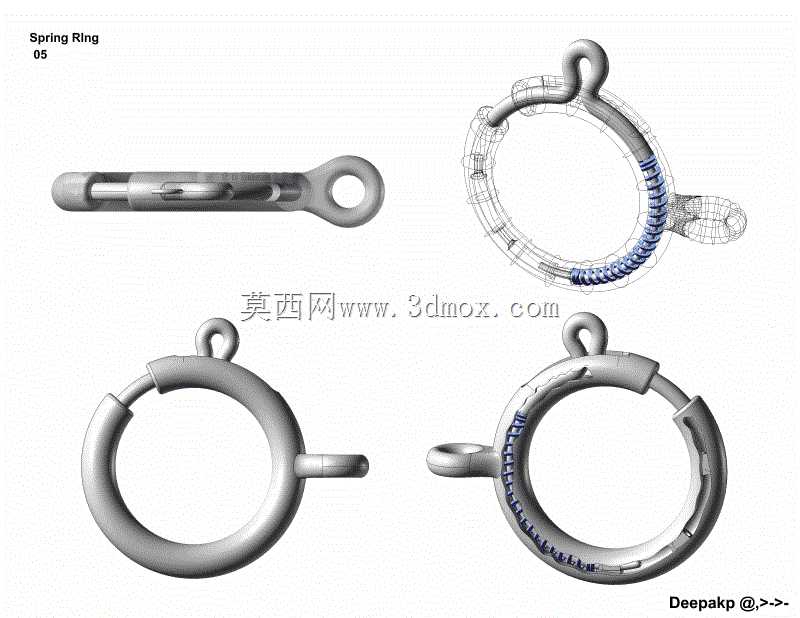

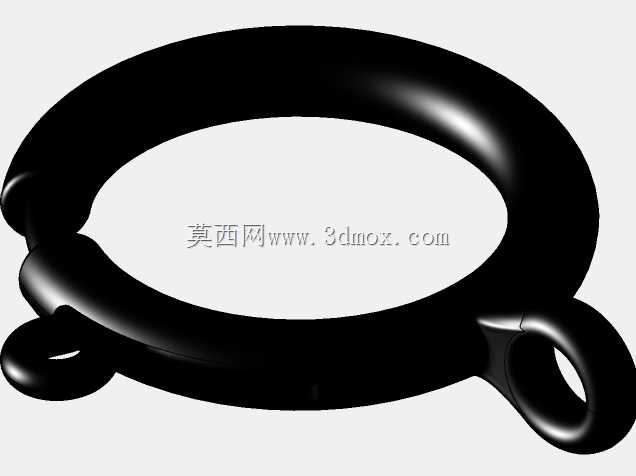

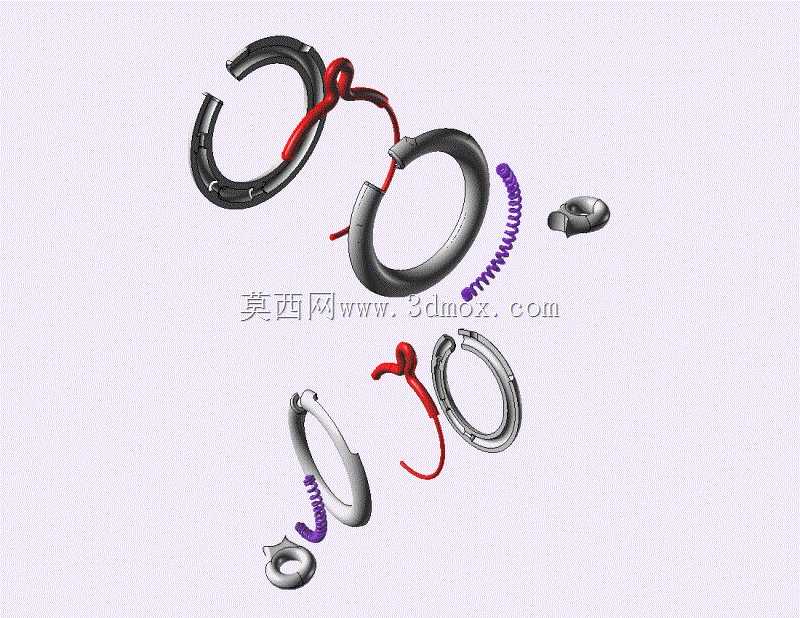

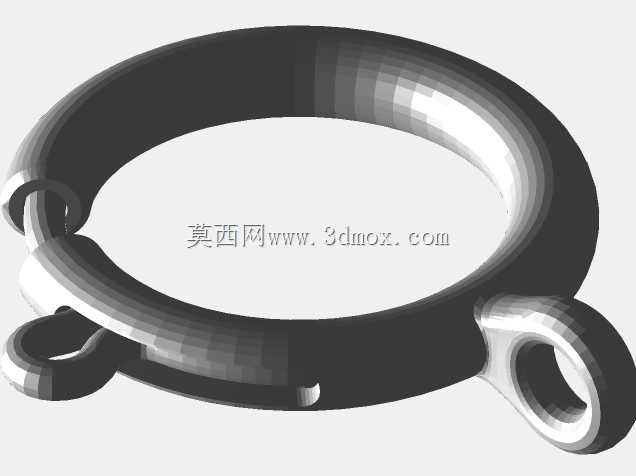

这款弹簧搭扣式安全连接环，是日常轻载连接场景中十分常用的快拆式连接件，在饰品佩戴、户外轻装挂载、小型设备舱盖快锁、布艺篷布边角固定等场景中都有广泛应用，能够在需要频繁开合的连接位置，兼顾连接可靠性与操作便捷性，无需额外工具即可完成快速拆装，大幅降低日常使用的操作成本。从实际功能特性来看，该连接件依靠内置的圆柱螺旋弹簧提供持续的复位压紧力，当使用者向后推动环体上滑动的小杠杆时，搭扣的锁止端会克服弹簧弹力向内收合，带动环体开口端张开，此时即可将需要连接的链条、挂绳、安装孔位等部件套入环内；松开杠杆后，弹簧会快速推动锁止结构复位，将环体开口完全封闭，锁止端与环体的贴合面设计有微小的倒扣限位结构，能够避免受外力拉扯时出现意外脱开的情况，即便在持续受拉的使用状态下，也能保持稳定的锁止效果，不会因为晃动、震动出现松脱。在设计思路上，这款连接环采用了一体化环体搭配内嵌弹簧锁舌的结构，整体没有外露的零散小零件，所有活动部件都集成在环体的内部槽位中，既能够避免弹簧、锁舌在使用过程中被异物卡滞，也能防止细小零件脱落丢失，提升产品的整体耐用性；环体外侧设置的两个挂耳结构，既可以作为操作时的受力支点，方便使用者施力推动锁杆开合，也可以作为额外的连接点位，适配多方向的挂载需求。从外形尺寸与安装边界来看，该连接环整体为正圆形闭环结构，闭合状态下环体的外轮廓光滑无尖锐凸起，不会刮蹭接触到的织物、皮肤或者设备表面，环体的内孔直径预留了充足的穿装空间，能够适配不同粗细的挂绳、链节以及不同厚度的安装片，安装时不需要在被连接件上加工复杂的配合结构，只需要预留能够穿过环体的通孔或者挂点即可完成装配，对安装面的平整度要求极低，哪怕是在软质面料、柔性绳索上也能正常使用。环体的开合行程经过精准计算，张开后的开口尺寸足够常规连接件直接穿入，不需要额外撬动或者扩张环体，操作时单手即可完成全部的开合与连接动作，使用门槛极低。
