180度回转式气动旋转致动器结构

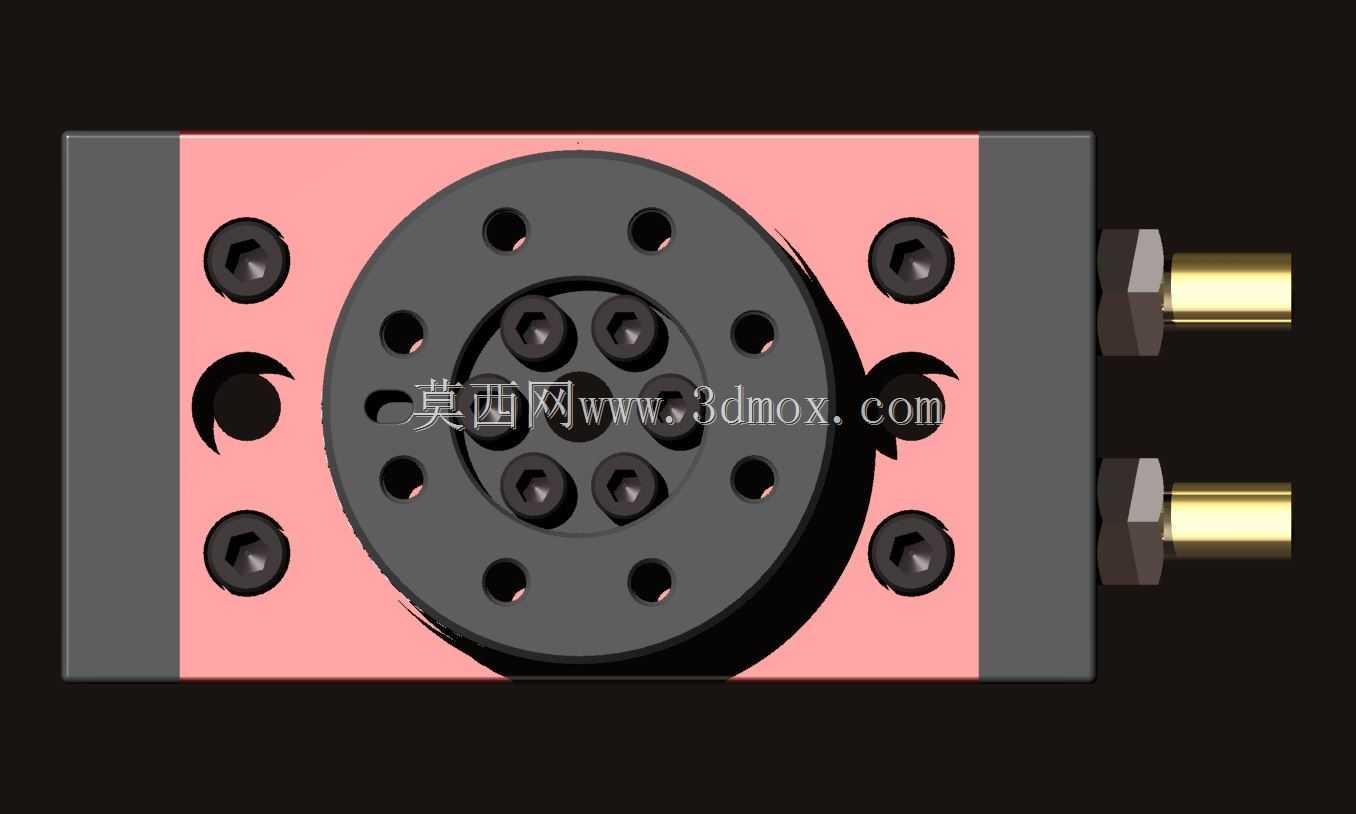

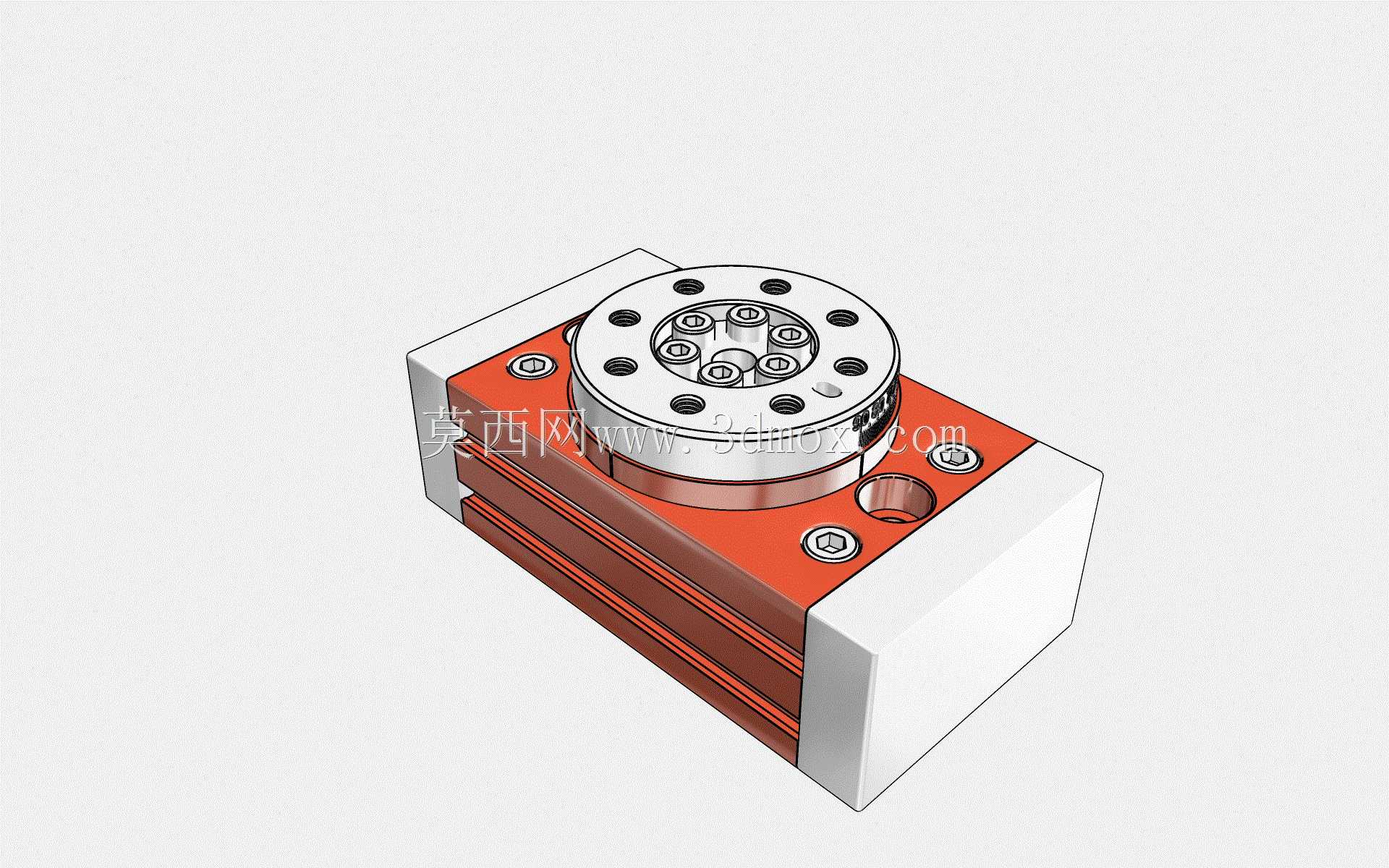

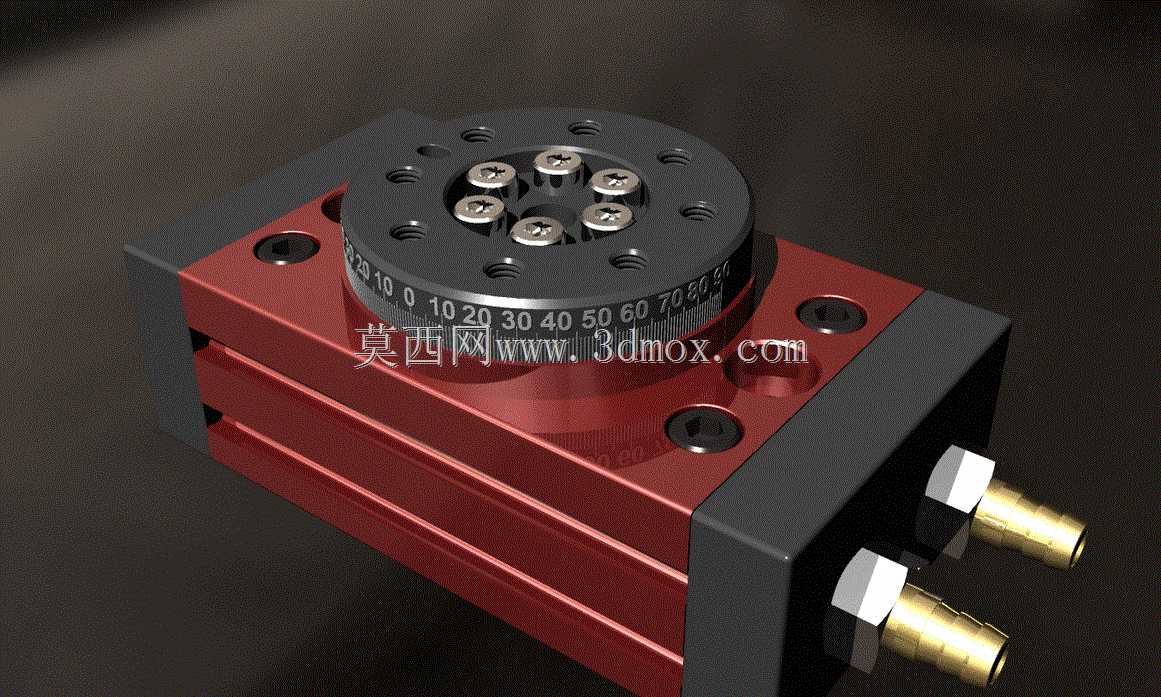

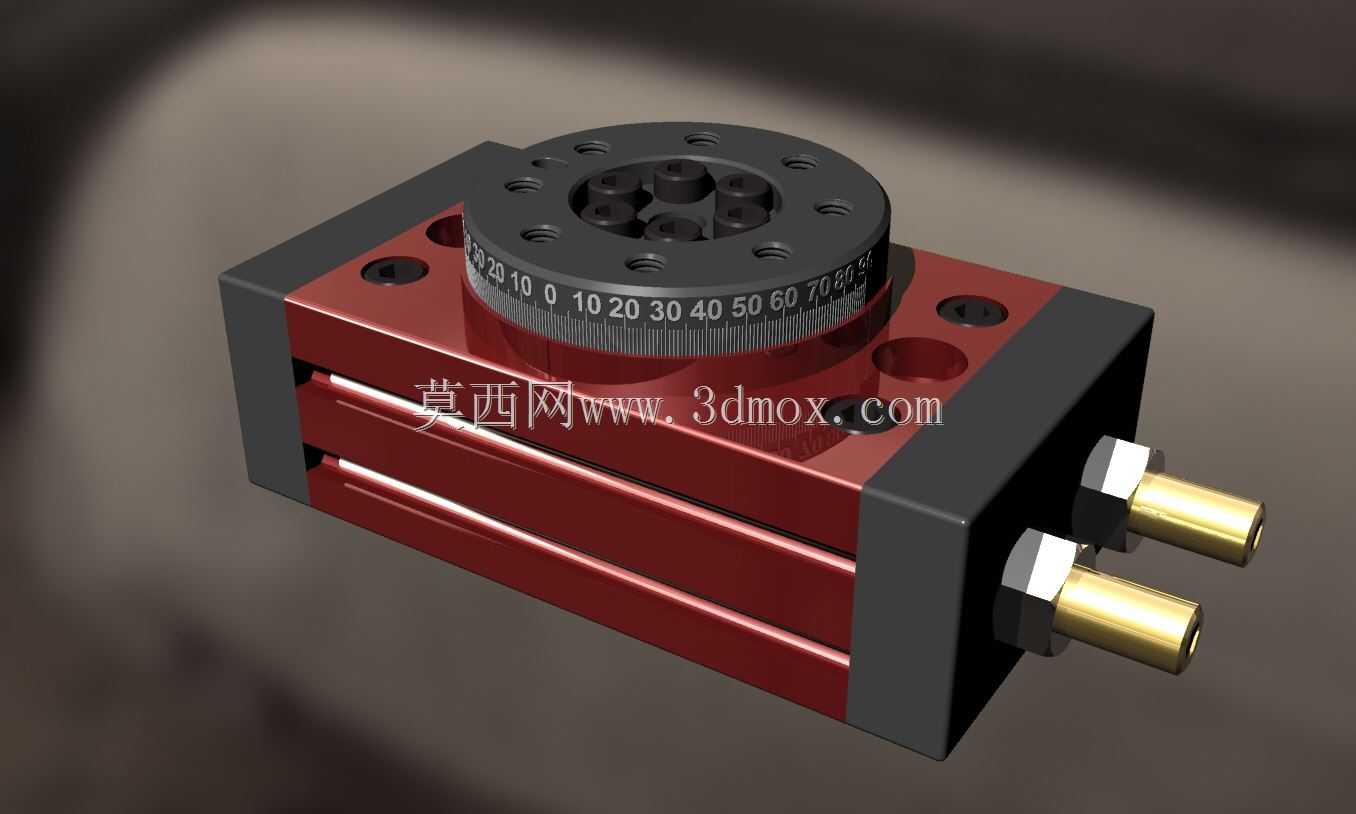

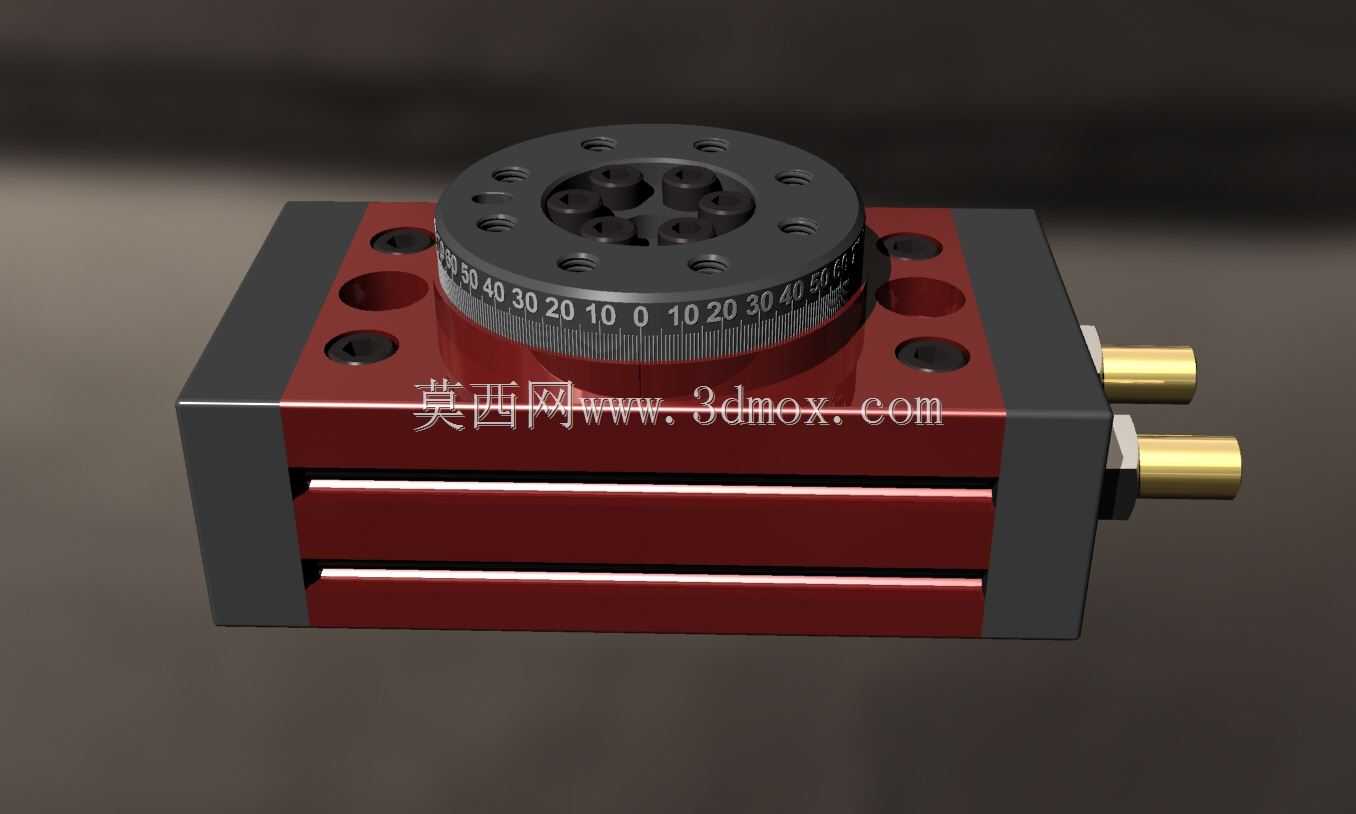

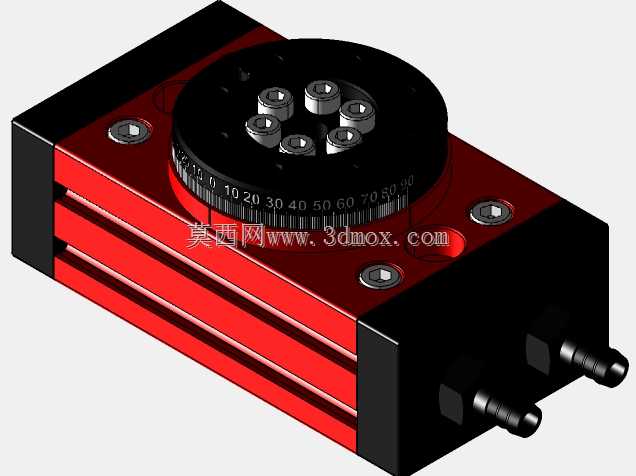

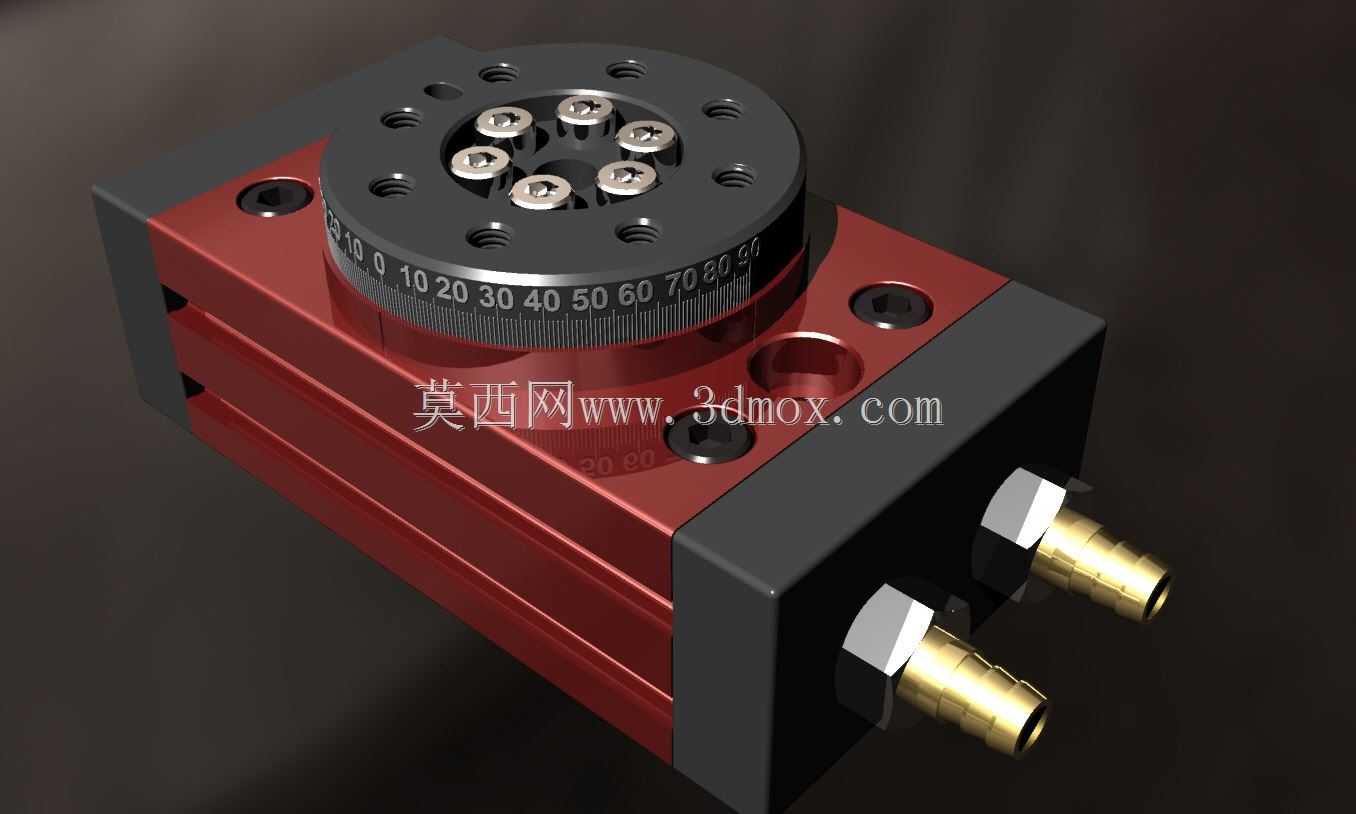

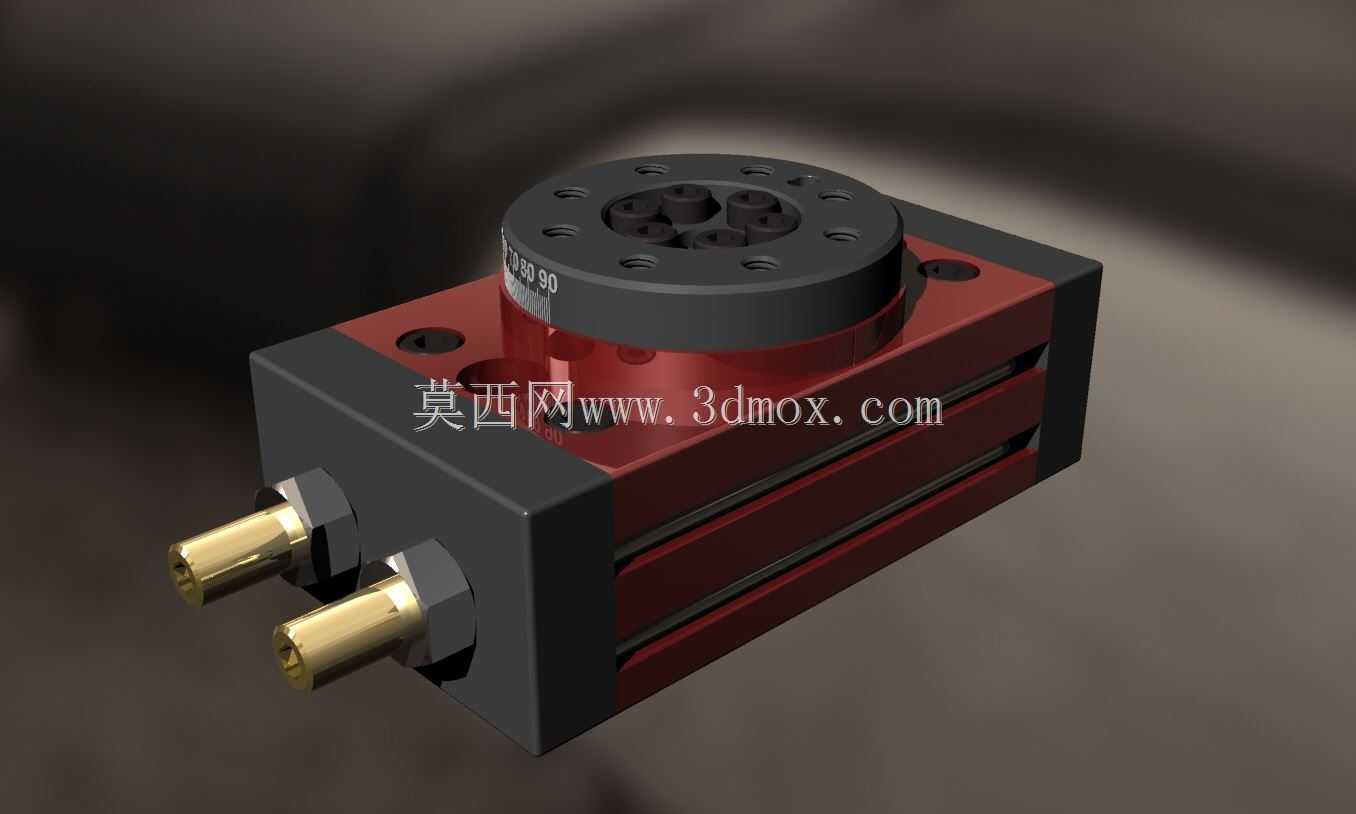

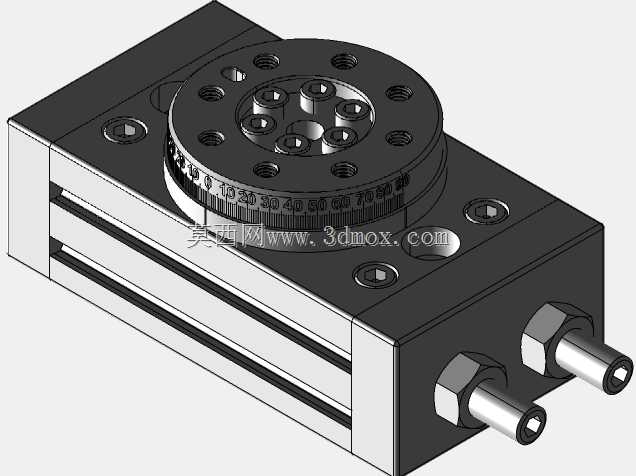

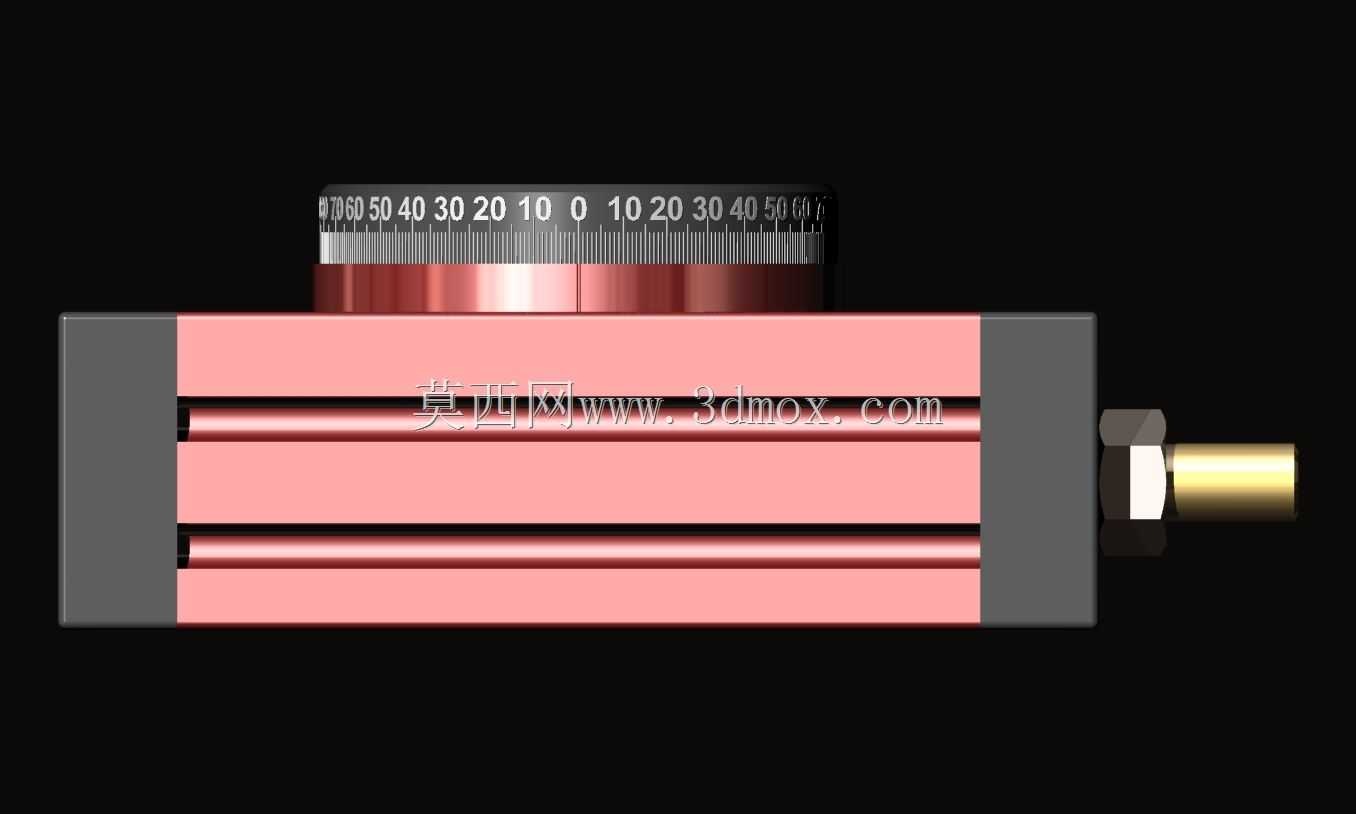

这款180度气动旋转致动器，是气动自动化回路中常用的角度执行部件，主要应用在3C电子装配生产线的工件换向、包装机械的工位转位、小型专机的夹具翻转、检测设备的工件姿态调整等场景中，依靠压缩空气作为动力源，输出精准的180度回转动作，相比电动转台具备响应速度快、结构紧凑、无需额外减速机构、过载自动保护的特性，适合频繁启停的往复回转工况。从功能特性来看，该致动器采用叶片式内部驱动结构，进气后推动内部密封叶片带动中心输出轴做定角度回转，两端设置硬质限位结构保证回转角度的重复定位精度，输出端采用标准转盘式安装面，盘面均匀布置多组内螺纹安装孔，可直接适配不同规格的气动手指、工装夹具、吸盘支架等末端执行件，无需额外设计转接板，大幅缩减集成装配的工作量。本体两侧设置标准快插式气嘴接口，可直接匹配常规气动软管，气路连接简单便捷，本体侧面的刻度标识可直观反馈当前输出轴的回转角度，方便调试阶段的零点校准与角度确认。在设计思路上，这款致动器采用模块化紧凑布局，将驱动腔体、输出轴、密封结构、限位结构全部集成在方形本体内部，主体采用硬质阳极氧化铝合金材质加工，在保证整体结构强度的同时有效降低自身重量，输出转盘采用合金钢材质经表面硬化处理，提升安装接触面的耐磨性能，两端端盖采用内六角螺丝锁紧，方便后期维护时更换密封件。外形尺寸上采用方形本体设计，安装边界规整，本体底部与侧面均预留标准安装孔位，支持水平、垂直、侧向等多种安装方式，可直接固定在型材机架、设备安装板上，不会与周边的气动元件、走线槽产生结构干涉，适配绝大多数小型自动化设备的安装空间要求。回转过程中输出扭矩平稳，启动压力低，在0.5MPa标准工作气压下可输出稳定的回转扭矩，带动额定负载完成180度的平稳转位，运行过程无冲击、无卡顿，可搭配磁性开关实现回转位置的信号反馈，接入设备PLC控制系统完成全自动化的动作循环，在小负载高速回转工位上可替代传统的电机加凸轮分割器结构，有效降低设备的整体制造成本与占用空间。
