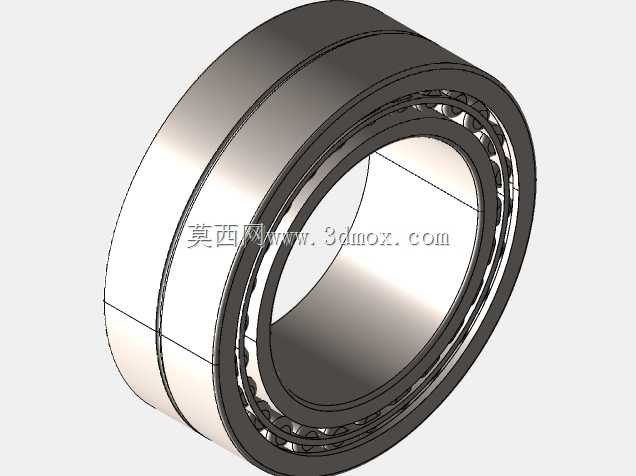

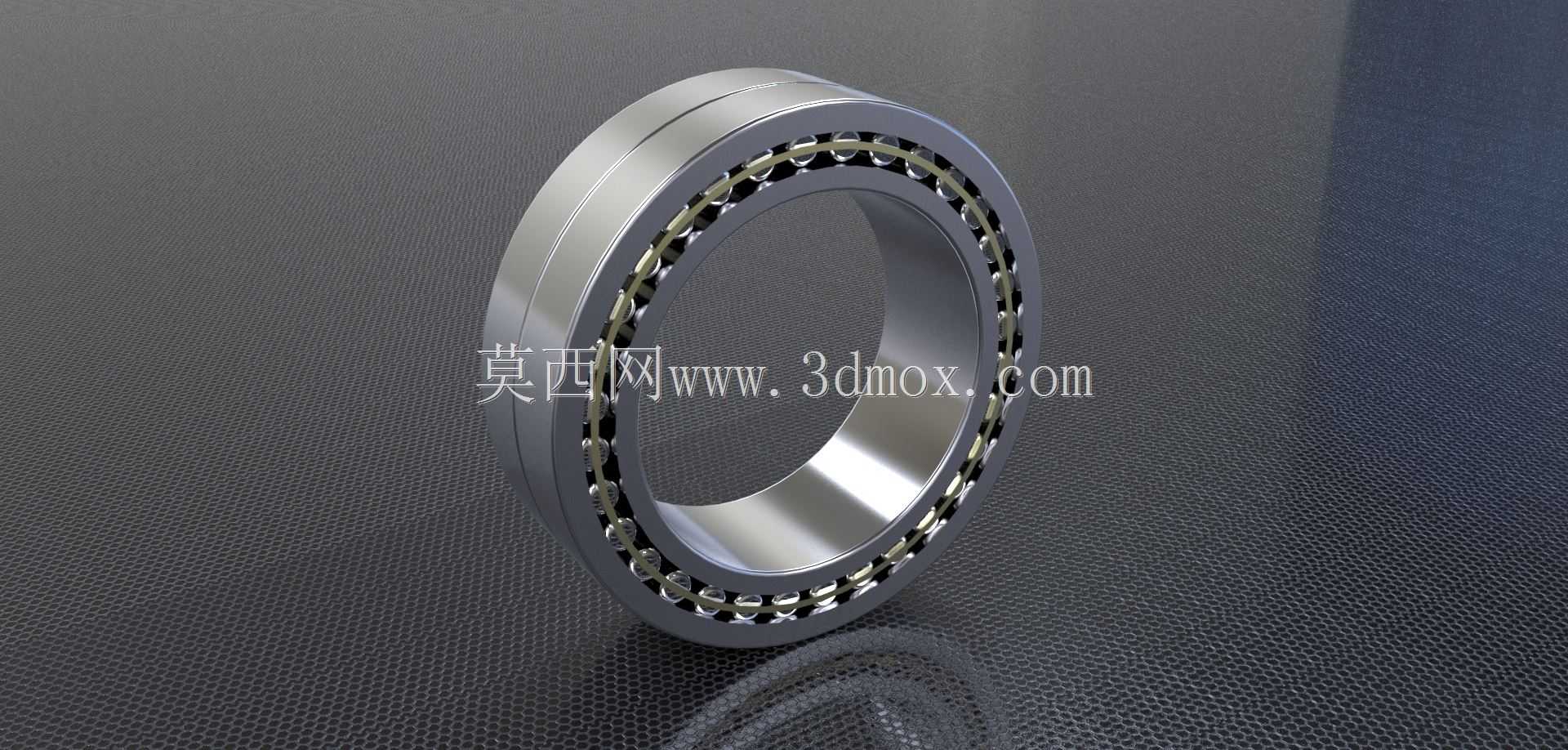

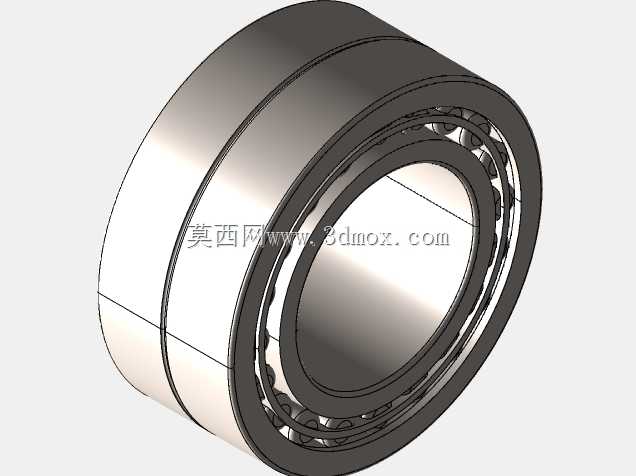

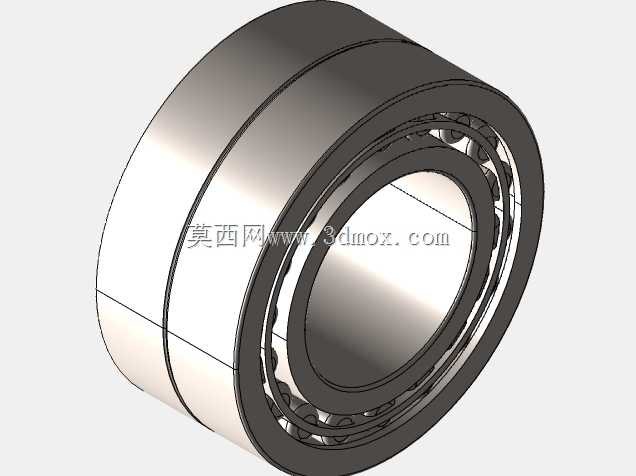

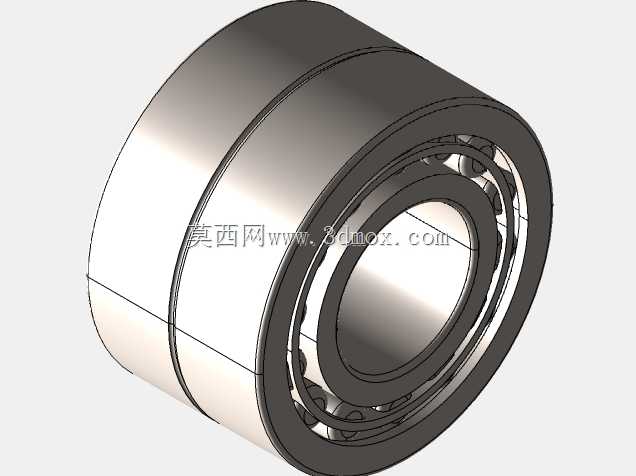

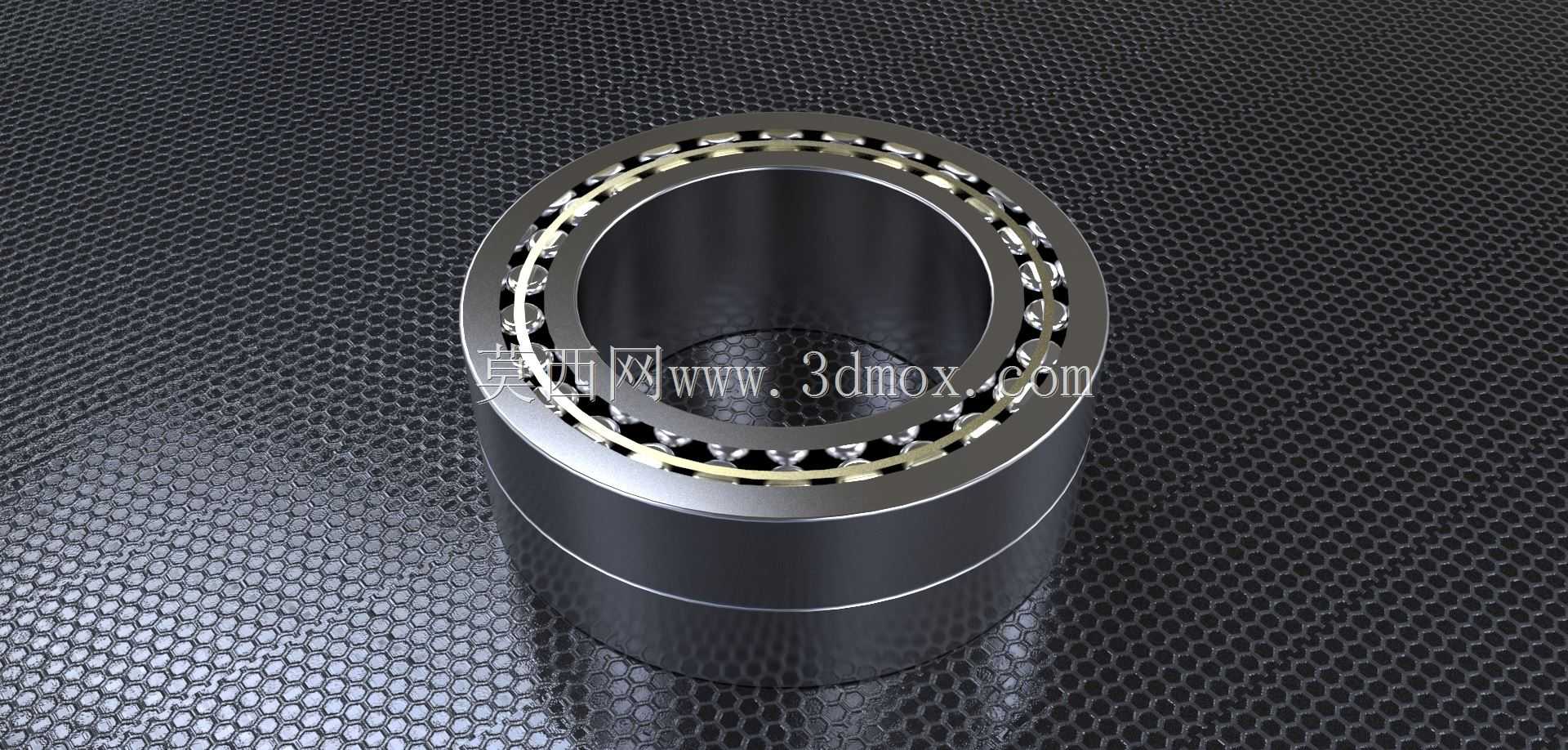

多规格SKF系列滚针轴承三维设计

滚针轴承作为机械传动系统中承担径向载荷的核心支撑部件，广泛应用于各类空间受限、载荷密度要求高的工业场景中，从汽车变速箱的传动齿轮支撑、机床主轴的辅助定位，到纺织机械、工程机械的铰接部位，都能看到这类轴承的应用身影。不同于常规深沟球轴承，滚针轴承采用细长型滚子作为滚动体，在相同径向承载能力下，其截面尺寸远小于同内径的其他轴承类型，能够大幅压缩传动机构的安装空间，帮助整机设备实现紧凑化、轻量化的设计目标。

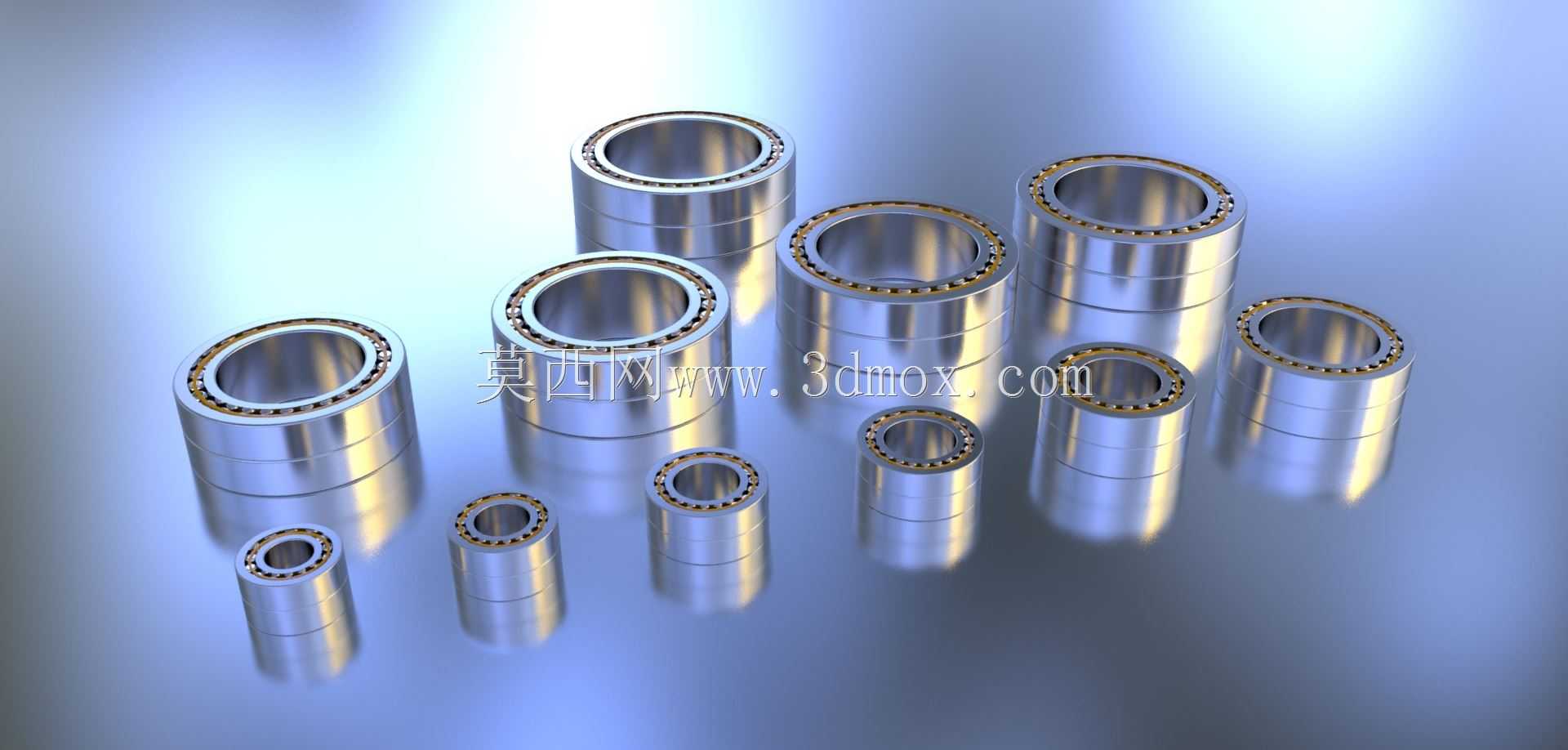

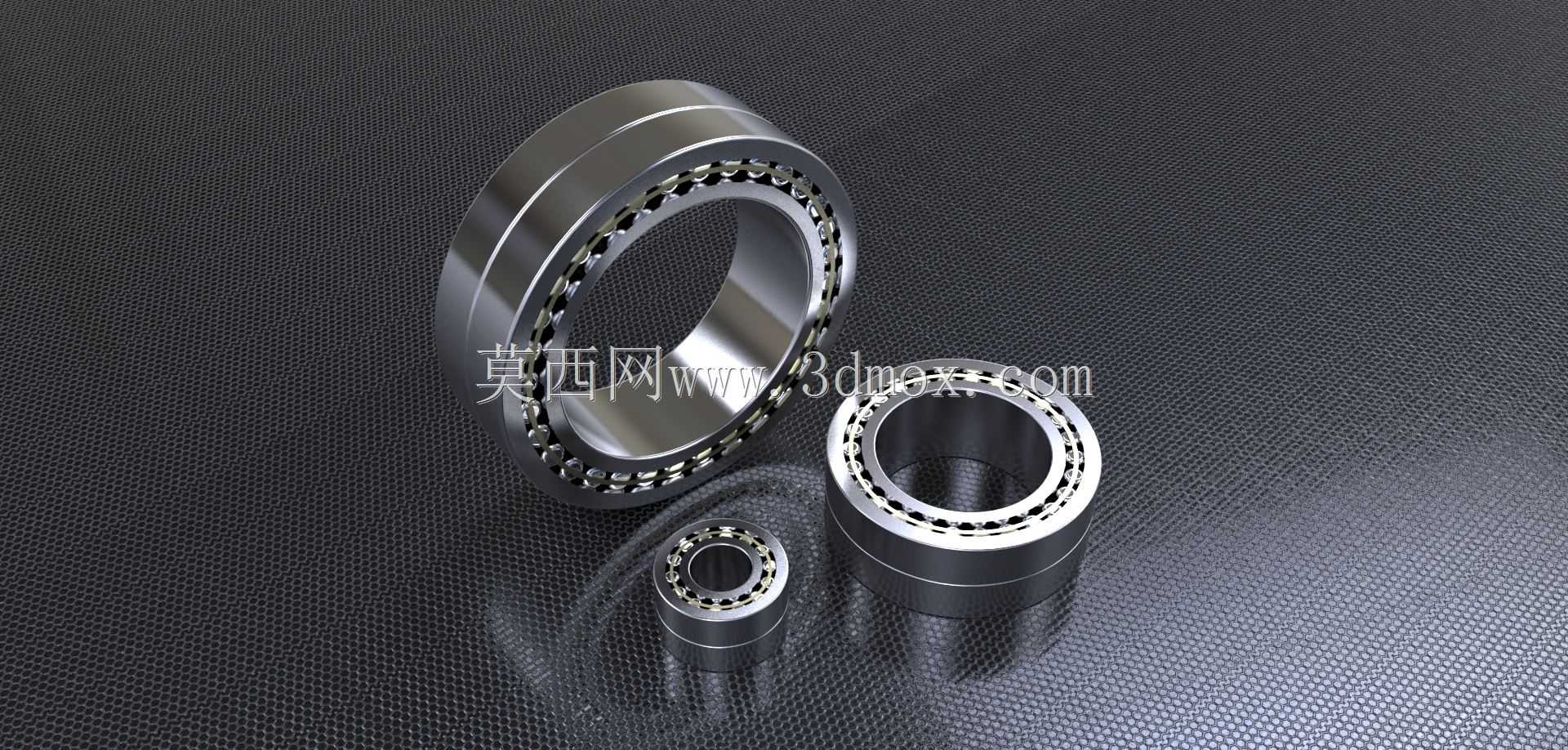

本次呈现的系列滚针轴承覆盖了从10mm到50mm的多档内径规格，每一款产品都严格遵循SKF成熟的滚针轴承设计规范，在结构设计上充分考虑了实际工况的使用需求：外圈采用高碳铬轴承钢整体淬硬工艺，滚道表面经过精密磨削处理，表面粗糙度控制在极低水平，能够有效降低滚动体运转过程中的摩擦损耗，延长轴承的疲劳使用寿命；保持架采用冲压钢质结构，均匀分隔每一根滚针，避免滚动体在运转过程中发生相互摩擦、歪斜的问题，即使在高速运转工况下也能保证滚针的姿态稳定，降低运转噪音与温升。

在安装边界设计上，不同内径规格的轴承对应匹配不同的轴径公差与座孔公差要求，设计过程中充分考虑了过盈配合的安装余量，同时预留了合理的润滑脂存储空间，轴承两端的密封结构能够有效阻挡外界粉尘、水汽进入轴承内部，同时避免润滑脂泄漏，减少设备日常维护的频次。针对不同的应用场景，该系列轴承既可以作为无内圈结构直接安装在淬硬处理的轴颈上，进一步压缩径向安装尺寸，也可以搭配配套内圈使用，降低对轴加工精度的要求，适配不同加工条件的主机厂装配需求。

从功能特性来看，该系列滚针轴承具备极高的径向承载能力，能够承受较重的冲击载荷，同时滚针与滚道的线接触设计保证了轴承在偏载工况下依然能够稳定工作，不会出现局部应力集中导致的早期失效问题。在设计过程中，每一个规格的轴承都经过了装配干涉校验，滚动体与滚道的接触角、滚针的凸度设计都经过优化，能够有效降低边缘应力集中的问题，即使在轴存在少量挠曲变形的情况下，轴承依然能够保持良好的运转状态，为传动系统提供稳定可靠的旋转支撑。
