数控加工用拖刀执行组件结构设计

这款数控拖刀组件是面向数控铣削、板材精密切削加工场景开发的专用执行部件，主要适配中小型CNC加工设备的主轴输出端，承担软质板材、复合材料、薄型金属工件的轮廓拖切、倒角修边、刻线加工等作业任务，能够在不更换主轴刀具的前提下，拓展普通数控设备的柔性加工能力，解决常规立铣刀加工薄软材料时易粘刀、起毛边、轮廓崩损的常见加工痛点。

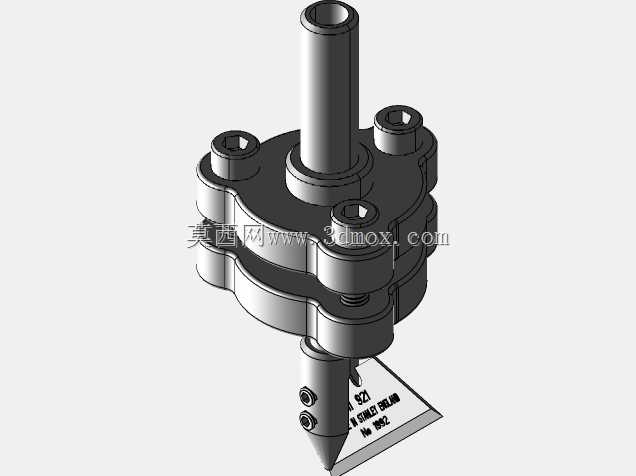

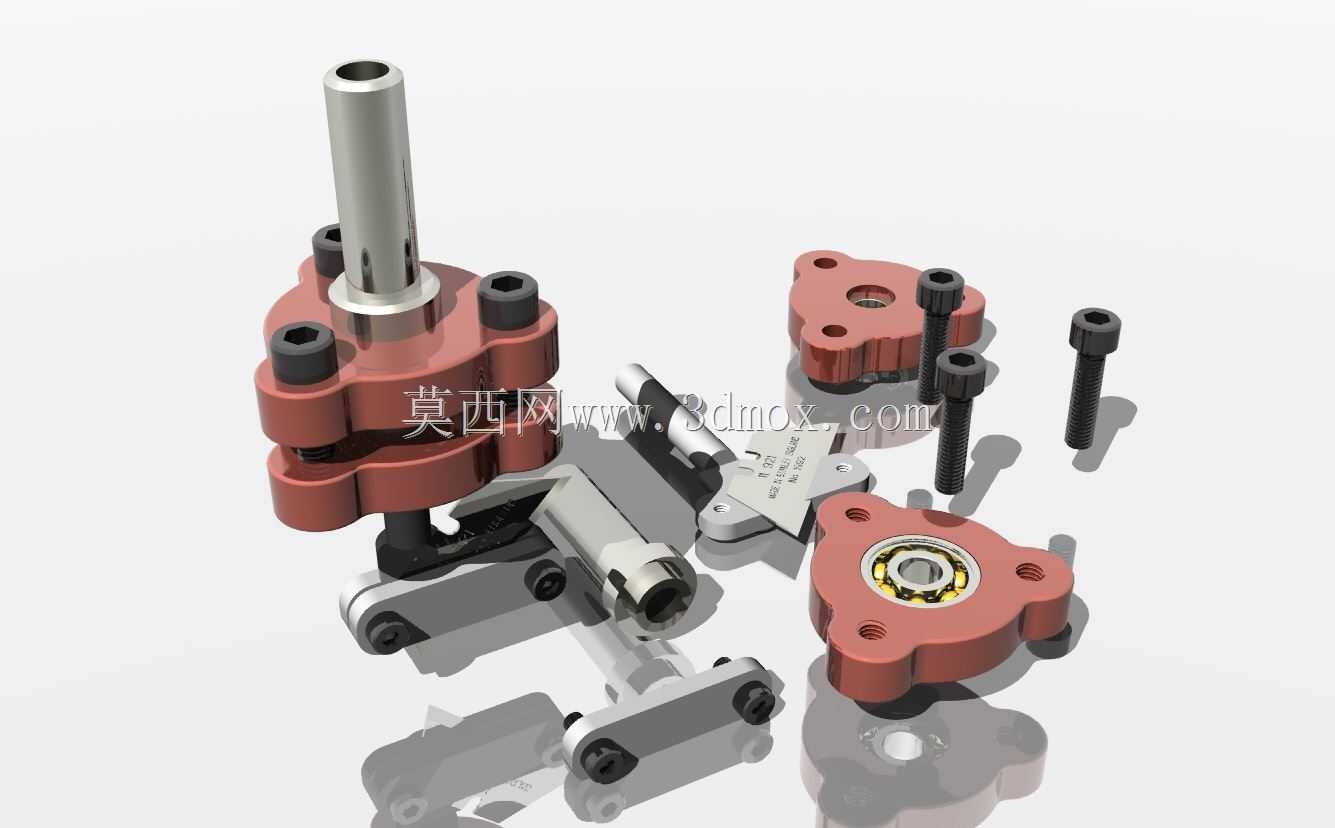

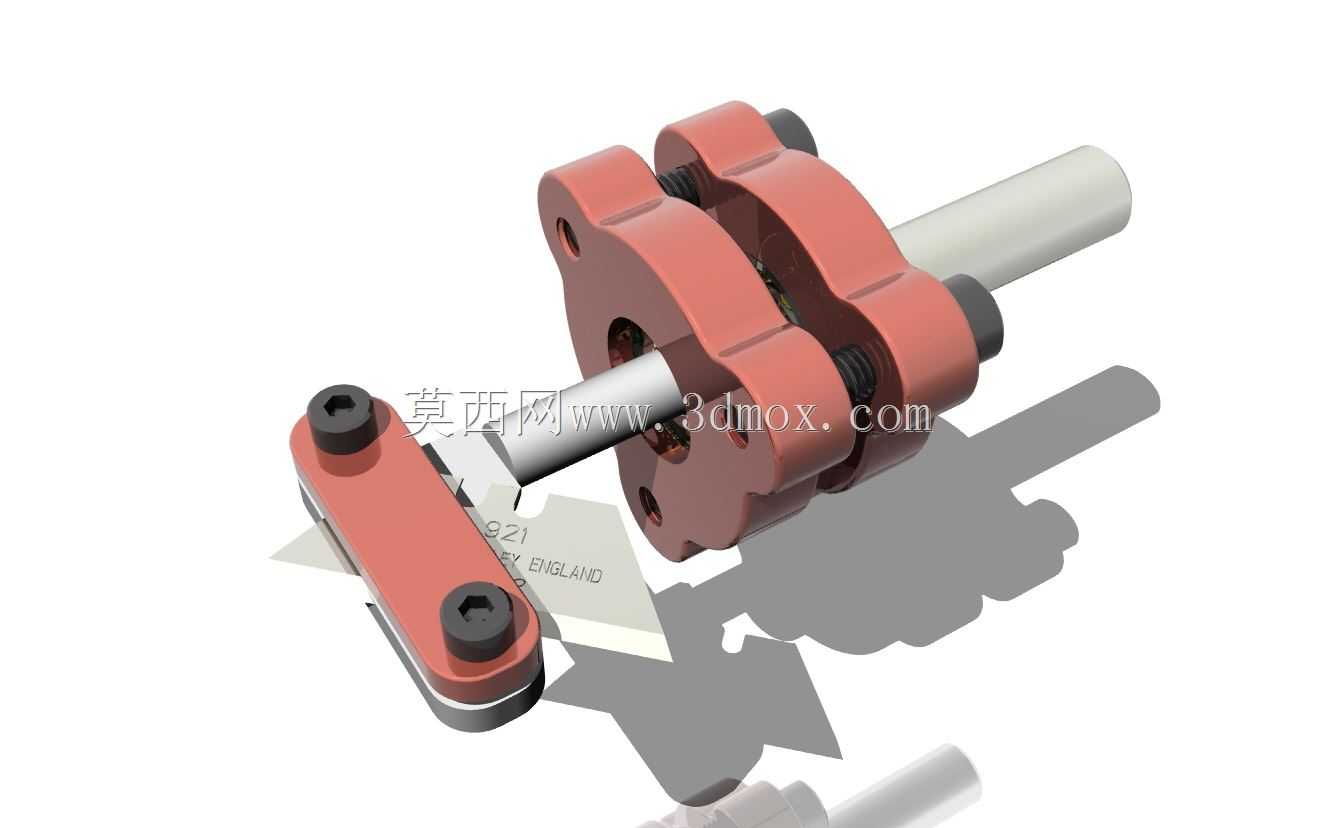

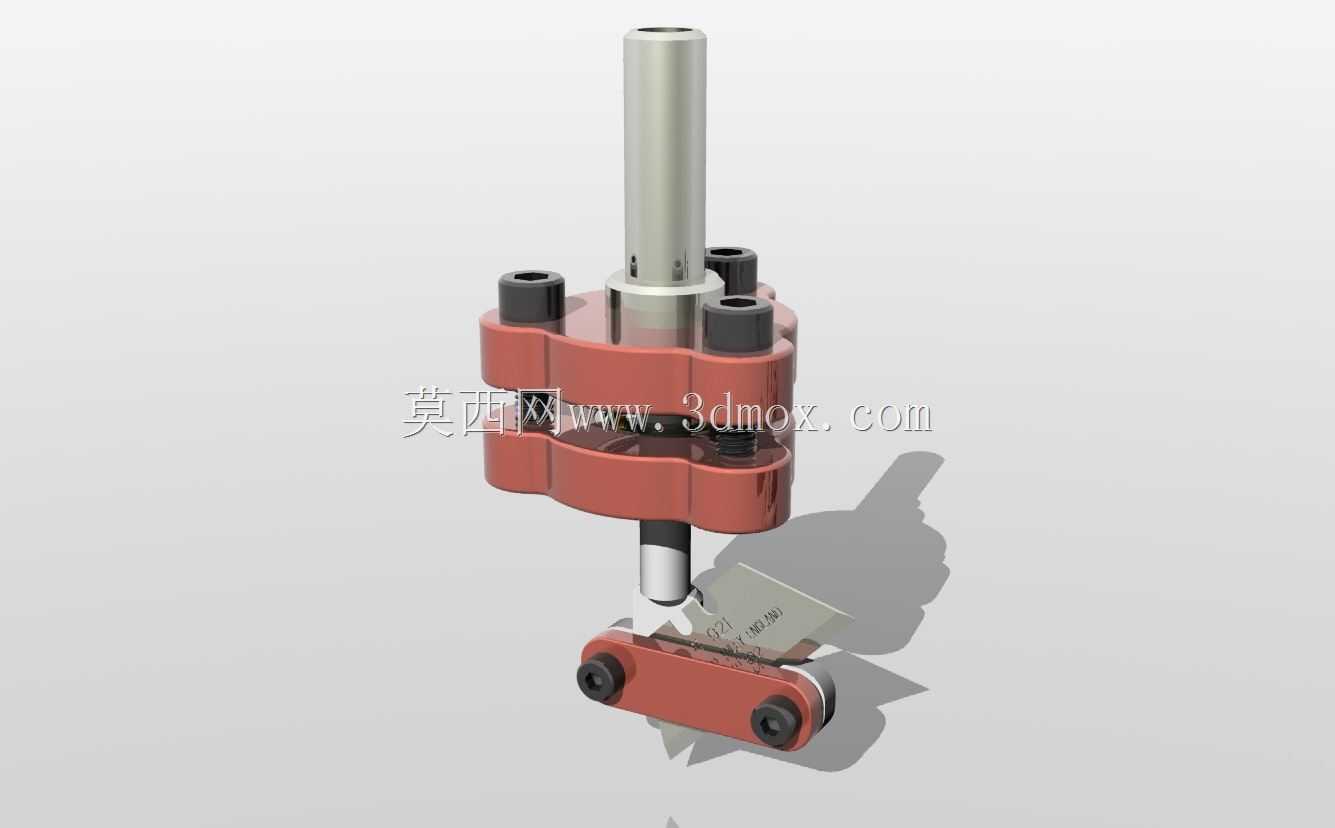

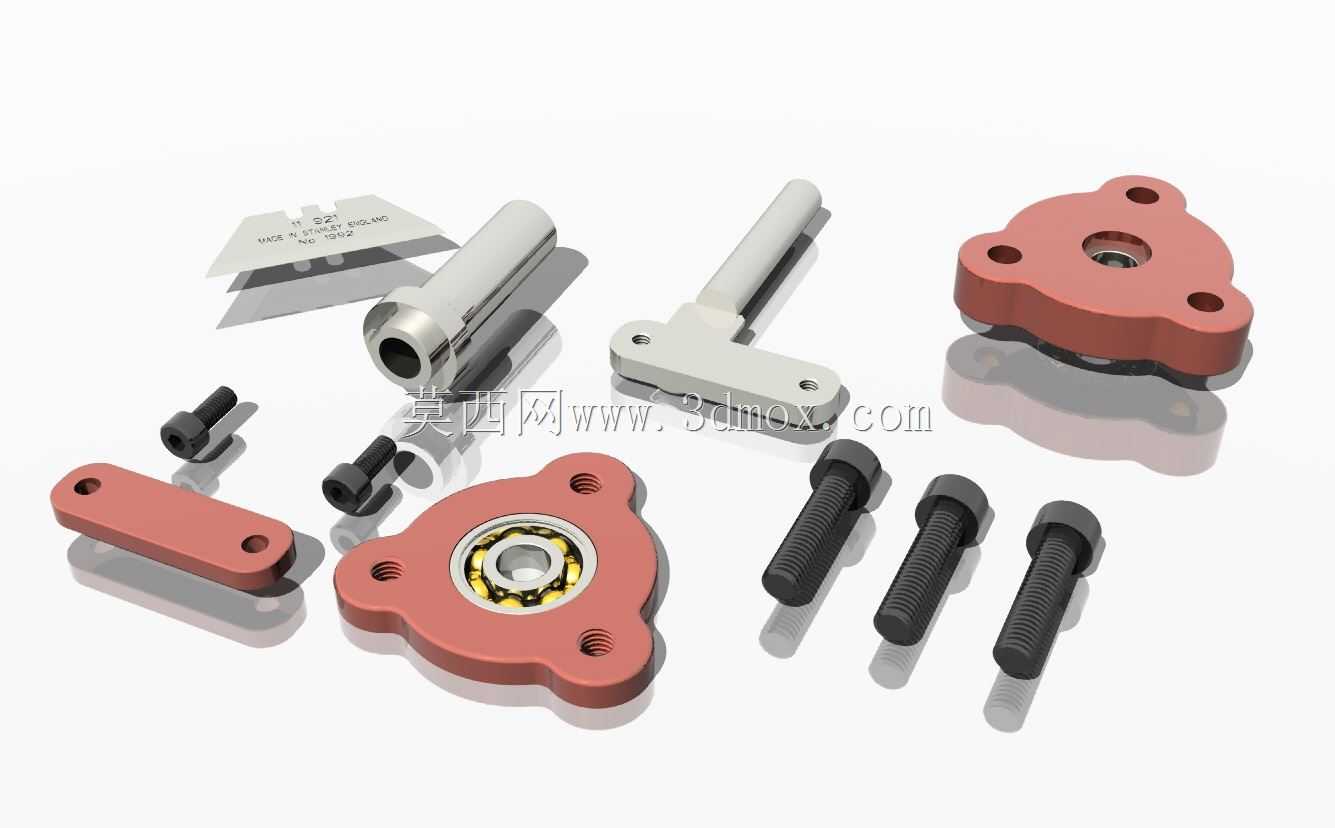

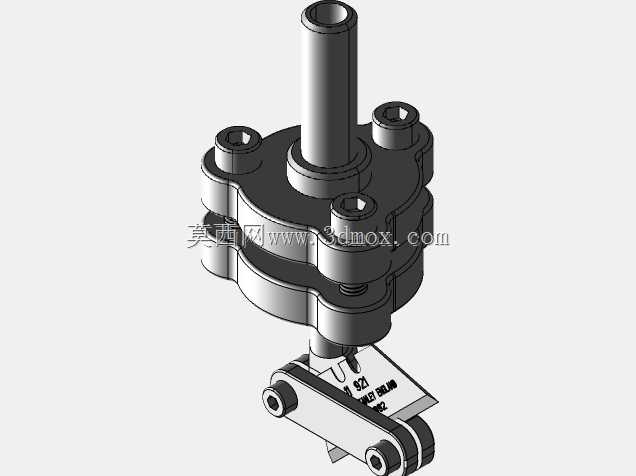

从功能特性来看，该组件采用分体式夹装结构设计，上下两组对称的锁紧夹座通过高强度内六角螺栓实现与主轴杆的抱紧固定，夹座与主轴接触面做了防滑咬合纹理处理，能够在高速进给作业时避免组件打滑偏移，保证切削轨迹的精度稳定性。中间的弹性缓冲结构可以在刀具接触工件表面时提供自适应的浮动行程，当工件表面存在微小平面度误差时，刀头能够自动贴合工件轮廓，避免出现过切或者切不透的问题，有效降低次品率。下端的刀头固定座采用快拆式设计，无需完全拆解主体结构即可完成刀片的更换与角度调整，大幅减少设备停机调试的时间。

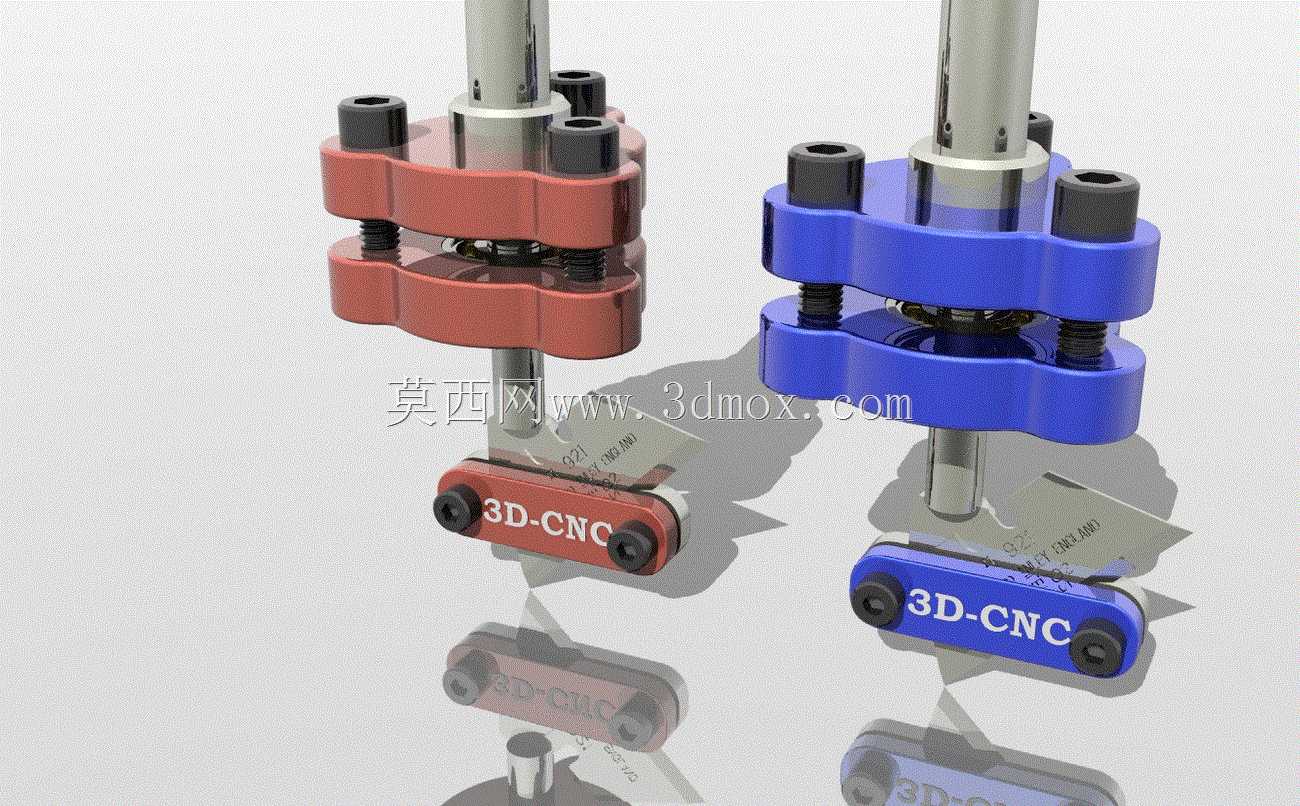

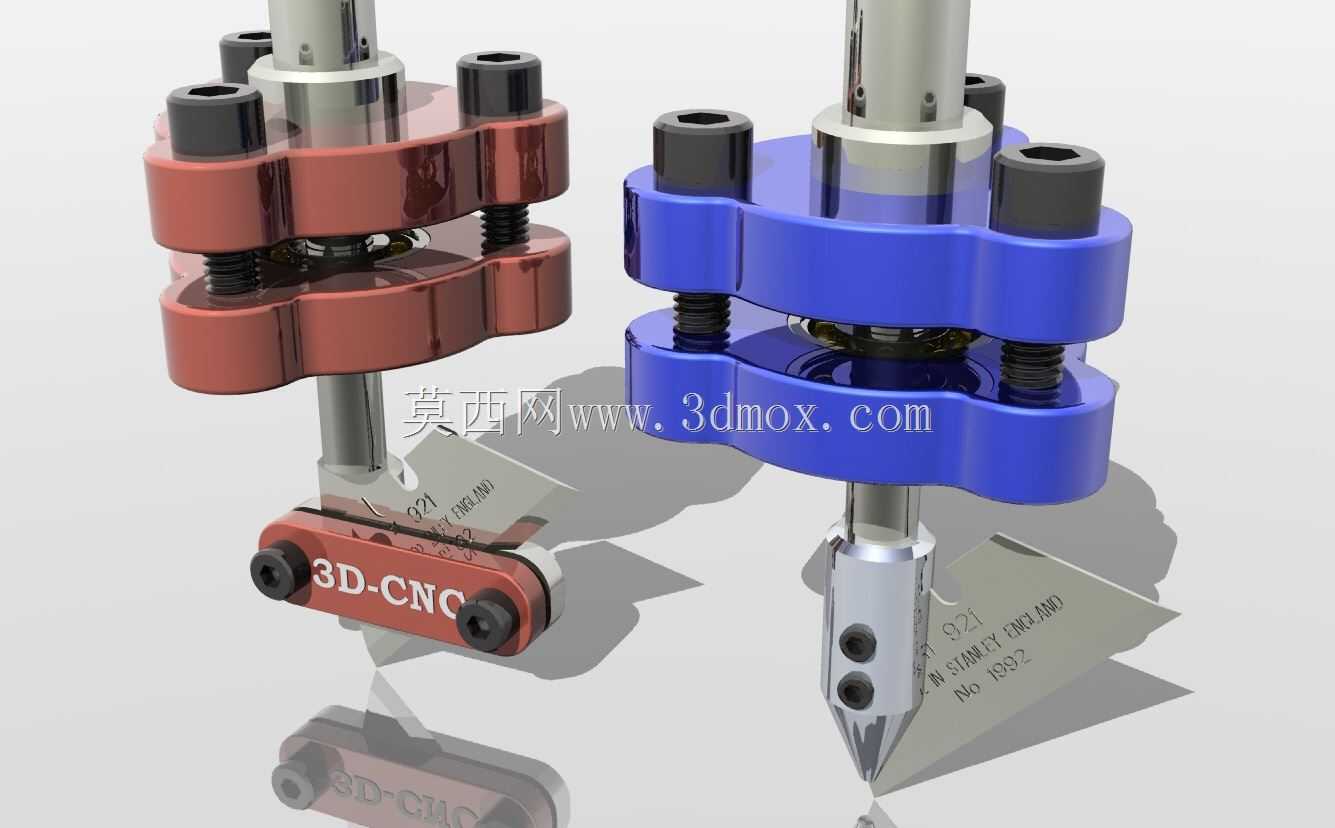

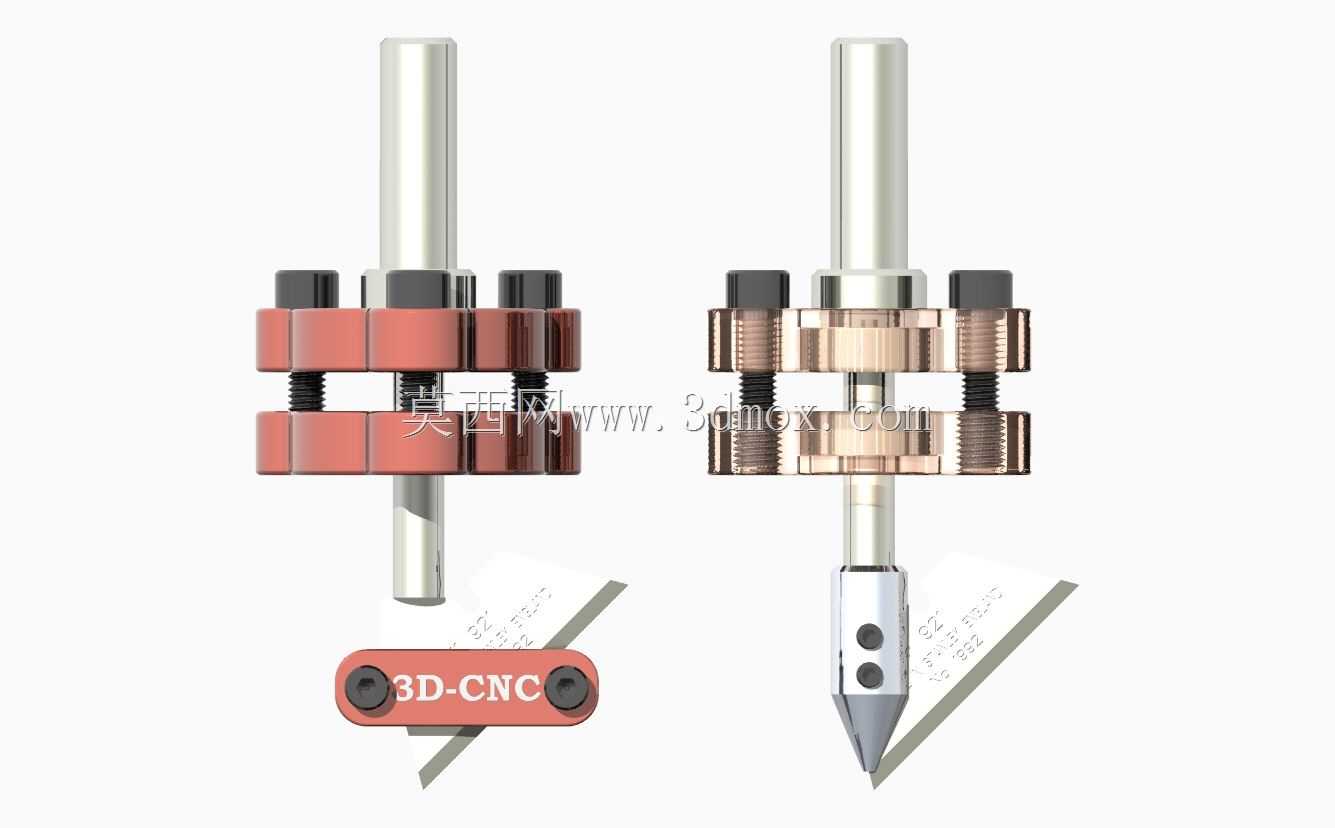

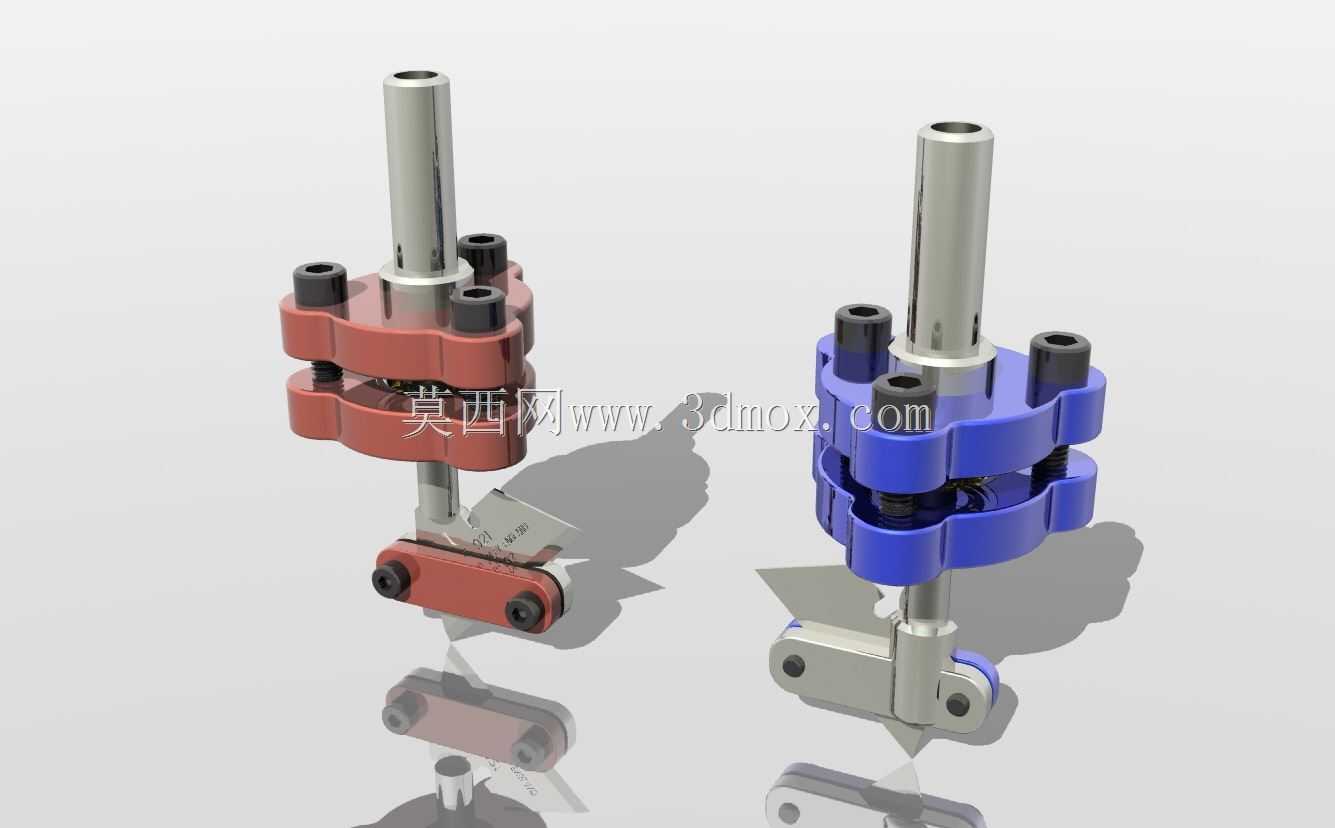

在设计思路上，这款组件充分考虑了现场加工的安装适配性，整体采用对称式布局，重心与主轴轴线完全重合，高速旋转时不会产生偏心振动，能够适配最高8000转的主轴转速工况。夹座的外轮廓做了圆弧过渡处理，没有突出的尖锐棱角，既能够避免加工过程中剐蹭工件或者工装夹具，也能减少旋转过程中的风阻与噪音。两款不同配色的主体结构分别对应不同的切削负载场景，红色款针对硬质板材切削做了加厚夹座设计，刚性更强，适合大进给量的粗切作业；蓝色款采用轻量化镂空结构，转动惯量更小，适合高速精密切削作业。

从安装边界来看，该组件的夹持内径适配行业通用的20mm直径标准主轴杆，整体安装后轴向总长度控制在120mm以内，最大旋转外径为65mm，安装时不会和常见的机床工作台、平口钳、真空吸附平台等工装产生干涉，无需对原有设备做任何改造即可直接装夹使用。刀头的伸出长度可以通过调整下端固定座的锁紧位置实现0-15mm范围的无级调节，能够匹配不同厚度工件的加工深度需求，刀片采用标准的通用美工刀片规格，采购替换成本极低，适合中小型加工车间的批量生产使用。
