低成本中密度纤维板结构数控铣床

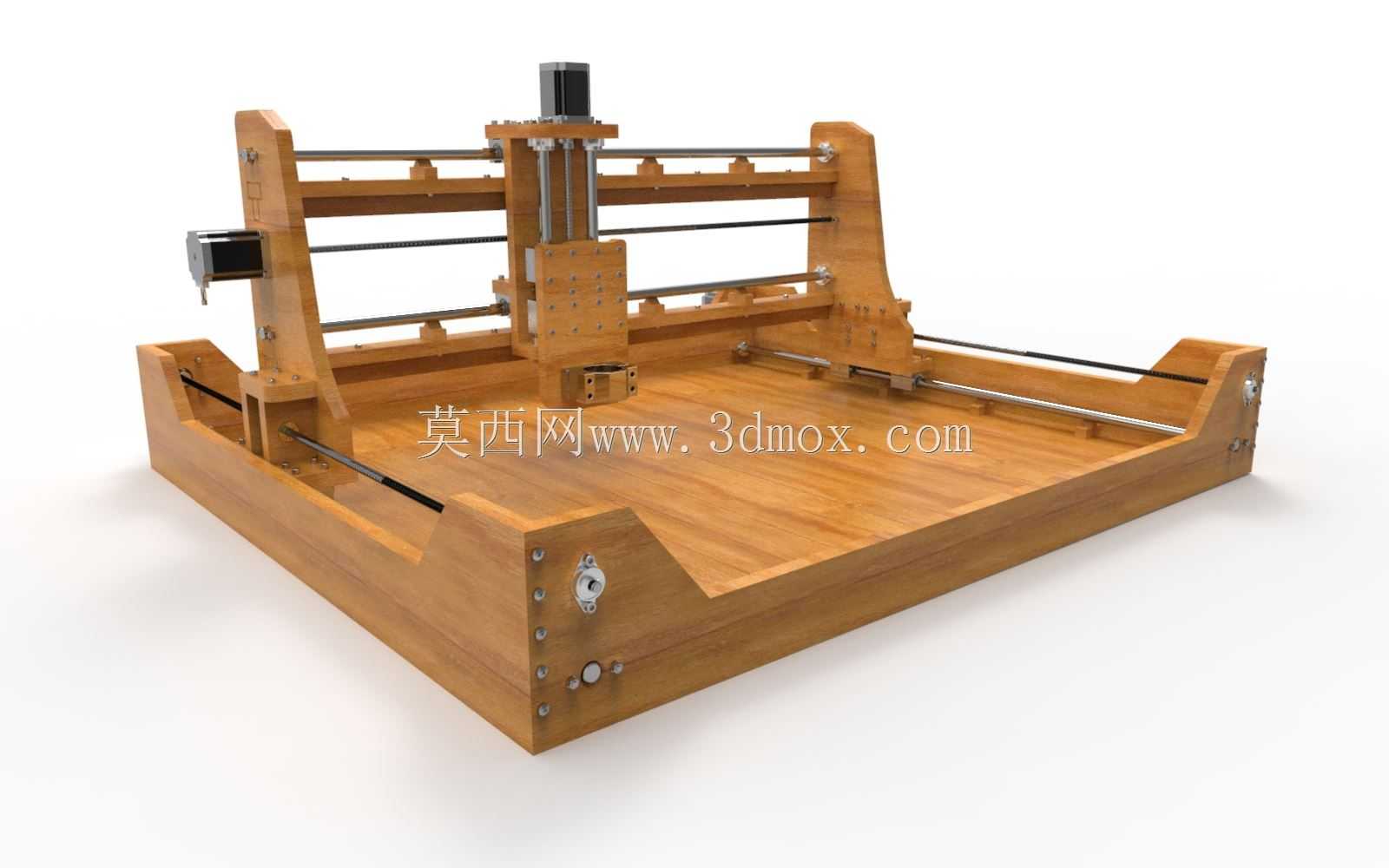

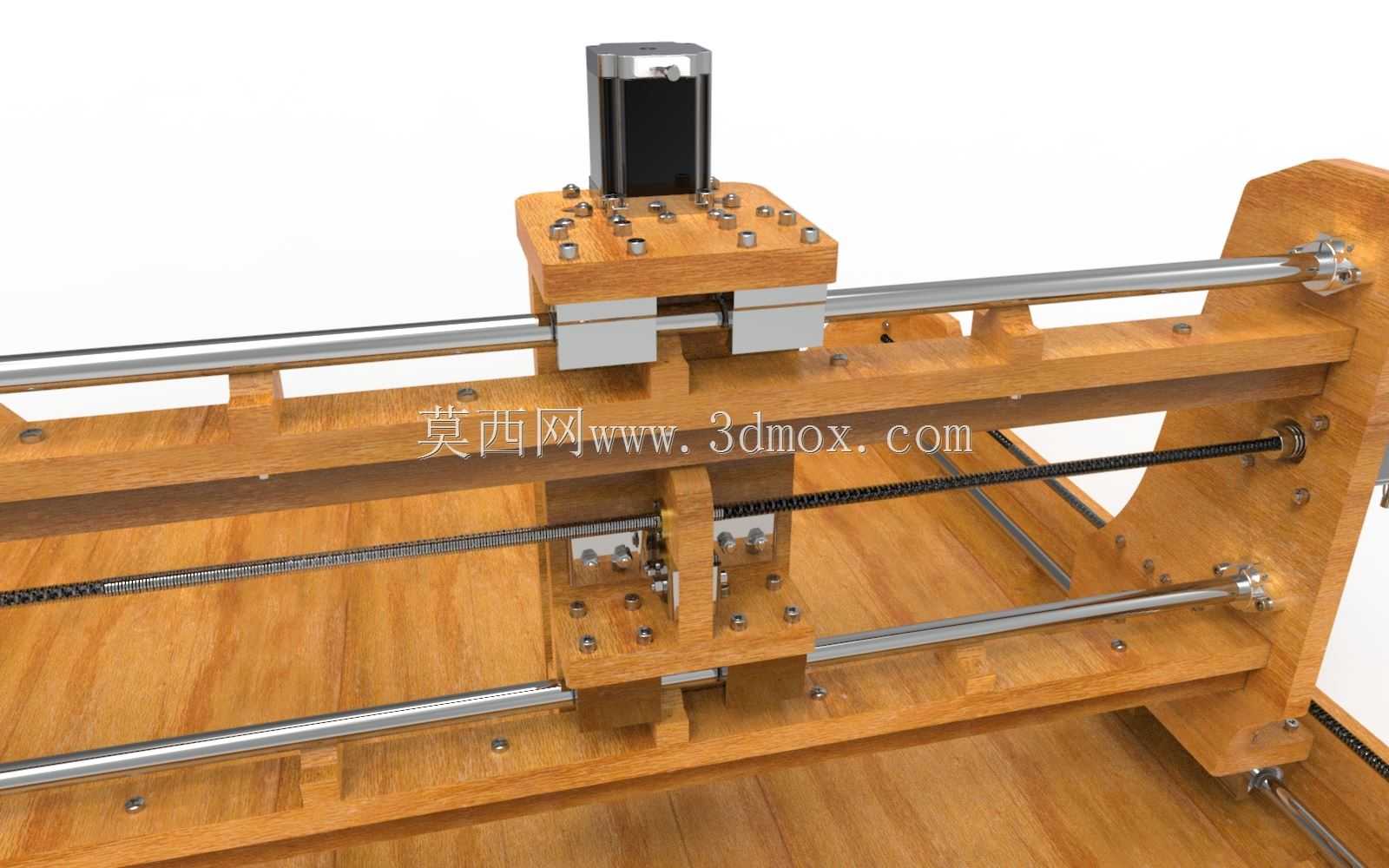

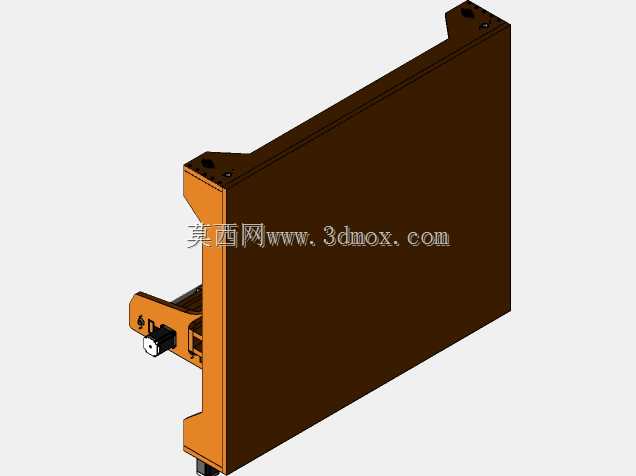

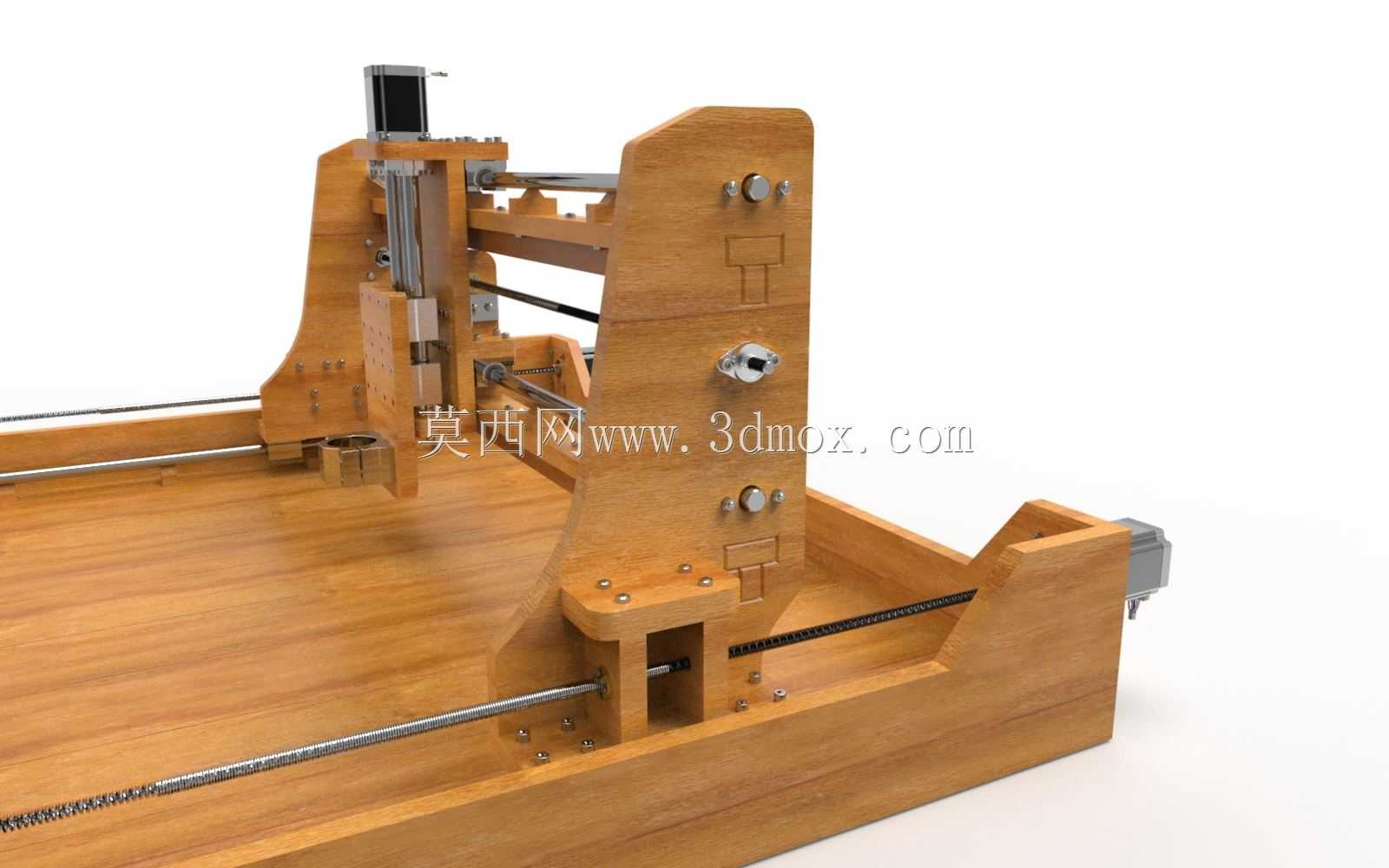

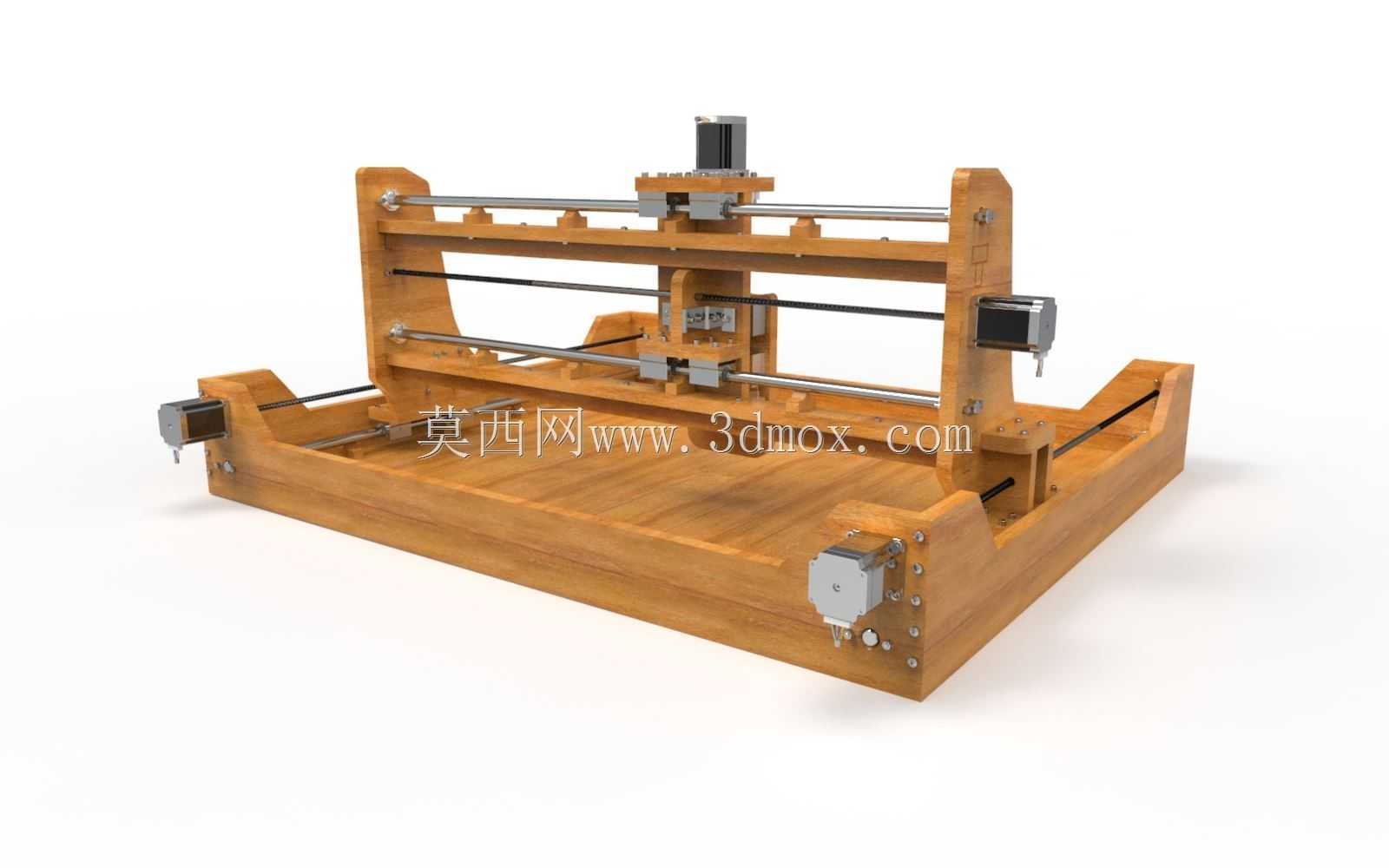

这款数控铣床主要面向小型加工工坊、个人DIY创作、教学实训场景设计，可覆盖软质板材、轻型塑料、软金属等材料的平面铣削、轮廓切割、浅浮雕加工需求，能够满足小批量定制加工、创意作品打样、数控操作实训等实际使用场景，解决了传统工业级数控铣床采购成本高、占地空间大、入门门槛高的痛点，适合预算有限的加工主体完成常规铣削作业。设备整体采用中密度纤维板作为主体框架结构材料，大幅压缩了设备的制造成本与整体自重，同时纤维板自身的减震特性能够一定程度上吸收铣削作业产生的小幅振动，提升加工过程的稳定性。设备采用龙门式动结构布局，加工台面为平整矩形平台，可直接固定待加工板材，有效加工幅面覆盖常规小幅面加工需求，整体安装边界紧凑，无需预留过大的设备周边操作空间，普通小型工作室的工作台面即可完成放置安装，无需额外制作专用设备基座。传动部分采用光轴导轨配合丝杆传动的组合方案，X轴沿台面两侧纵向布置双导轨，保证龙门架移动过程的平行度，Y轴沿横梁横向布置传动结构承载主轴安装座，Z轴负责主轴的垂直进给，三轴均预留了标准步进电机的安装位，可直接匹配常规数控运动控制系统完成接线调试。主轴部分采用通用高速电主轴安装位，可根据加工需求更换不同功率的主轴单元，适配不同材质的铣削刀具，完成从板材切割到精细雕刻的不同加工作业。设计过程中充分考虑了DIY组装的便利性，所有框架连接部位均采用标准化的紧固件连接，无需复杂的焊接或金属切削加工即可完成整机组装，零部件加工难度低，普通木工加工设备即可完成所有纤维板结构件的制作，进一步降低了设备的整体落地成本。设备的走线槽位均在框架结构上做了预留，可将运动控制线、主轴电源线规整收纳在框架内侧，避免加工过程中线缆干涉刀具运动路径，同时也提升了设备整体的整洁度。设备的边角部位均做了圆角过渡处理，避免组装和使用过程中尖锐边角造成磕碰损伤，操作侧预留了足够的工件装夹操作空间，方便操作人员固定待加工工件、更换加工刀具、调整加工原点。
