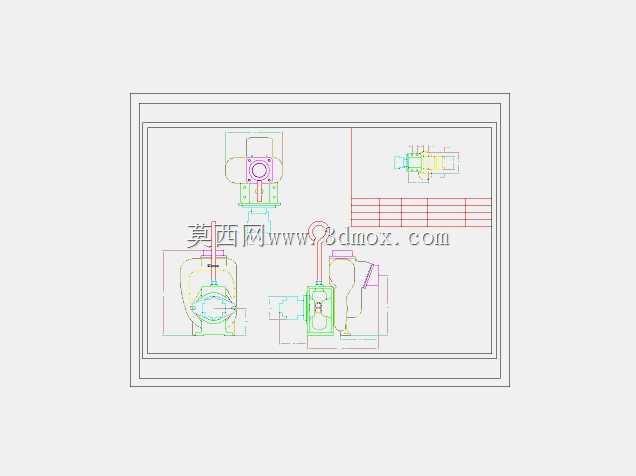

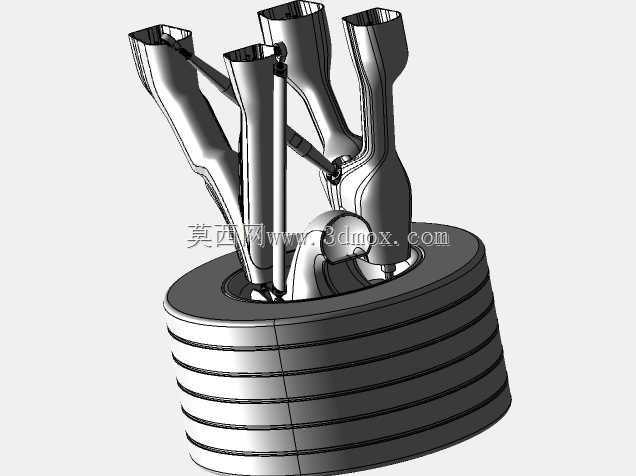

方程式赛车前轮连接制动集成结构

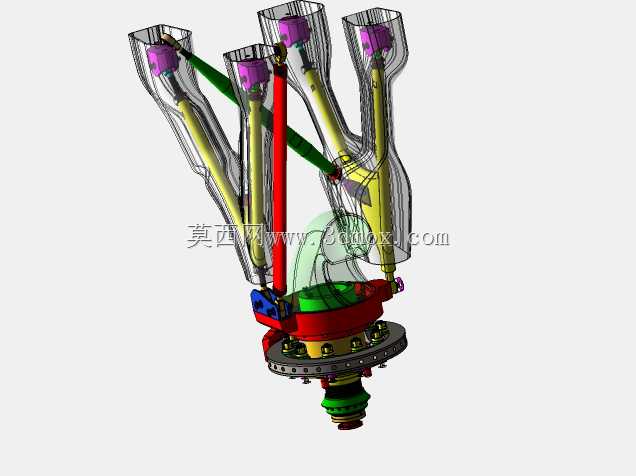

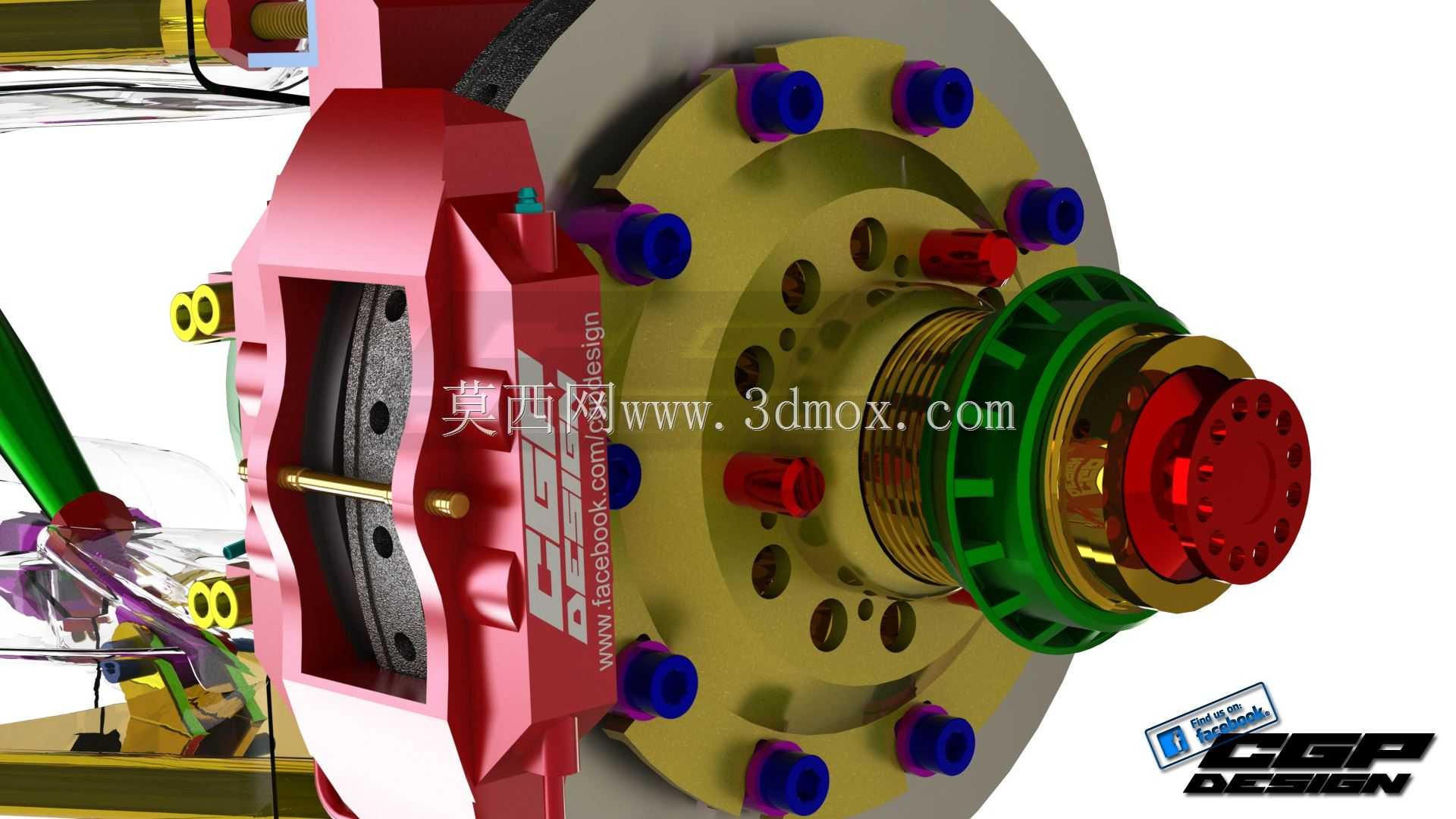

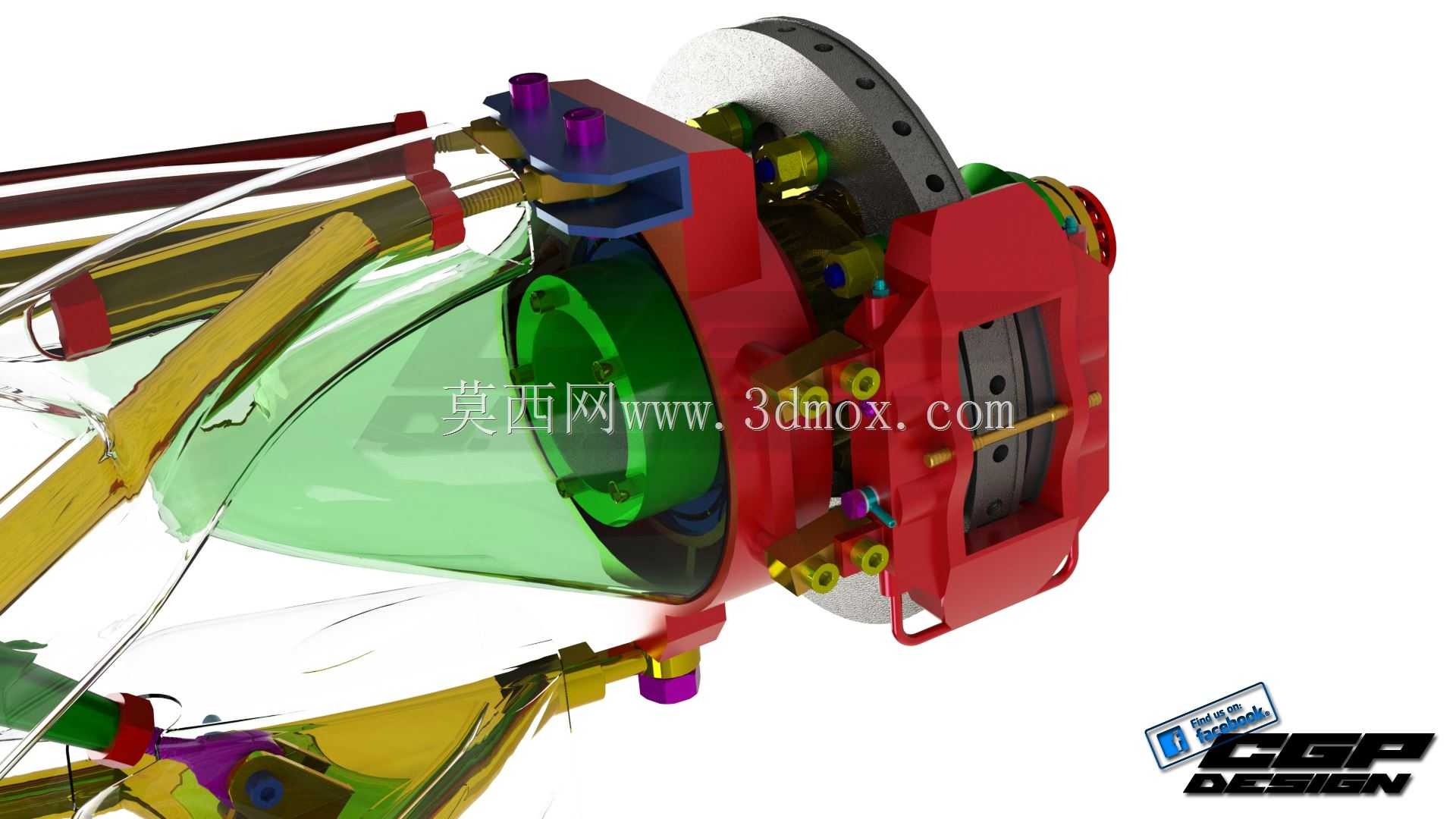

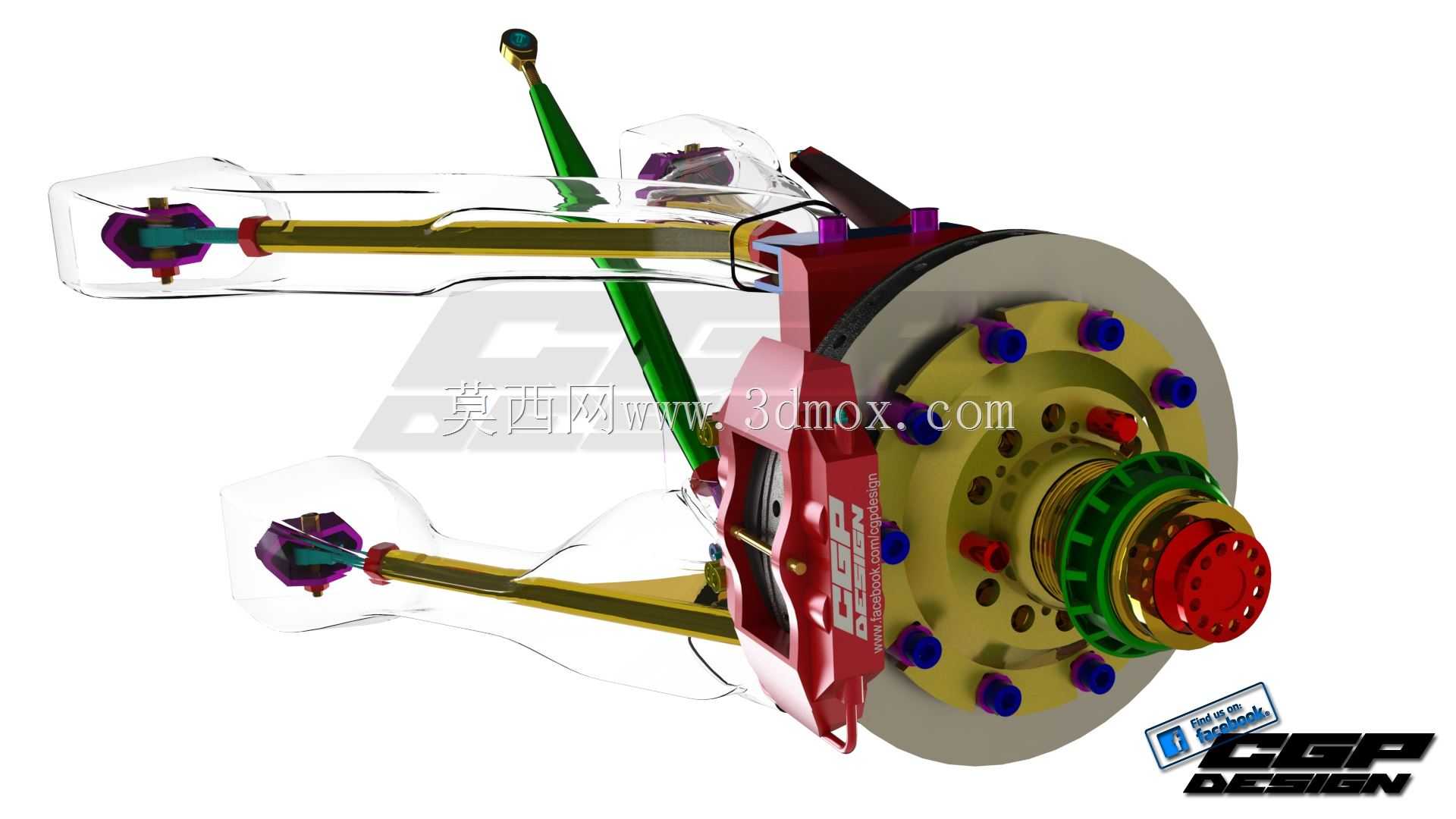

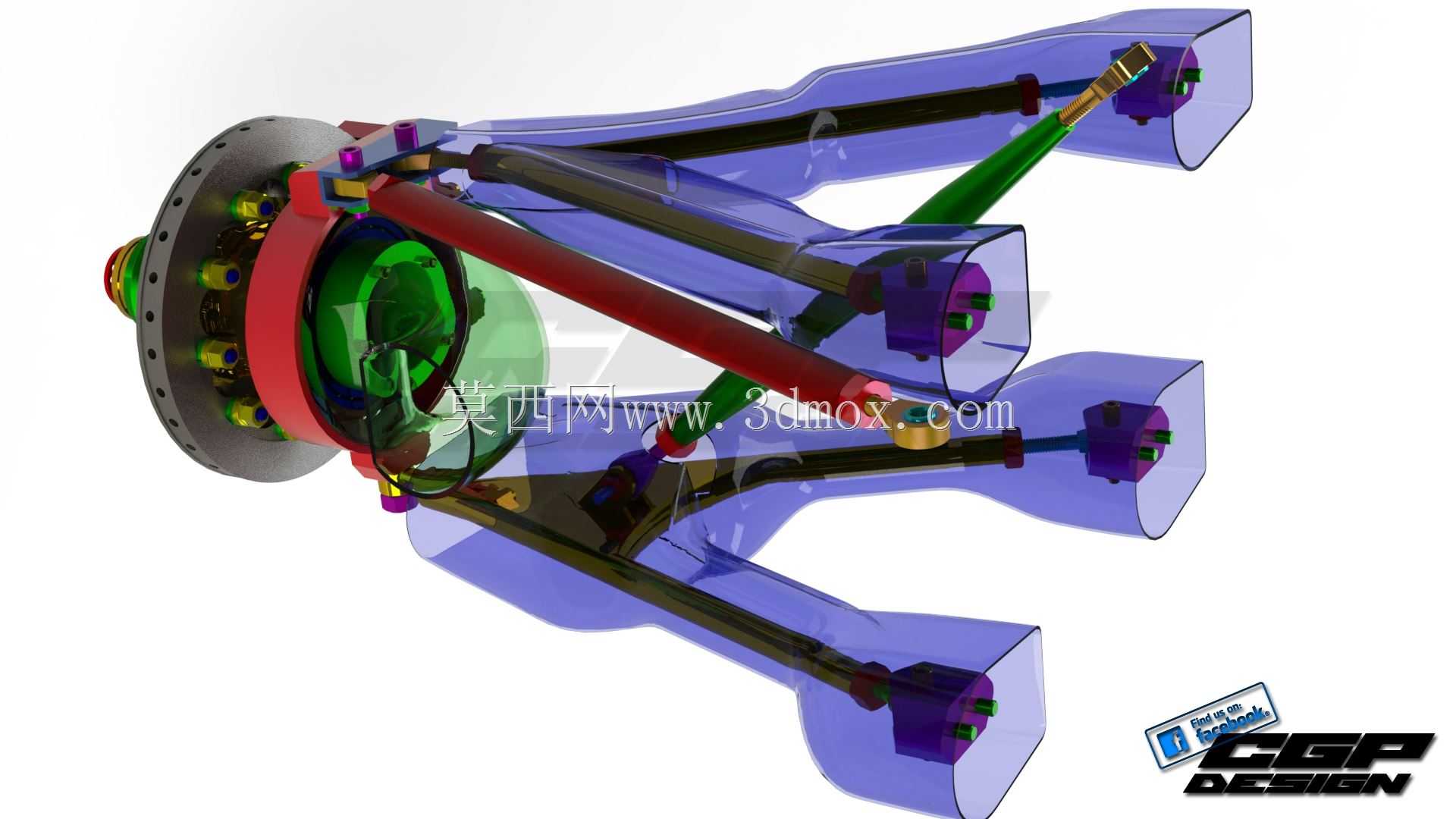

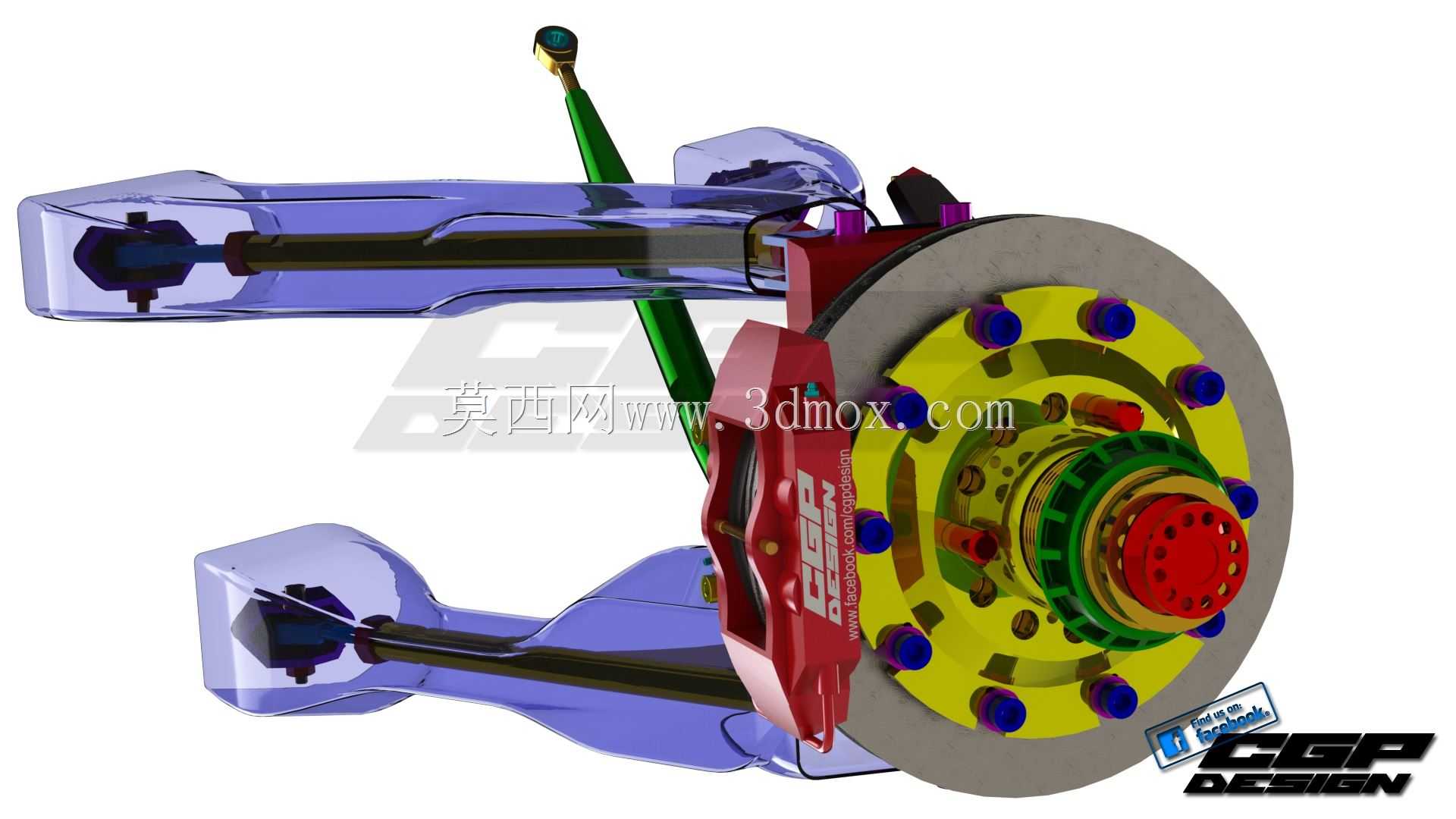

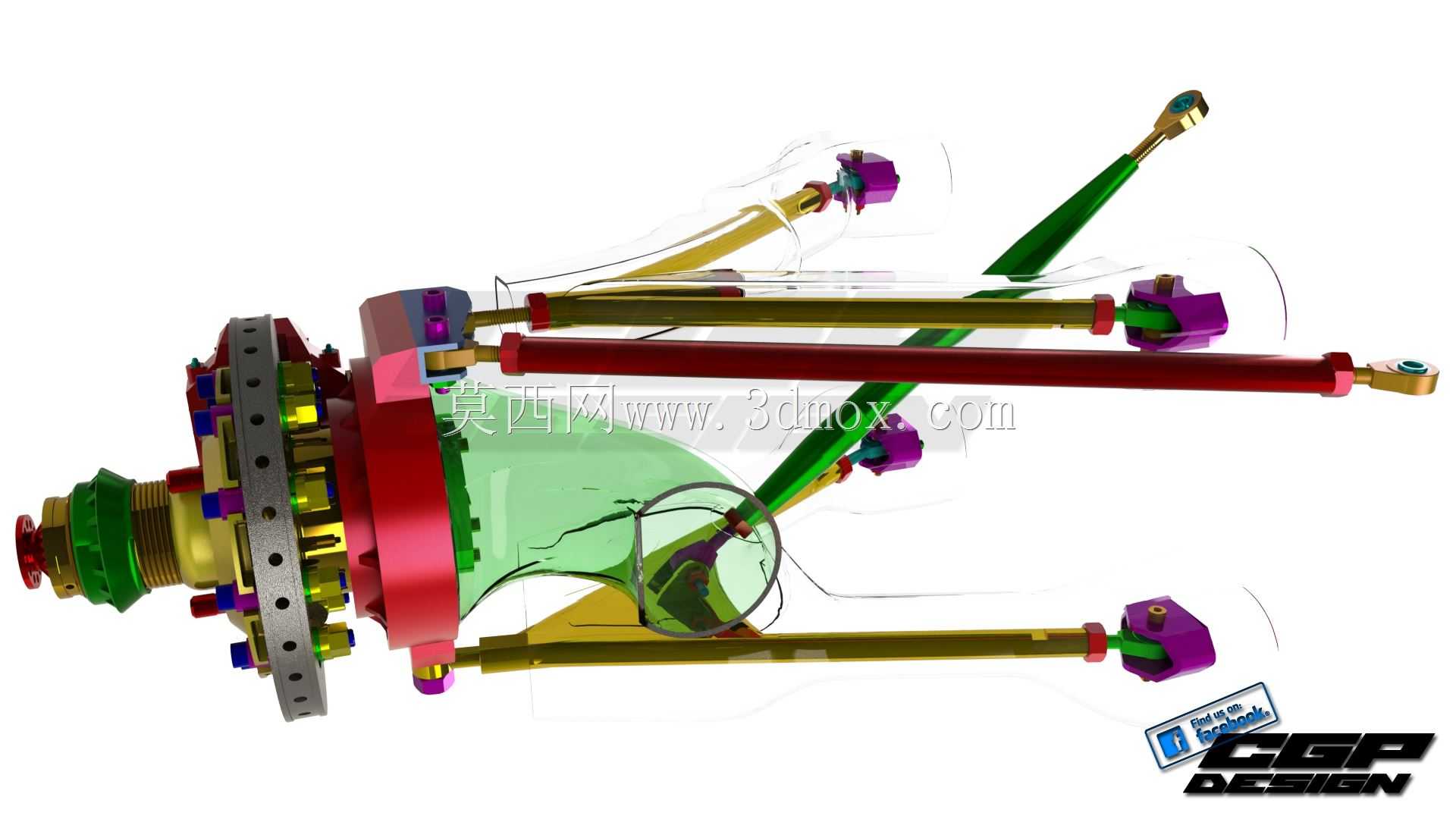

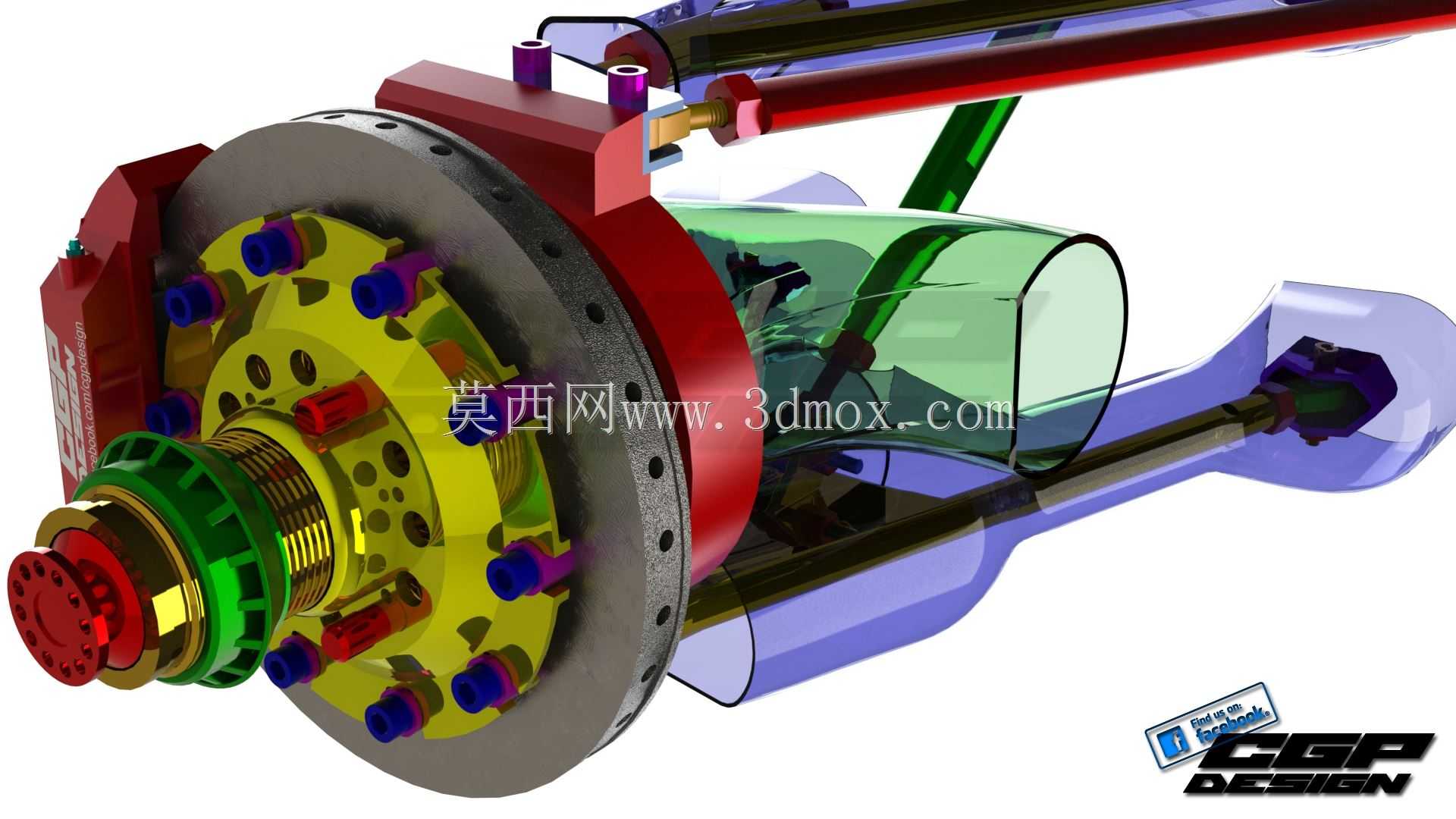

该结构为方程式赛车前轮核心连接制动集成总成，主要应用于专业竞速类方程式赛车的前轴行走系统，承担前轮承载、制动力传递、悬架连接、转向力矩传导的核心作用，是赛车前轴行走单元的核心集成部件，直接决定赛车制动响应速度、转向精准度与行驶稳定性。在实际赛事场景中，该总成需要承受赛道加减速、高速过弯、路肩冲击等复杂交变载荷，其结构强度与装配精度直接影响赛车的圈速表现与行驶安全。从功能特性来看，该总成集成了通风制动盘、多活塞制动卡钳、轮毂轴承单元、轮辋连接法兰、悬架转向节接口、传动轴连接端等多个功能模块，摒弃了民用车辆分散式的部件布局，采用高度集成化的设计思路，在保证结构强度的前提下最大限度降低簧下质量，提升悬架的响应速度。制动盘采用大直径通风划线结构，配合周向均匀布置的多活塞制动卡钳，能够在高速制动时提供充足且线性的制动力矩，同时通风结构可快速带走制动产生的热量，避免连续制动下的热衰减现象。设计过程中，该结构严格遵循方程式赛车的载荷分布要求，将制动卡钳布置于轮心内侧偏下位置，优化前轴载荷转移特性，同时轮辋连接法兰采用等距螺栓布局，保证轮辋安装的同轴度，避免高速行驶下的车轮跳动。轮毂轴承单元采用集成式双列角接触结构，可同时承受径向载荷与转向、制动带来的轴向载荷，减少了分散装配带来的累积误差。悬架与转向接口采用一体化铸造的连接支耳，匹配悬架控制臂、转向拉杆的安装点位，保证前轮定位参数在动态行驶中的稳定性。从安装边界来看，该总成的轴向尺寸严格匹配前悬架与车身前部的布置空间，制动盘外边缘与轮辋内壁预留充足的通风间隙，卡钳安装位置避开悬架跳动的运动干涉区间，传动轴连接花键的尺寸与半轴输出端完全匹配，轮辋螺栓的分布圆直径符合赛事规定的轮辋安装标准，各连接接口的公差控制在高精度区间，保证装配后各部件的运动协调性，不会出现运动干涉或连接松动的问题。
