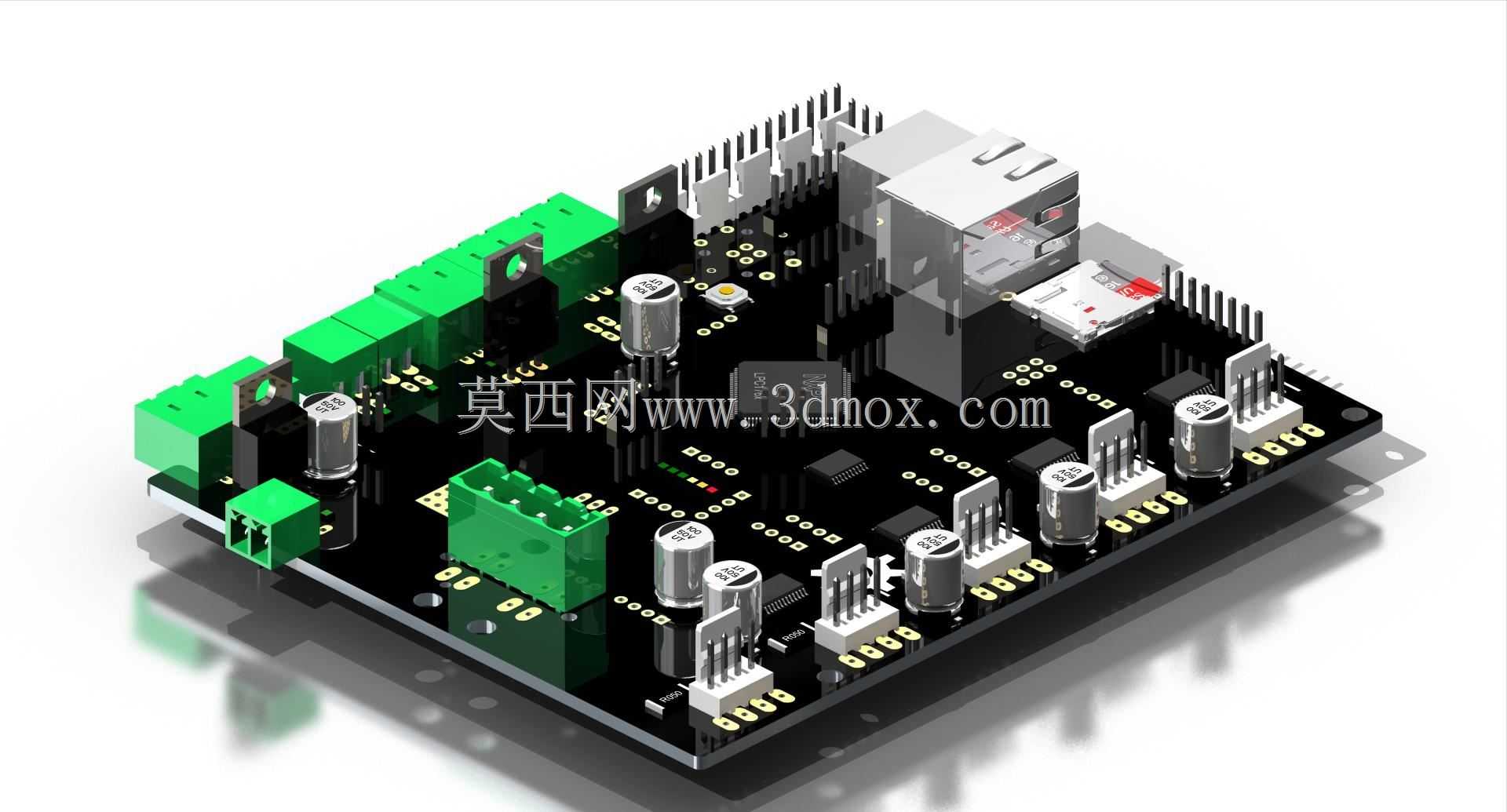

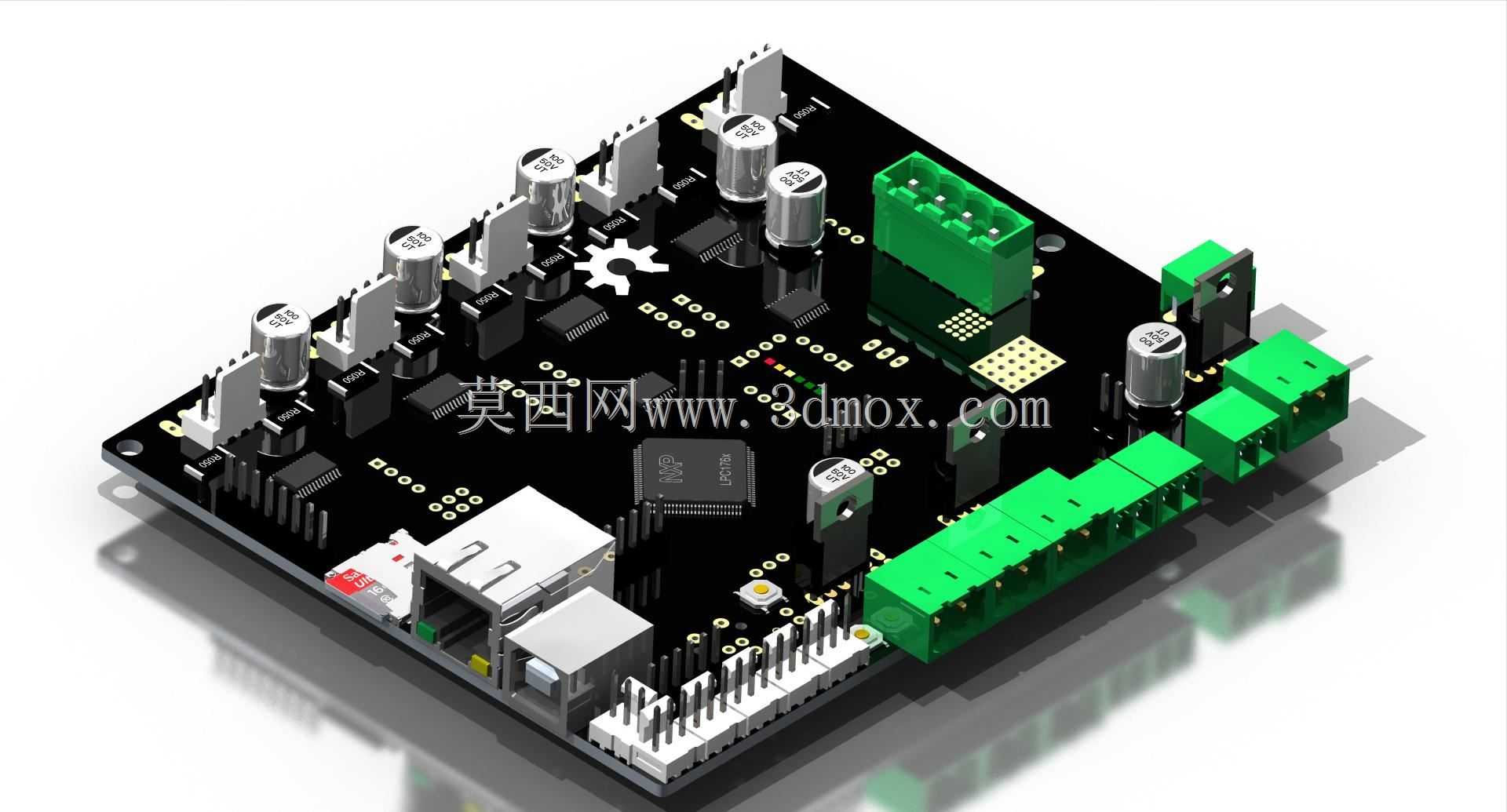

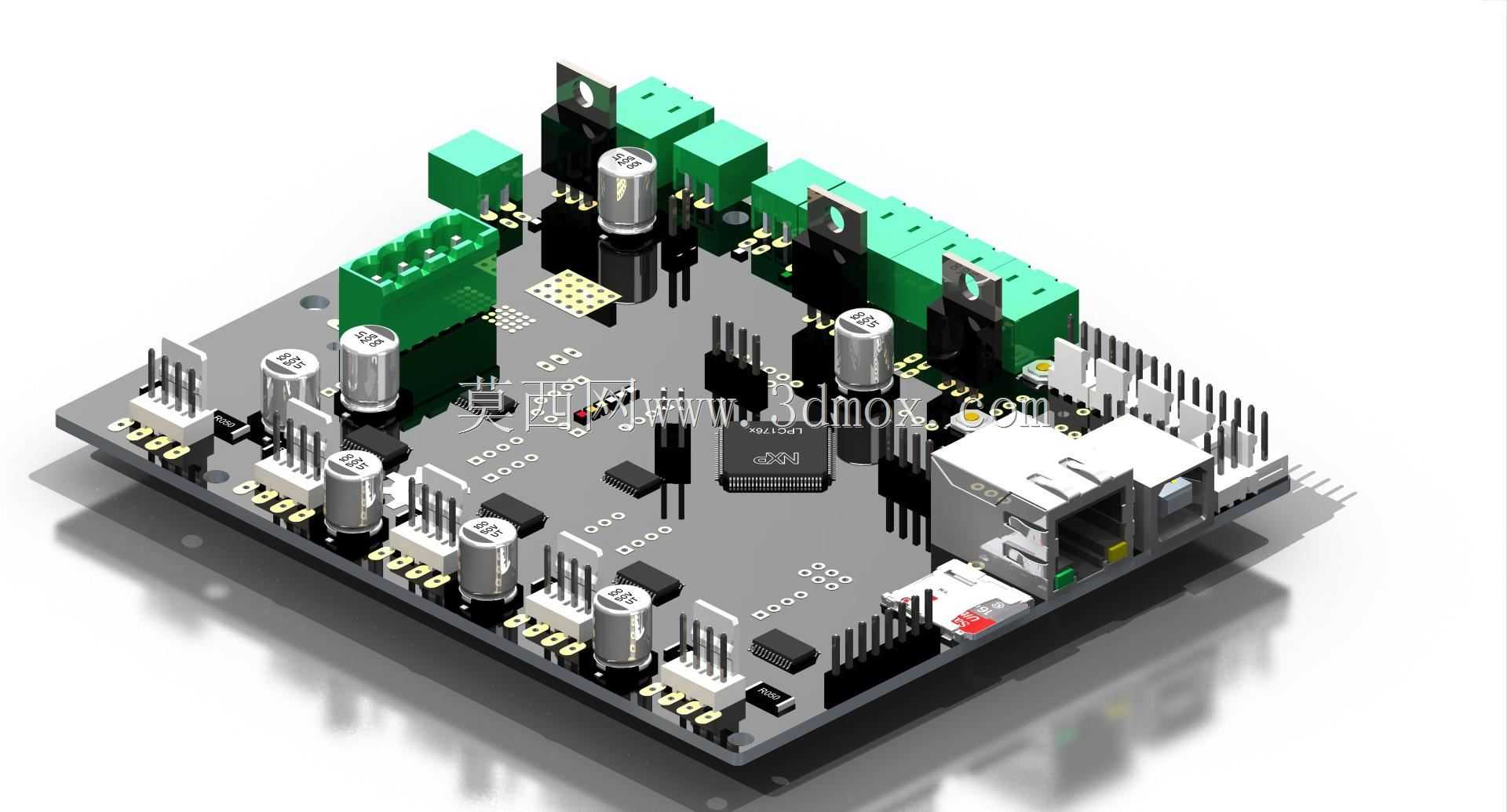

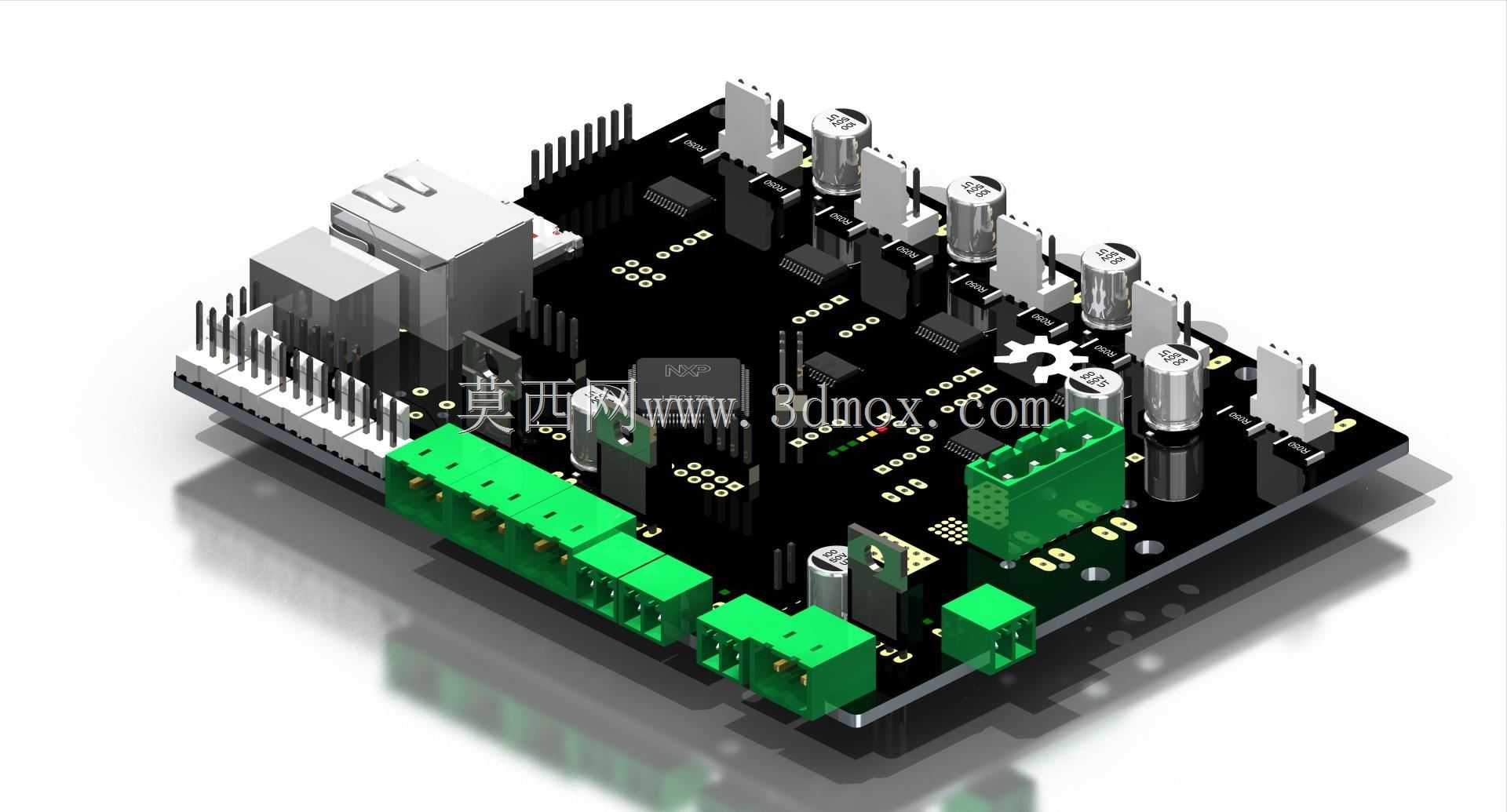

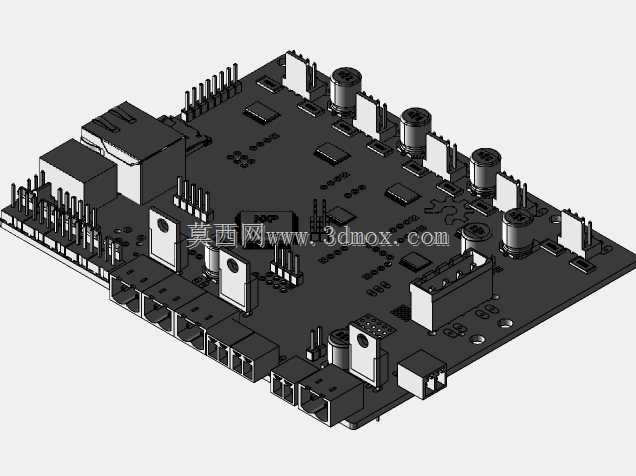

Smoothieboard 5Xc数控运动控制板

这款控制板是面向多类数控加工场景打造的核心运动控制硬件，可适配桌面级3D打印机、小型数控激光雕刻设备、桌面数控路由器等多种数字加工装备，作为整套设备的运算控制核心，承担着运动轨迹解析、执行部件驱动、外设信号交互的核心作用，是小型数控装备实现精准加工的核心载体。在实际应用场景中，它能够同时对接五路步进驱动单元，可满足多轴联动加工的控制需求，不管是3D打印过程中XYZ三轴加双挤出机的复合运动控制，还是数控雕刻设备的多轴进给协同，都能通过板载的驱动接口输出精准的控制脉冲，保障执行部件按照预设轨迹平稳运行。板载集成了多组绿色接线端子，分别对应步进电机连接、限位信号输入、功率输出控制等不同功能，接线端采用大间距防呆设计，能够避免现场接线时的错接、虚接问题，适配工业现场常用的导线线径，无需额外转接即可完成设备布线。板上排布的电解电容、稳压芯片、网络接口、存储卡槽等元器件，分别承担电源滤波、电压稳压、上位机通讯、加工文件本地存储的功能，网络接口的配置支持设备联网控制，可实现远程下发加工指令、设备运行状态监控的功能，存储卡槽则支持脱机运行，无需持续连接上位机即可完成预设加工任务，大幅提升设备使用的灵活性。在设计思路上，这款控制板采用规整的矩形PCB布局，将强电驱动接口与弱电信号接口分区排布，减少强弱电之间的信号干扰，提升控制信号的稳定性；所有发热元器件均预留了足够的散热空间，长时间高负载运行时也能维持元器件工作温度在合理区间，避免过热导致的控制失稳。安装边界上，板体四周预留了标准的安装固定孔位，孔位间距符合小型数控设备的通用安装规范，可直接固定在设备的电控安装仓内，无需额外定制安装支架；板体整体厚度与元器件高度经过优化，不会与设备仓内的其他走线、结构件产生干涉，适配多数桌面级数控设备的电控仓安装尺寸。在功能特性上，它支持多类数控固件的运行，可根据不同的应用场景切换对应的控制模式，在3D打印模式下可精准控制挤出温度、运动加减速、打印进程管控，在激光雕刻模式下可根据加工路径实时调节激光功率输出，在数控路由模式下可匹配主轴转速控制与进给速率匹配，真正实现一板多用，降低不同类型数控设备的电控开发成本。板载的USB接口可直接对接电脑端进行参数调试与固件升级，调试过程无需拆解设备，日常维护与参数调整十分便捷。
