改良型狼蛛LPA桌面级FDM成型设备结构

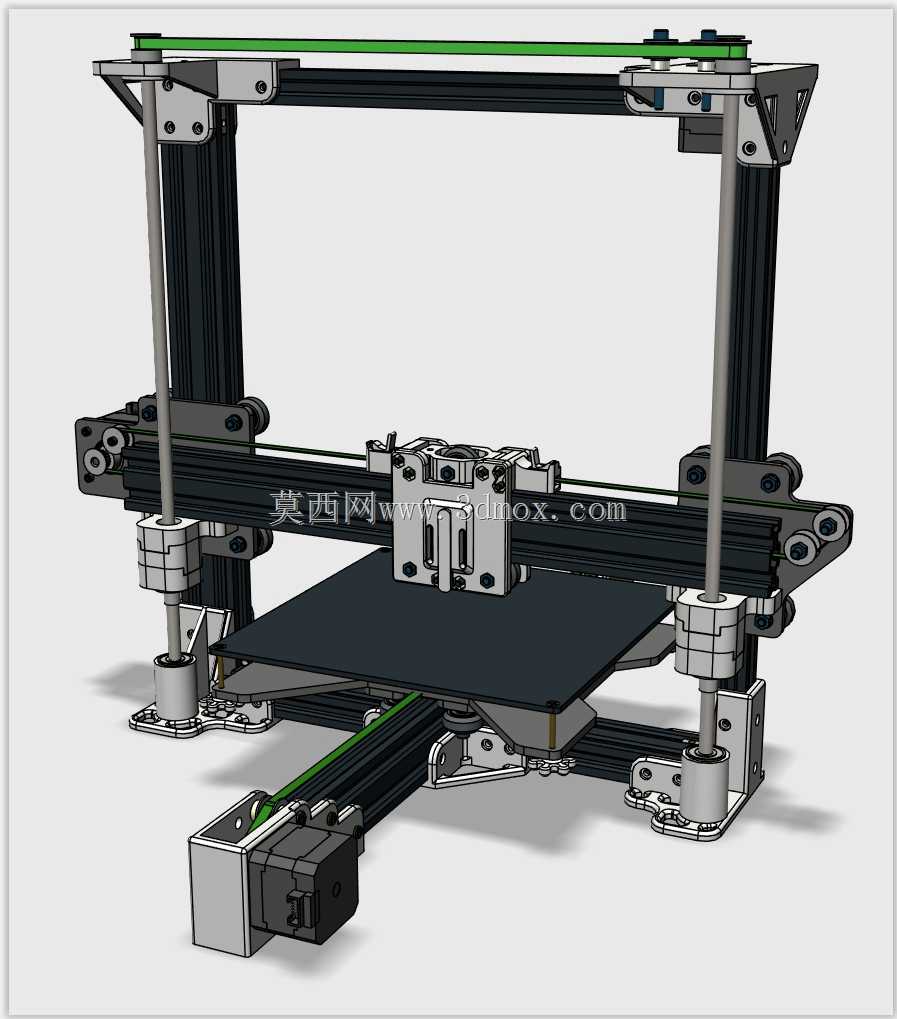

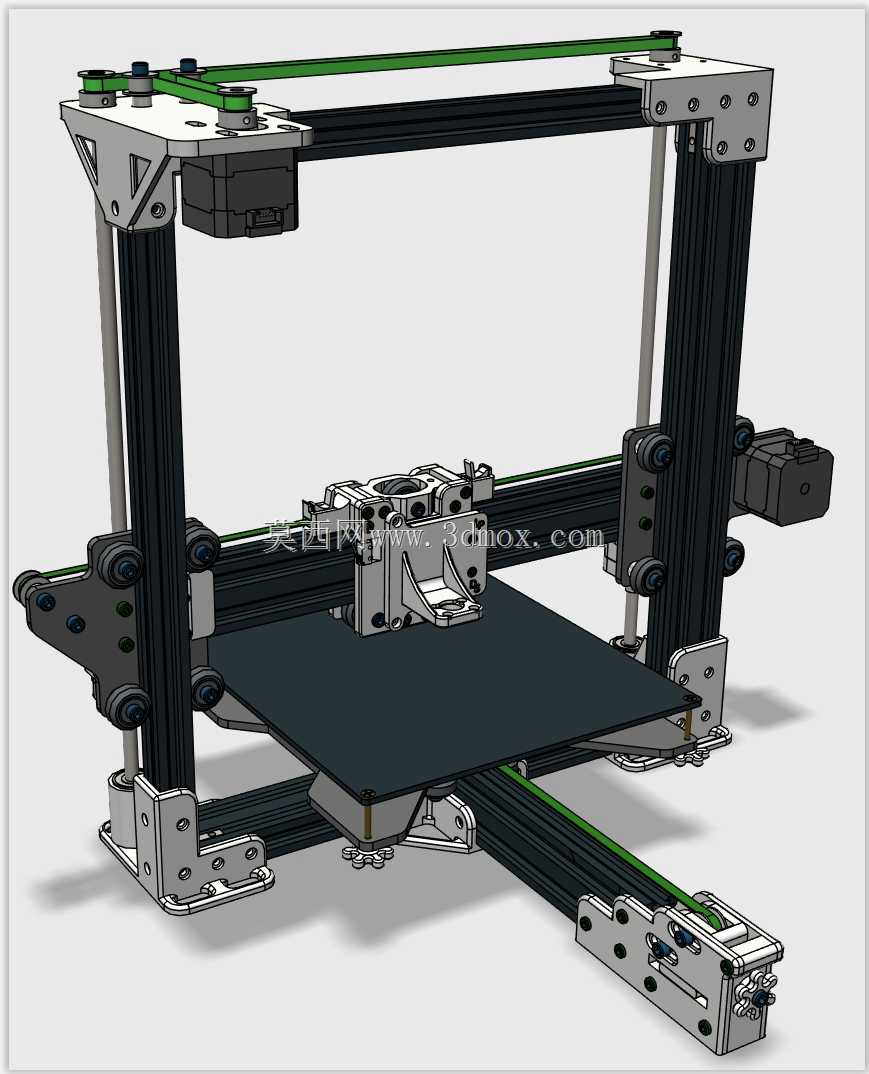

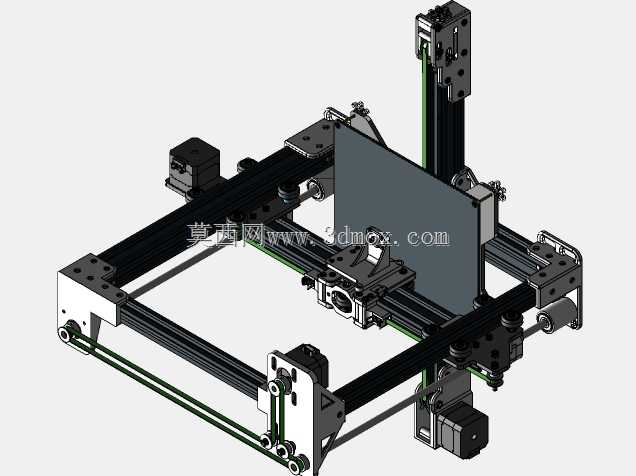

该结构为桌面级熔融沉积成型设备的改良款整机框架，主要面向个人创客、小型工作室、院校创新实验室等场景使用，可完成PLA、ABS、PETG等多种常见热塑性耗材的成型作业，满足手板打样、创意教具制作、小型功能零件试制、文创产品定制等日常使用需求，相比传统同类型桌面设备，在结构稳定性、传动精度、后期维护便捷性上做了针对性优化。整机采用标准欧标铝型材搭建核心框架，型材槽位可兼容常规紧固件安装，无需额外定制非标支撑件，用户可根据自身使用需求拓展加装耗材架、防尘罩、照明模组、自动调平组件等周边配件，框架的垂直立柱与水平横梁采用角件配合沉头螺丝锁紧，拼接处无虚位晃动，可有效抵消高速运动时产生的共振，降低打印过程中的层纹偏移风险。X轴运动模组采用双直线光轴配合直线轴承做导向，搭配同步带传动实现打印头的水平往复运动，传动侧设计了可调节的惰轮张紧结构，无需拆解整机即可调整同步带张紧度，避免长期使用后皮带松弛导致的传动丢步、尺寸偏差问题；Z轴采用双丝杆配合双光轴导向的垂直升降结构，驱动打印平台完成上下方向的位移，双支撑结构可避免单Z轴常见的平台倾斜、层纹错位问题，大幅提升大尺寸模型打印时的成型稳定性。Y轴传动模组集成在设备底座区域，同样采用同步带传动搭配光轴导向，带动热床平台完成前后方向的运动，所有运动轴的步进电机安装位都做了安装孔位优化，可兼容常规尺寸的步进电机安装，无需额外打磨扩孔即可完成电机替换。打印热床采用平板式安装结构，安装边界预留了常规玻璃平台、柔性磁吸平台的固定空间，可适配不同厚度的成型平台安装，平台调平组件采用手拧式调节螺母，用户可快速完成平台水平度校准。整机走线沿铝型材槽位布置，预留了线束固定卡扣的安装位，可避免运动过程中线束剐蹭运动部件导致的打印故障，所有传动部件的安装位都预留了润滑维护的操作空间，日常保养无需大面积拆解设备即可完成润滑、紧固件紧固等操作。框架的边角位置做了安装孔位预留，用户可根据使用场景加装外壳封板，实现设备的封闭化改造，适配对温度敏感的耗材打印需求，整机的安装边界适配常规桌面摆放空间，无需占用过大的工作台面积，即可完成整机的搭建与使用。
