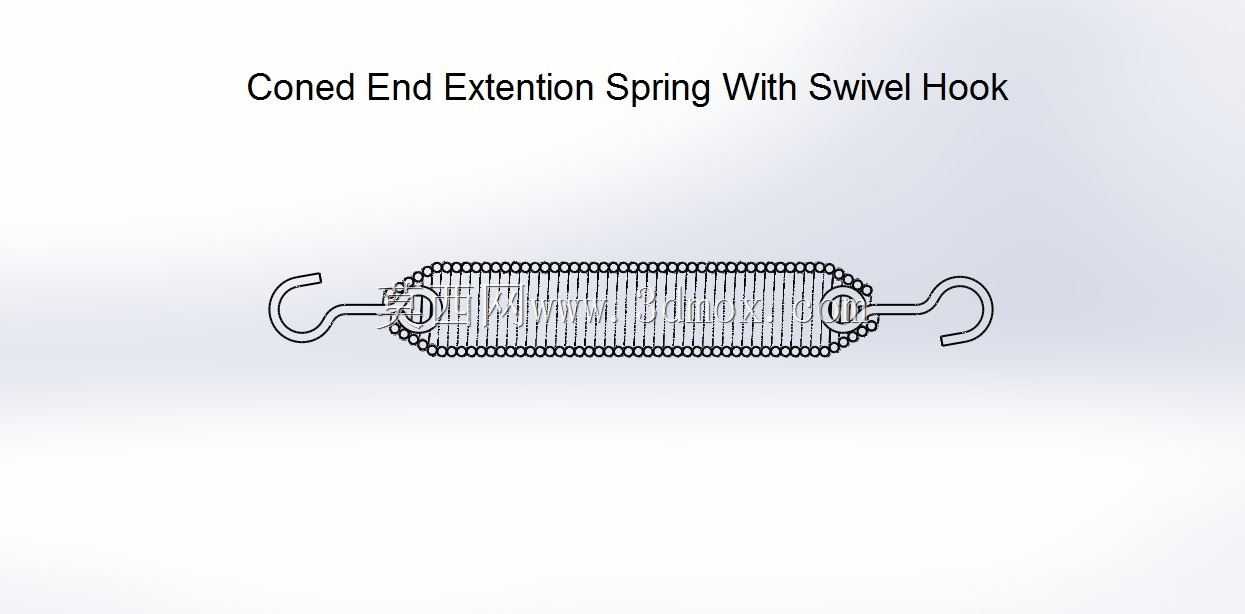

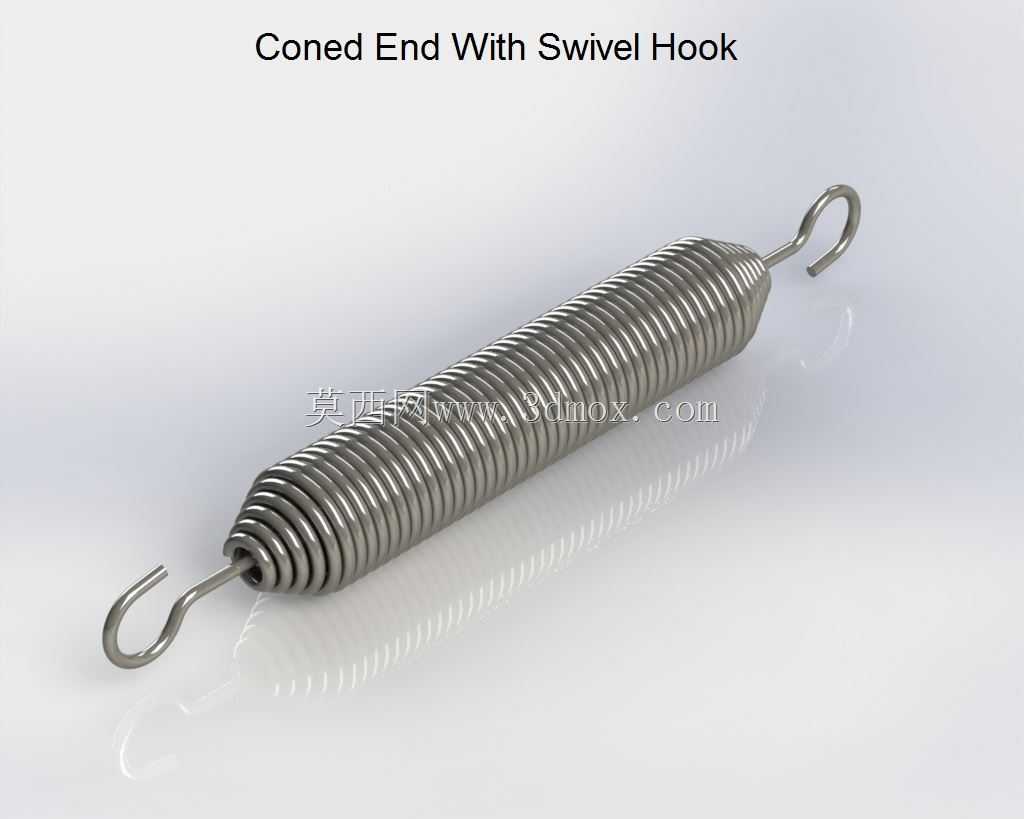

带旋转挂钩的锥形拉伸弹簧结构设计

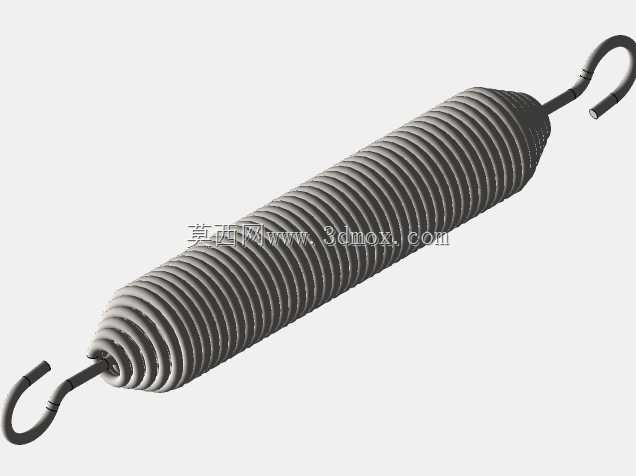

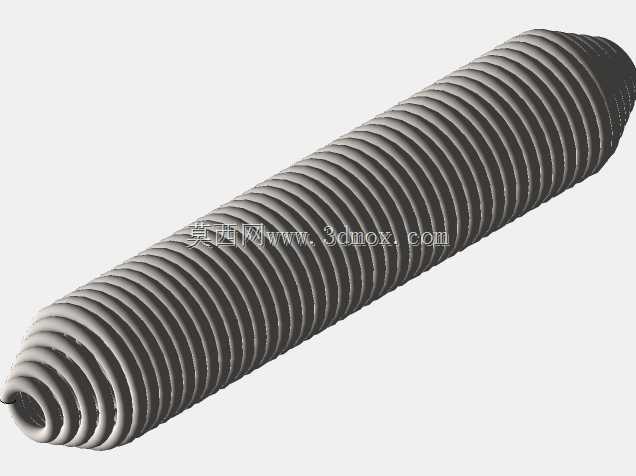

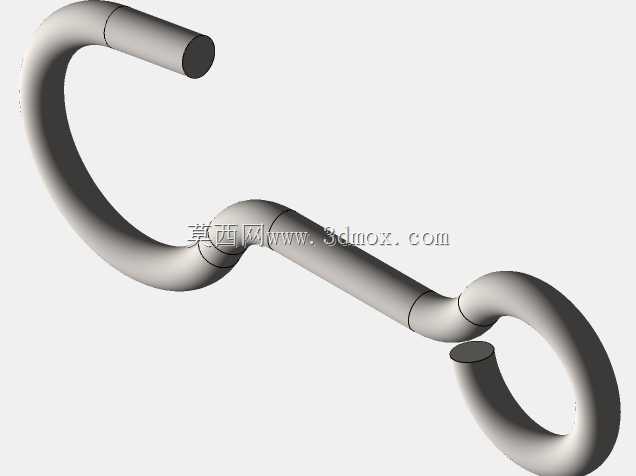

这款带旋转钩的锥形拉伸弹簧，是机械弹性连接件里适配多场景张紧、复位需求的典型结构件，广泛应用在各类需要往复拉伸承载、带角度挂接需求的工业设备、民用器械与工装夹具场景中，比如小型自动化设备的门体复位结构、健身器材的阻力调节组件、农用机械的张紧连接部位、仓储笼具的弹性锁止结构，甚至部分户外伞具、折叠家具的弹性连接点位都能见到这类结构的身影。从实际用途来看，它的核心作用是在承受轴向拉伸载荷时，通过自身簧圈的弹性形变储存与释放机械能，实现部件复位、张紧缓冲、载荷传递、位置维持的功能，两端的旋转挂钩结构，能够适配安装面存在一定角度偏差的场景，避免弹簧在拉伸过程中因为挂接端别劲产生额外的扭转应力，大幅降低弹簧在交变载荷下的疲劳断裂风险，延长整体使用寿命。从功能特性来看，锥形的簧身结构区别于常规等径拉伸弹簧，在压缩到极限状态时簧圈可以逐层嵌套收拢，相比同规格等径弹簧拥有更小的压并高度，能够适配安装行程空间受限的场景，同时锥形结构的刚度呈现非线性变化特征，随着拉伸行程增加，刚度逐步提升，能够在不同拉伸长度下提供适配的回弹拉力，避免初始拉力过大导致部件卡滞，也能在大拉伸量下提供足够的张紧力防止连接松脱。从设计思路来看，这款弹簧的簧圈采用等节距螺旋卷制工艺，两端的锥形收窄段平滑过渡，避免截面突变产生应力集中点，两端的旋转挂钩采用与簧身同材质的金属线材弯折成型，挂钩的圆弧半径经过适配设计，既保证挂接后有足够的防脱限位能力，又能让挂钩在挂接轴上顺畅转动，抵消安装偏差带来的附加力矩，簧身与挂钩的连接部位采用并圈压紧处理，保证连接强度，避免拉伸过程中挂钩与簧身脱离。从外形尺寸与安装边界来看，这款弹簧整体为细长型轴对称结构，两端挂钩的开口尺寸适配常规直径的挂接销轴，簧身最大外径位于中部位置，向两端逐步收窄至挂钩连接端，安装时需要预留的径向空间略大于簧身最大外径，轴向安装空间需要考虑弹簧的自由长度、最大拉伸行程长度以及两端挂钩的挂接余量，安装过程中需要保证两端挂接点的连线尽量与弹簧轴向重合，允许存在小角度的偏斜但要避免过大的横向载荷作用在簧身上，防止簧圈出现侧弯变形影响正常使用。
