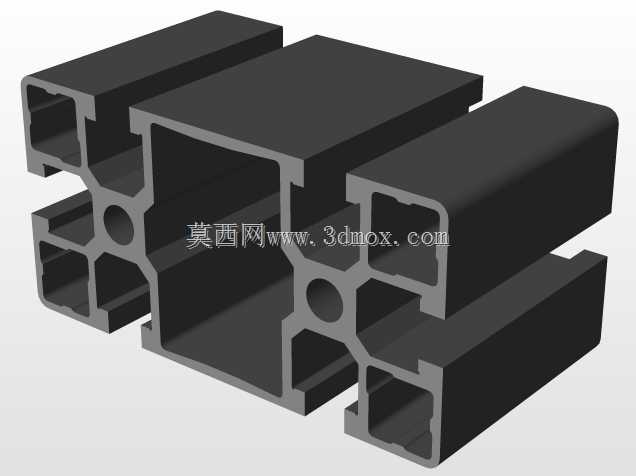

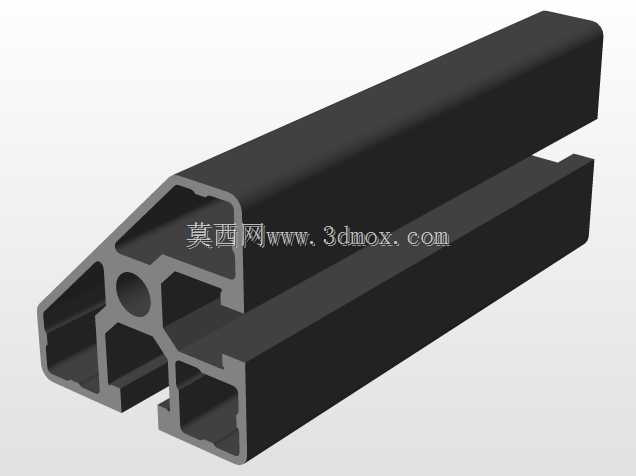

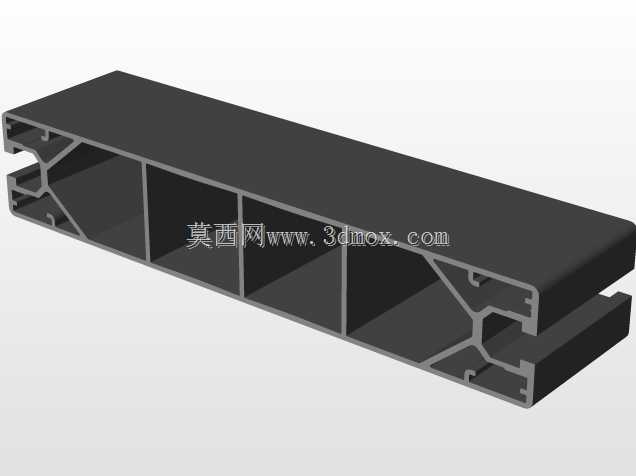

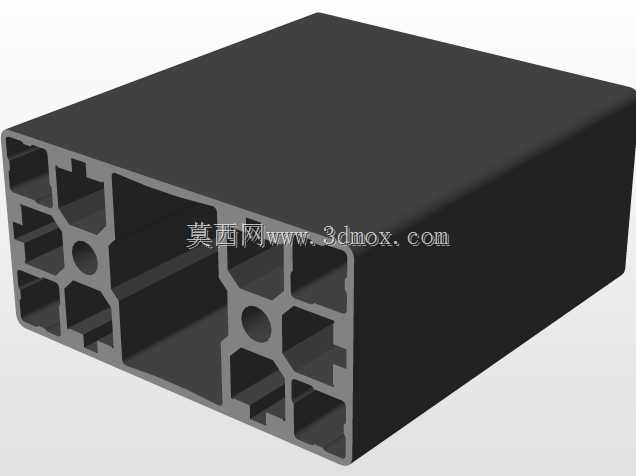

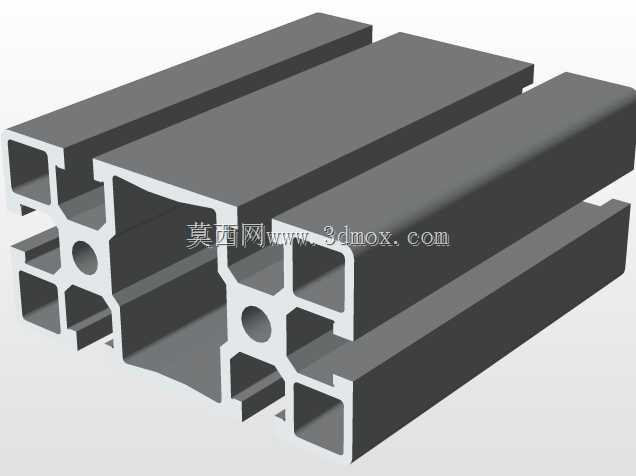

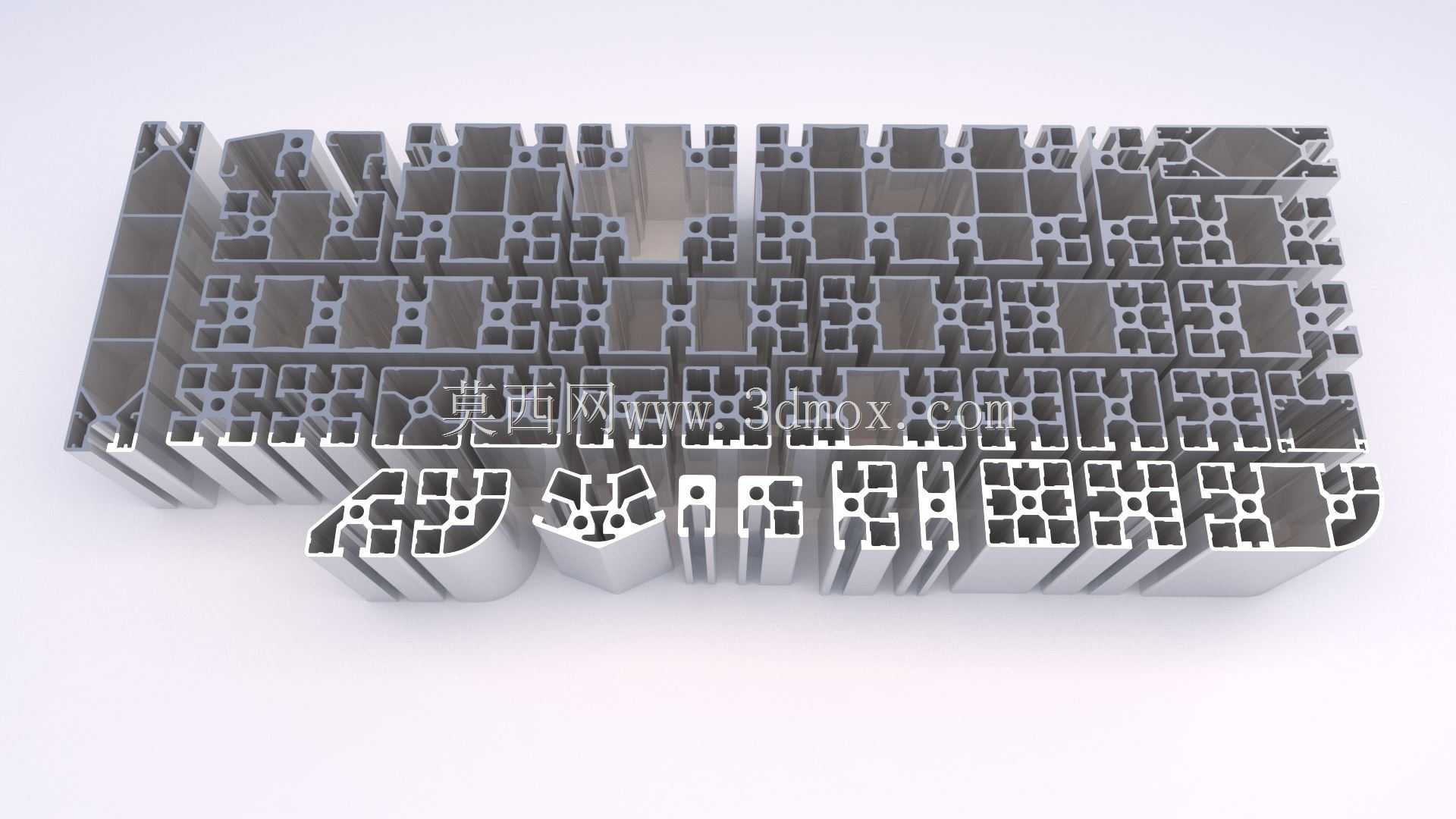

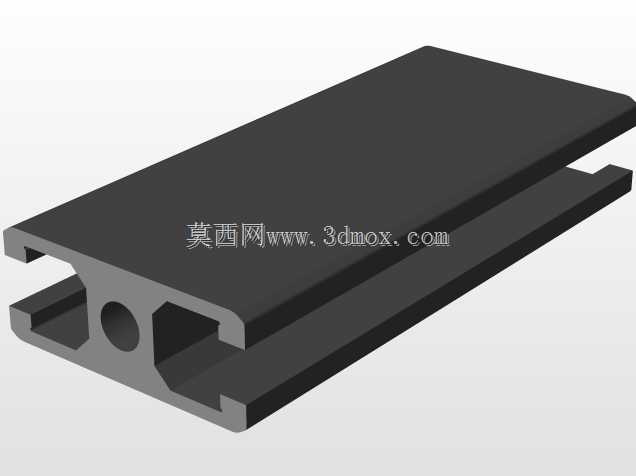

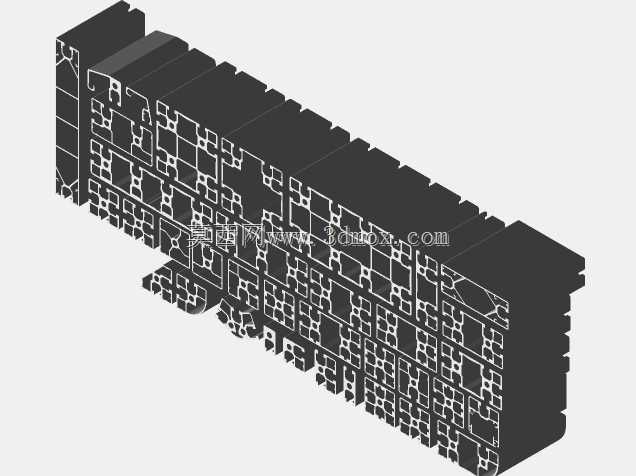

多规格工业铝型材截面轮廓结构设计

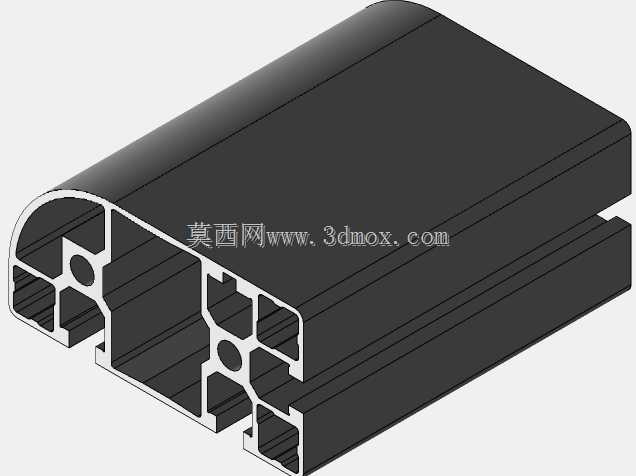

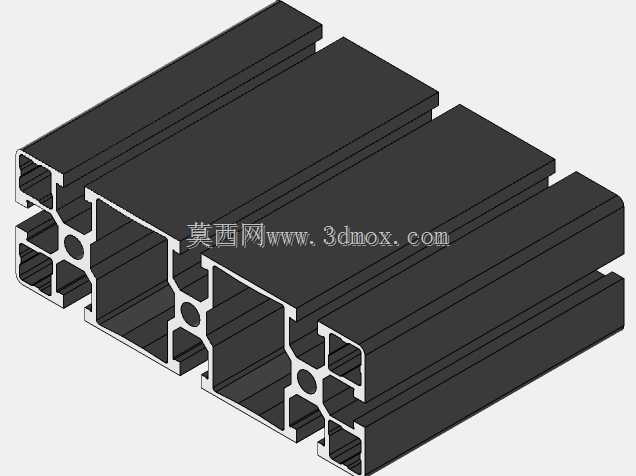

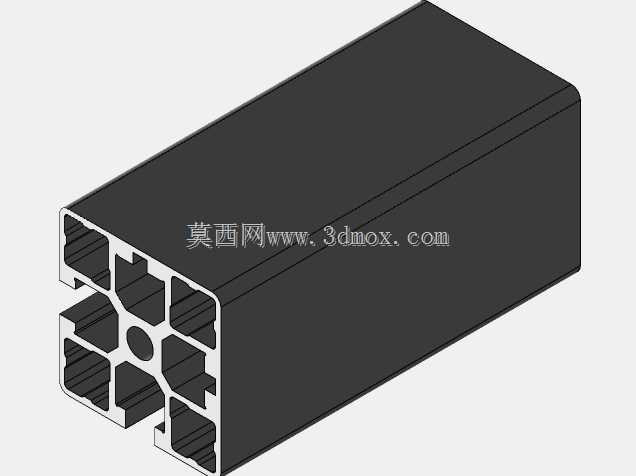

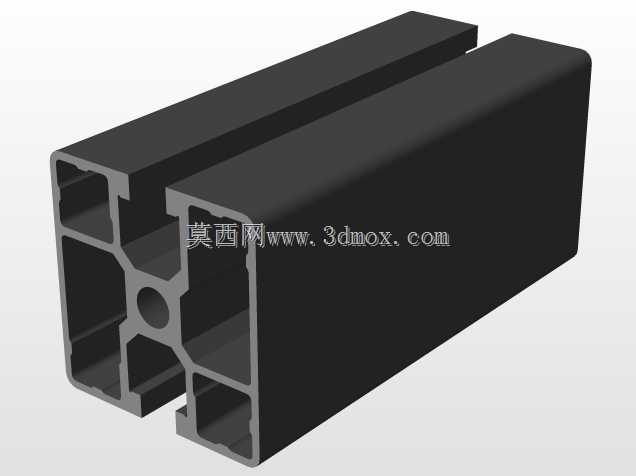

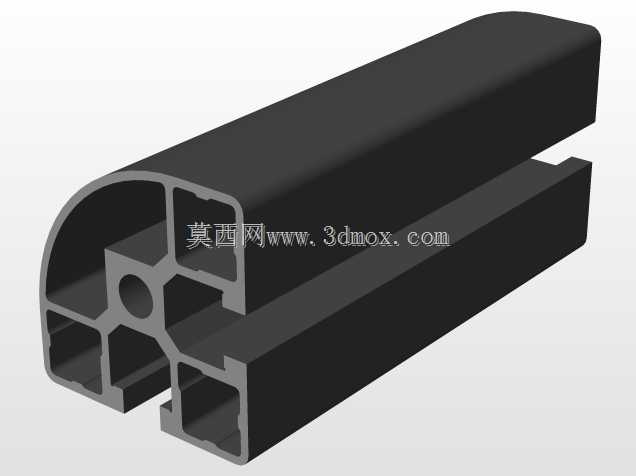

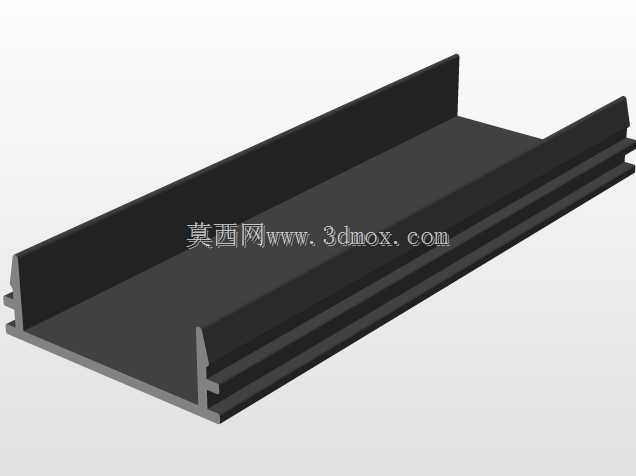

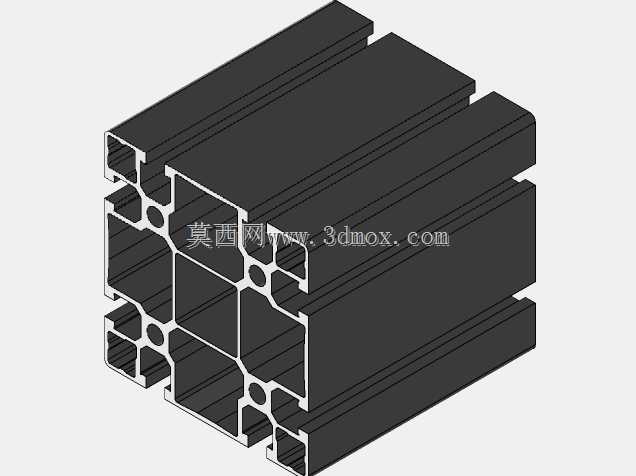

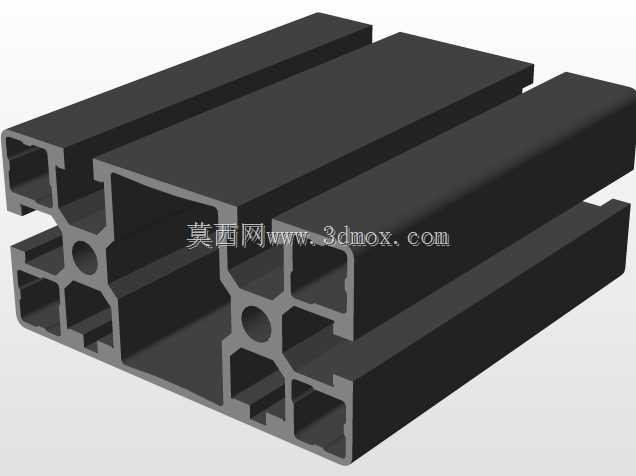

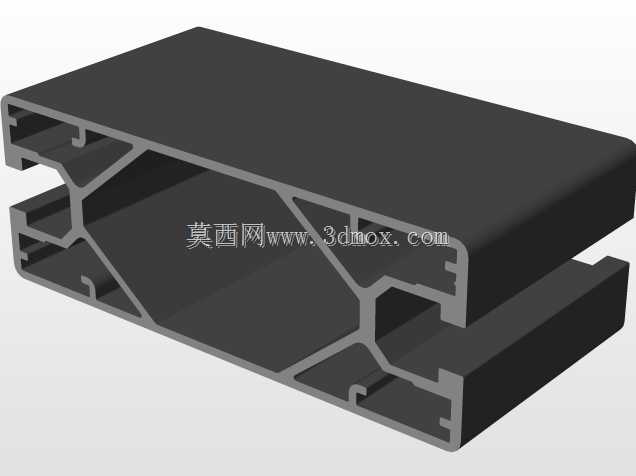

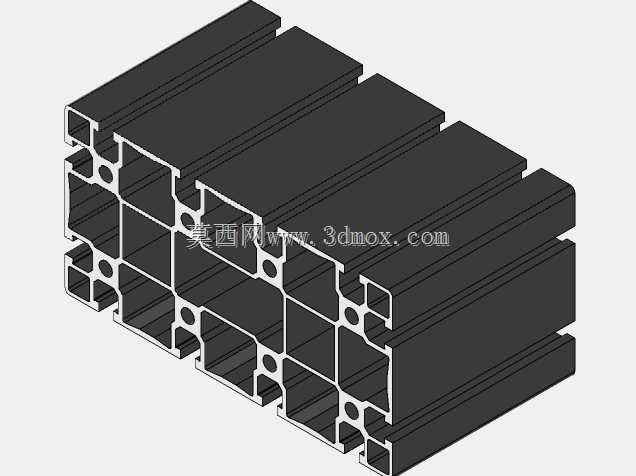

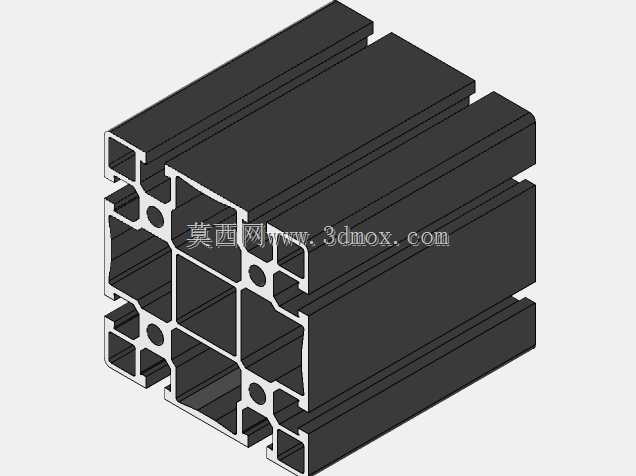

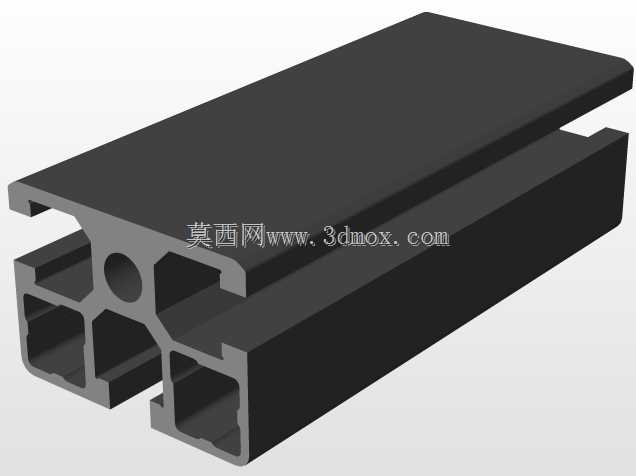

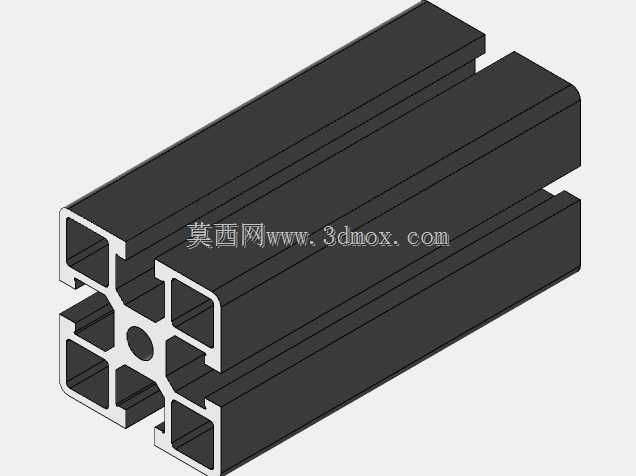

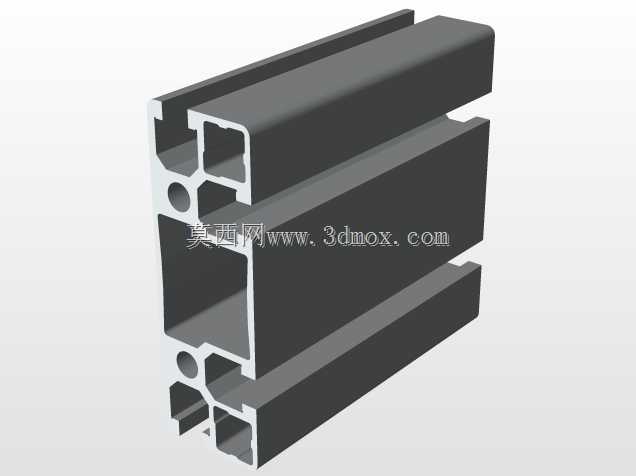

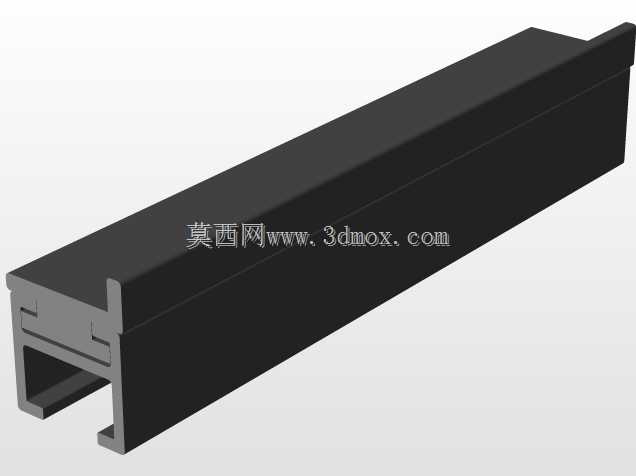

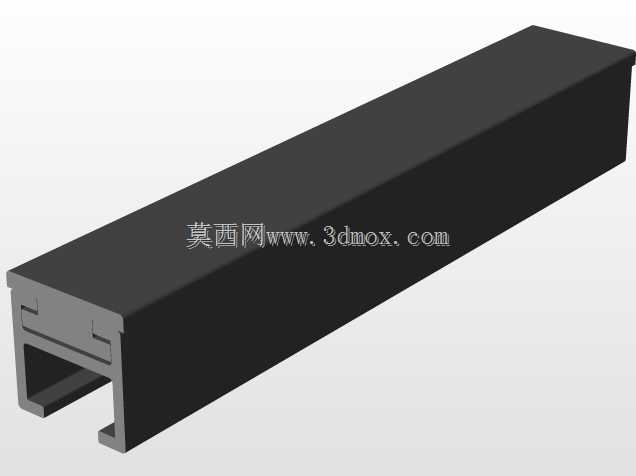

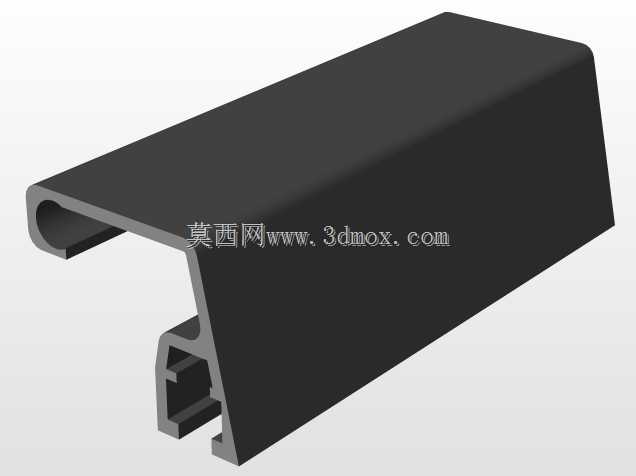

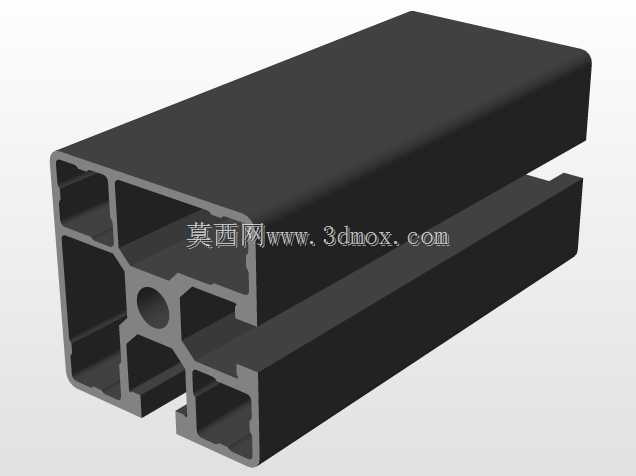

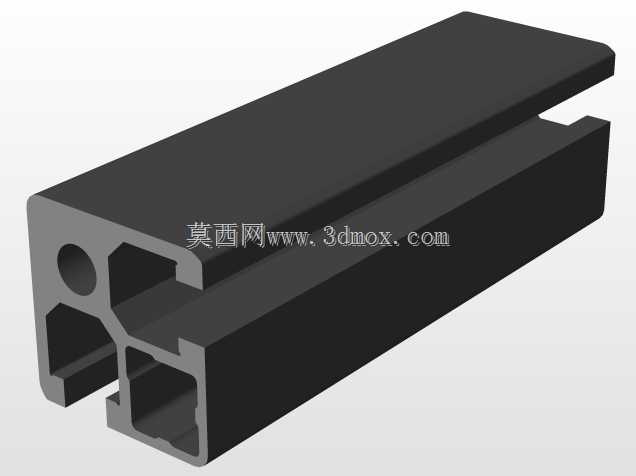

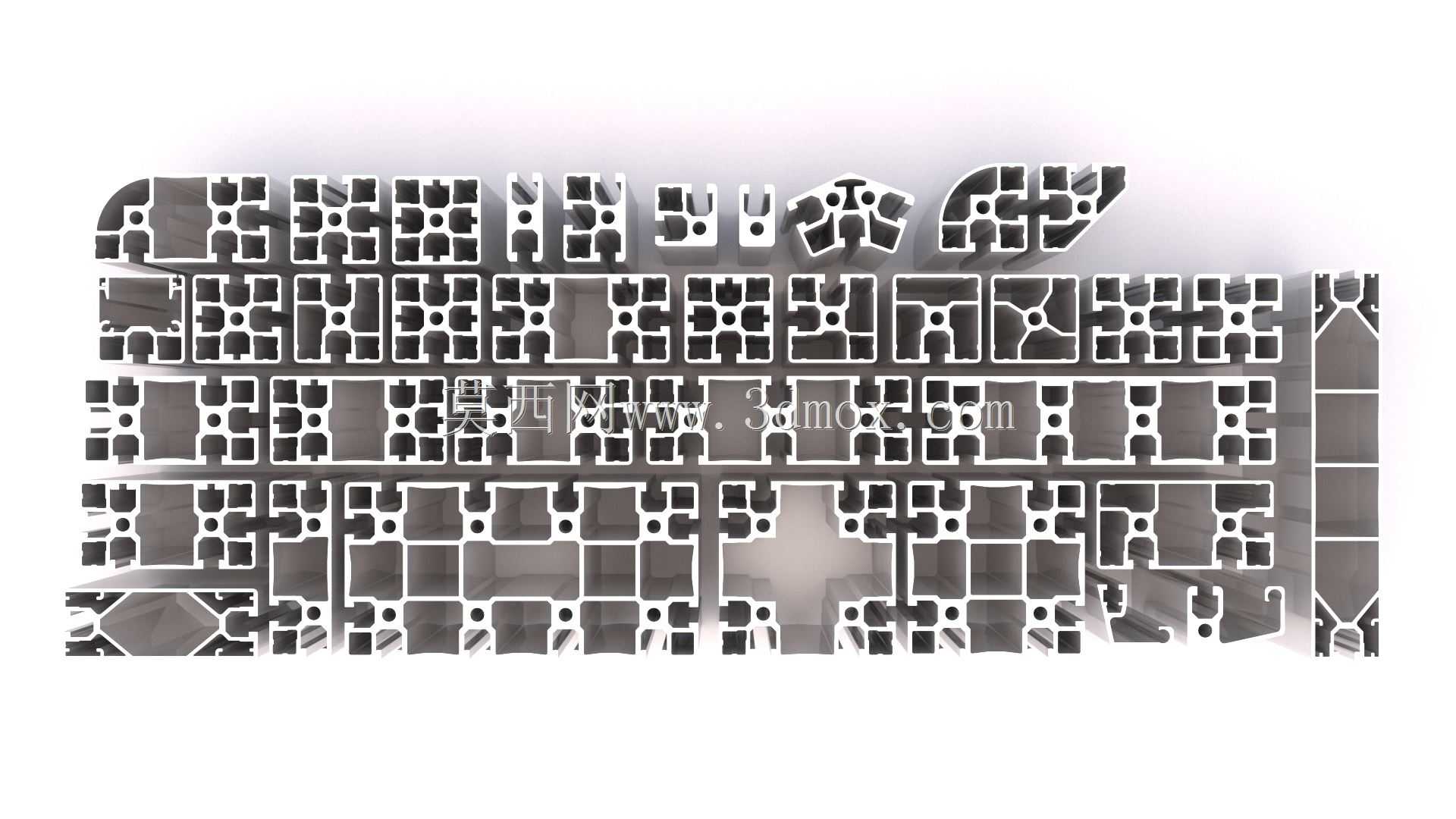

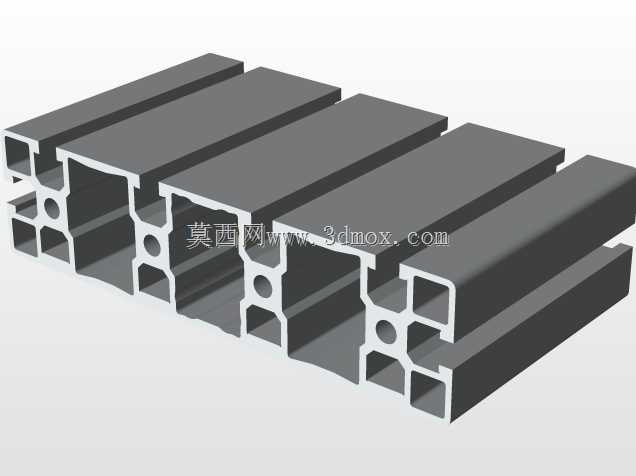

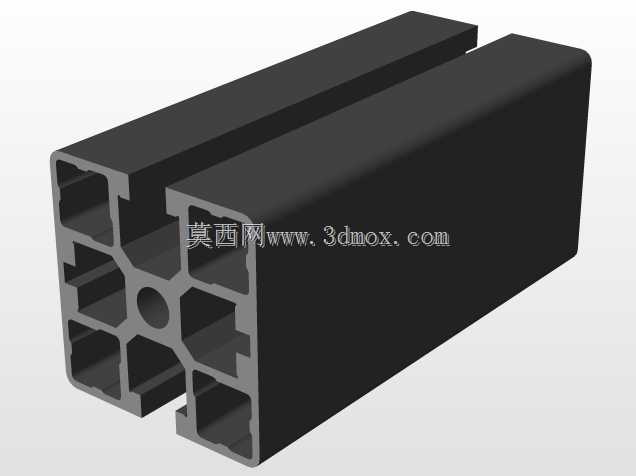

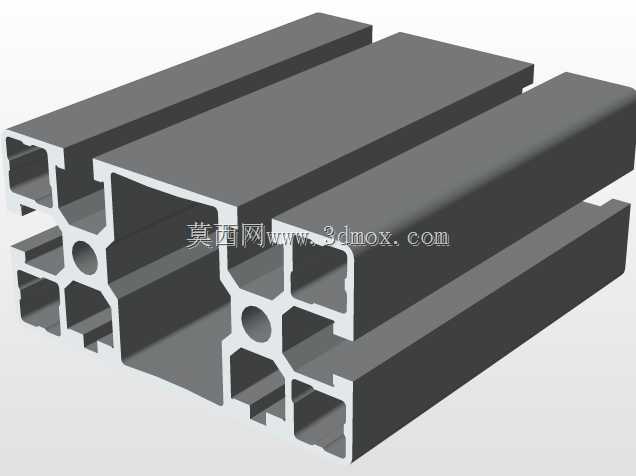

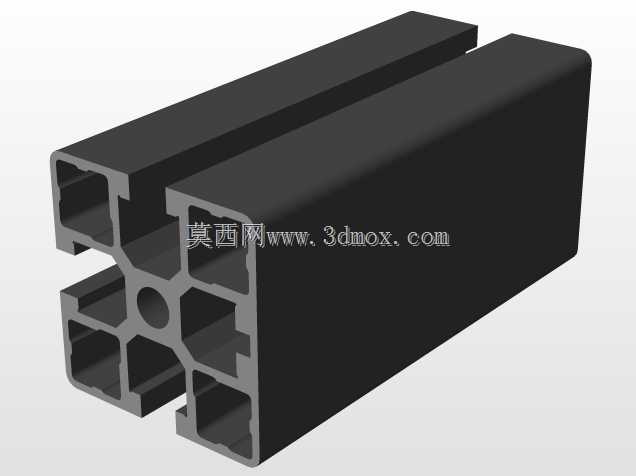

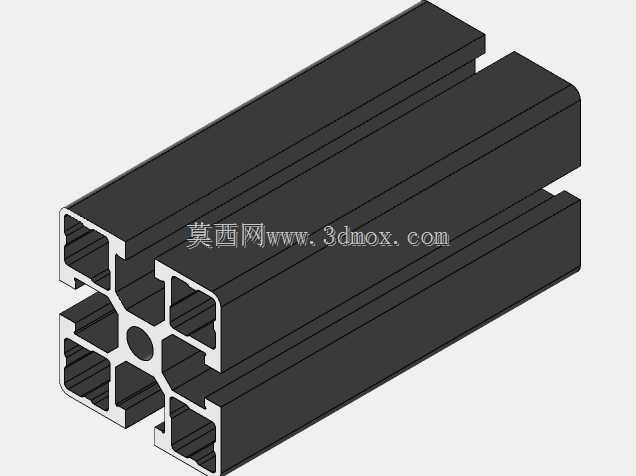

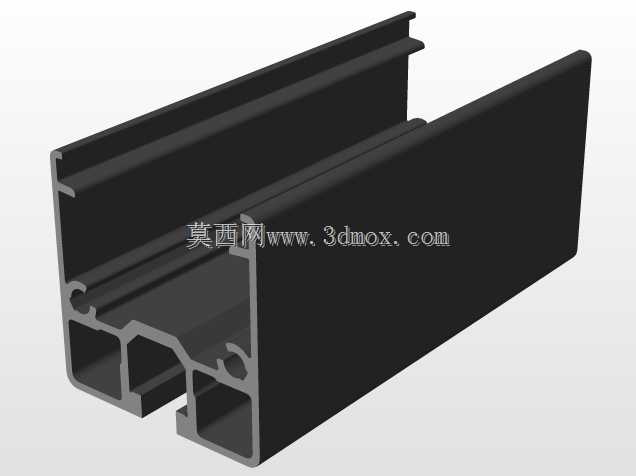

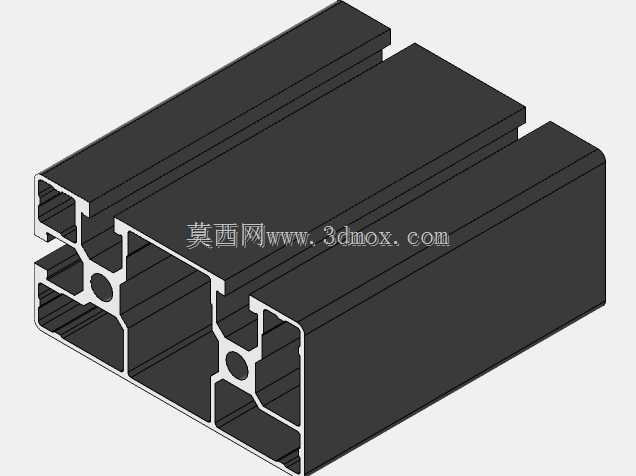

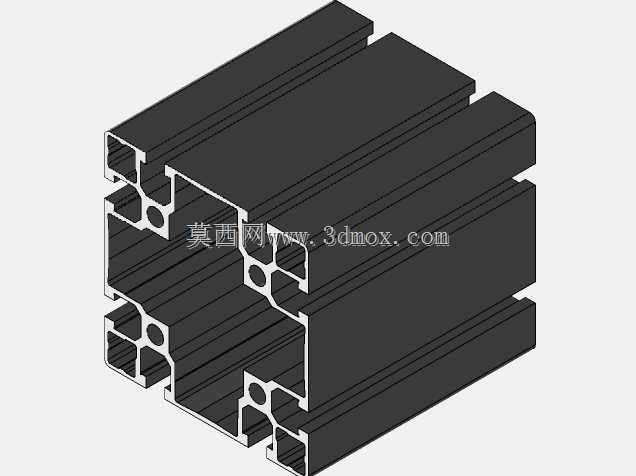

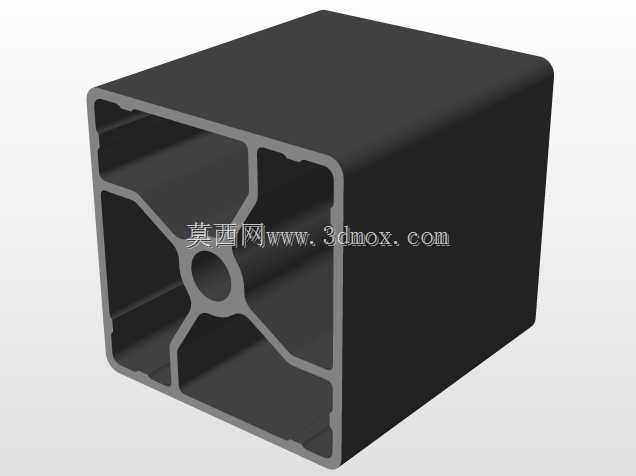

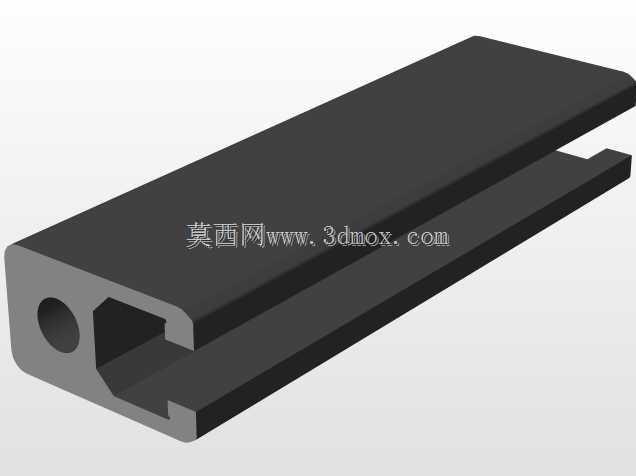

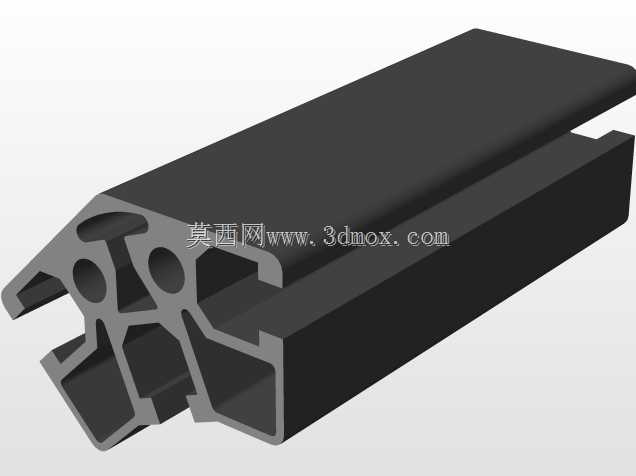

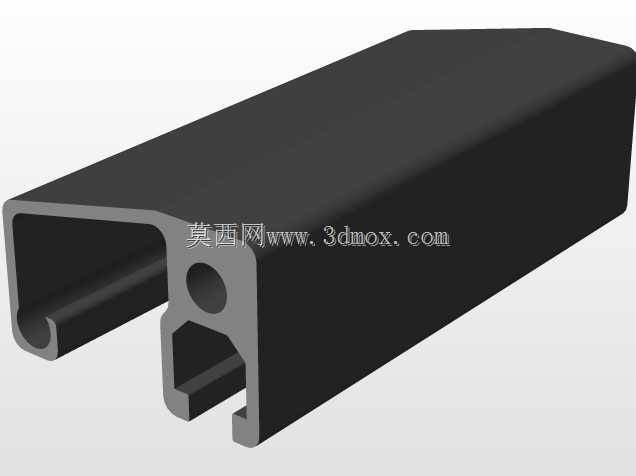

本次呈现的系列铝型材截面，覆盖了工业装配领域常用的全系列欧标、非标铝挤压型材规格，可适配从轻型桌面工作台到重型设备防护框架、自动化产线机架的全场景搭建需求。这类铝型材是模块化工业装配体系的核心基础构件，在3C电子组装产线、光伏组件生产设备、实验室检测台架、仓储物流分拣线、洁净室围护结构等场景中被广泛应用，无需焊接即可通过配套角件、螺栓、端盖等连接件快速完成框架搭建，后期调整改造时可随意拆卸重组，大幅降低产线迭代的改造成本与周期。不同截面规格的型材对应不同的承重与使用场景：小规格20系列、30系列型材壁厚较薄、槽口尺寸紧凑，适合承载较轻的传感器安装支架、小型设备操作面板架、桌面级工装夹具架，单米承重通常在50kg以内，安装时占用空间小，适合布局紧凑的轻型工位；40系列、45系列是通用性最强的规格，槽口适配标准M8螺栓，单米承重可达150-200kg，既可以搭建中型设备的主机框架，也可以作为产线侧边的物料挂架、防护栏立柱，是目前工业装配领域用量最大的型材品类；60系列、80系列及更大规格的重型型材，壁厚更厚、截面惯性矩更大，单米承重可突破500kg，适合作为大型自动化设备的底座框架、重载输送线的支撑梁、大型洁净房的主体承重结构，部分带双槽、多腔结构的重型型材还可集成走线、走气功能，将气管、电缆内置在型材腔体内，提升整体外观整洁度的同时避免管线被外力剐蹭破损。在设计思路上，所有型材截面都遵循模块化适配原则，槽口尺寸统一遵循行业通用标准，不同系列的型材可通过专用转接件实现跨规格连接，截面内部的加强筋布局经过力学仿真优化，在保证足够抗弯、抗扭强度的前提下尽可能减少材料用量，控制型材自重与生产成本；部分特殊截面的型材还预留了密封条安装槽、面板嵌装槽，可直接嵌入亚克力板、铝塑板、钣金面板作为防护围挡，无需额外加装压条，大幅提升装配效率。在安装边界上，不同规格型材的端面孔位、中心距都做了标准化设计，配套的脚轮、脚杯、合页、把手等配件都可直接适配，搭建框架时只需根据设计长度切割型材，无需额外做端面铣削、打孔等二次加工，普通装配人员使用专用内六角扳手即可完成整机组装，相比传统方管焊接框架，装配周期可缩短60%以上，且搭建完成的框架尺寸精度更高，不会出现焊接变形导致的装配公差问题。
