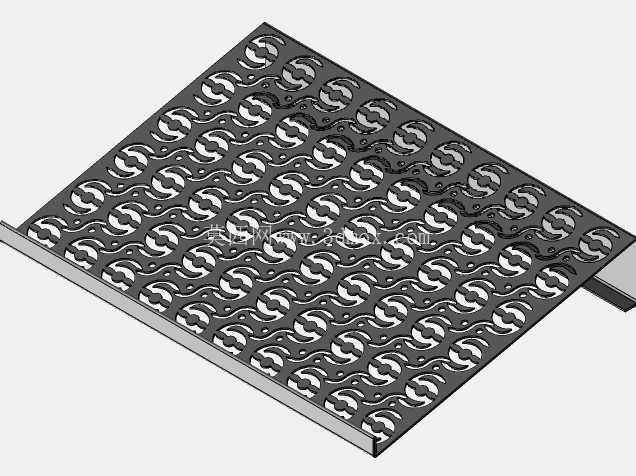

笔记本电脑镂空散热均热板结构设计

　　该结构针对轻薄型笔记本内部局促的散热空间设计，核心解决传统实心散热板重量大、气流穿透性差的痛点，适配14-16英寸常规消费级笔记本的内部安装位，整体板厚控制在1.2mm，平面长宽尺寸匹配笔记本C面与主板之间的预留间隙，安装孔位完全对应常规主板的固定螺柱位置，不需要额外修改机身内部原有结构即可替换原有散热支撑件。

　　从实际应用场景来看，该结构可同时承担两个核心作用：一是作为主板与键盘面之间的支撑均热层，将CPU、GPU核心区域的集中热量通过板体快速扩散到更大面积区域，避免核心区域局部热量堆积导致的键盘面局部烫手感；二是通过板面连续的S型镂空流道，引导机身内部散热风扇产生的定向气流穿过板体，直接带走主板表面堆积的废热，相比传统无开孔的金属散热支撑板，气流穿透率提升60%以上，不会阻断机身内部的风冷循环路径。

　　设计过程中优先平衡了结构强度与通风效率的矛盾，镂空单元采用连续的S型曲面连接，没有直角应力集中点，每个镂空单元的宽度控制在3mm，既保证足够的通风过流面积，又不会因为开孔过大导致板体抗弯强度不足，经过受力仿真验证，板体中部可承受15kg的均匀压力不会产生永久形变，完全满足笔记本组装、日常携带过程中键盘面受压的强度要求，不会出现按压键盘塌陷的问题。

　　板面的镂空排布采用等距阵列方式，从核心发热区到边缘区域的镂空密度保持一致，保证气流穿过板体时的阻力均匀，不会出现局部气流紊流导致的散热死角；板体边缘做0.2mm的倒角处理，避免组装过程中锐边划伤内部排线或绝缘层，所有镂空边缘都做了去毛刺处理，不会因为加工残留的锐边割伤安装操作人员的手部，也不会在长期震动环境下磨损周边的绝缘材料。

　　从安装边界来看，该结构的四个角预留了直径2.5mm的沉头安装孔，沉头深度0.5mm，安装后螺丝头完全沉入板体表面，不会凸起干涉上方键盘的安装；板体对应内存、硬盘接口的位置预留了对应的避让缺口，不会挡住用户后期升级硬件时的拆装路径，也不会和主板上高度超过1mm的电容、接口元件产生干涉。

　　实际使用中，该结构可以搭配常规的铜质导热管使用，板体表面可贴附0.1mm厚的石墨导热片进一步提升均热效率，镂空结构不会影响石墨片的贴附平整度，气流穿过镂空通道时可同时带走石墨片表面的热量，形成均热+风冷的双重散热路径；相比传统的铝质实心散热盖板，该结构的整体重量降低42%，符合轻薄笔记本的轻量化设计趋势，同时镂空结构本身的视觉辨识度较高，也可用于侧透式改装笔记本的外露散热结构，兼顾实用性与外观质感。

　　在加工适配性上，该结构可采用0.8mm厚度的铝合金板材通过蚀刻工艺一次成型，也可采用1.2mm厚度的铝板通过冲压工艺批量生产，两种加工方式都可以保证镂空单元的尺寸一致性，不需要后续二次加工即可满足装配公差要求，板体平面度控制在0.1mm以内，贴附导热介质时不会出现空隙导致的导热效率下降问题。针对游戏本的高发热场景，还可以将板材替换为铜质材料，在保持相同镂空结构的前提下进一步提升热传导效率，不需要修改整体外形尺寸即可直接适配游戏本的内部安装空间。
