全可打印模块化DIY桌面绘图设备结构

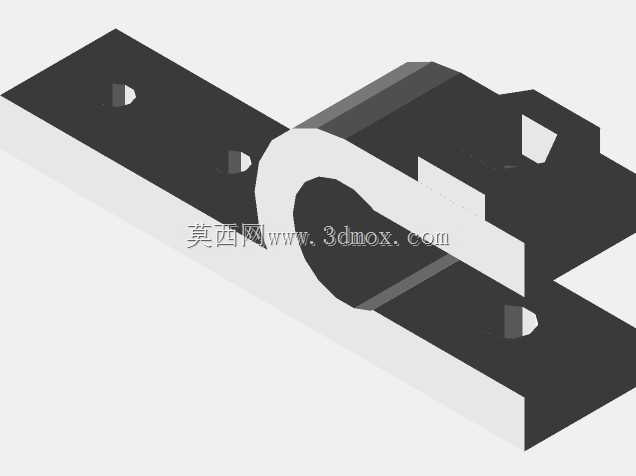

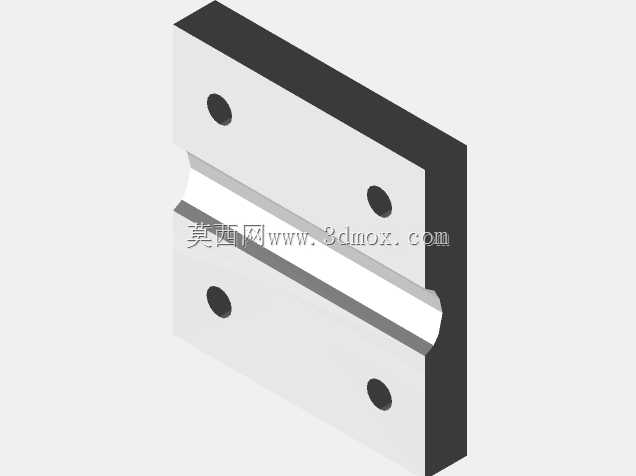

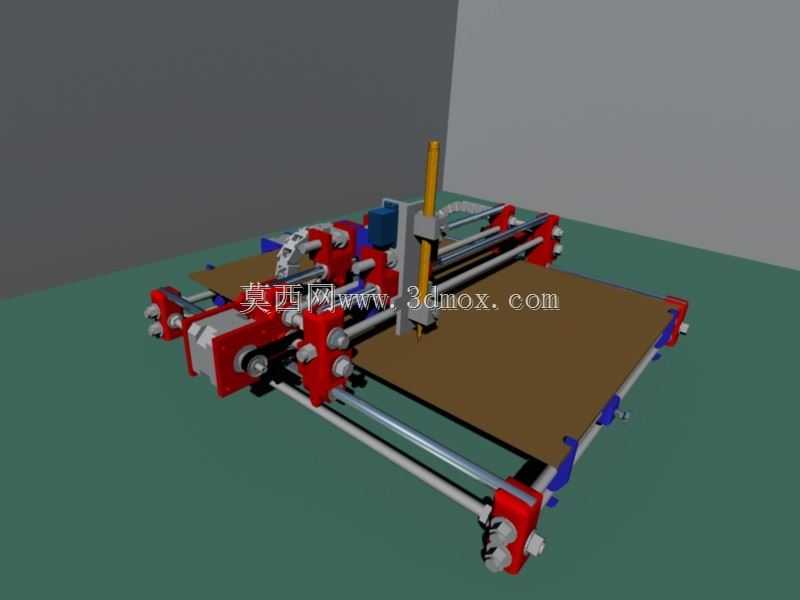

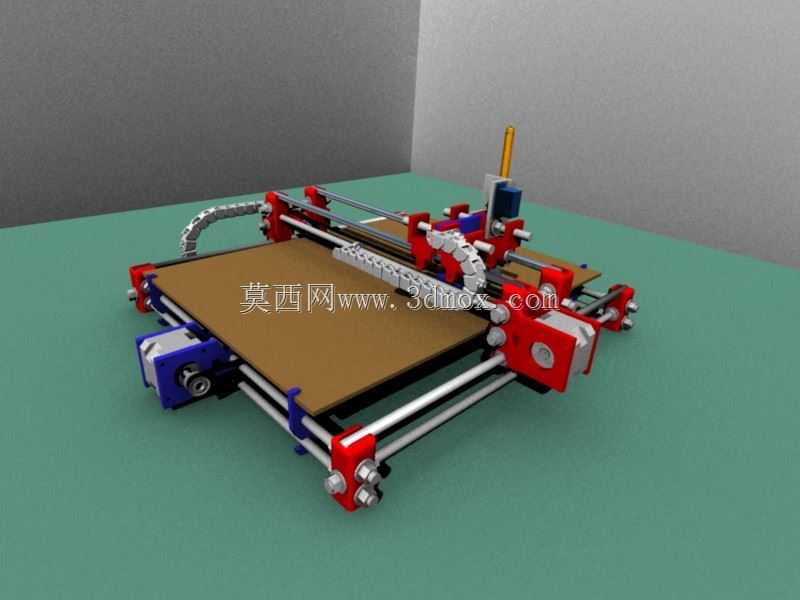

这款模块化DIY绘图设备主要面向桌面级小型加工、创意制作场景，可适配个人创客工作室、中小学科创教学、小型文创工坊等场景的平面绘图作业需求，能够在纸质、薄塑料片、软质铜箔等平整片状基材表面完成预设轨迹的线条绘制，也可通过更换执行端适配轻量的笔头刻画、胶线涂布等拓展作业，填补了小型桌面级低成本自动绘图设备的DIY制作空白。设备整体采用龙门式双轴联动的核心运动架构，X轴方向采用双光轴导轨搭配同步带传动的结构，保证横向运动过程中执行端的运行平稳性，避免长行程下的结构抖动影响绘图精度；Y轴方向依托平台两侧的光轴导轨实现整幅面的进给运动，Z轴方向采用微型升降结构控制绘图笔头的抬落动作，可精准控制笔头与基材表面的接触压力，避免漏墨、刮纸或者压力不足导致的线条断续问题。整套设备的结构件全部采用可打印的模块化设计思路，所有连接座、传动固定件、端盖等非标准零件都做了适配通用打印工艺的结构优化，无需额外定制特殊加工件，制作者仅需搭配标准的光轴、同步带、步进电机、紧固件等通用五金配件即可完成整机组装，大幅降低了DIY制作的门槛与成本。设备的安装边界适配常规桌面摆放需求，整体占地尺寸与常规桌面级打印设备相当，工作台面可容纳A3幅面以内的片状基材，整机高度控制在较低区间，放置于普通书桌、工作台面时不会占用过多垂直空间，也无需额外做固定安装，调平后即可稳定运行。设计过程中充分考虑了DIY组装的调试便利性，所有传动模块都预留了张紧调节结构，组装时无需额外制作专用工装即可完成同步带张紧、导轨平行度校准等调试步骤，各功能模块采用快拆式连接设计，后期维护更换零件时无需拆解整机结构，仅需拆卸对应模块即可完成操作。运动结构的走线全部采用拖链收纳设计，避免设备运行过程中线路与运动部件产生干涉，同时也能保护反复弯折的线路，提升设备长期运行的可靠性。设备的驱动控制模块可适配常规的开源运动控制方案，制作者可根据自身需求选择对应的控制板与固件，实现G代码轨迹导入、脱机运行等功能，可直接对接常用的矢量绘图软件生成的路径文件，无需做复杂的格式转换即可完成绘图作业。
