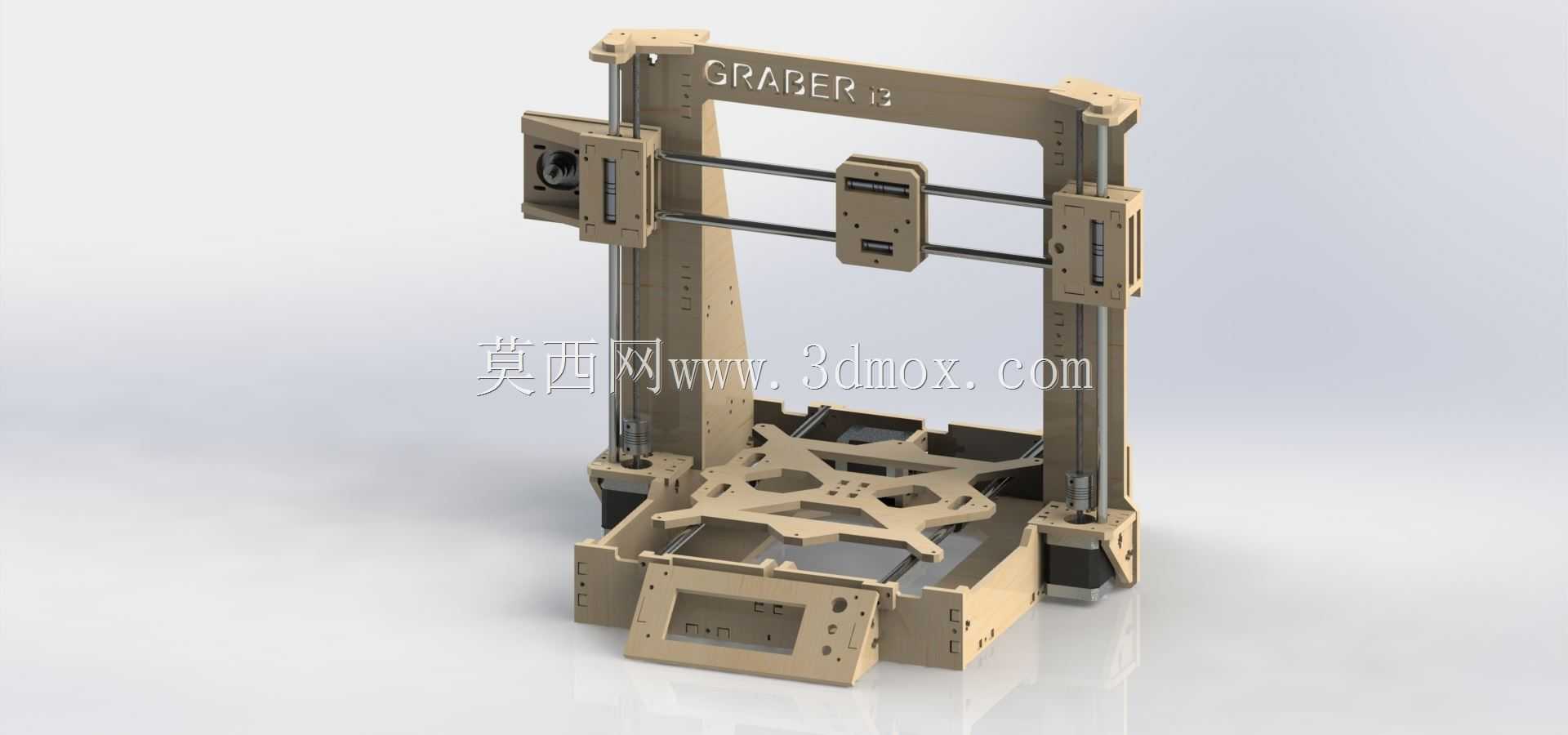

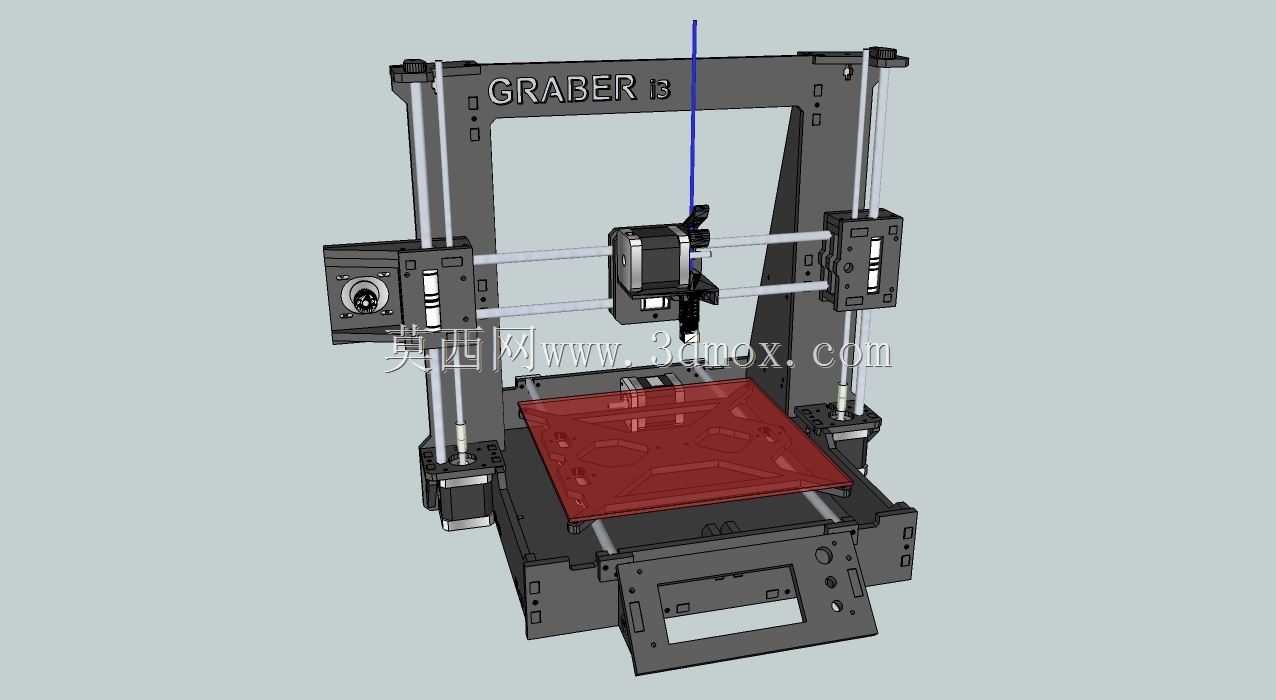

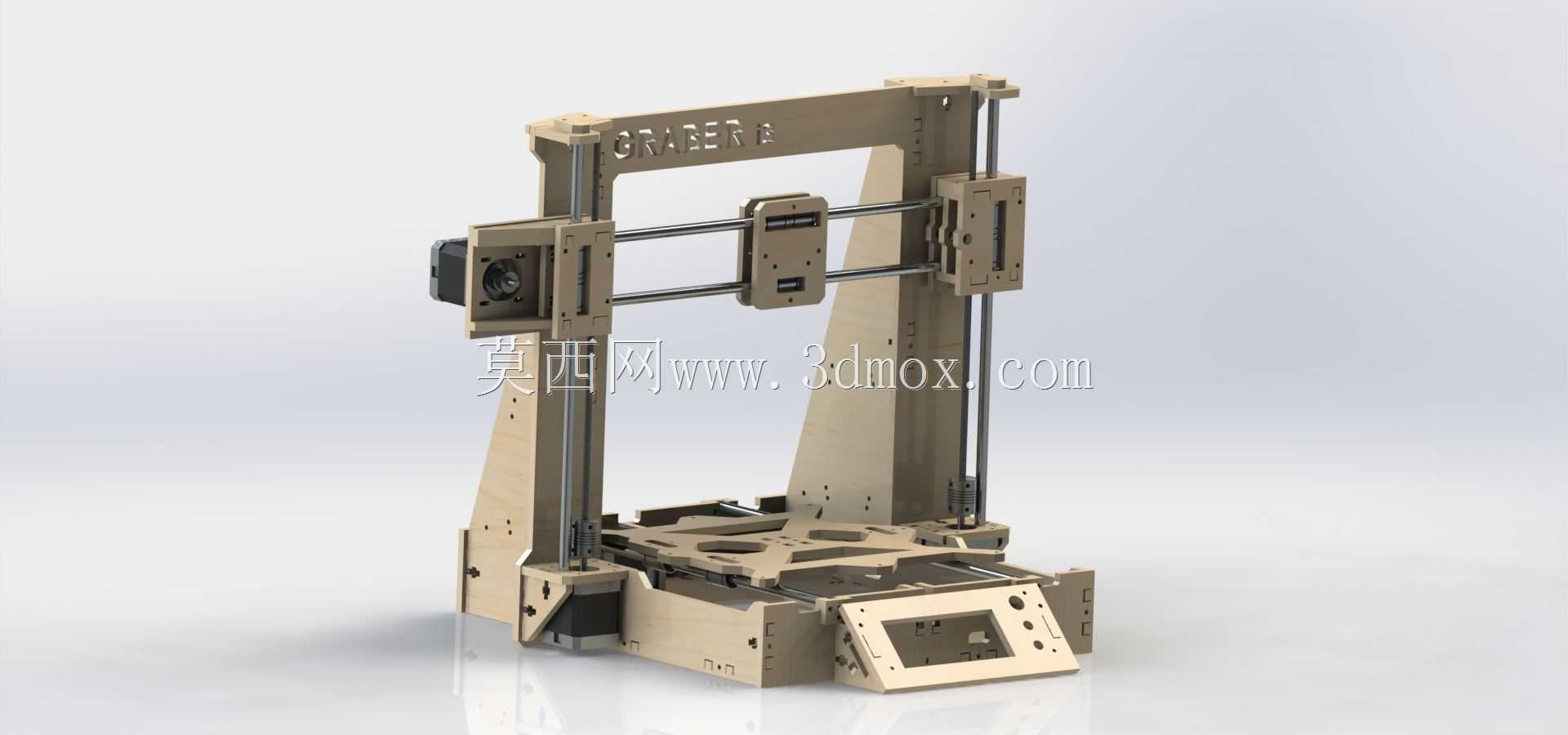

Graber i3木质框架桌面级FDM打印设备

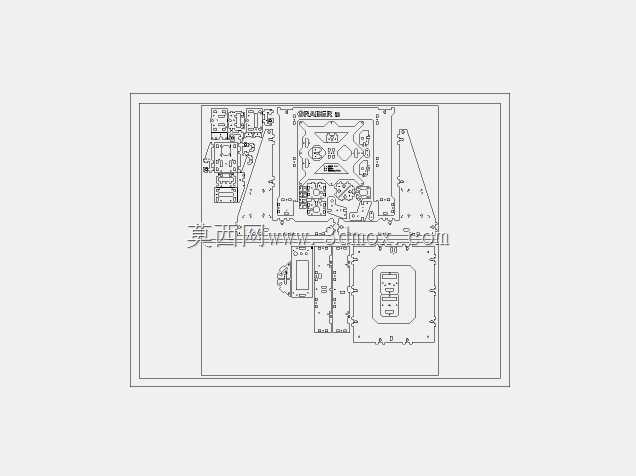

这款桌面级熔融沉积成型设备的框架结构，专为个人创客、小型工作室以及教学实训场景设计，适配桌面摆放的使用需求，无需占用过大的作业空间，能够满足日常创意打样、教学演示、小型功能件制作的使用需求，可兼容常见的PLA、ABS等多种打印耗材，完成从创意概念到实体样件的快速转化。该框架结构采用MDF板材作为核心加工原料，设计之初就充分考虑了个人制作者的加工条件，无需高精度工业级加工设备，仅通过常规激光切割机或是入门级CNC雕刻设备就可以完成所有板材零件的裁切加工，大幅降低了设备的自制门槛，让没有专业加工渠道的爱好者也能完成整机组装。框架整体成型尺寸边界控制在适配200x200x200mm打印成型腔的范围，在保证足够打印作业空间的同时，尽可能压缩了设备的整体外轮廓尺寸，能够适配多数家庭书桌、实验室操作台的摆放空间，不会对日常桌面使用造成过多挤占。结构设计上，该框架沿用了经典i3结构的运动布局逻辑，对原版结构的板材拼接方式做了优化，所有板材零件均采用榫卯拼接加紧固件锁附的组合固定方式，既保证了框架整体的结构刚性，减少运动过程中产生的结构震颤，提升打印过程的运动稳定性，又简化了组装流程，制作者无需复杂的工装夹具就可以完成框架的精准拼接，降低组装过程中的对位难度。框架预留了所有运动组件、电控元件、送料机构的安装位，包括X轴运动导轨的固定座、Z轴传动丝杆的安装孔位、Y轴热床平台的滑动支撑位、主控板与电源的内嵌安装腔，以及挤出头组件的运动避让空间，所有安装位的尺寸边界都经过匹配校验，组装时无需额外对板材进行二次裁切修改，就可以完成标准配件的直接安装。同时框架针对日常使用的维护需求做了细节优化，电控元件的安装区域预留了走线槽与散热空隙，既可以规整内部走线避免运动干涉，也能保证电控元件工作时的热量及时散出，提升长时间工作的稳定性；热床区域的框架开口做了加宽处理，方便打印完成后取件，也便于对热床平台进行水平校准等日常维护操作。这种板材框架的设计思路，跳出了传统型材框架需要切割铝型材、配套大量角码连接件的制作逻辑，通过板材的一体化裁切实现结构功能，不仅加工成本更低，组装完成后的框架整体一致性更好，还可以根据个人喜好对板材表面做涂装、贴纸等个性化处理，满足爱好者的个性化定制需求，非常适合入门级3D打印爱好者自制设备使用，也可作为教学场景下的机械结构组装实训载体，让学习者在组装过程中理解FDM设备的运动原理与结构逻辑。
