手持电动双轴搅拌传动结构设计

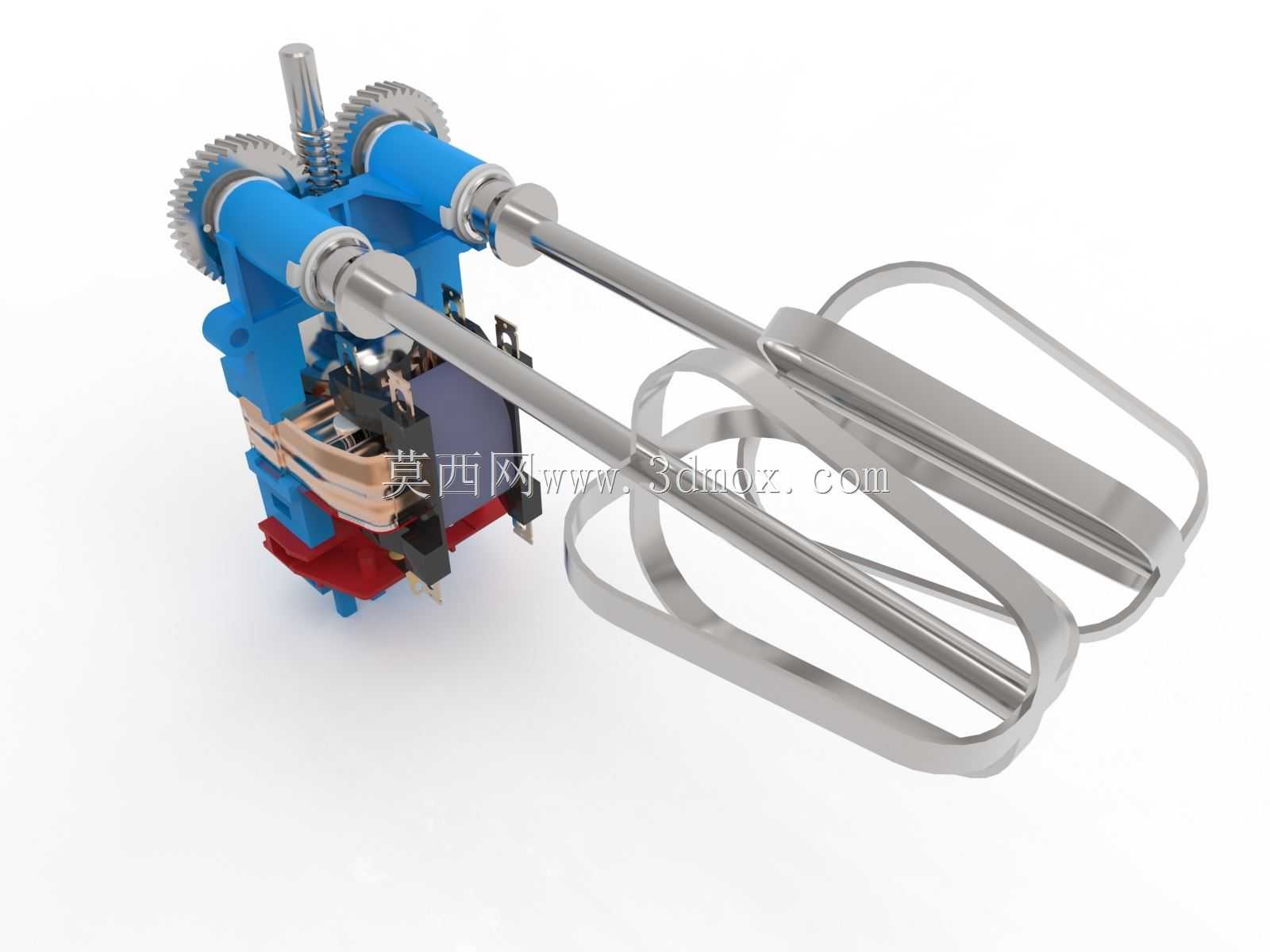

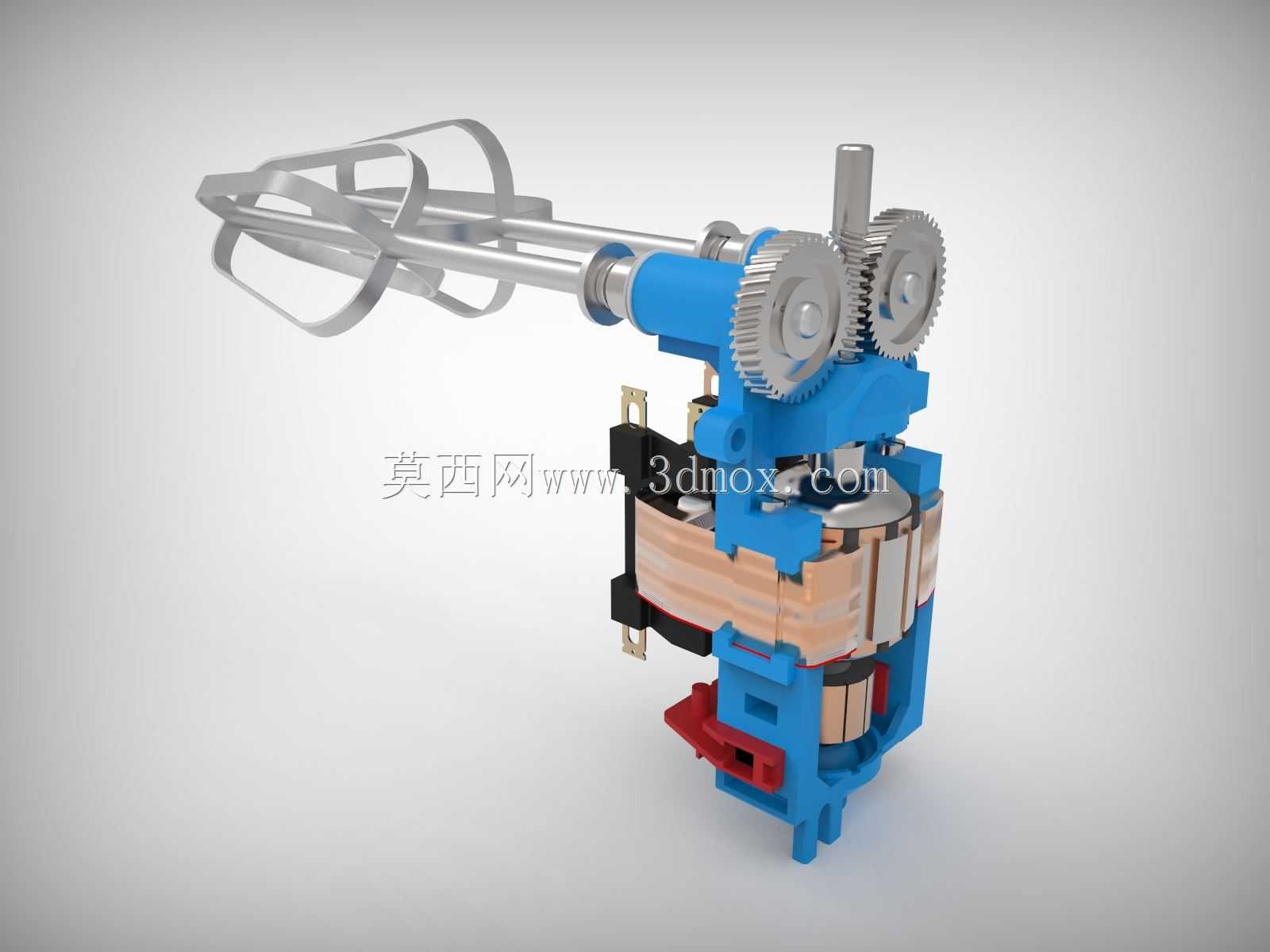

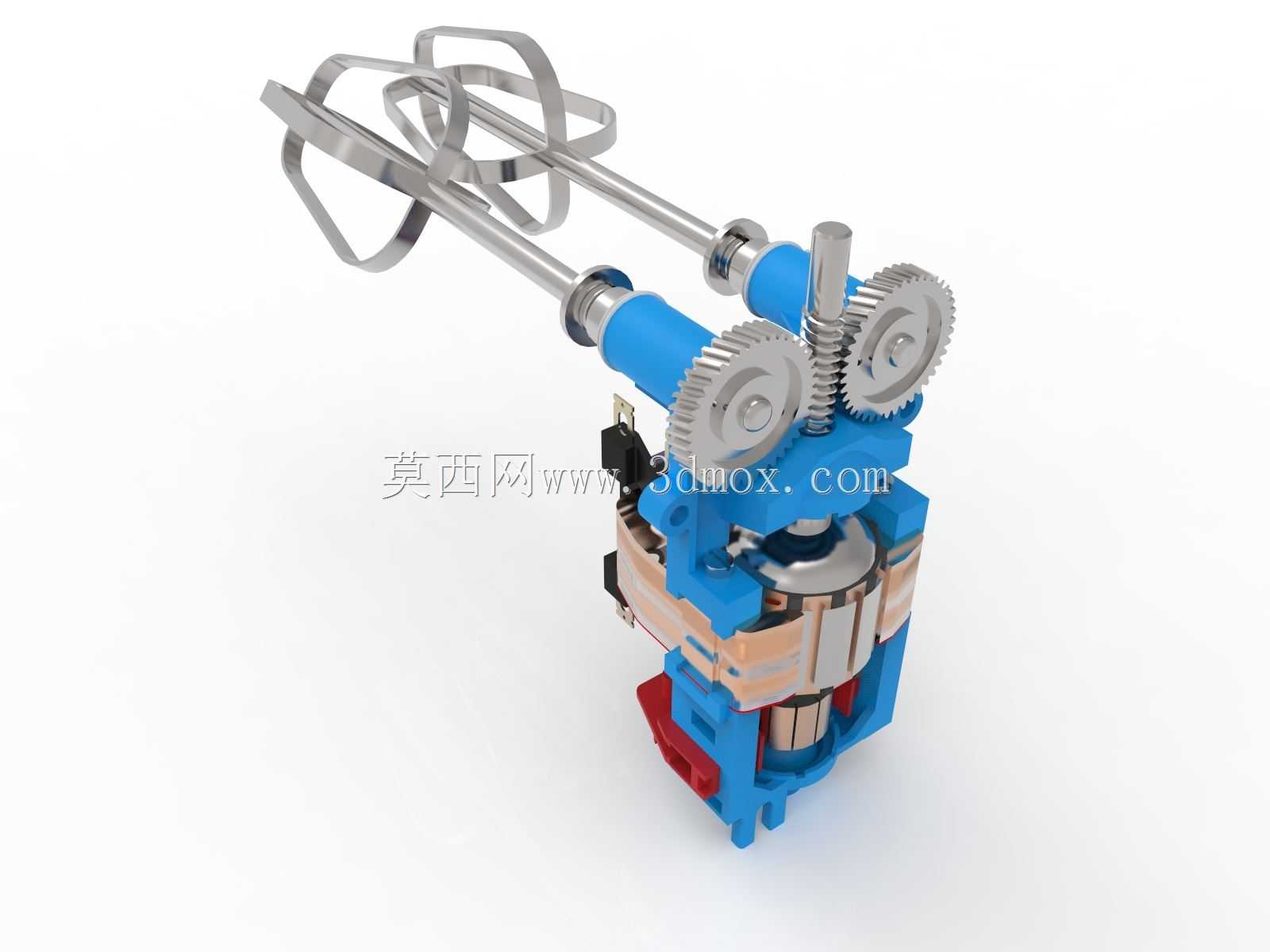

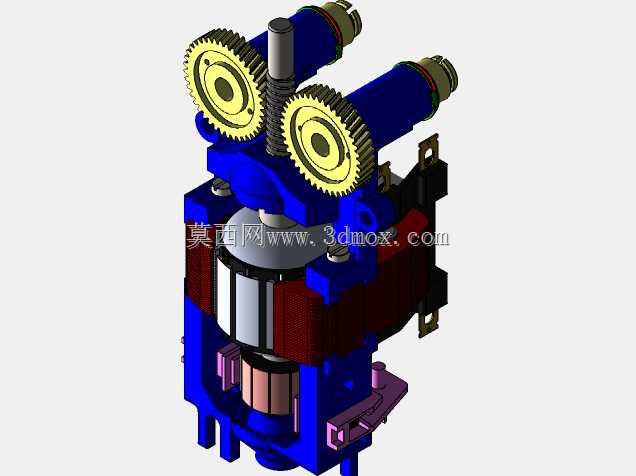

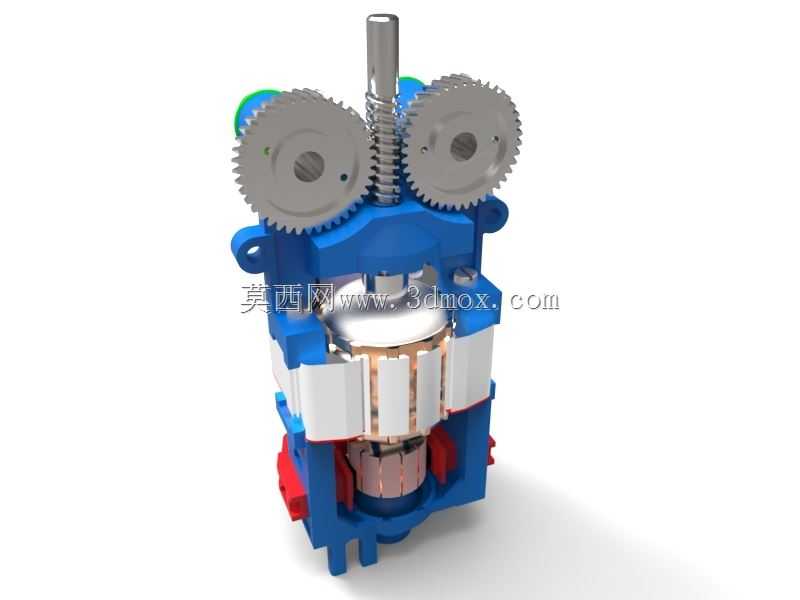

该结构为手持类电动搅拌设备的核心传动总成，主要面向家装建材施工、小型化工配料、食品加工预混等需要小范围物料搅拌的作业场景，可适配不同规格的搅拌桨头，完成腻子粉、涂料、胶粘剂、小型食品浆料等中低粘度物料的均匀混合作业，替代人工手动搅拌提升作业效率，降低施工人员的劳动强度。整套结构以驱动电机为动力核心，动力输出端通过两组啮合圆柱齿轮完成动力分流与转速匹配，将电机的单轴高转速输出转换为双轴反向同步转动，带动前端的两个框式搅拌头同步运转，相比单轴搅拌结构，双轴反向转动可在搅拌区域内形成更复杂的物料对流路径，有效减少搅拌盲区，提升物料混合的均匀度，同时抵消单轴转动带来的反扭矩，提升手持操作时的稳定性，降低作业过程中的震手感。设计过程中优先考虑手持作业的人机工程需求，整体结构布局紧凑，将电机、传动齿轮组、输出轴支座沿轴向依次排布，控制整体径向尺寸适配常规手持握持的围度范围，输出轴端设置耐磨衬套结构，减少搅拌作业时径向负载对传动部件的磨损，齿轮组采用闭式安装位预留润滑空间，可填充润滑脂降低传动噪音与齿轮磨损速率，延长结构使用寿命。安装边界方面，动力端预留标准电机安装卡位，可适配常规系列的手持工具驱动电机，外壳安装孔位统一间距，可与通用手持电动工具的左右合壳直接匹配装配，前端输出轴的伸出长度与轴径符合常规搅拌桨的安装尺寸标准，无需额外改装即可快速替换不同形式的搅拌桨头，适配不同物料的搅拌需求。结构的受力支撑部位做了加厚加强设计，可承受搅拌过程中物料阻力带来的径向与轴向载荷，避免长期作业出现结构变形，传动齿轮的传动比经过匹配调校，让输出转速维持在适合搅拌作业的区间，既保证搅拌效率，也避免转速过高导致物料飞溅。
