螺旋轨道小球运动动力学仿真结构

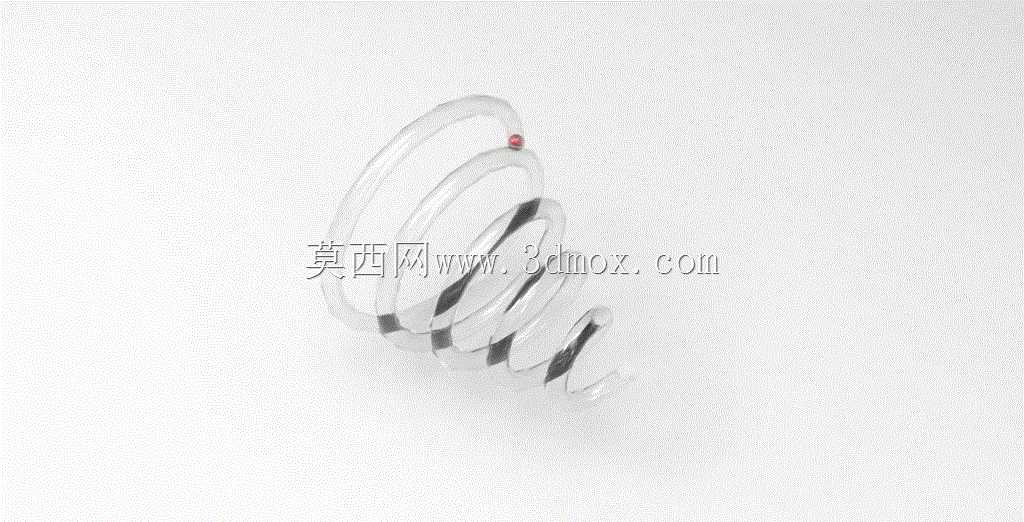

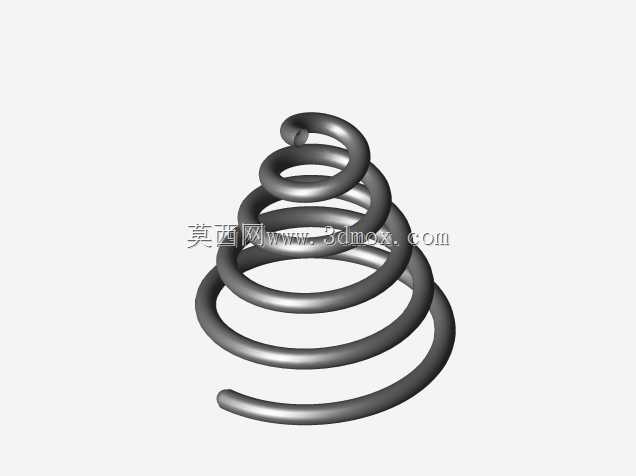

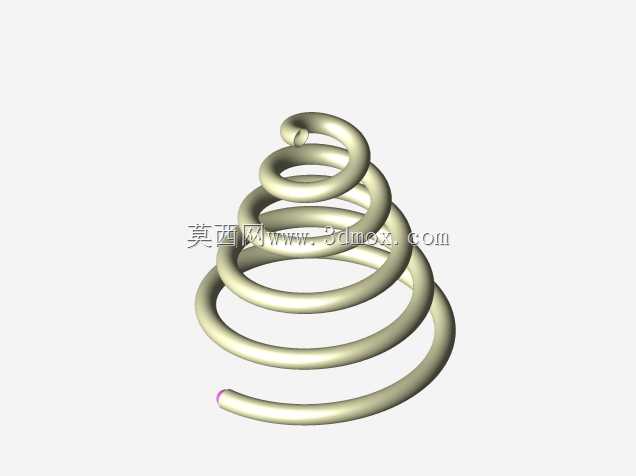

该结构主要面向机械动力学教学演示、基础运动学验证实验场景，可作为高校机械原理课程的具象演示教具，也能为轻工输送领域的螺旋滑道类物料输送结构提供基础运动参数参考，帮助设计人员快速验证螺旋轨道内小尺寸物件的运动规律，规避实际生产中物料卡滞、运动速度失控的问题。从实际用途来看，这套结构核心是还原小球沿连续螺旋轨道下滑的完整运动过程，可直观展示重力作用下物体沿曲面轨道运动时的速度变化、碰撞接触特性，也能用来验证不同阻尼参数、轨道摩擦系数对运动轨迹的影响，为同类螺旋输送、螺旋滑道结构的参数选型提供可参照的运动学样本。在功能特性上，结构完整还原了螺旋轨道的连续曲面形态，轨道截面采用适配小球直径的圆弧槽设计，能保证小球运动全程不脱轨，同时预留了阻尼参数、重力参数、接触恢复系数的调整接口，可模拟不同材质轨道、不同重量小球的运动状态，既可以演示无阻尼理想状态下的匀加速螺旋下滑，也能复现带槽阻尼、接触碰撞损耗下的真实运动过程，完整呈现小球从轨道顶端释放后，沿螺旋面逐圈下滑、最终抵达轨道末端的全流程运动状态。设计思路上，整体以螺旋线作为轨道的中心引导线，通过扫掠成型连续的圆弧槽型轨道，轨道螺距全程保持一致，避免因螺距突变导致小球运动状态出现非预期的跳变；轨道内径与小球直径预留0.2毫米的单边间隙，既保证小球运动过程中不会出现卡滞，也不会因间隙过大导致运动轨迹偏离预设的螺旋路径；轨道末端设置平直的导出段，可承接下滑至终点的小球，方便观察小球最终的运动速度与冲出距离。在外形尺寸与安装边界上，整体结构呈竖直圆柱状布局，螺旋轨道的最大外径为120毫米，整体竖直高度为200毫米，轨道截面槽宽为8毫米，适配直径6毫米的标准钢质小球；安装时仅需固定轨道顶端的安装座即可保证整体结构稳定，底部无需额外固定支撑，结构外围预留30毫米的安全观察距离，避免运动过程中小球意外脱出影响观测，整体占用空间小，可直接放置于实验台桌面完成全部动力学观测实验，无需额外的配套安装支架。
