带透明机匣的航空涡轮喷气发动机结构

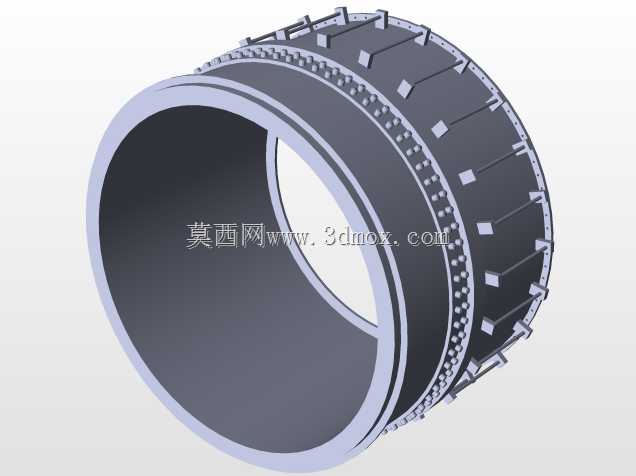

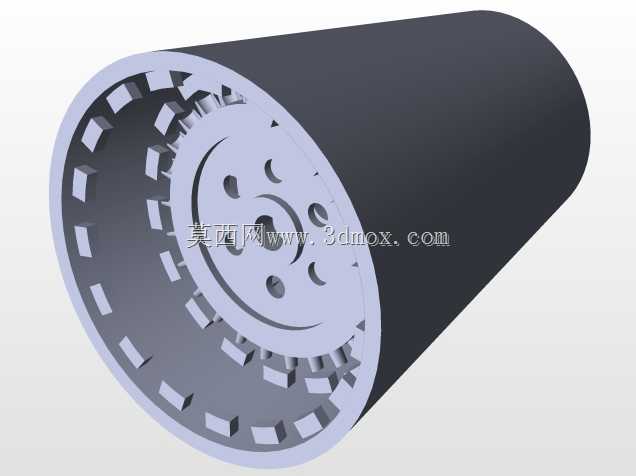

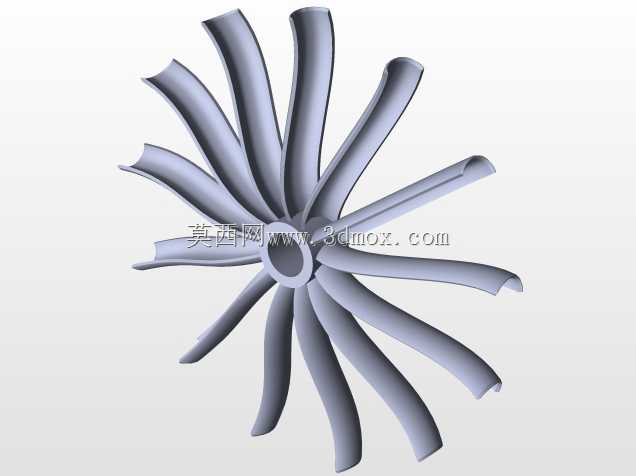

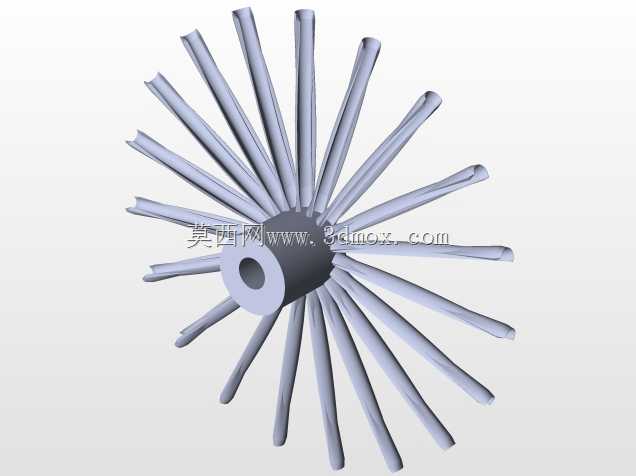

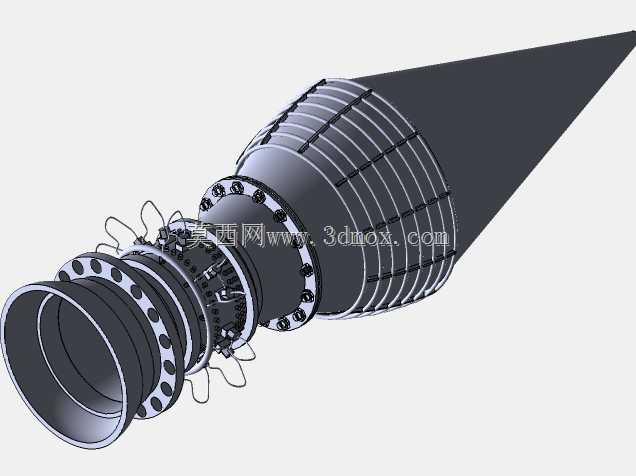

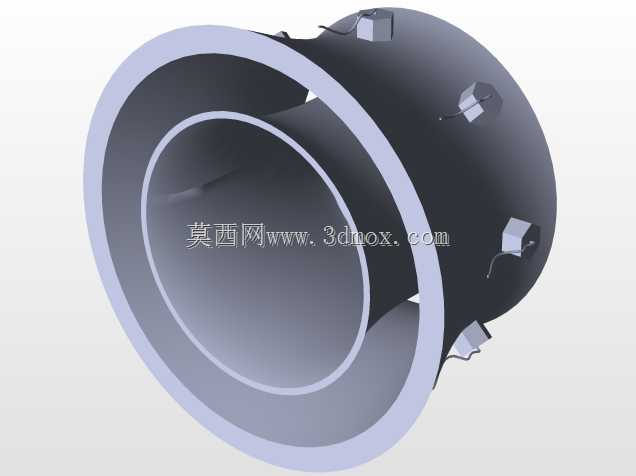

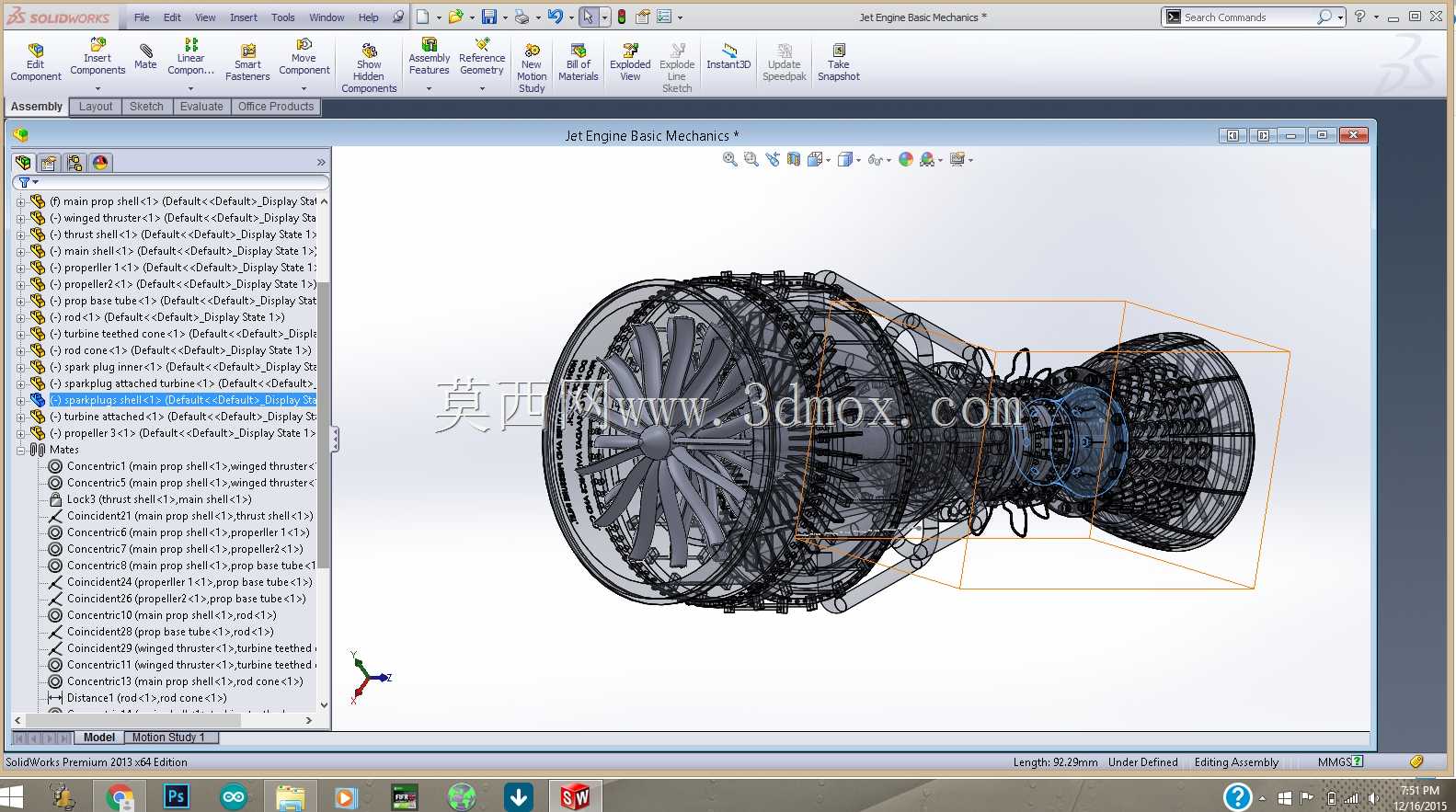

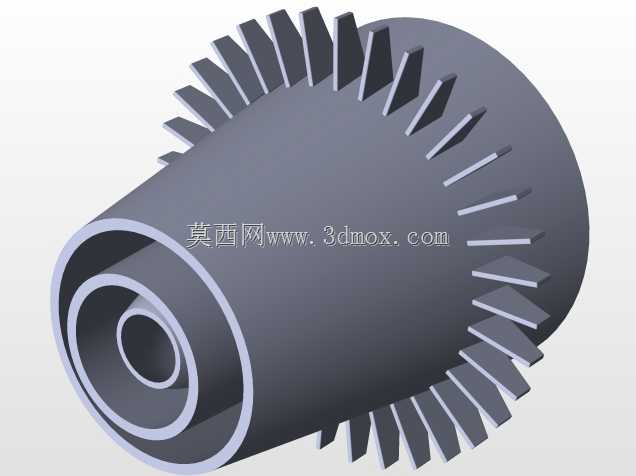

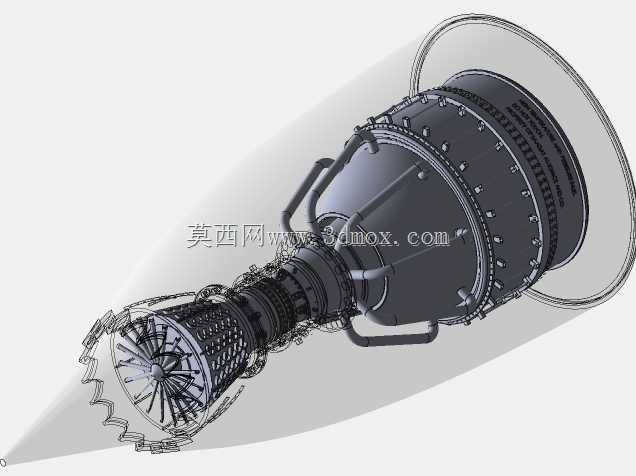

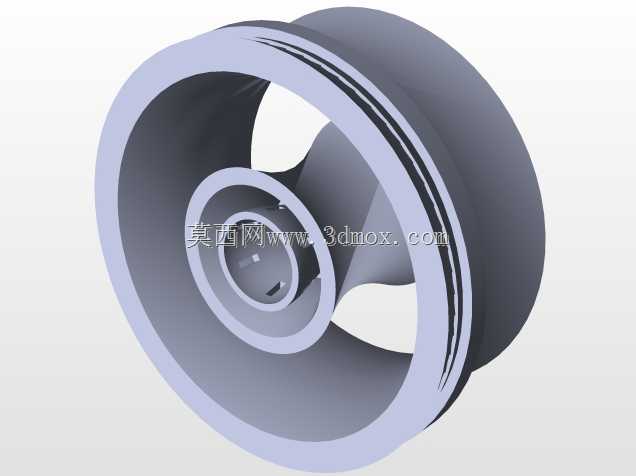

该结构还原了航空涡轮喷气发动机的核心工作单元，主要应用于航空动力系统的原理教学、结构认知场景，也可作为小型涡喷动力改装的结构参考原型，覆盖航模动力研发、航空专业实训、动力原理科普等多个实际使用场景。从实际用途来看，这套结构完整呈现了轴流式涡喷发动机从进气、压气、燃烧到做功排气的全流程核心部件布局，能够直观展示不同工况下转子与静子的配合逻辑，帮助使用者快速理解涡喷发动机的推力产生原理，也可作为小型涡喷产品开发阶段的结构校验参考，验证转子同轴度、流道走向的合理性。在功能特性上，该结构做了半透明的机匣设计，无需拆解即可观察到内部多级压气机叶片、涡轮盘、燃烧室喷嘴、传动轴的装配关系，每一级叶轮的齿形啮合、叶片安装角都做了精细化还原，转子部件转动时可清晰看到气流流经压气机逐级增压、进入燃烧室与燃油混合燃烧、高温燃气冲击涡轮带动同轴压气机持续运转的完整路径，静止状态下也可直观展示各部件的安装定位关系，避免了实体机匣遮挡内部结构的问题。设计思路上，整体采用同轴分层装配逻辑，以中心传动轴为装配基准，从前到后依次布置进气导向叶片、多级轴流压气机轮盘、燃烧室扩压段、涡轮导向器、动力涡轮盘与尾喷管收敛段，外部机匣采用分段式连接结构，每一段机匣对应内部一个功能单元，既保证了整体结构的同轴度精度，也方便单独拆解某一级部件做结构调整；机匣表面预留了传感器安装座、管路接口的安装位置，可根据实际使用需求加装温度、压力检测部件，适配不同的测试与教学需求。外形与安装边界上，整体为回转体结构，最大外径集中在燃烧室段，进气口与尾喷口做了收窄设计，整体轴向长度与最大外径的比例符合小推力涡喷发动机的常规尺寸比例，安装时可通过机匣外部的安装耳座实现固定，预留的安装孔位可适配标准的航空发动机试验台架，外部管路接口的位置避开了主安装面，不会与台架固定结构产生干涉，转子部分的轴向窜动间隙也做了合理预留，保证转动过程中不会与静子部件发生刮蹭。
