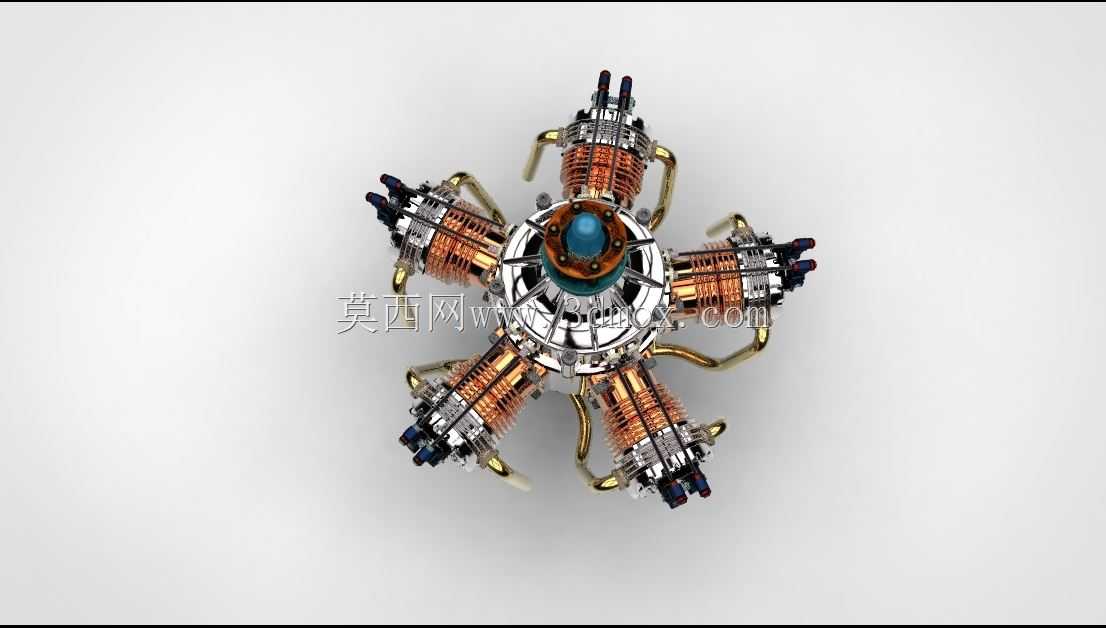

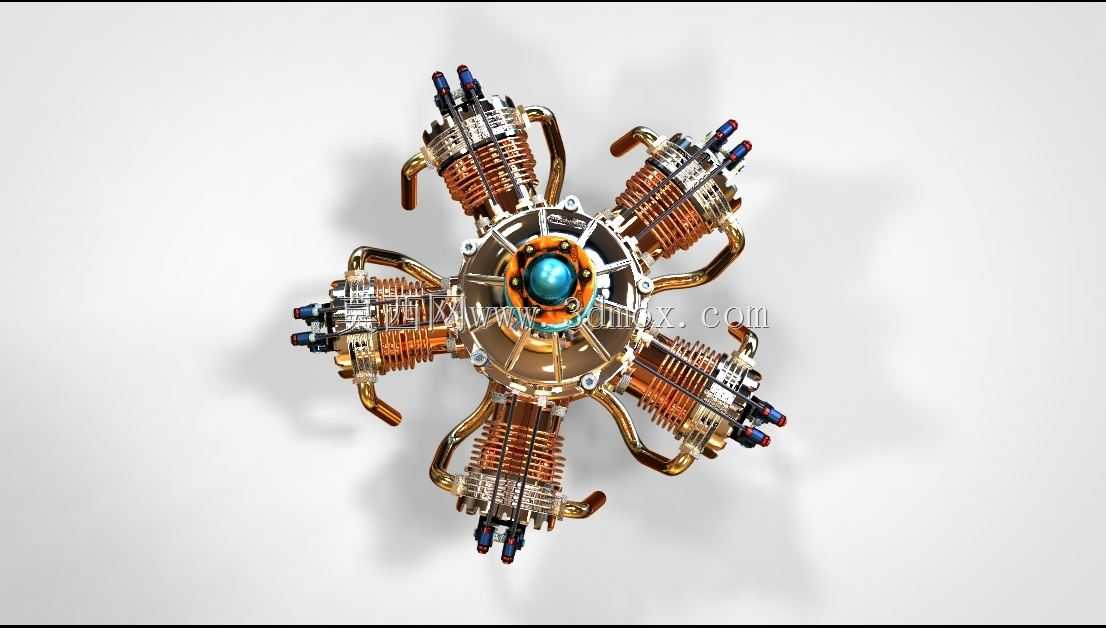

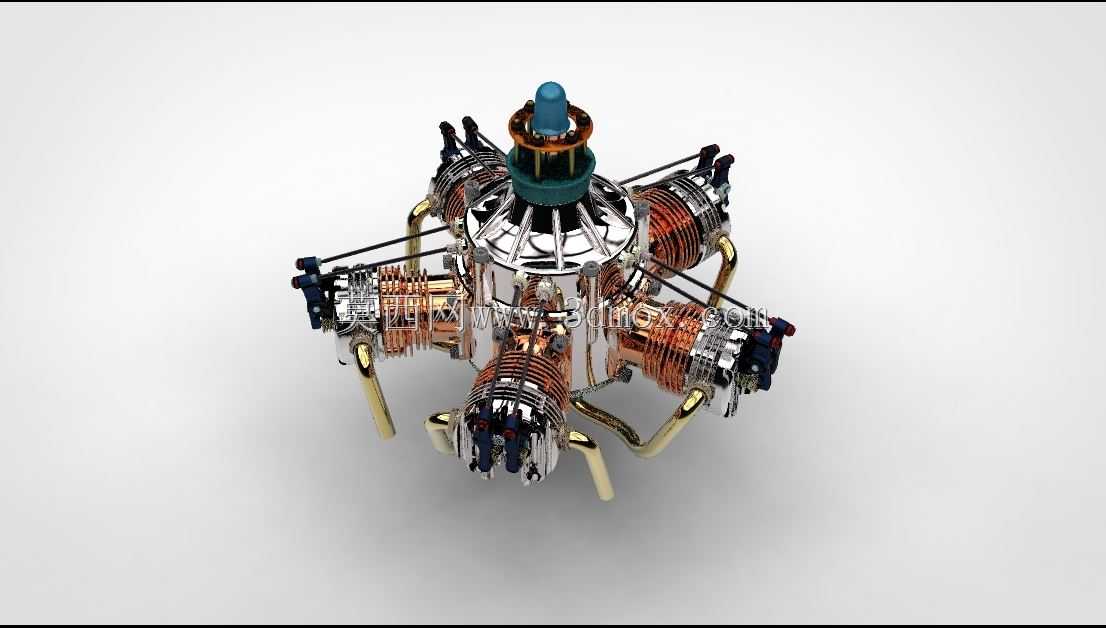

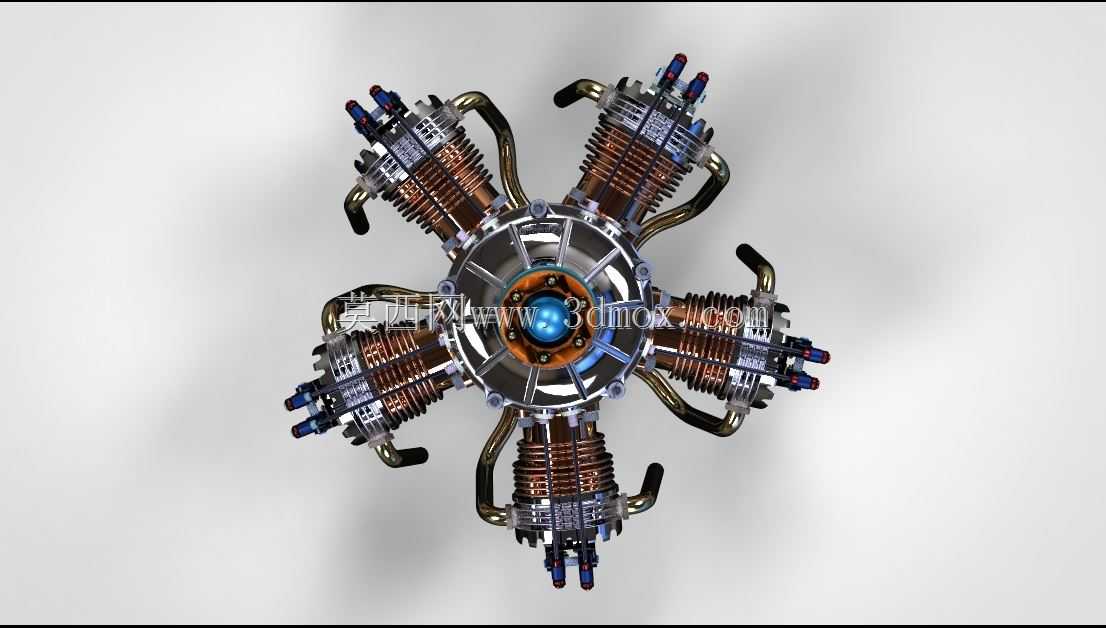

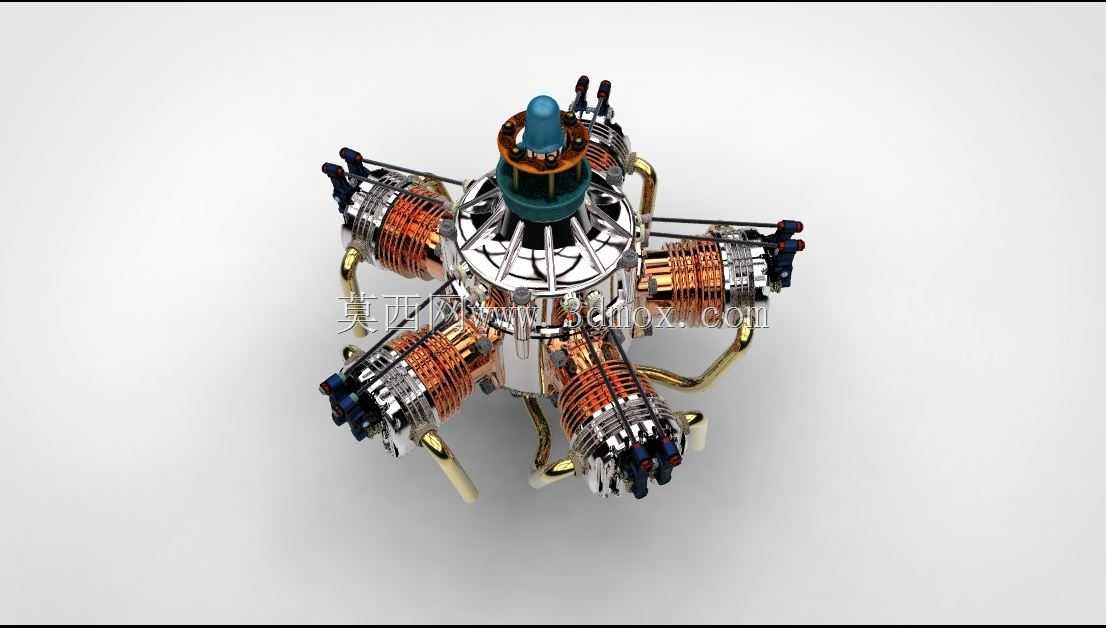

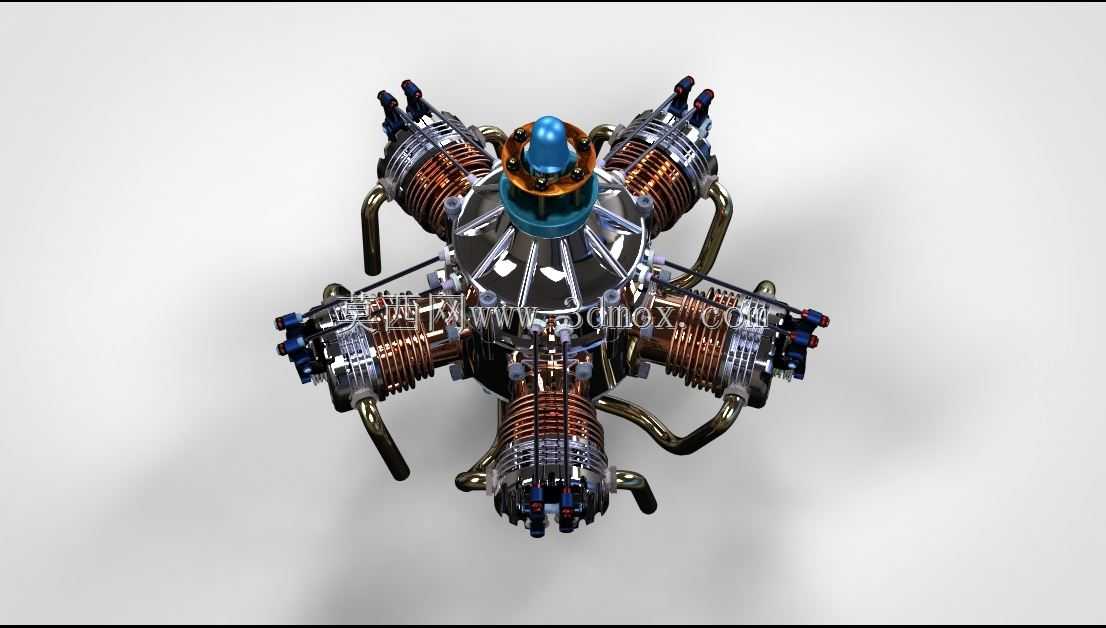

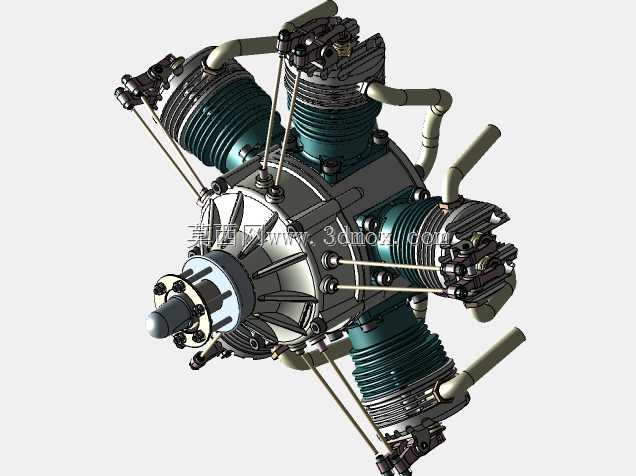

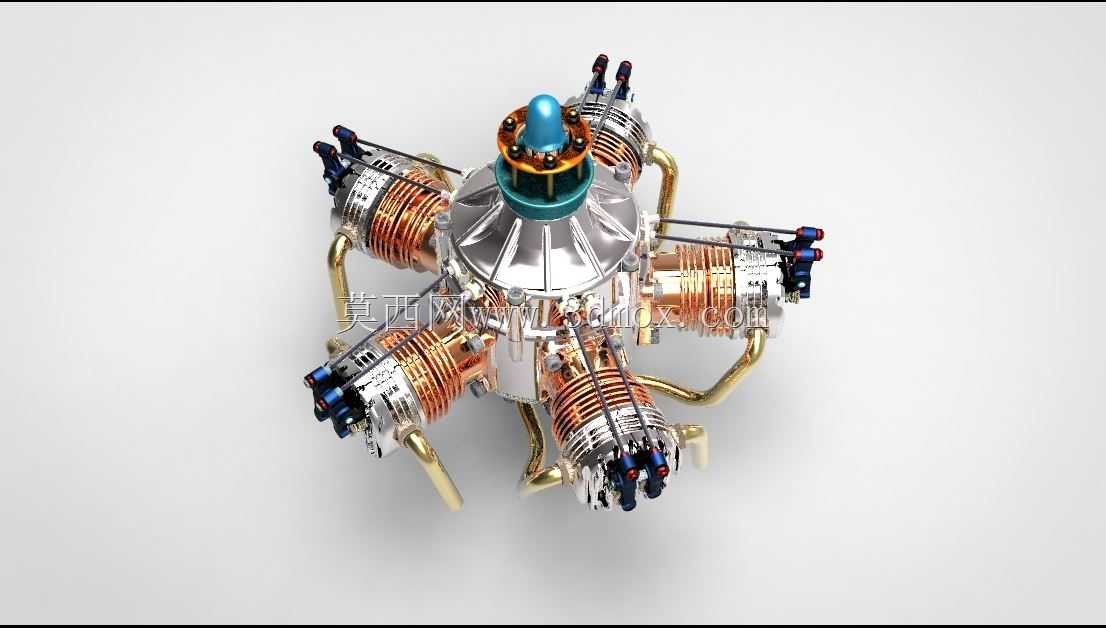

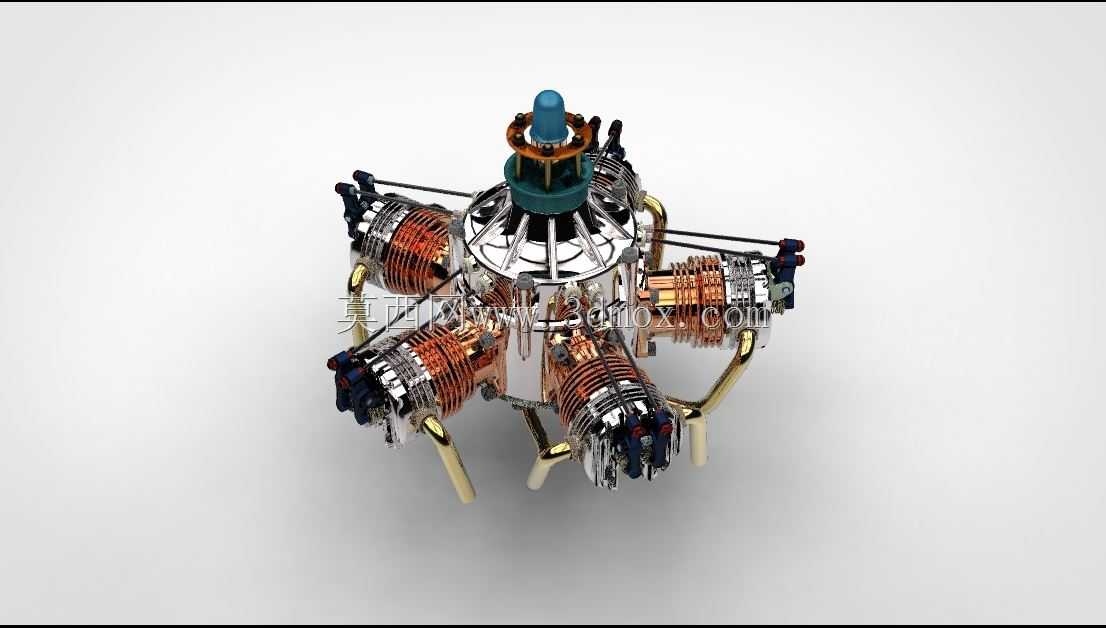

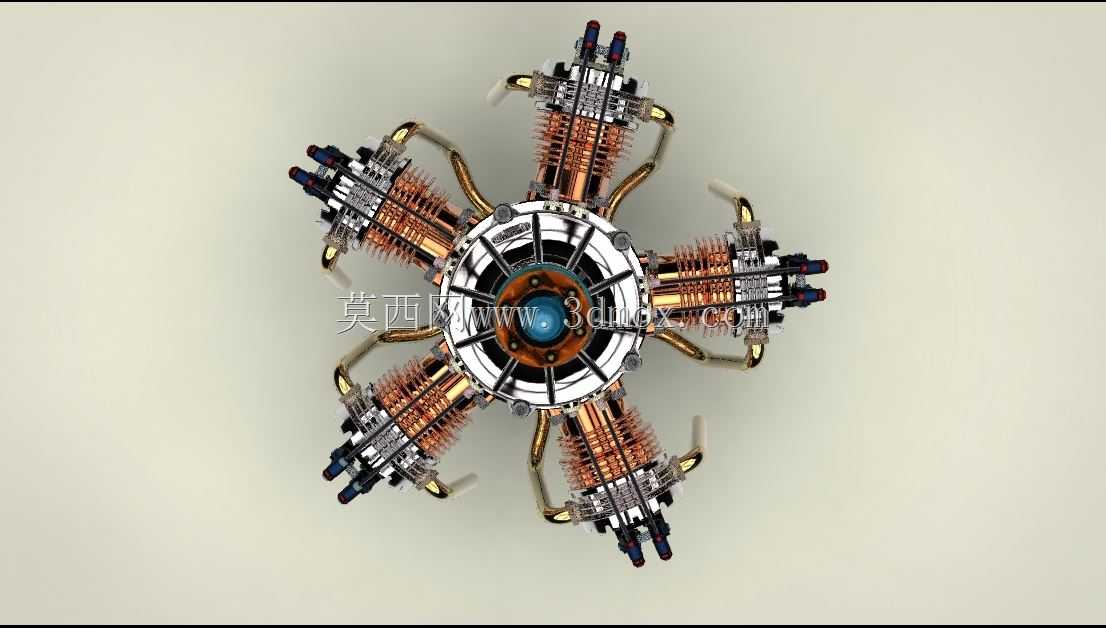

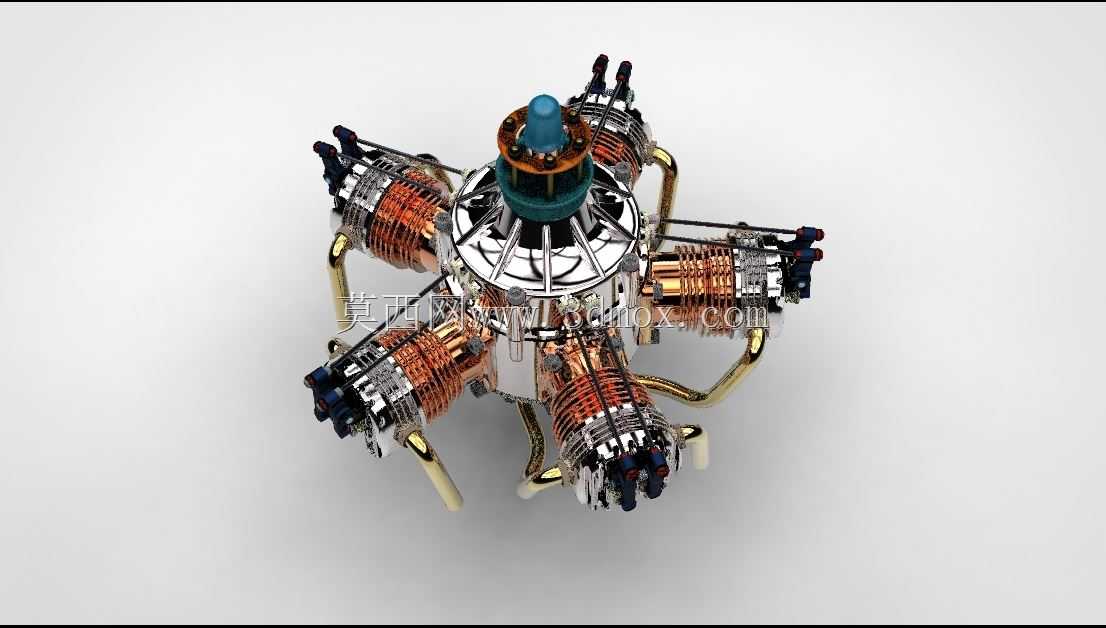

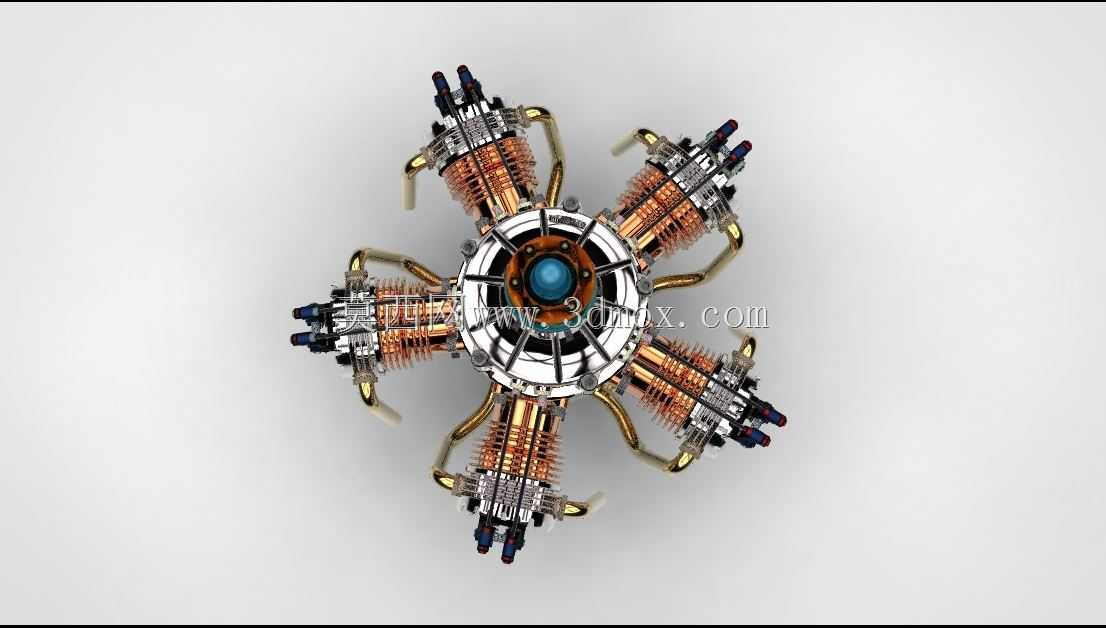

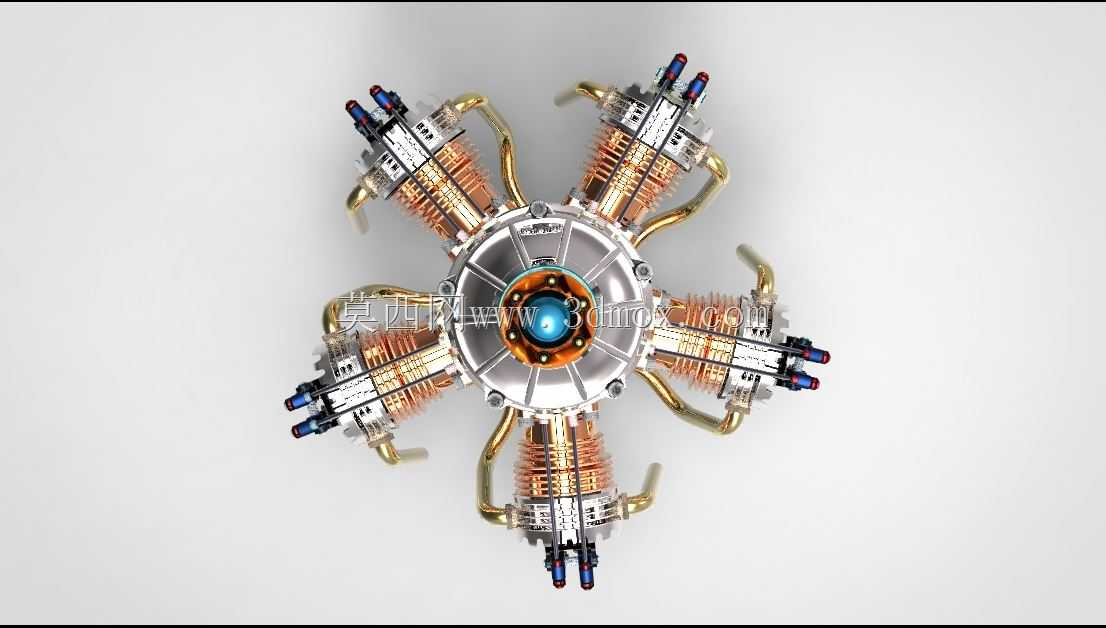

星型五缸航空活塞动力装置结构

这款星型排布的活塞动力装置，主要面向轻型通航飞机、航空模型以及小型特种无人飞行器的动力场景设计，在早期通航领域也曾被广泛应用于轻型教练机、农用作业飞机的动力输出端，凭借紧凑的径向布局优势，能够在有限的机头安装空间内实现更大的排量输出，相比同功率的直列排布动力装置，其迎风面的散热效率更适配开放式机头的风冷散热需求，不需要额外布置复杂的液冷管路与散热组件，能够大幅降低动力系统的整体重量与维护复杂度。从实际用途来看，该装置通过气缸内的燃油爆燃推动活塞往复运动，配合径向布置的连杆结构将直线运动转化为曲轴的旋转扭矩，最终通过前端的输出轴连接螺旋桨，为飞行器提供持续的推进动力，同时曲轴端预留的附件安装位可配套安装磁电机、燃油泵、机油泵等附属组件，实现点火、燃油供给、润滑系统的一体化集成，不需要额外设计复杂的附件传动结构。在功能特性上，五缸径向对称的排布方式让整机的运转平衡性更优异，每个气缸的做功行程间隔均匀，能够有效降低曲轴运转时的振动幅度，提升动力输出的平顺性；外露的气缸散热鳍片直接与迎面气流接触，在飞行器高速飞行时能够快速带走气缸燃烧产生的热量，避免持续高负荷运转下出现热衰减问题；顶部的分电结构能够精准为每个气缸提供点火信号，保证各缸点火正时一致，避免出现缺缸、做功不同步导致的动力损耗。设计过程中，首先围绕径向对称的核心布局展开，将曲轴布置在整机的中心位置，五个气缸以72度的夹角均匀环绕曲轴排布，保证每个连杆与曲轴曲柄的连接角度一致，减少运转过程中的侧向受力；外部的管路分别承担进气、排气以及机油输送的功能，弯曲的管路走向完全避让开气缸散热鳍片的迎风区域，避免阻挡气流影响散热效果，同时管路的固定点位均布置在气缸基座的加强筋位置，避免飞行过程中的振动导致管路连接处出现松动、渗漏问题。在外形尺寸与安装边界上，整机采用正圆形的径向轮廓，最大外径适配轻型飞机的机头整流罩安装尺寸，中心输出轴的轴向长度控制在合理范围内，不会过度伸入机身内部占用航电设备或燃油箱的安装空间；后端的安装法兰采用标准的航空动力安装孔位，能够直接匹配多数轻型飞行器的发动机安装架，不需要额外设计转接支架，安装时仅需要保证输出轴与螺旋桨安装面的同轴度，即可完成动力装置的固定，降低整机装配的调试难度。
