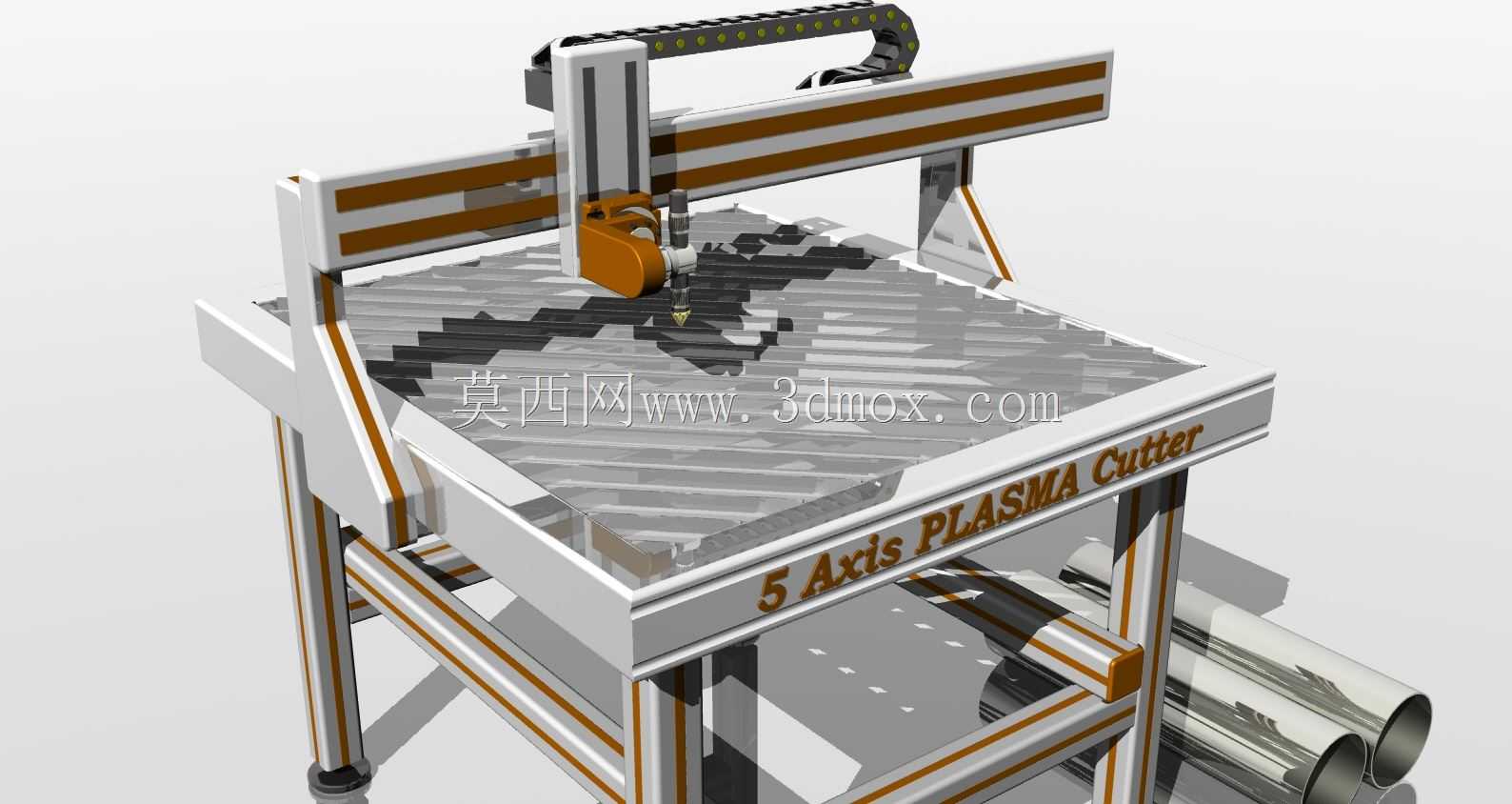

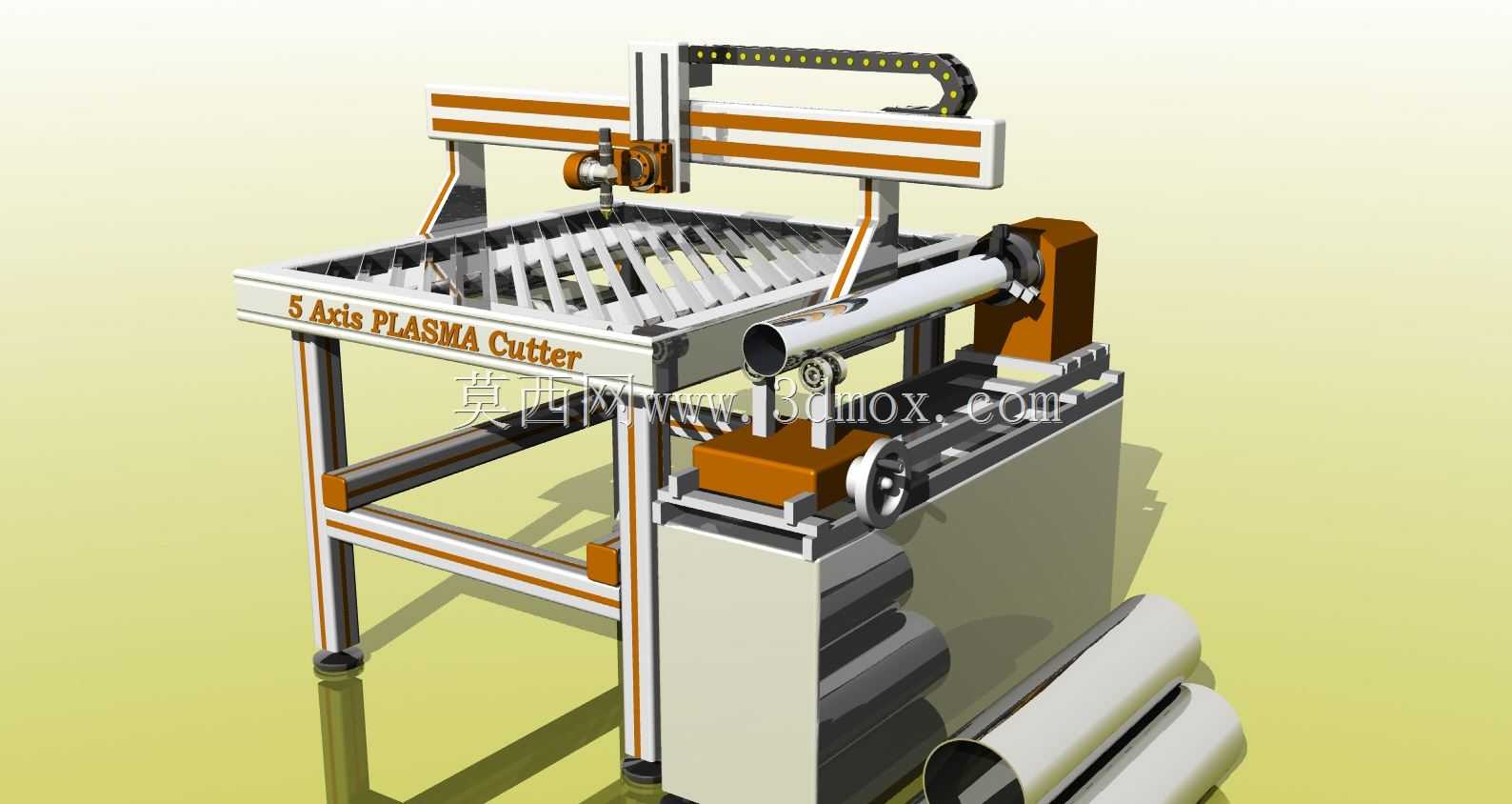

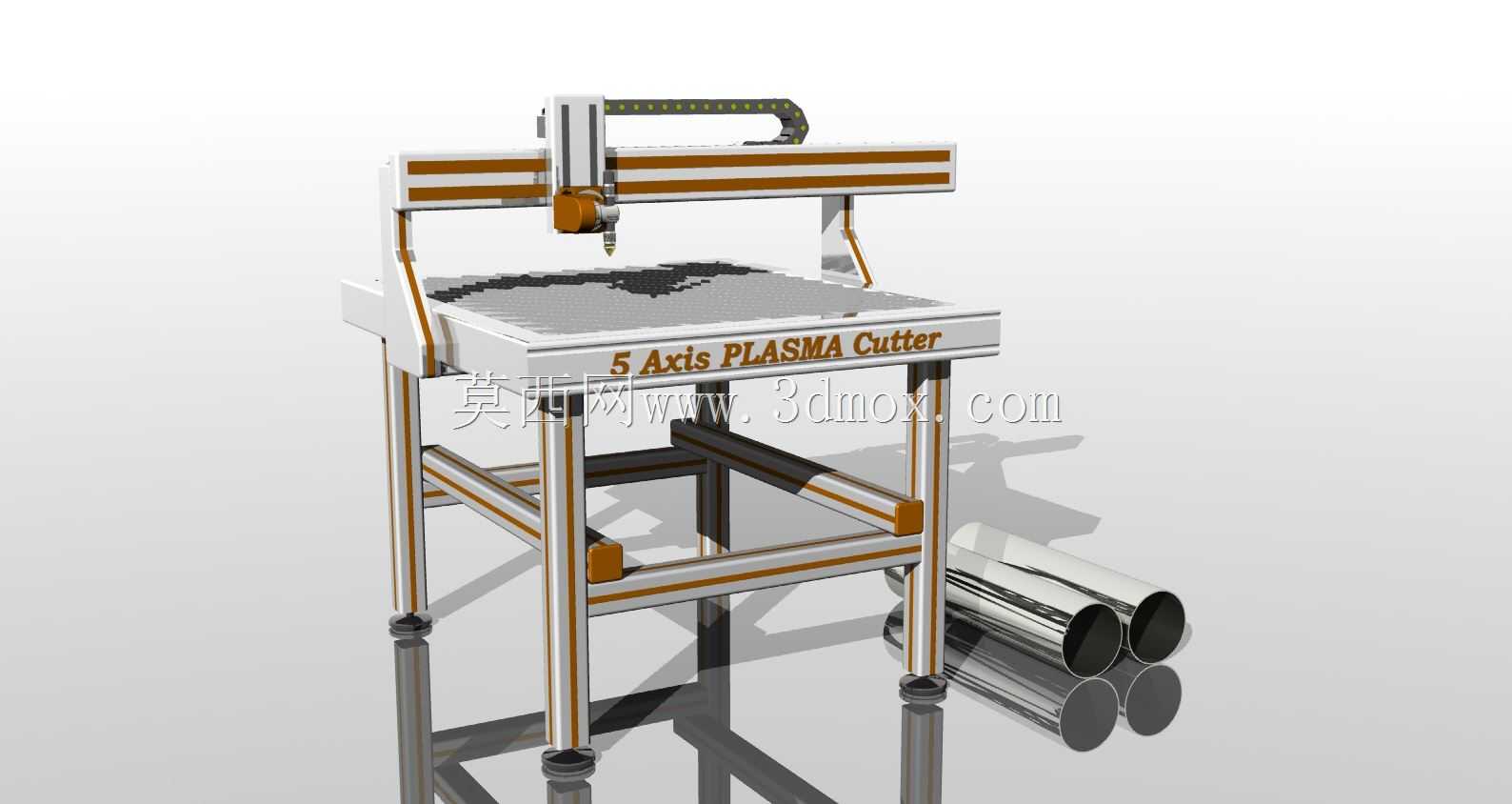

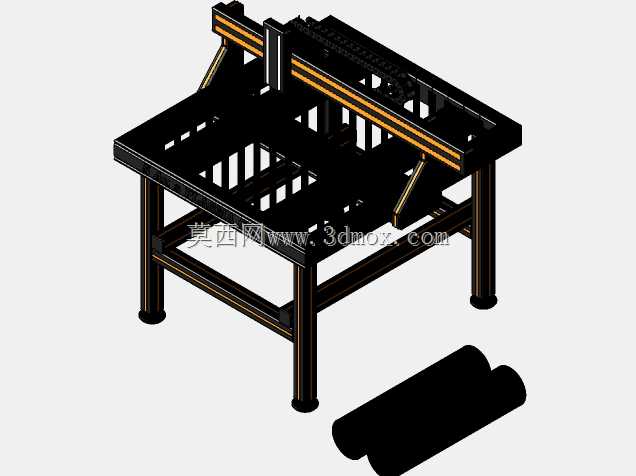

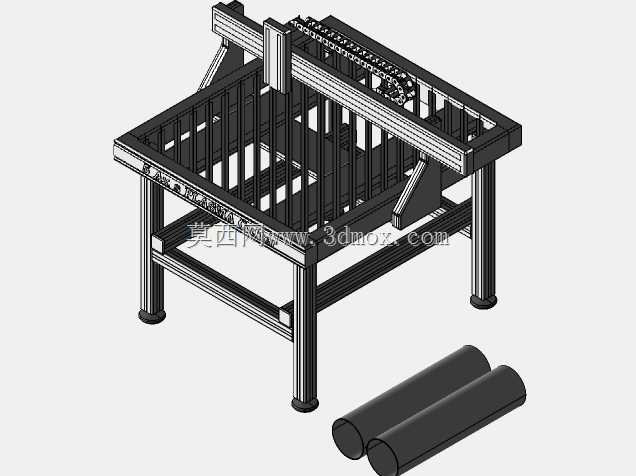

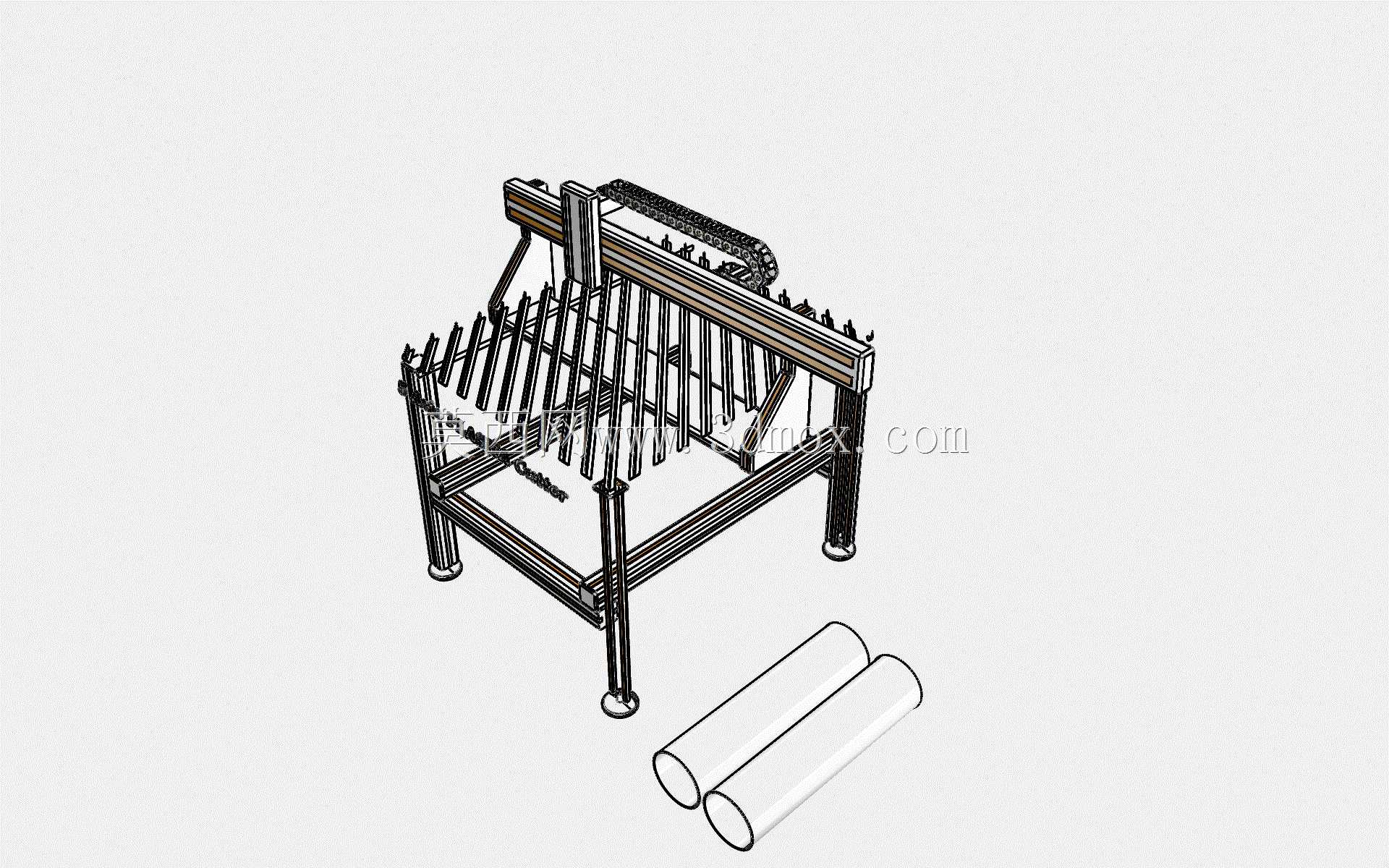

五轴联动等离子管材板材切割设备

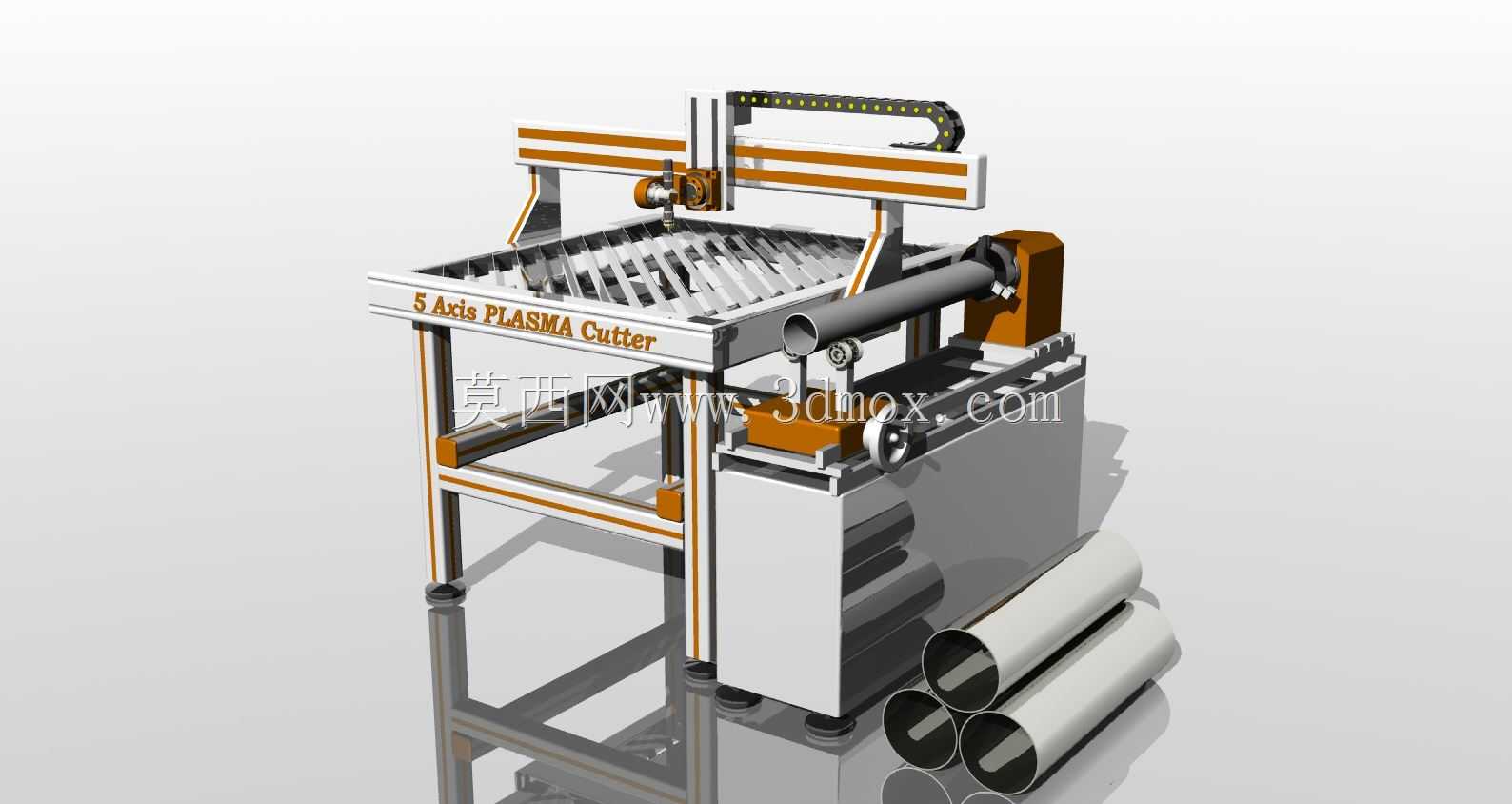

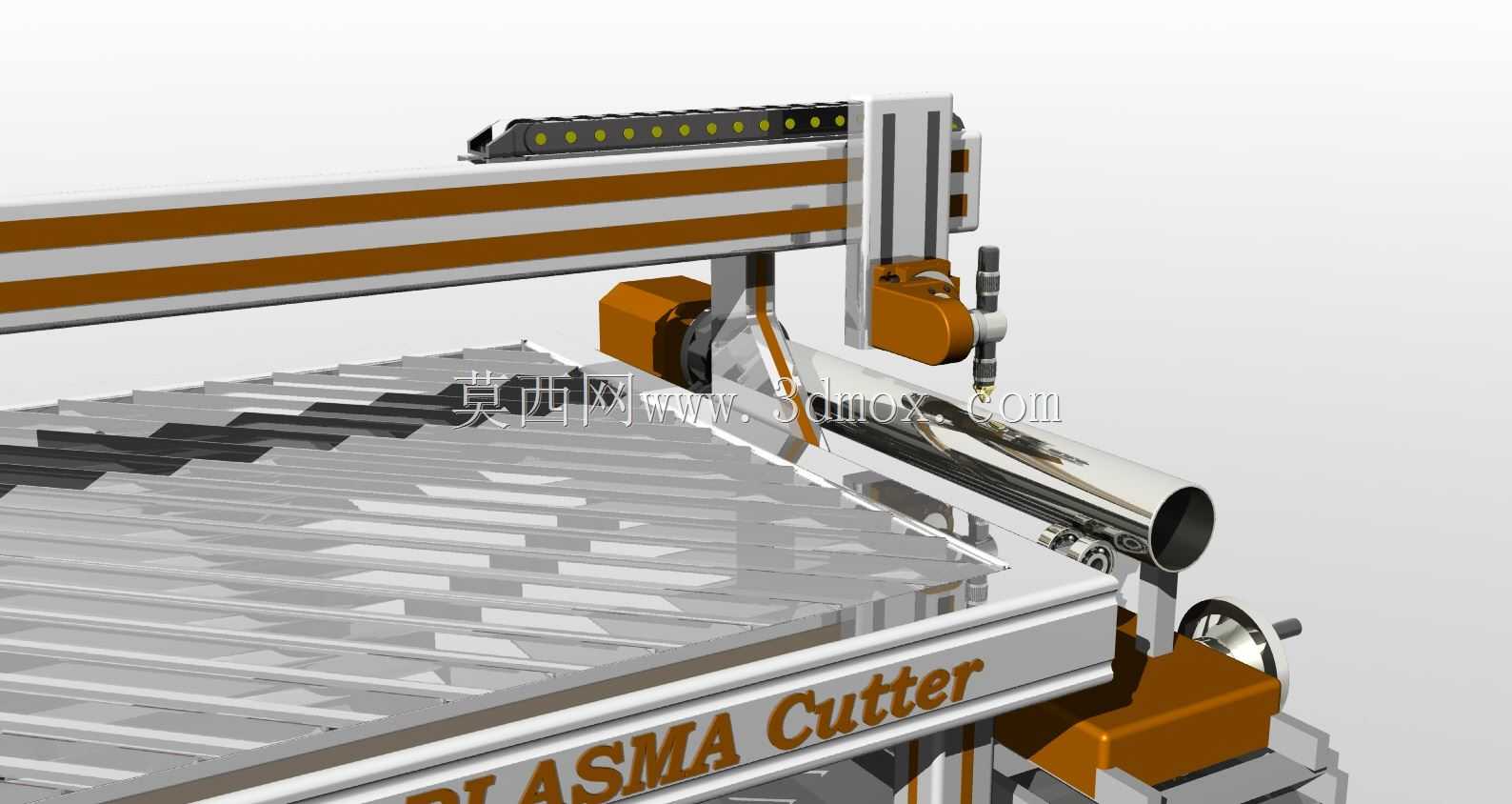

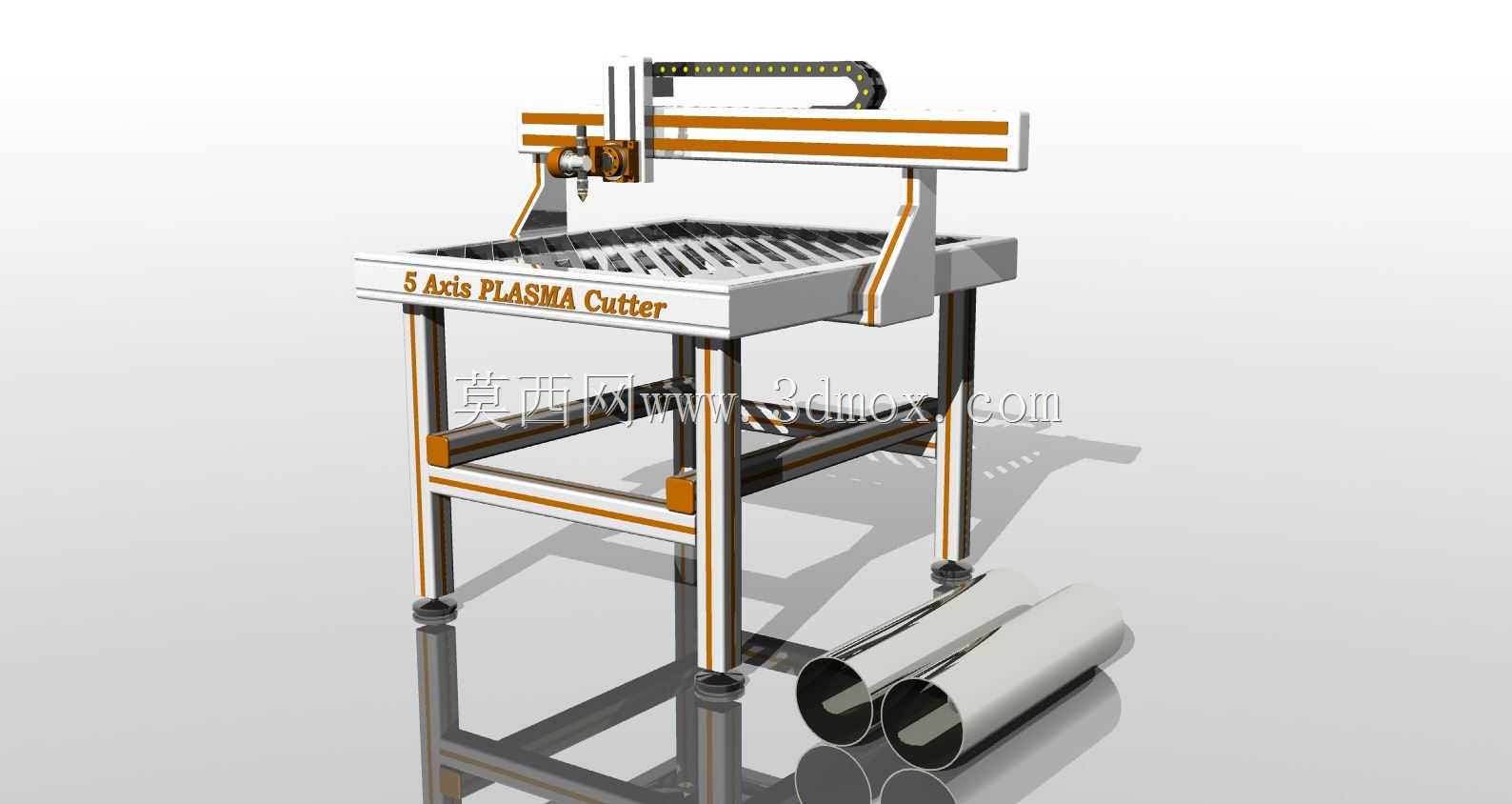

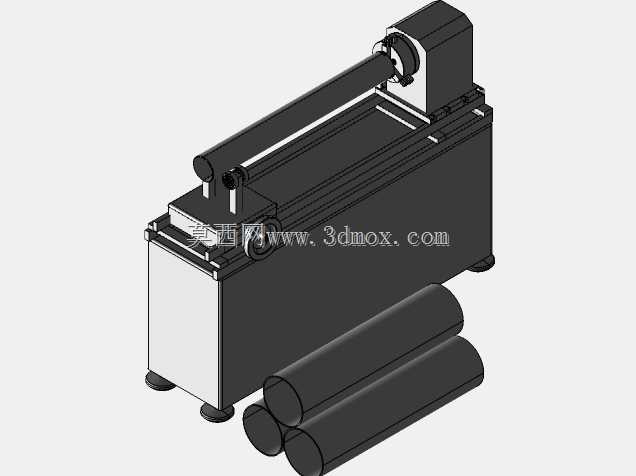

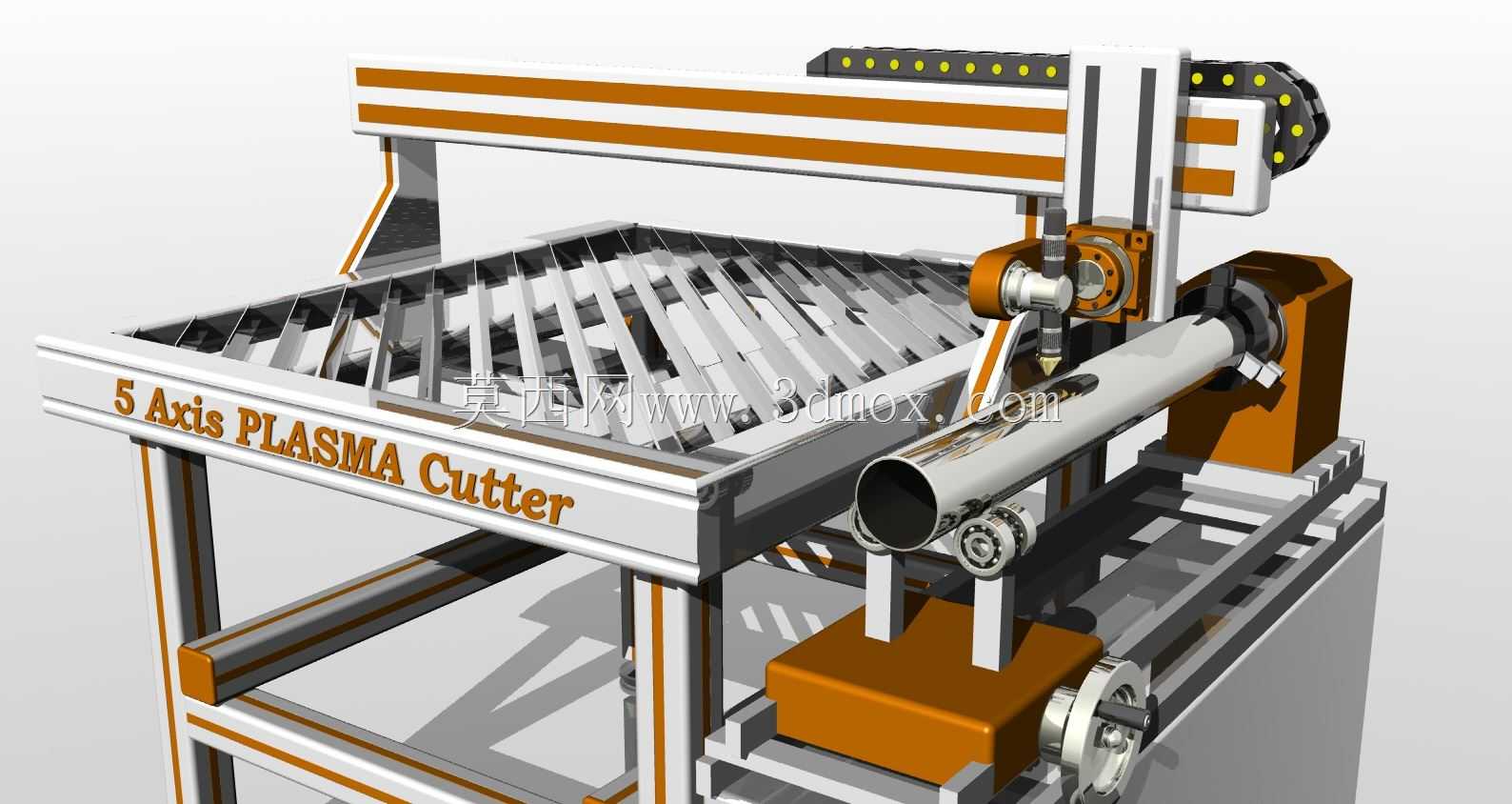

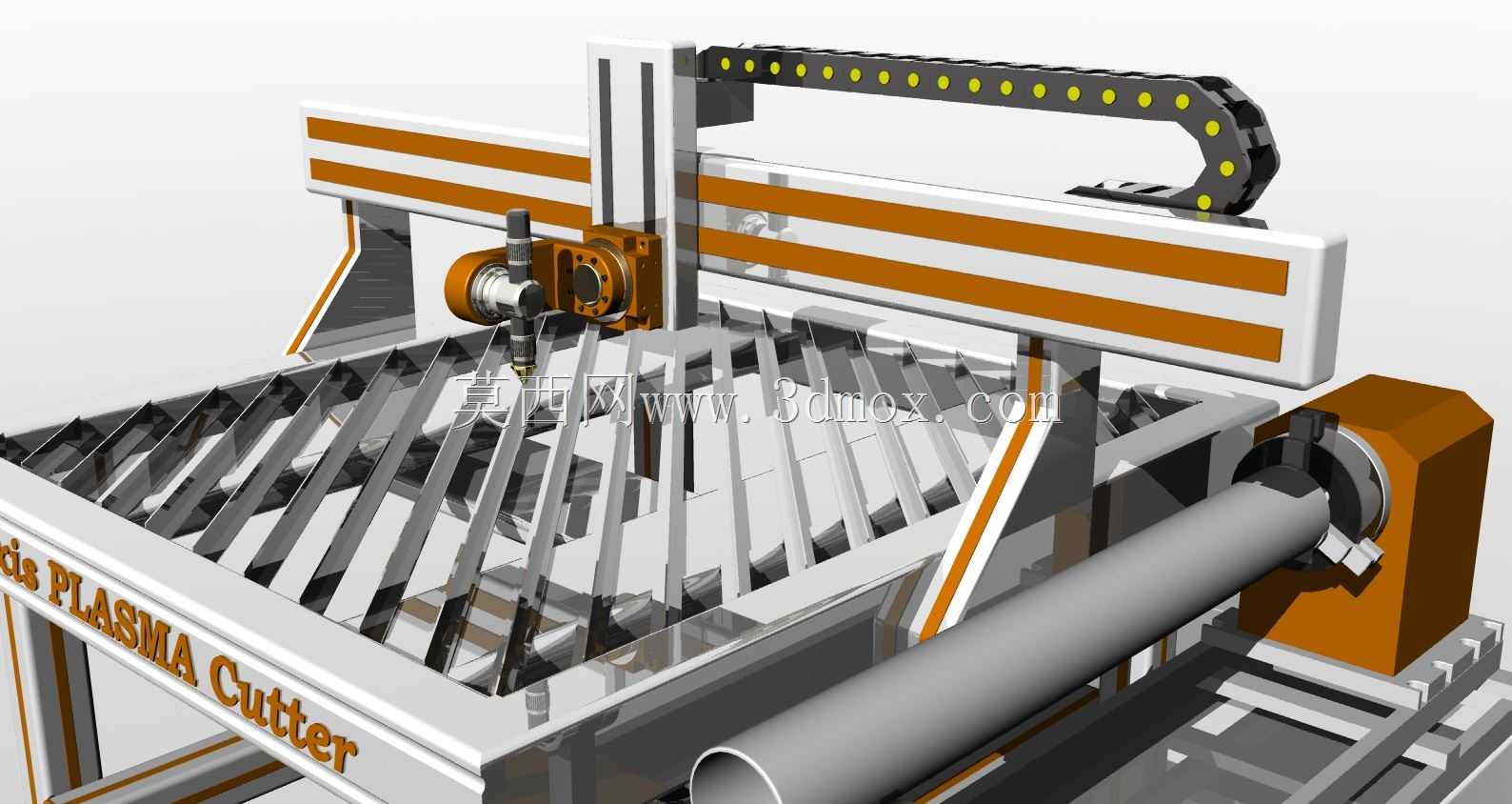

这款五轴等离子切割设备主要面向金属加工领域的异形切割需求，可覆盖管材、型材、平板类金属工件的多维度加工作业，常见于五金制品加工、钢结构预制、管道配件生产、金属工艺品制造等场景，能够解决传统三轴切割设备无法完成的斜口、相贯线、异形曲面坡口等加工难题，无需二次装夹即可完成复杂轮廓的一次成型切割，大幅降低多工序流转带来的装夹误差与时间损耗。设备整体采用龙门式框架搭配侧置旋转卡盘的布局设计，主体框架采用工业铝型材与钢板焊接组合结构，兼顾结构刚性与组装调试的便捷性，横向移动横梁搭载可沿X、Y、Z三轴直线运动的等离子割炬总成，同时割炬配备双轴旋转摆动机构，配合侧置的管材旋转夹持轴，共同构成五轴联动的运动体系，可实现割炬在任意空间角度的姿态调整，满足不同厚度金属材料的坡口切割、相贯线开孔、异形轮廓裁切需求。设备的工作台采用栅格状承托结构，可适配平板类工件的平铺放置，栅格间隙可引导切割熔渣下落至下方集渣区域，便于日常作业后的熔渣清理；侧置的旋转卡盘可夹持圆管、方管等型材工件，配合割炬的摆动角度调整，可在管材表面完成任意角度的开孔、斜切、相贯线加工，适配管道连接、护栏加工、钢结构节点制作等场景的加工需求。在设计过程中，运动部件的走线全部采用拖链防护结构，避免线缆在往复运动过程中出现磨损、拉扯断裂的问题，各直线运动轴均配备导向导轨与精密传动组件，保证运动过程的平稳性与切割精度，设备的安装边界预留了足够的操作与维护空间，主体框架底部配备可调式支撑脚杯，可在不平整的车间地面完成设备调平，无需额外制作专用安装基础，降低现场部署的成本与周期。设备的割炬安装位预留了通用安装接口，可适配不同功率的等离子割炬，用户可根据常加工的金属材料厚度选择对应功率的切割电源，无需对设备主体结构进行大幅改动；切割作业过程中，五轴联动的运动控制可自动匹配割炬与工件表面的垂直角度，在切割坡口时可保证坡口角度的一致性，为后续的焊接装配工序提供合格的接口精度，减少后续焊前打磨、修形的工作量。
