龙门式DIY数控等离子切割设备结构设计

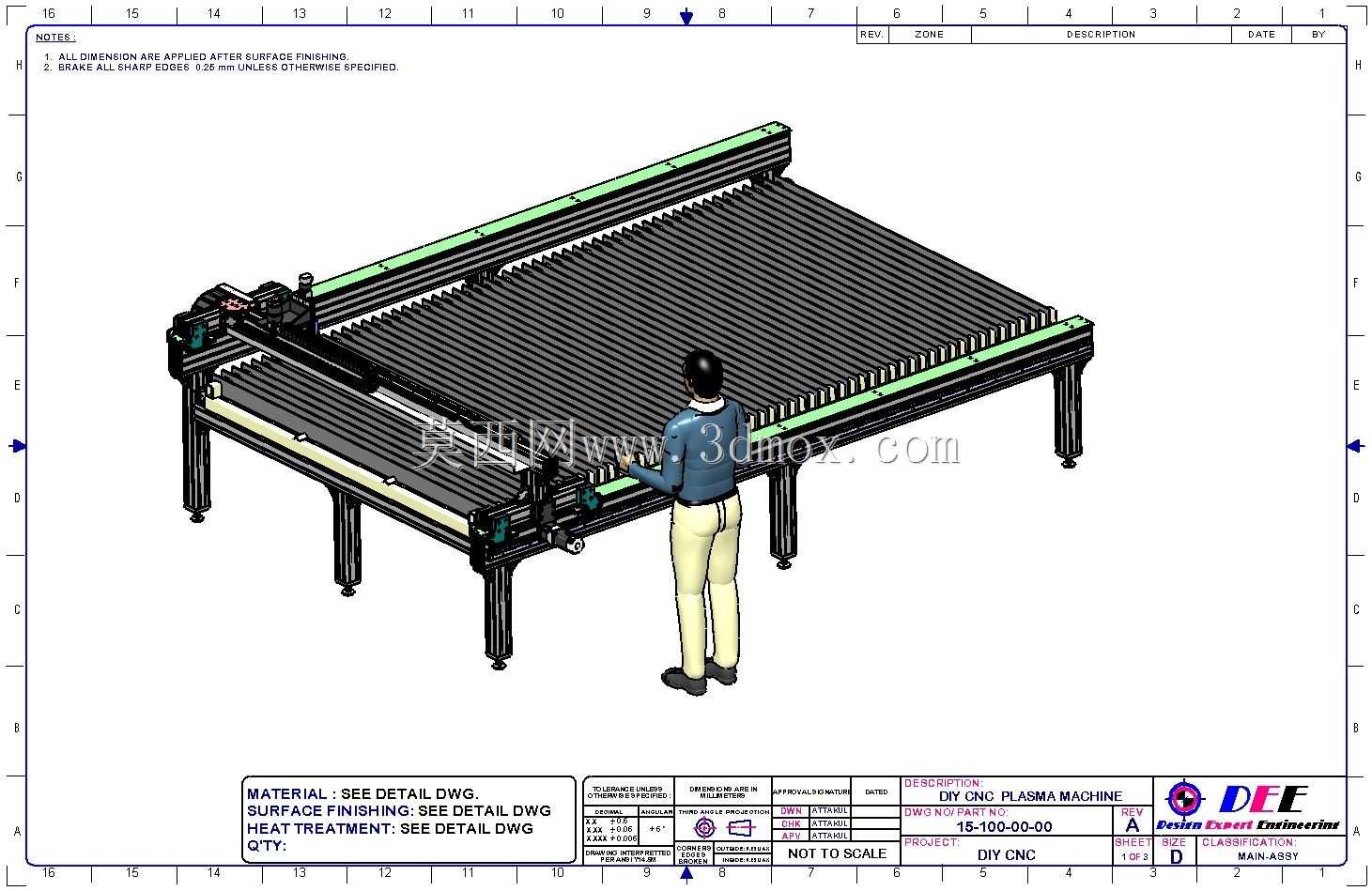

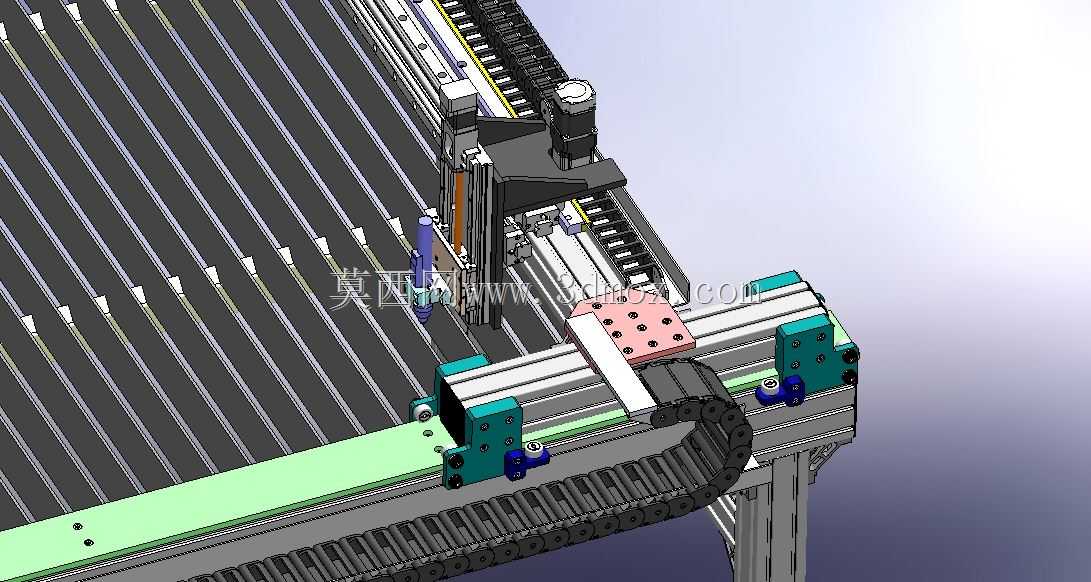

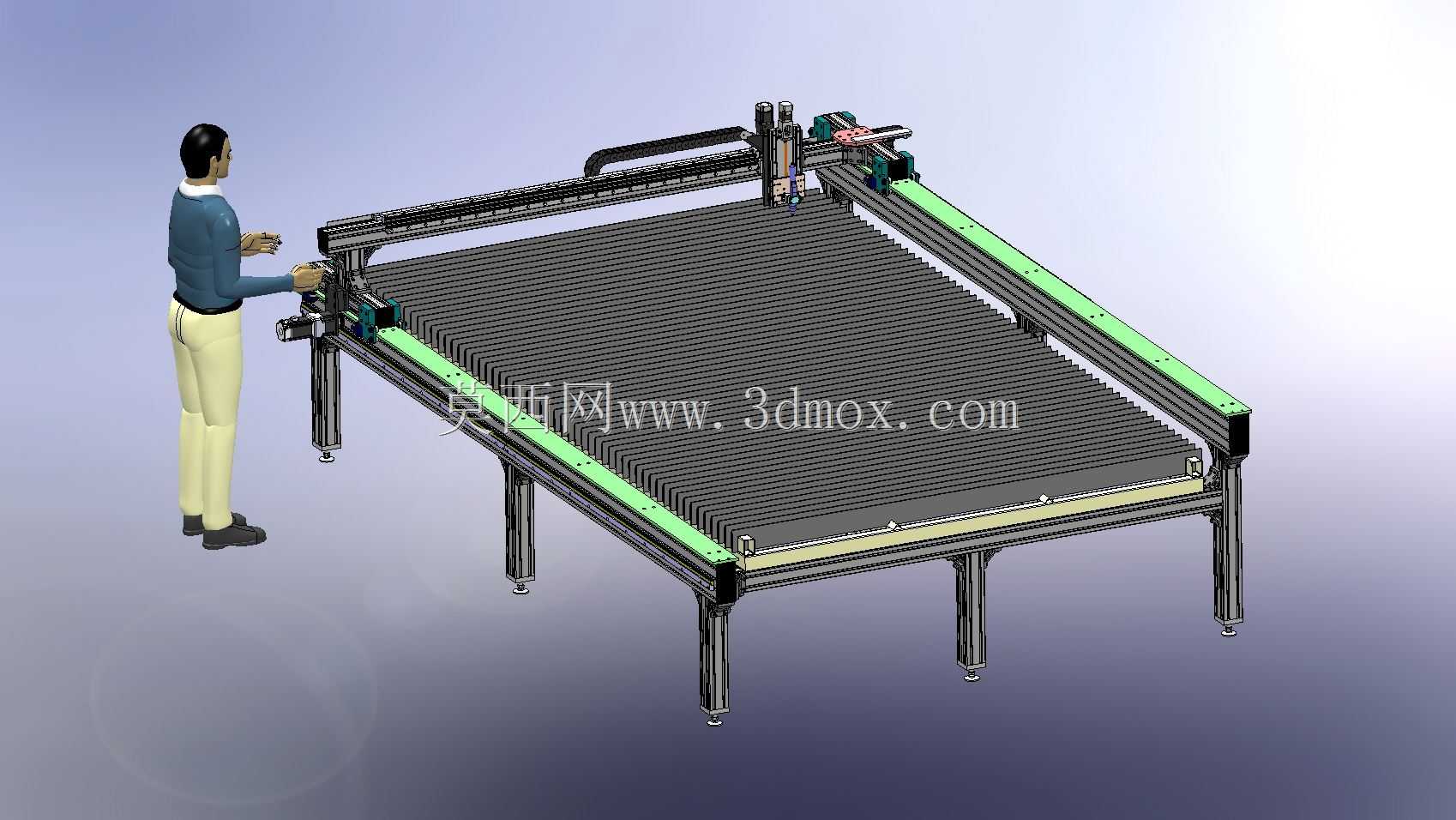

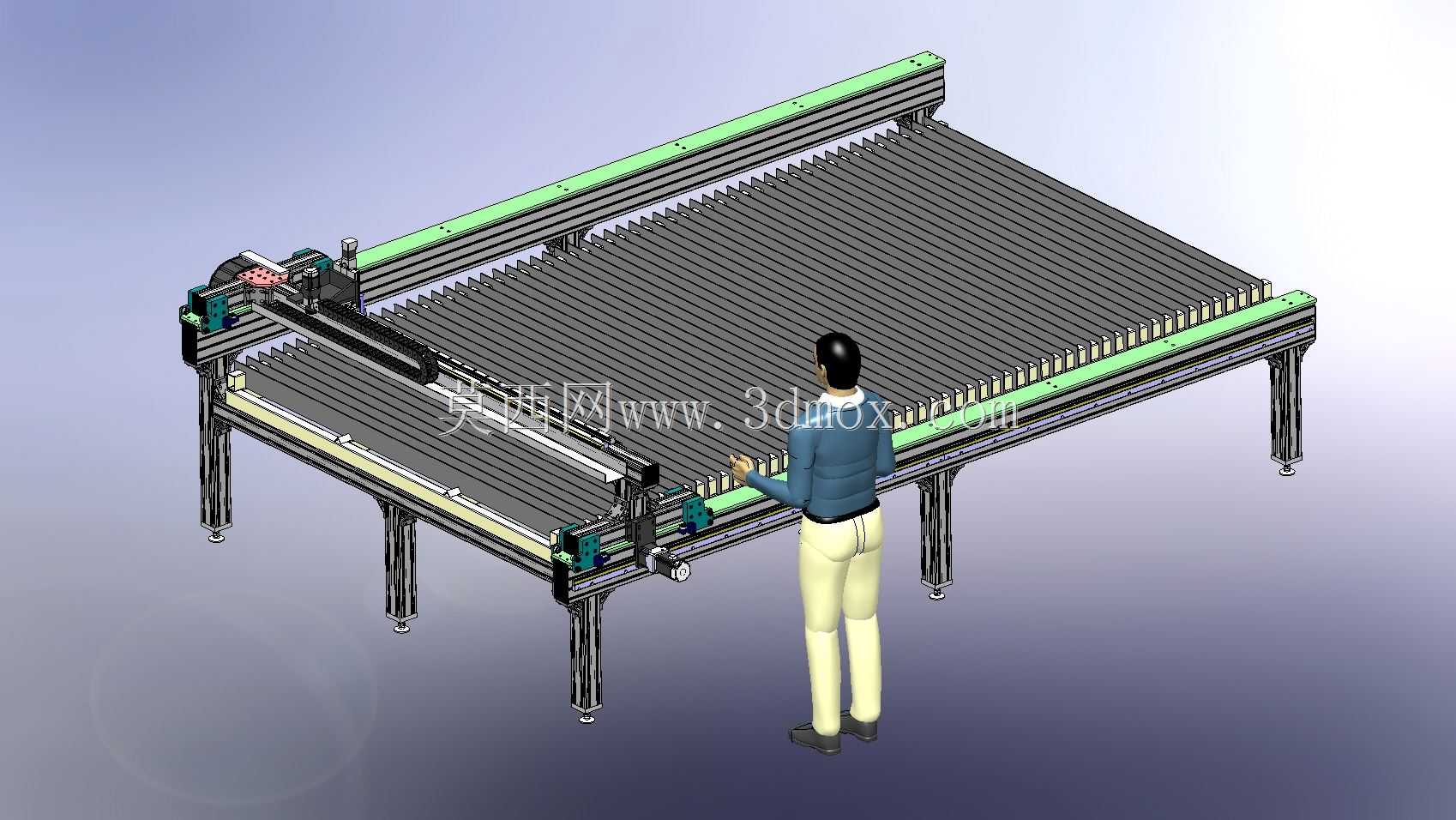

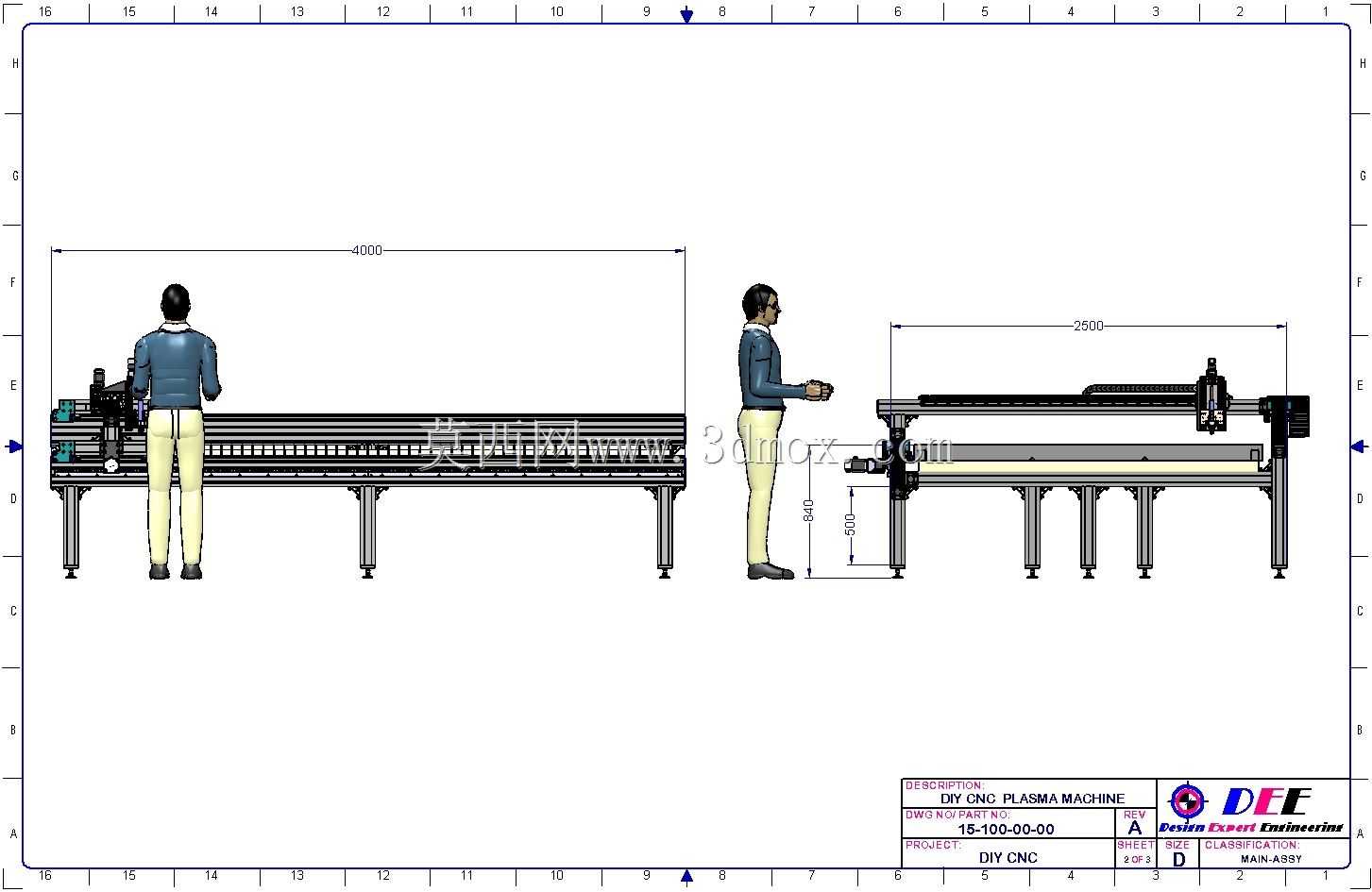

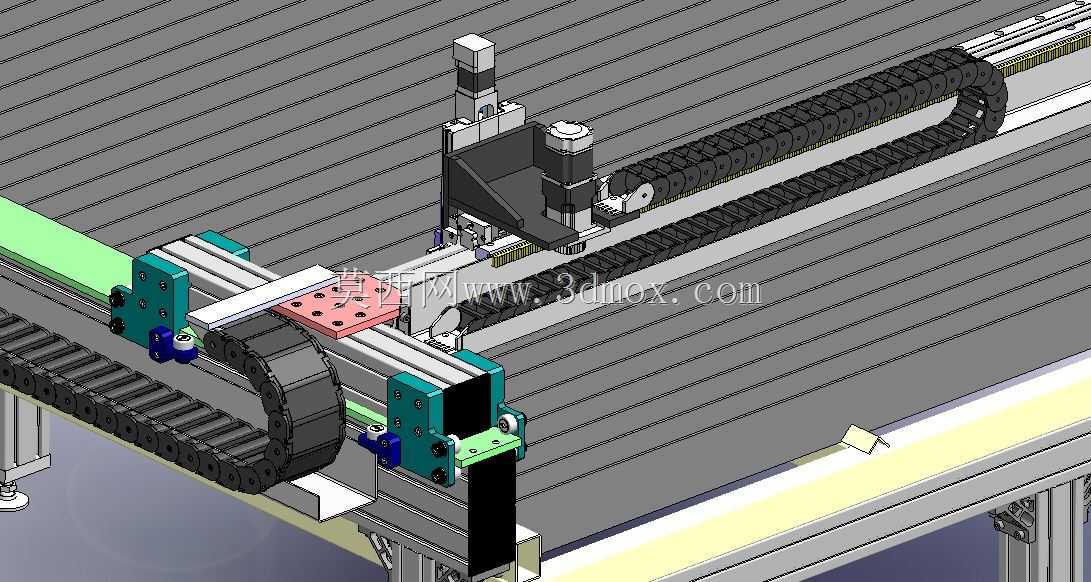

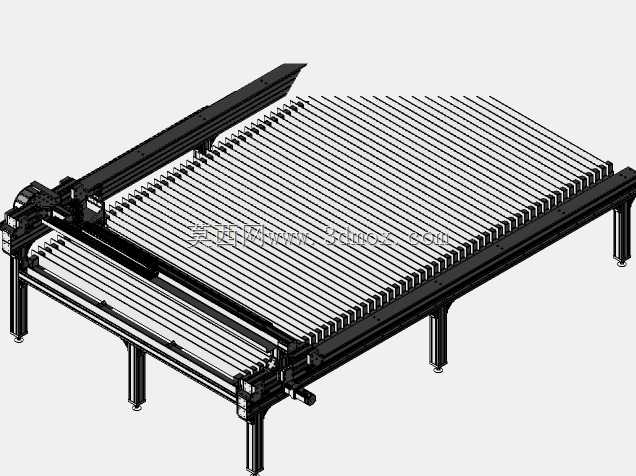

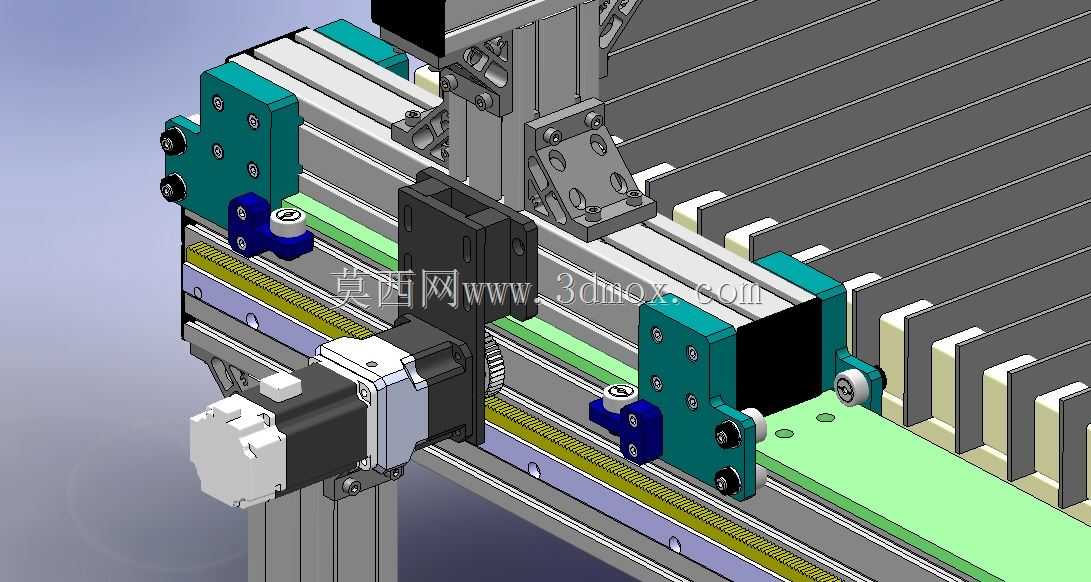

这款龙门架构的等离子切割设备，主要面向小型金属加工工坊、个体维修站点、非标定制加工场景，可完成碳钢板、不锈钢板、镀锌板等常见金属板材的异形轮廓下料作业，替代传统手工划线切割的低效模式，大幅降低小件加工的尺寸误差，减少后续打磨修边的工作量。设备采用双边驱动龙门移动架构，横向搭载等离子割炬的移动横梁架设在两侧纵向导轨之上，纵向导轨固定在格栅式工作台的两侧边缘，工作台整体采用格栅条支撑结构，切割过程中产生的熔渣可直接透过格栅间隙下落，避免熔渣堆积在支撑面影响板材放置平整度，同时格栅条可单独更换，长期使用后仅需替换烧损的栅条即可，维护成本更低。设计过程中优先考虑了DIY组装的可行性，整体结构采用标准工业铝型材搭配连接板拼接组装，无需大型铸造或焊接机架，普通加工条件即可完成整机组装，传动部分采用直线导轨搭配同步带传动方案，兼顾移动顺滑度与制造成本，割炬安装座预留了手动升降调节空间，可根据不同厚度板材的切割需求调整割嘴与板面的距离，保证切割弧长稳定。设备的安装边界可根据常见加工板材尺寸灵活调整，常规配置下工作台有效加工幅面可覆盖1.2m*2.4m的标准整张板材，整机高度适配人工上下料操作，操作人员站在设备侧边即可完成板材摆放、对位操作，无需额外搭建登高平台。两侧纵向导轨的安装基准面做了共面度设计，保证横梁移动过程中始终保持水平，避免割炬倾斜导致的切割面垂直度误差，横梁上的横向移动滑座搭载割炬夹持机构，可实现X、Y两个方向的联动走位，配合等离子电源即可完成任意平面图形的连续切割，无论是规则的矩形、圆形零件，还是复杂的异形装饰件、结构件，都可通过数控路径编程实现自动切割，相比手工切割的加工精度更高，材料利用率也能得到明显提升，适合小批量多品种的金属加工场景使用。
