碳纤维增材制造镂空框架立方卫星结构

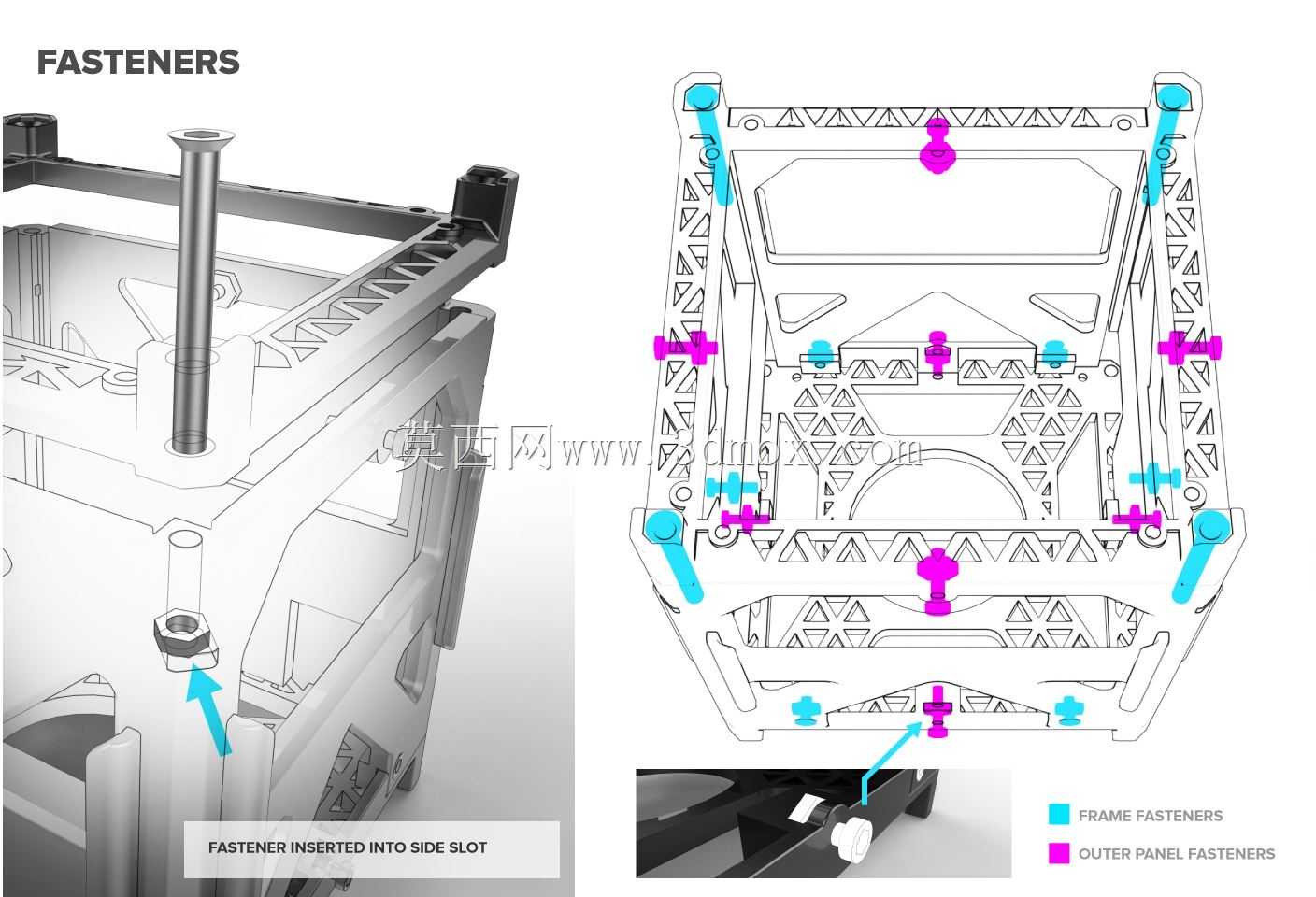

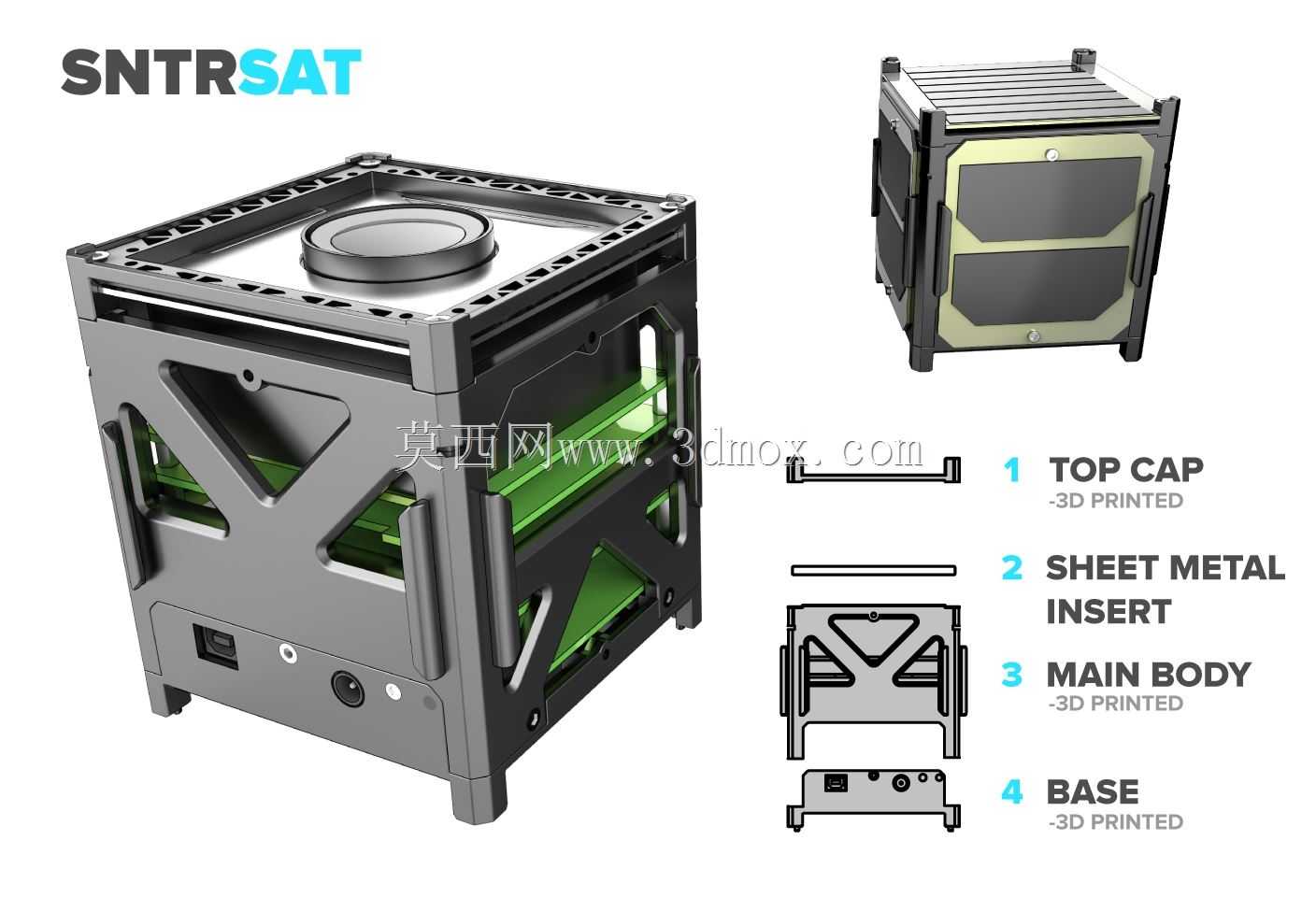

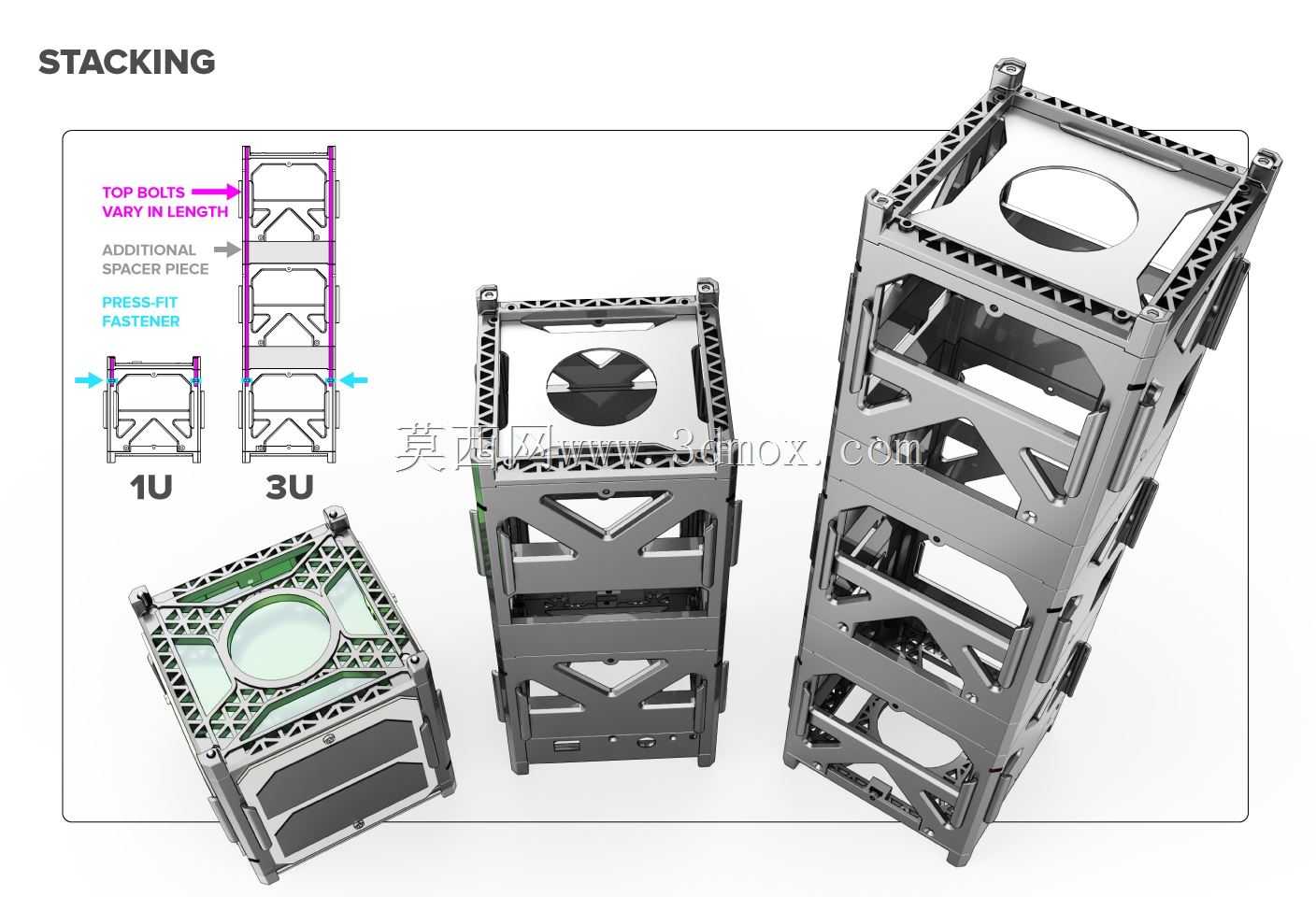

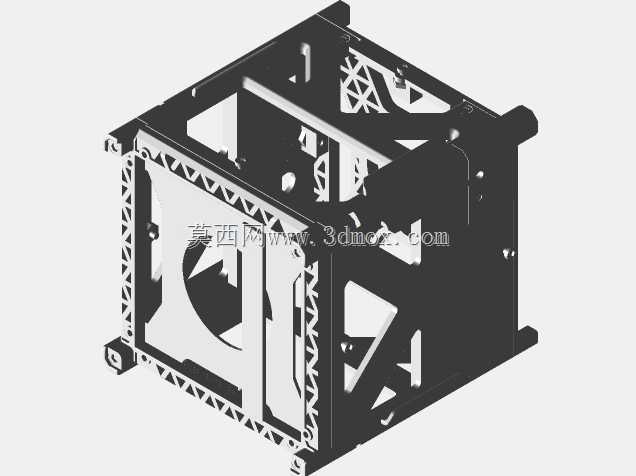

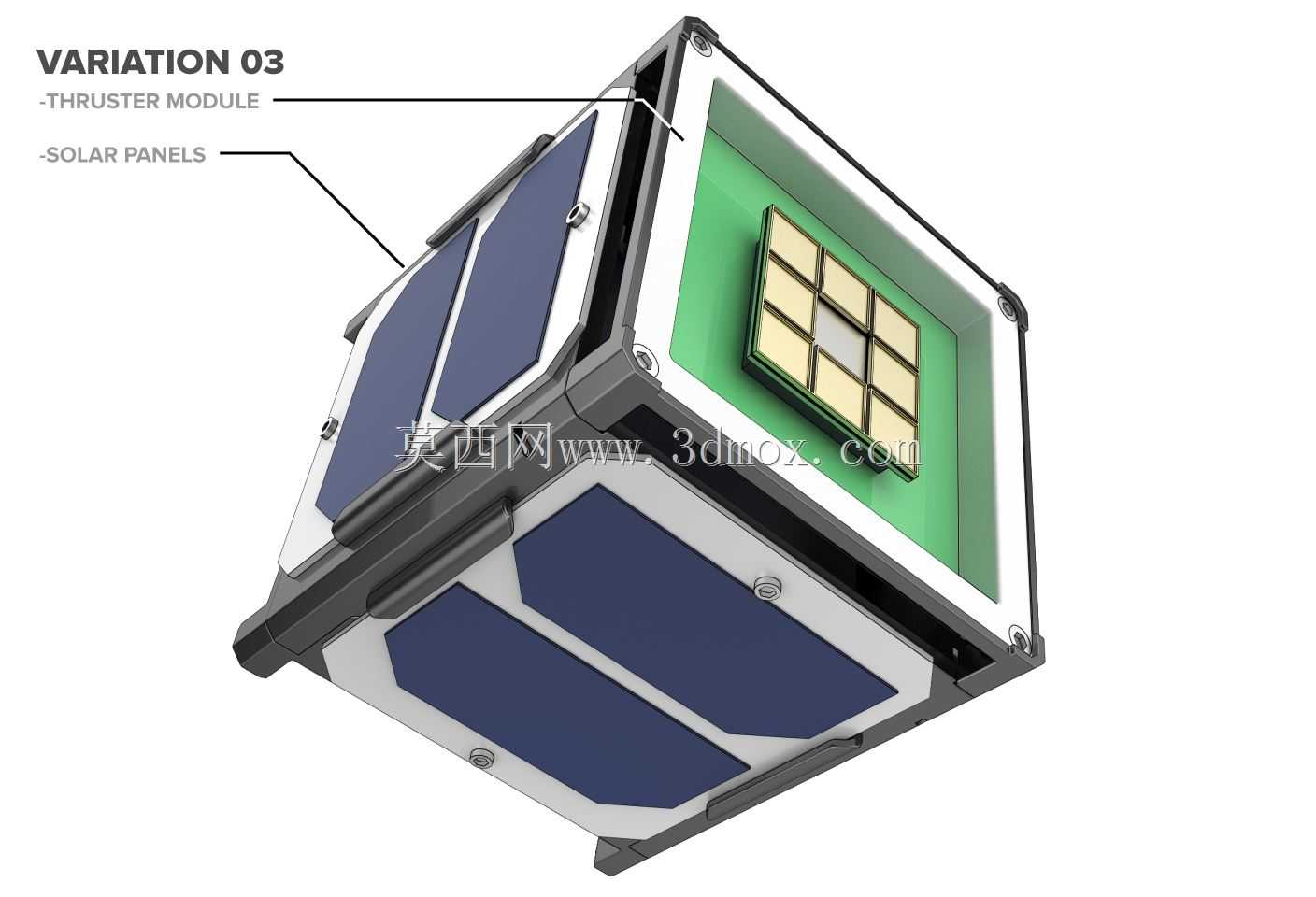

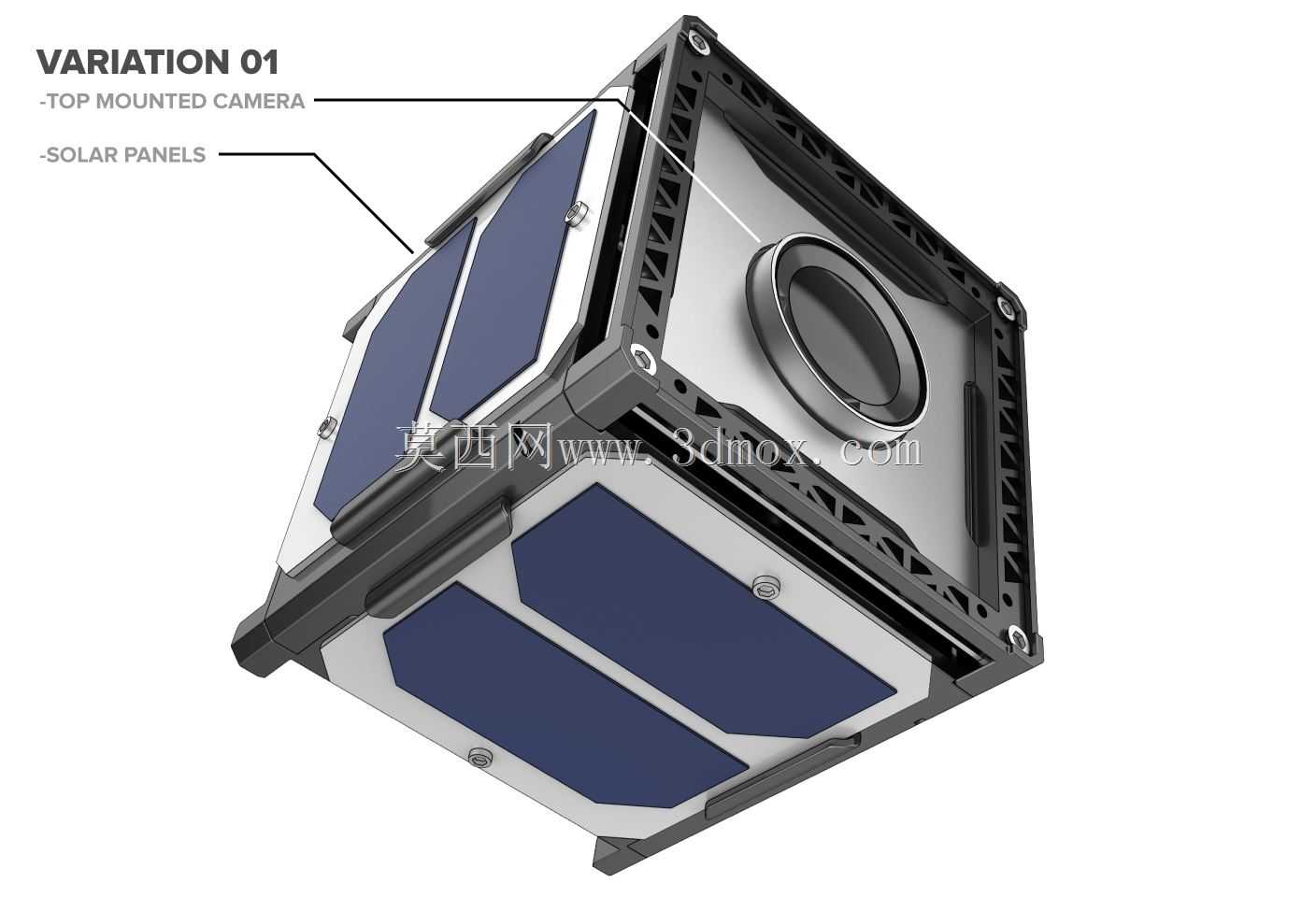

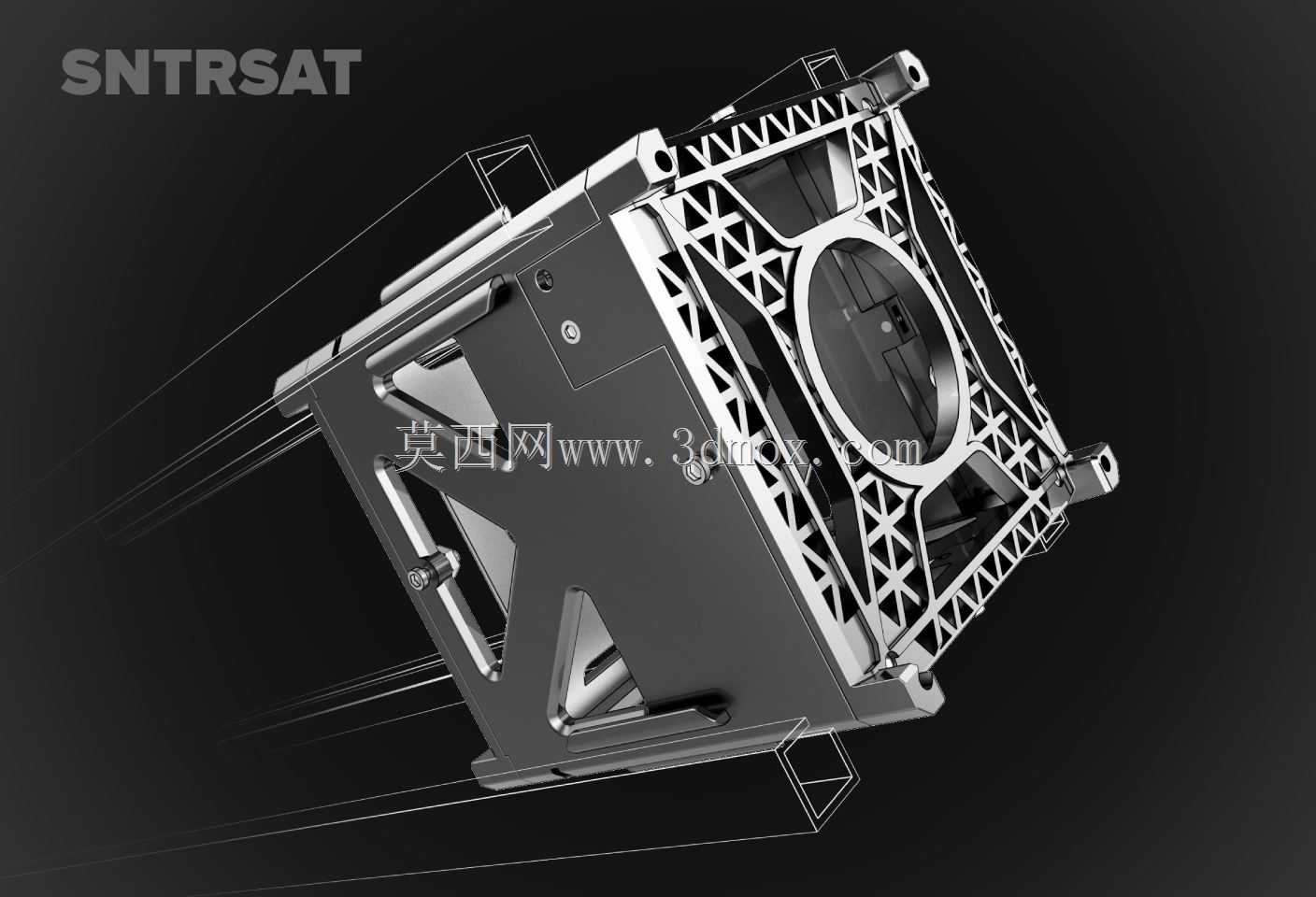

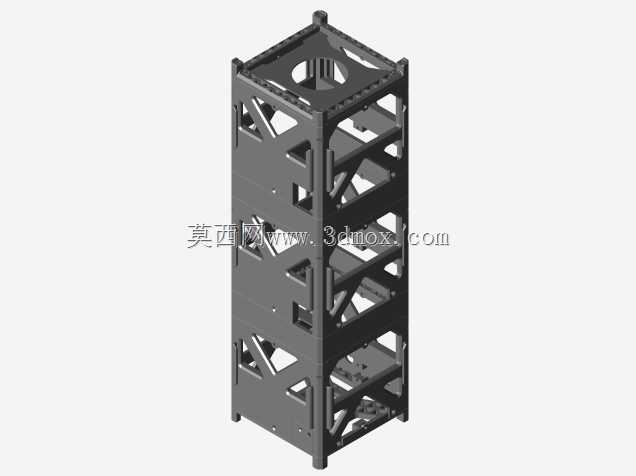

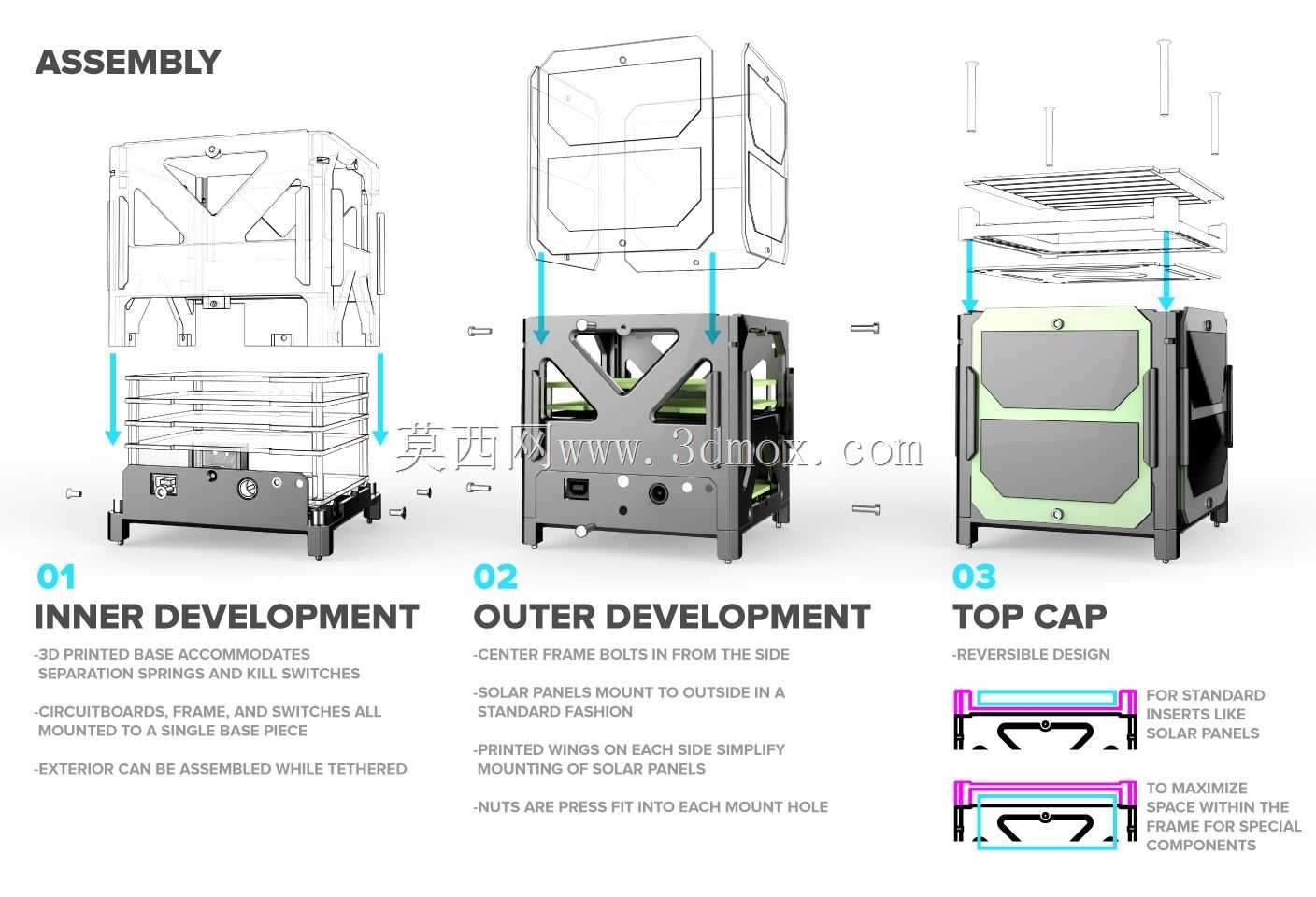

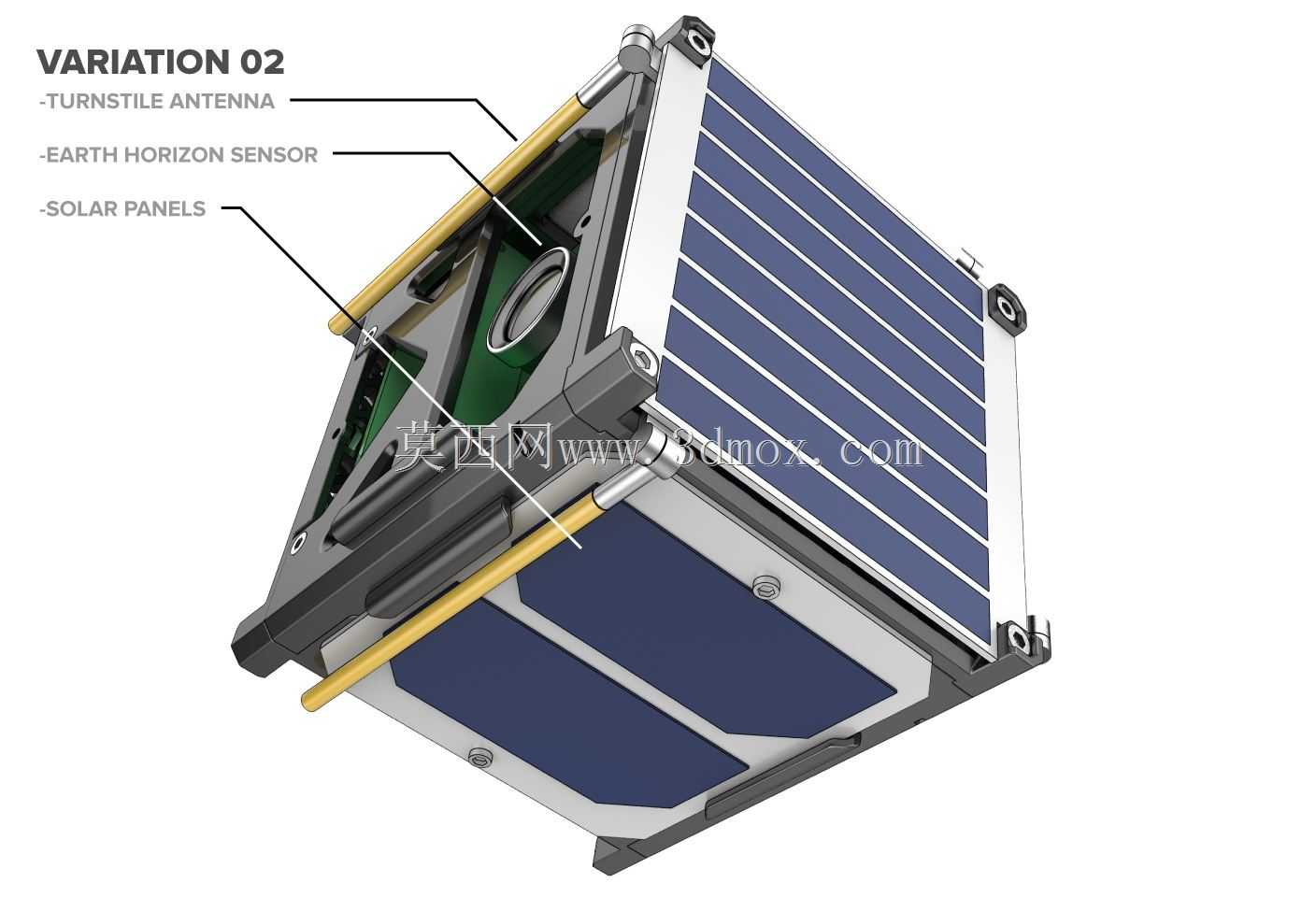

这款立方卫星结构主要面向近地轨道微纳卫星研发、高校航天科创实践、业余卫星载荷搭载等应用场景，作为微纳卫星的核心承载基体，承担着星载电子元件固定、太阳能翼安装对接、星载载荷防护、在轨结构稳定支撑的核心作用，能够适配单U规格立方卫星的通用搭载接口，满足商业航天小批量快速迭代研发、学生航天赛事参赛样机制作、低成本技术验证星研制的实际使用需求。在功能特性层面，该结构采用碳纤维增强聚酰胺材料通过选区激光烧结工艺一体成型，材料本身具备优异的比强度与耐空间温变性能，能够承受发射阶段的高频振动与冲击载荷，同时耐受近地轨道的高低温交变环境与空间辐照影响。结构设计上采用了拓扑优化后的镂空桁架构型，在保证整体结构刚度与强度的前提下，最大化去除非承载区域的材料冗余，实现结构件的极致轻量化，有效降低卫星发射的载荷成本。框架主体仅由四个核心结构件与配套紧固件组成，一体打印的结构中直接集成了所有框架紧固螺母的安装位，无需额外在结构上加工螺纹或者预埋嵌件，星载电子元件所需的所有安装孔位、走线卡槽均在成型过程中直接生成，大幅减少总装阶段的紧固件使用数量，降低装配复杂度与结构多余物风险。框架部件上预留的标准化凹槽，可直接适配通用规格的太阳能电池板安装，太阳能翼对接位置设置了专用的frame-base安装座，可直接容纳压井开关、分离弹簧、电路板支架等星上分离与供电部件，当电缆连接至星载主面板时，框架其余部分预留了可移除的顶部插件安装位与开放式侧方定制接口，能够根据不同载荷需求灵活选配金属板框架插件，整个结构无焊接工序，可根据不同任务的特殊制造需求快速调整结构细节，适配不同的定制化载荷安装要求。在安装边界层面，该结构严格遵循立方卫星的通用外形尺寸规范，整体外轮廓尺寸匹配标准单U立方卫星的搭载边界，所有外接接口均符合通用立方卫星部署器的适配要求，无需额外调整即可适配主流的立方卫星发射搭载机构，结构内部预留的安装空间可兼容常规的星载计算机、通信模块、电源模块与小型实验载荷，各安装面的平面度与位置精度满足星载元件的装配公差要求，能够保证各元件安装后的位置精度，避免发射振动过程中出现元件移位、接触不良等问题，同时镂空的结构设计也为星载元件提供了充足的散热面积，利于在轨阶段的热量散逸，保障星载设备的工作温度稳定。
