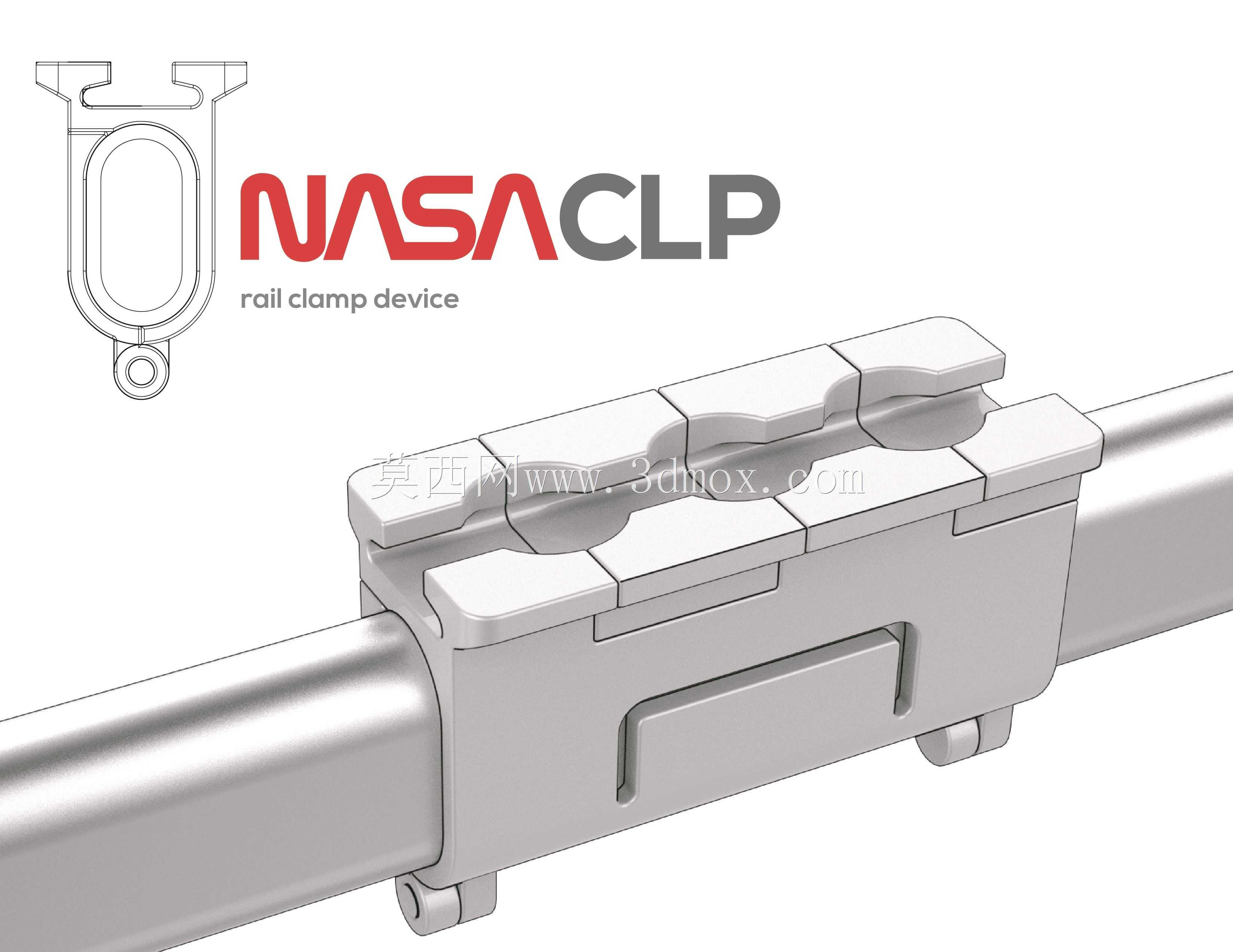

对称式导轨扶手快装夹持固定装置

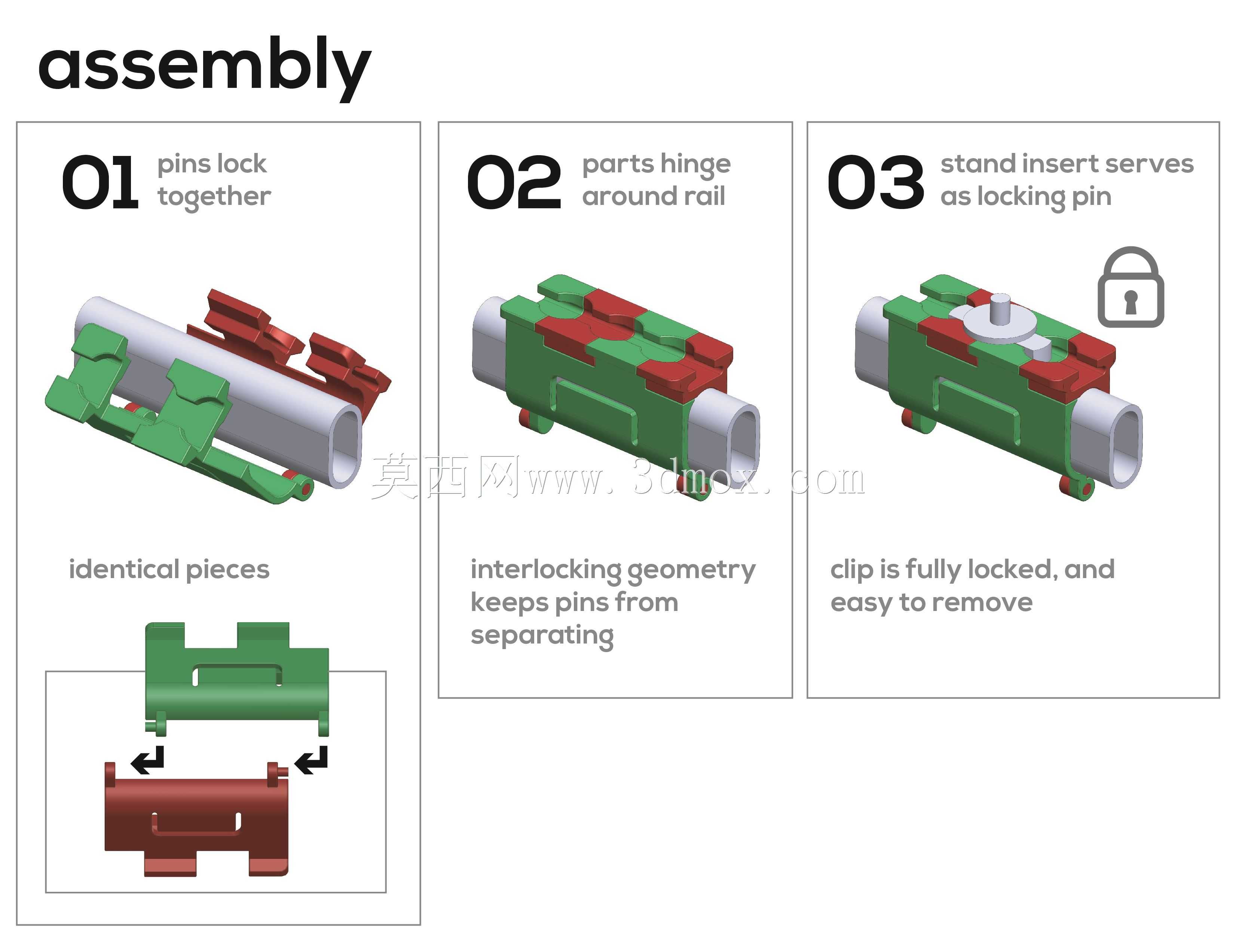

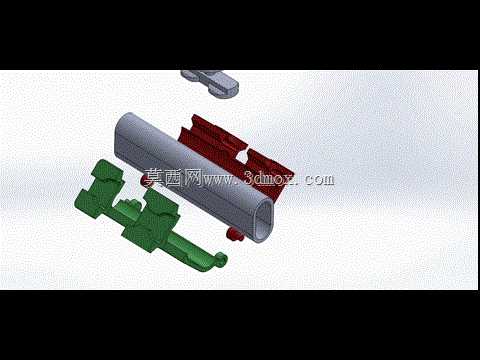

　　最终通过夹体上自带的联锁卡扣结构实现两个半体的锁止固定，全程不需要额外的螺栓类紧固件，单人即可完成对位与锁止操作，大幅降低现场安装的操作门槛。从结构设计逻辑来看，两个完全相同的半体结构可以大幅降低开模与加工成本，生产过程中只需要一套模具即可完成夹体主体零件的加工，不需要区分左右件或者上下件，仓储与物料管理时也不需要做零件分类，现场装配时不会出现零件错配的问题。夹体与圆管扶手接触的内侧做了与管件外径匹配的圆弧贴合面，夹持锁紧后圆弧面可以与管件外壁形成足够的接触面积，避免局部应力集中导致管件表面压痕，同时也能保证夹持摩擦力足够，承受扶手常规的侧向拉拽载荷时不会出现滑移松脱。夹体与导轨配合的卡槽结构做了适配标准导轨边缘的限位凸台，在户外公共设施搭建、工业设备辅助扶手安装、模块化管线支架布设这类现场作业场景里，圆管类扶手与安装导轨的快速固定一直是影响施工效率的关键环节，传统的抱箍式固定件需要配合螺栓螺母多件锁紧，不仅零件零散容易在高空作业时掉落，安装对位时还需要双手同时扶持管件与紧固件，单人作业难度大，后期维护拆卸也需要逐一松脱多组紧固件，运维效率偏低。这款夹持装置就是针对这类场景痛点开发的快装式固定结构，整套夹体采用完全对称的两个半体结构设计，没有额外的异形零散零件，两个半体通过端部的铰链结构实现铰接连接，安装时可以先将夹体沿铰链翻开，直接卡套在圆形扶手管件的外侧，再将夹体的夹持槽对准安装导轨的卡接边推入，

　　卡入导轨后凸台可以嵌入导轨的安装槽内，限制夹体沿垂直于导轨方向的窜动，同时卡槽的配合间隙控制在合理范围，既可以保证夹体能够沿导轨长度方向顺畅滑动调整安装位置，锁止后又不会出现旷量晃动。联锁通道的结构设计在夹体的非铰接端，两个半体扣合时，其中一个半体的锁舌会滑入另一个半体的锁槽内，通过卡扣的倒钩结构实现双向锁止，不需要额外的锁止零件，需要拆卸时只需要用平口螺丝刀撬动锁止位置的解锁缺口即可脱开，重复拆装不会出现结构失效。从安装边界来看，这款夹体适配的圆形扶手管件外径为常规工业与市政设施通用的圆管规格，夹持后夹体突出管件外壁的厚度控制在紧凑范围内，不会占用过多的安装空间，在狭窄的设备旁或者管线密集的区域安装时不会与周边构件发生干涉。

　　夹体沿导轨长度方向的尺寸经过优化，在保证夹持强度的前提下尽可能缩短了夹体的轴向长度，同一段导轨上可以密集布置多个夹件，满足多段扶手拼接或者多管线固定的密集安装需求。夹体的上下端面做了平齐处理，当扶手需要安装外置附件比如挂钩、标识牌支架时，可以直接在夹体的端面上通过预留的安装孔位固定附件，不需要额外在管件上钻孔，不会破坏扶手管件的表面防腐层与结构强度。在实际工况验证中，这种对称铰接加联锁的结构，在承受垂直于扶手方向的额定载荷时，铰链位置的应力分布均匀，不会出现应力集中导致的断裂问题，联锁位置的卡扣配合深度足够，即使受到一定的冲击载荷也不会出现意外脱开的情况。夹体的外轮廓做了全圆角过渡处理，没有尖锐的棱角，

　　在公共区域使用时不会刮蹭过往人员的衣物或者皮肤，符合公共设施的安全设计要求。针对户外使用场景，这种一体式的夹体结构没有多余的拼接缝隙，雨水与灰尘不容易进入夹体内部的铰接与锁止位置，长期户外使用不会因为积灰或者锈蚀导致锁止结构卡滞，后期维护时只需要定期擦拭表面即可，不需要做复杂的拆解养护。在工业设备的操作平台扶手安装场景中，这种夹件可以配合标准导轨快速调整扶手的安装位置，当设备需要做局部改造或者操作位调整时，不需要重新焊接或者钻孔固定扶手，只需要解锁夹件滑动到目标位置重新锁止即可，大幅降低设备改造的工作量与成本。在模块化管线支架的应用中，这款夹件也可以用来固定小直径的管线，将管线通过夹件快速固定在预装的导轨上，替代传统的管卡结构，提升管线布设的效率，尤其是在多管线并行布设的场景下，快装结构的优势更加明显，施工效率相比传统螺栓固定的管卡可以提升数倍。
