挠性软管运输卷盘结构设计

这款挠性软管运输卷盘主要面向油气输送、工程管线布设场景下的柔性管材收纳转运需求，在长距离管线铺设、临时输气输油作业、现场管线维护更换等工况中，能够实现挠性管的规整收纳、安全转运与便捷施放，避免柔性管材在转运过程中出现弯折破损、外皮刮蹭、杂乱缠绕等问题，大幅提升现场管线布设的作业效率，降低管材储运环节的损耗率。

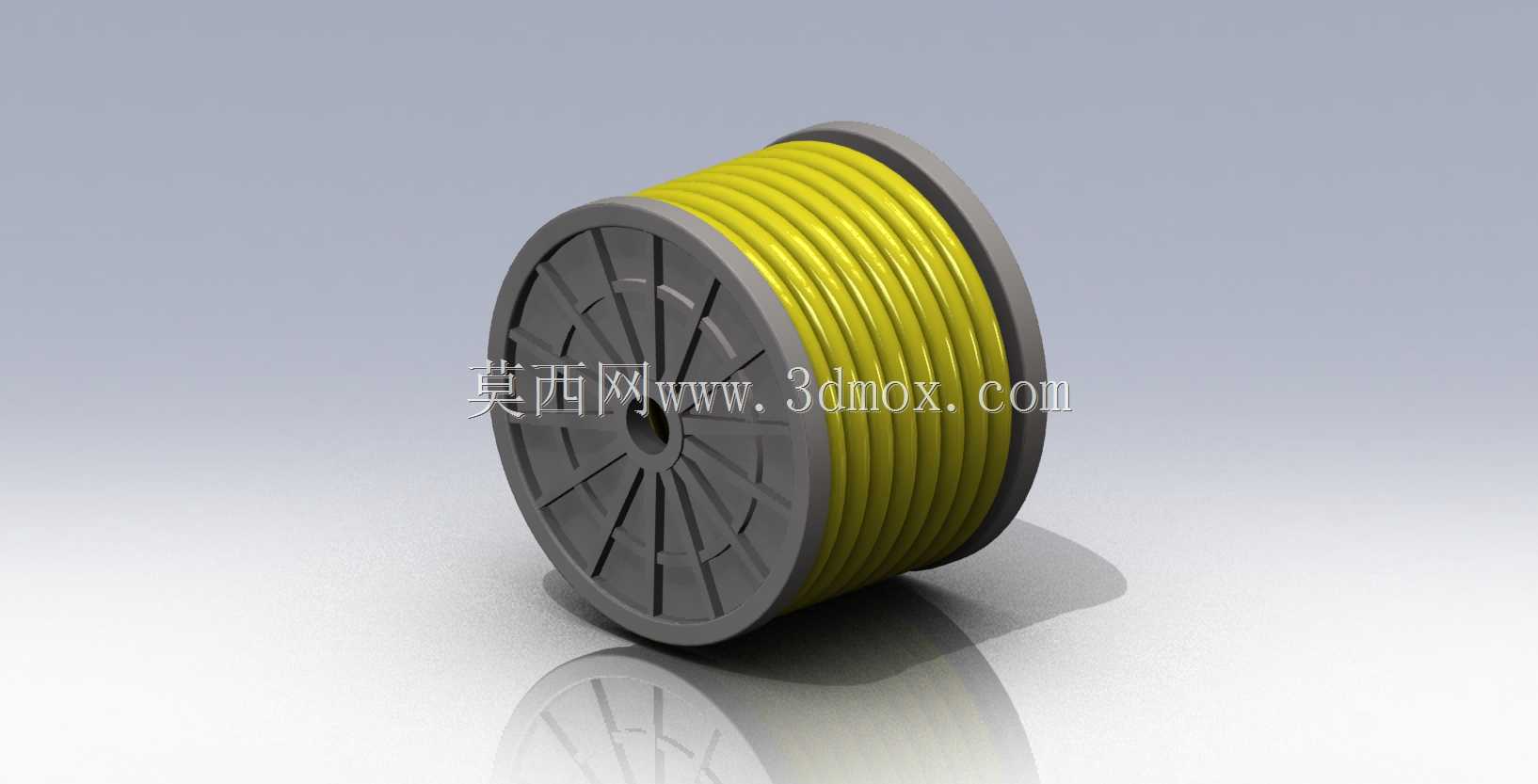

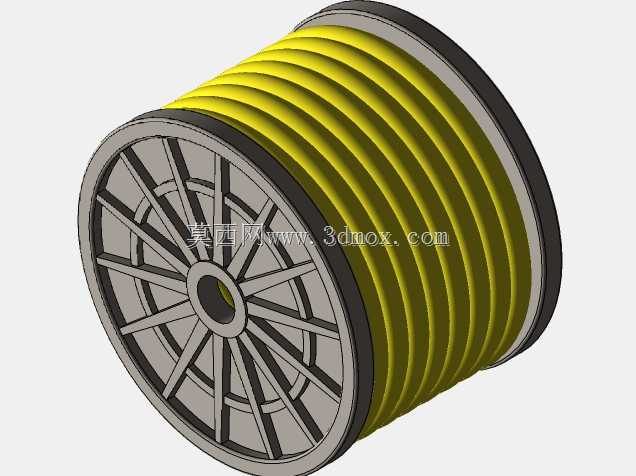

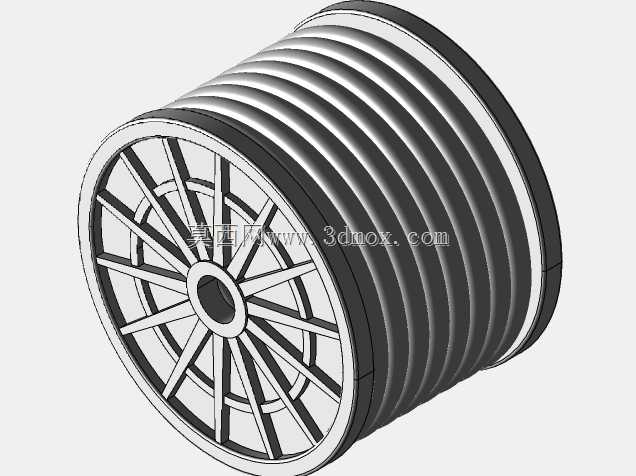

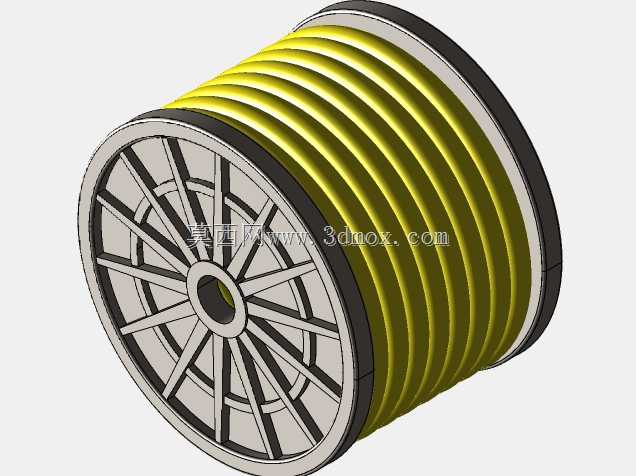

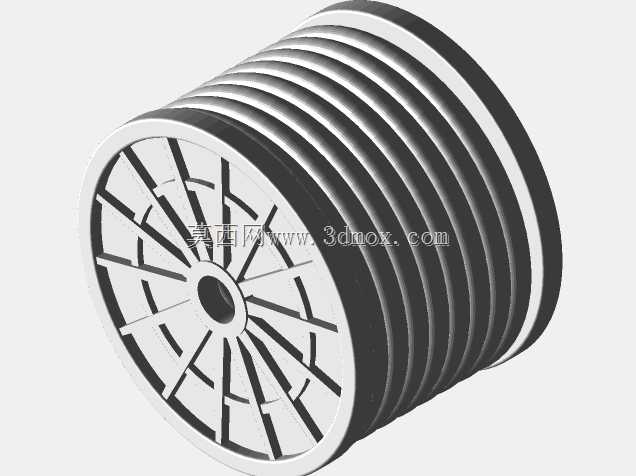

从实际功能特性来看，该卷盘采用双侧挡边加中心卷筒的经典结构，两侧辐板式挡边采用放射状加强筋设计，在控制整体自重的前提下，有效提升挡边的结构抗形变能力，即使满盘缠绕大长度挠性管，也不会出现挡边外胀变形、管材滑脱的问题；中心卷筒的内径尺寸适配常规管线作业的吊装、转运装夹需求，既可以配合专用支架实现原地旋转放管，也能够直接通过中心孔挂载在转运车辆、施工机具的挂架上完成长距离运输，无需额外设计适配转接结构。卷筒表面做了圆弧过渡处理，不会对缠绕在内层的挠性管外皮造成压痕或割伤，充分保护柔性管材的外层防护结构。

设计过程中优先考虑了现场作业的实用性，没有在连接器、快装接头等非核心配件上做冗余设计，整体结构简洁可靠，没有多余的复杂构件，一方面降低了卷盘自身的制造成本，另一方面也减少了现场使用过程中的故障点，即使在户外扬尘、泥泞的施工场景下，也不会因为构件卡滞影响正常的收放管作业。卷盘的整体外形尺寸适配常规工程车辆的货厢装载边界，双侧挡边的外径经过优化，既保证了单盘能够收纳足够长度的挠性管，减少现场换盘频次，也不会因为直径过大导致运输过程中超宽、装卸不便。缠绕完成后挠性管的端头可以通过挡边上的预留卡扣结构固定，避免转运过程中管头松脱散落，装卸时可以直接通过挡边的加强筋位置做吊装受力点，无需额外焊接吊耳结构，适配现场多种吊装、搬运方式。

在实际使用中，该卷盘除了可以收纳油气输送用挠性管，也能够适配同管径范围的输水软管、电缆线缆等柔性长材的收纳转运，通用性较强，结构强度能够满足多层堆叠仓储、颠簸路况转运的使用要求，是工程管线作业场景中实用性极强的配套储运工装。
