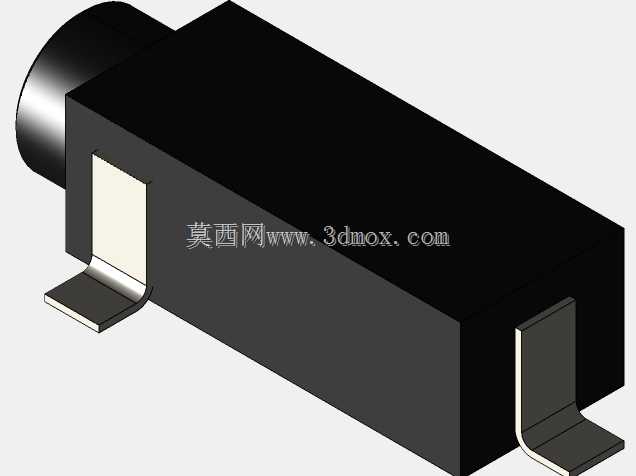

贴片式3.5mm音频插孔连接器结构设计

该款贴片式3.5mm音频插孔是消费电子领域应用极为广泛的板载音频连接部件，主要用于各类便携数码设备、音频外设、工控音频终端、车载影音模块等产品的音频信号传输场景，承担音频输入输出的物理连接功能，可匹配标准3.5mm三段式、四段式音频插头，实现立体声传输、麦克风信号导通等核心功能，是板载音频通路中不可或缺的基础连接元件。

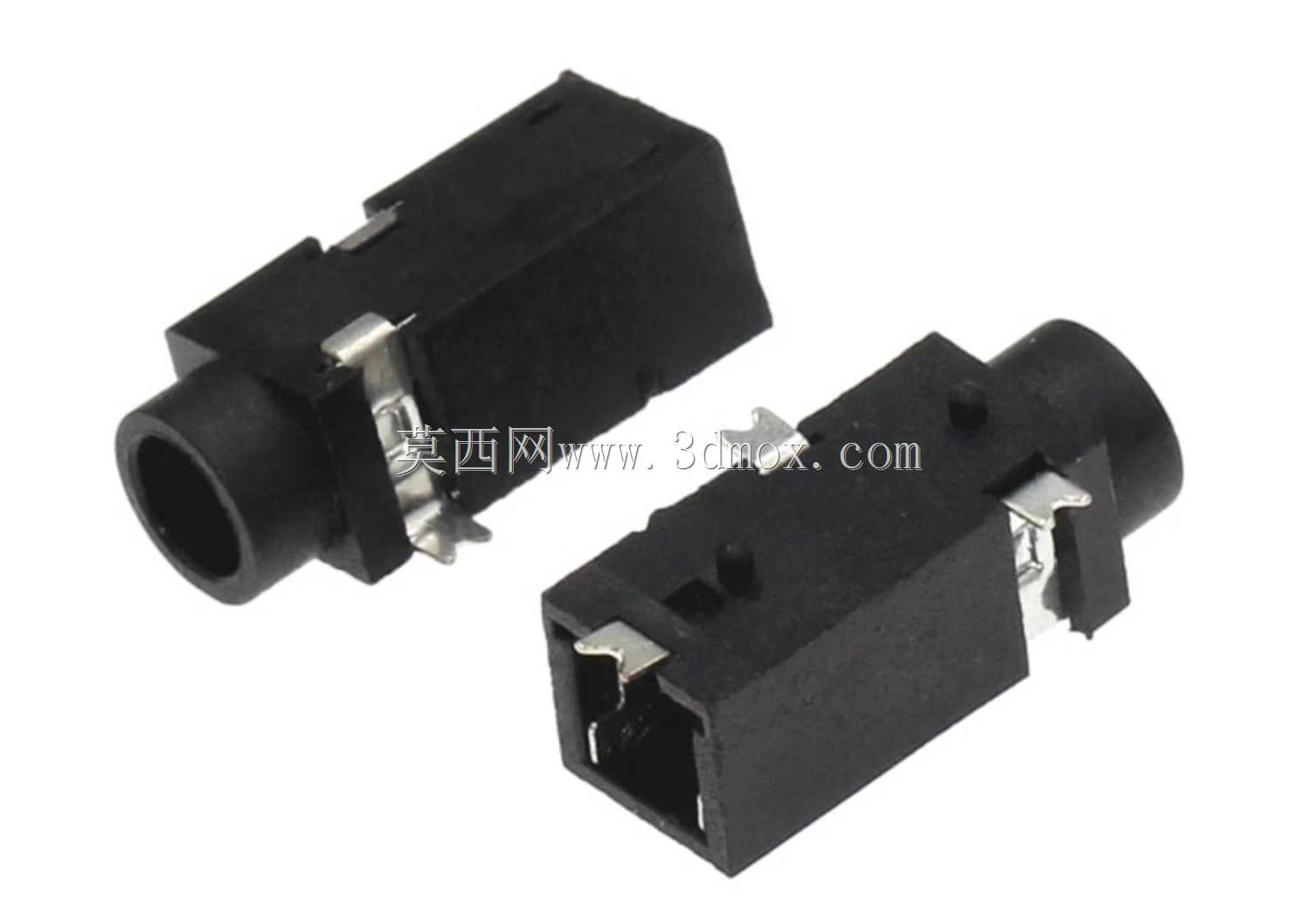

从功能特性来看，这款插孔采用卧式贴片安装结构，自带两个弯折成型的贴片固定引脚，搭配内部的信号接触弹片，既可以在SMT回流焊工序中实现与PCB板的牢固焊接，也能通过多组弹性接触端子保证插头插入后的接触稳定性，避免音频传输过程中出现接触不良、信号断连、杂音干扰等问题。插孔内部的弹片采用弹性合金材质设计，具备足够的接触压力与抗疲劳性能，可承受数千次的插拔循环而不出现接触性能衰减，适配消费电子类产品的常规使用寿命要求。

在设计思路上，这款结构优先考虑了SMT自动化生产的适配性，整体外形为规整的长方体结构，外壳采用屏蔽式设计，既可以提升焊接过程中的结构稳定性，也能对内部信号触点形成电磁屏蔽，降低外界电磁干扰对音频信号的影响，提升音频传输的纯净度。引脚布局采用对称式设计，两个固定焊盘分布在壳体两侧，信号引脚排布符合常规音频接口的布线规范，可有效降低PCB布线难度，避免音频走线出现交叉干扰。插孔的插入口做了导向倒角设计，能够引导音频插头顺畅插入，避免插歪导致的内部弹片变形损坏。

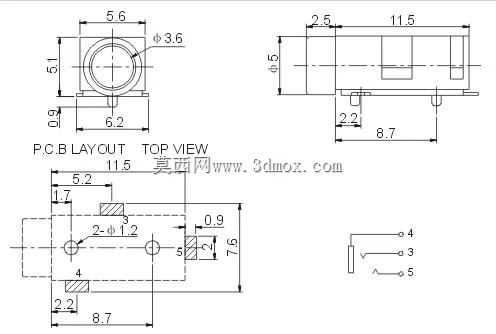

从安装边界与尺寸来看，这款插孔整体结构紧凑，卧式安装的高度极低，可适配超薄型数码产品的板内空间要求，不会占用过多的壳体内部堆叠空间。贴片引脚的焊盘尺寸符合行业通用的SMT焊盘设计规范，焊接后的焊点强度可满足常规跌落、振动测试要求，不会因为日常使用中的外力冲击出现焊盘脱落、接口松动的问题。壳体的外形尺寸预留了足够的插拔操作空间，插头插入后不会与周边板载元件产生干涉，可适配不同外形的3.5mm音频插头，无需额外预留避让空间。
