1325型龙门式数控切割加工设备结构

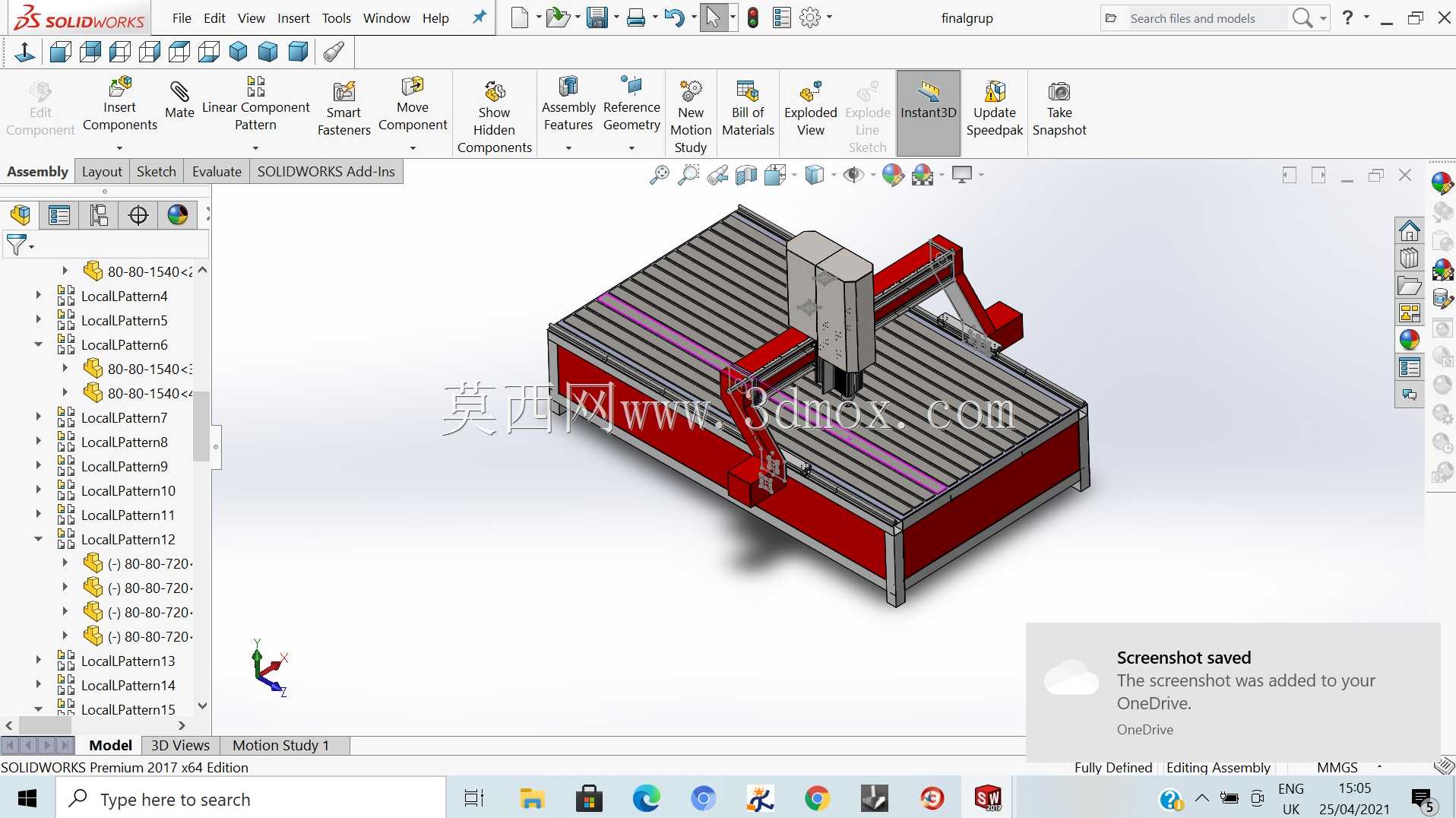

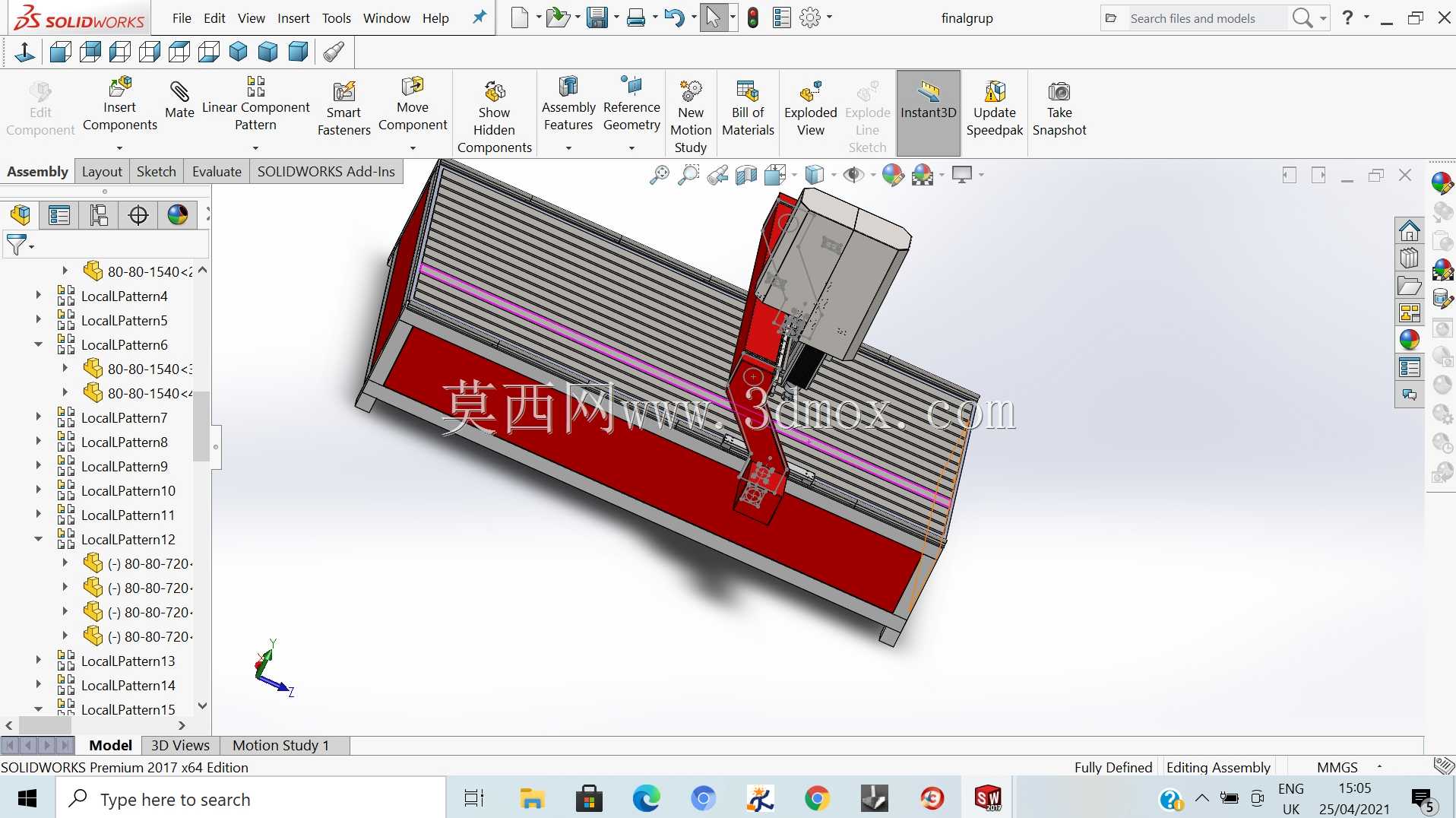

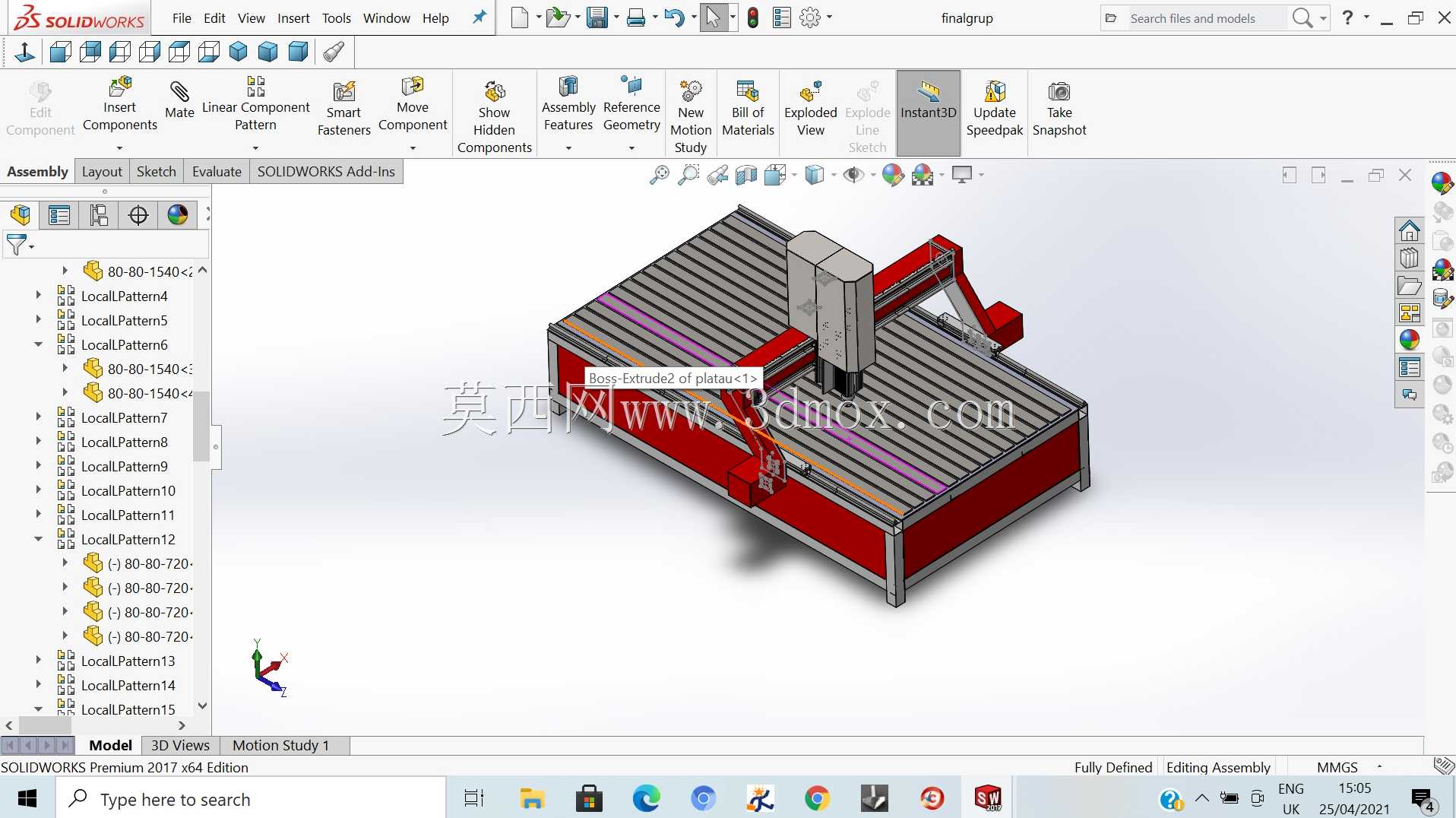

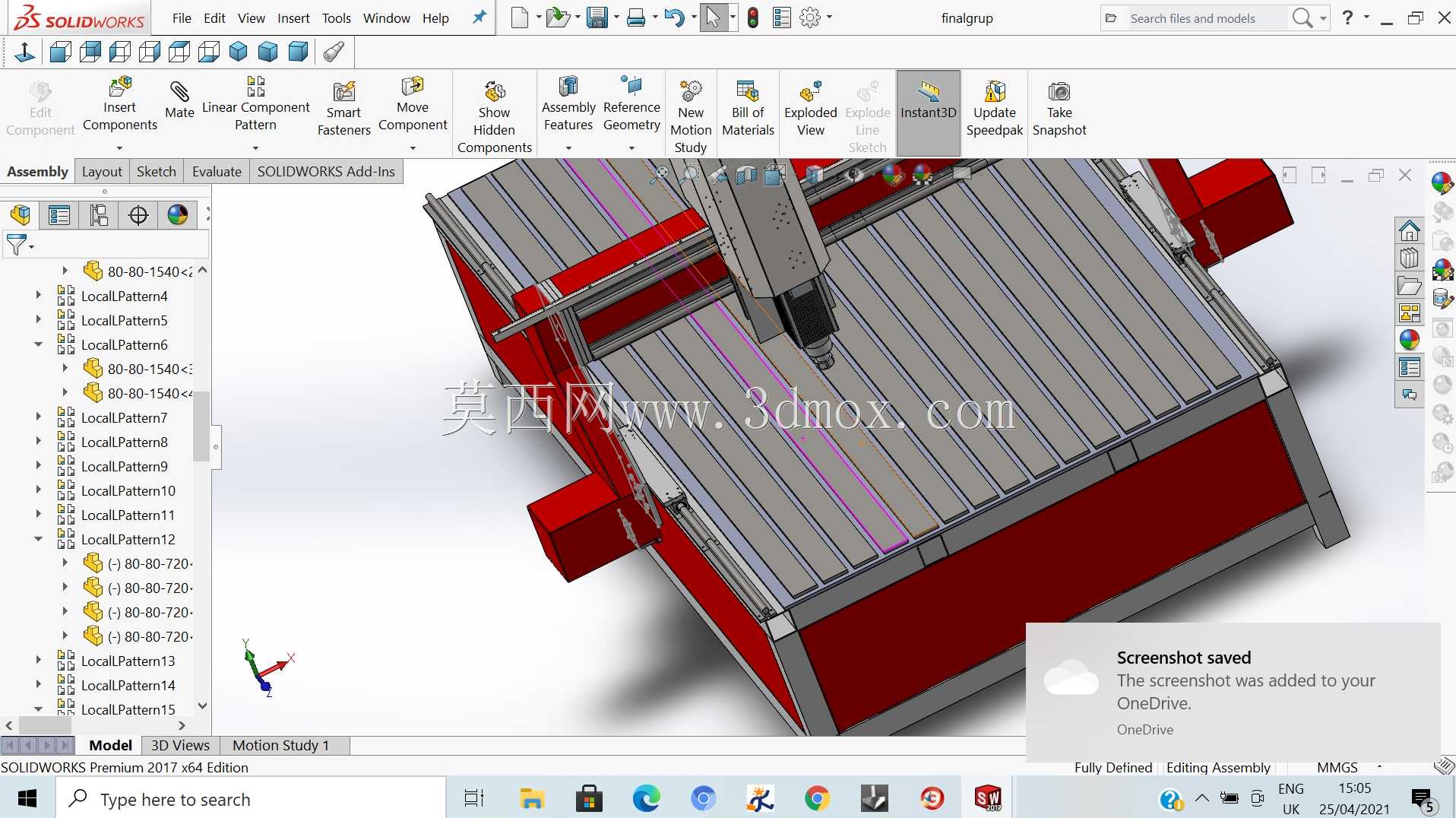

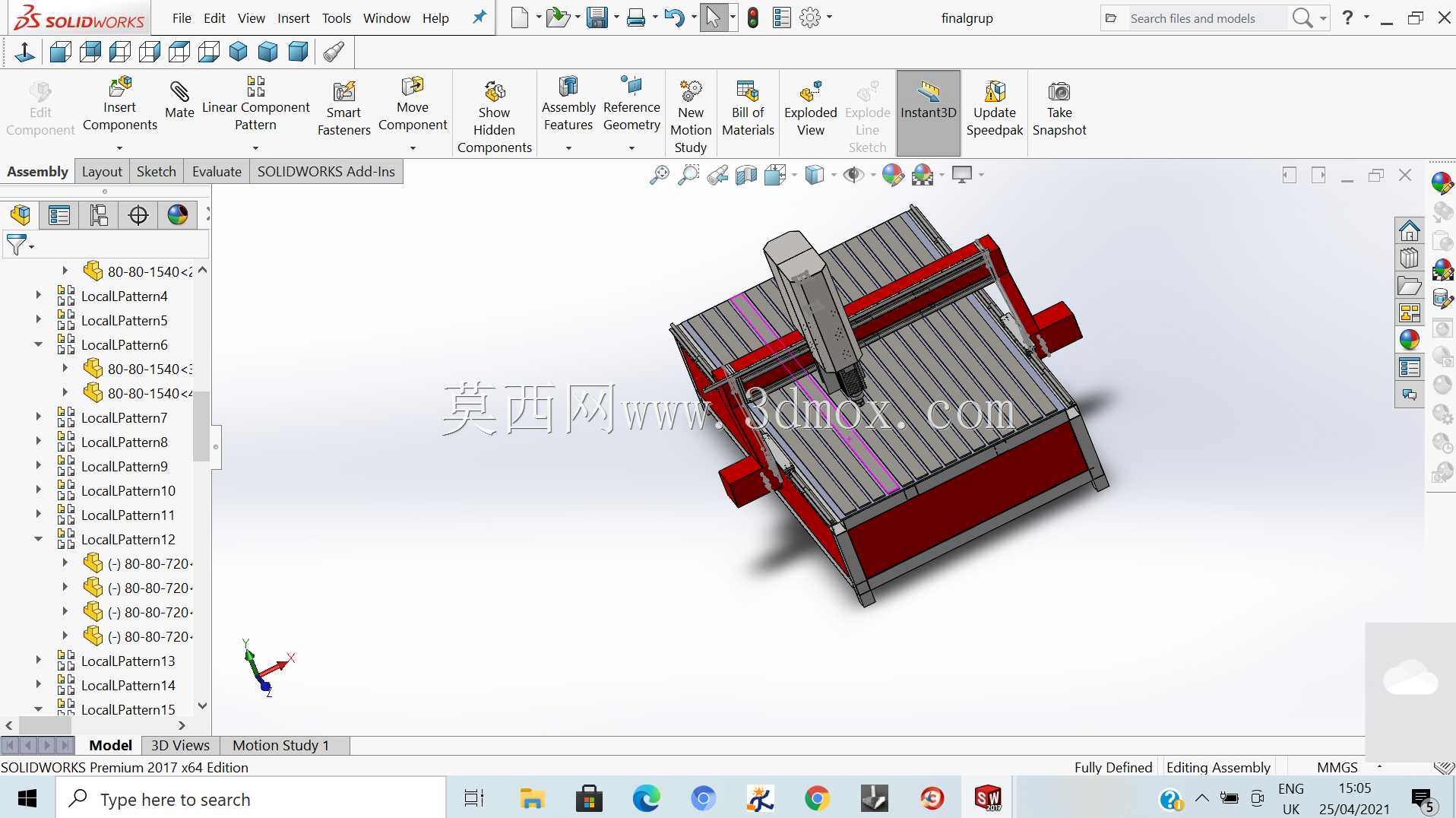

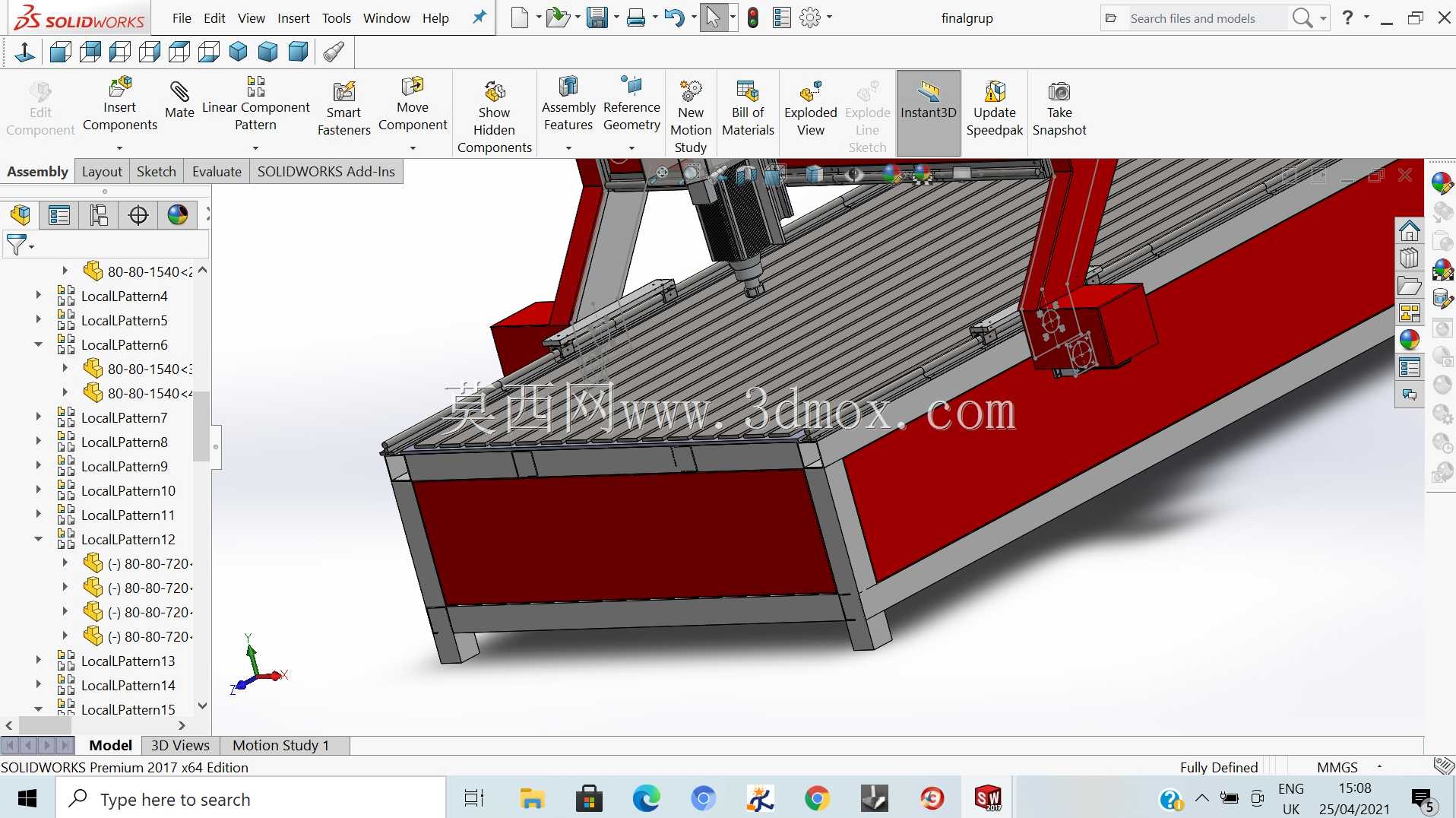

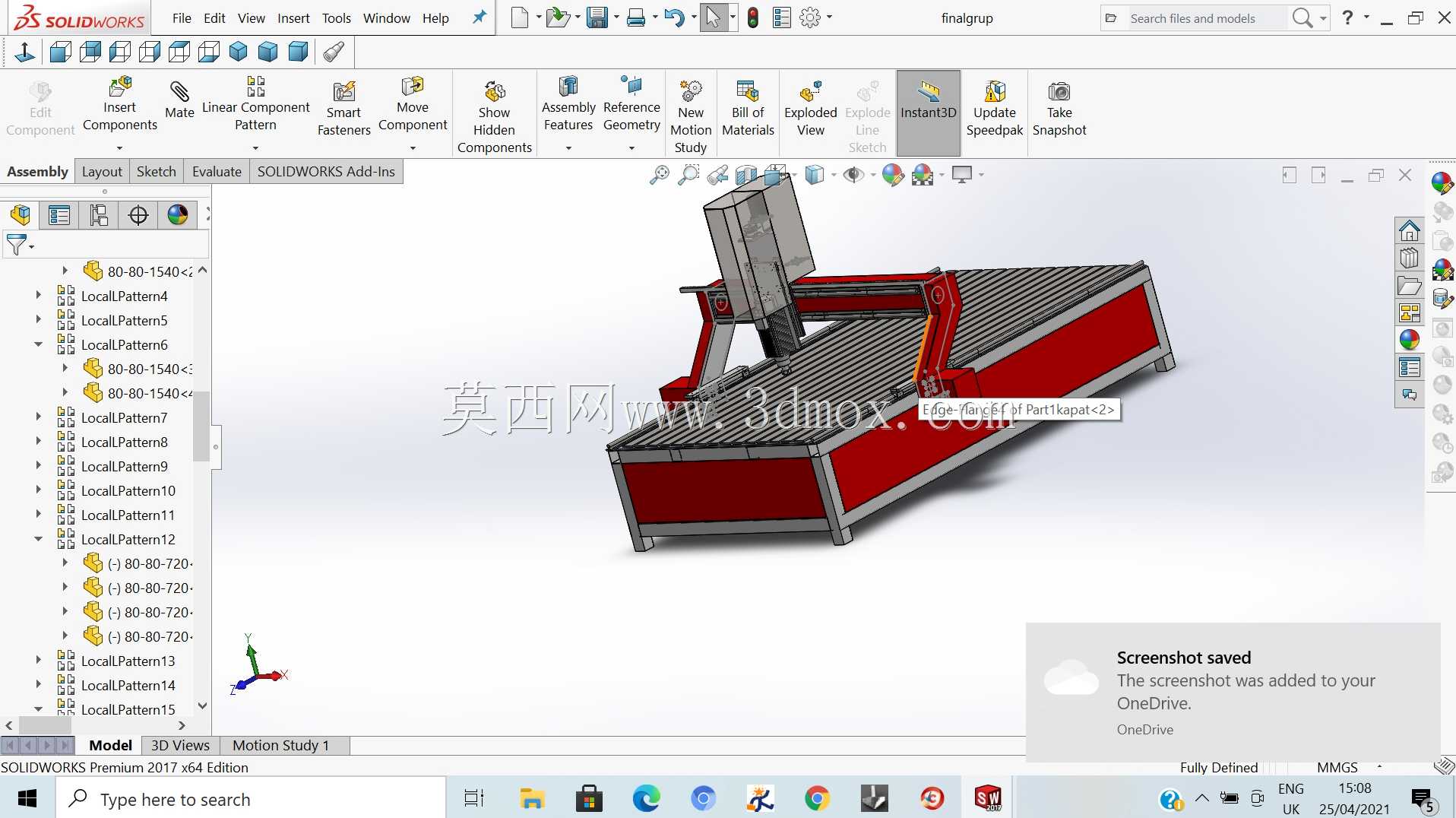

这款设备属于台式龙门架构的数控加工设备，主要面向中小型加工车间、广告制作工坊、五金加工门店的板材加工作业场景，可适配亚克力、薄铝板、密度板、PVC板、薄铜板等多种常见板材的切割、铣削、镂刻作业，能够替代传统手工划线切割、普通台铣的低效加工模式，满足小批量定制化加工的柔性生产需求。设备整体采用床身固定、龙门移动的经典布局，床身主体采用方通焊接框架结构，加工前需经过时效处理消除焊接内应力，避免长期使用出现床身形变影响加工精度，床身上部铺设平整的加工工作台面，可适配夹具固定、真空吸附等多种工件装夹方式，工作台有效加工幅面为1300mm*2500mm，能够覆盖市面上绝大多数常规尺寸的标准板材，减少板材裁切的前置工序，提升整板加工的材料利用率。龙门部分采用双侧支撑传动结构，横梁选用加厚铝型材或焊接钢结构，兼顾结构刚性与移动部件的轻量化需求，X轴传动沿床身两侧平行布置，保证龙门移动过程中的同步精度，Y轴传动搭载在横梁之上，带动主轴安装座完成横向进给，Z轴传动组件负责主轴的上下升降进给，三个进给轴均采用直线导轨作为运动导向部件，配合精密滚珠丝杠传递动力，可保证运动过程的平顺性与定位精度，重复定位精度可控制在0.05mm以内，满足常规板材加工的精度要求。设备搭载2.2kw高速水冷主轴，最高转速可达24000rpm，可根据加工材质的不同匹配对应转速，适配不同材质的切削刀具，主轴夹头采用标准ER夹头结构，可快速更换不同直径的加工刀具，适配切割、铣槽、雕刻、钻孔等不同加工工序的需求。设备的控制部分适配mach3数控控制系统，可通过电脑端直接导入加工G代码，完成加工路径的自动运行，操作门槛较低，适合小型加工场景的操作人员快速上手。整机的安装边界需预留不小于3200mm*2000mm的地面空间，设备周边需预留足够的操作与上下料空间，供电需匹配220V民用供电即可运行，无需专用工业高压供电线路，降低了小型加工场景的设备部署门槛。设备的电气走线全部采用拖链内置布置，避免移动过程中出现线缆磨损、拉扯断线的问题，提升设备长期运行的稳定性，龙门两侧设置有行程限位开关，可在设备运行到极限位置时触发停机保护，避免超程运行造成的结构碰撞损坏。
