立式数控加工中心整机结构设计

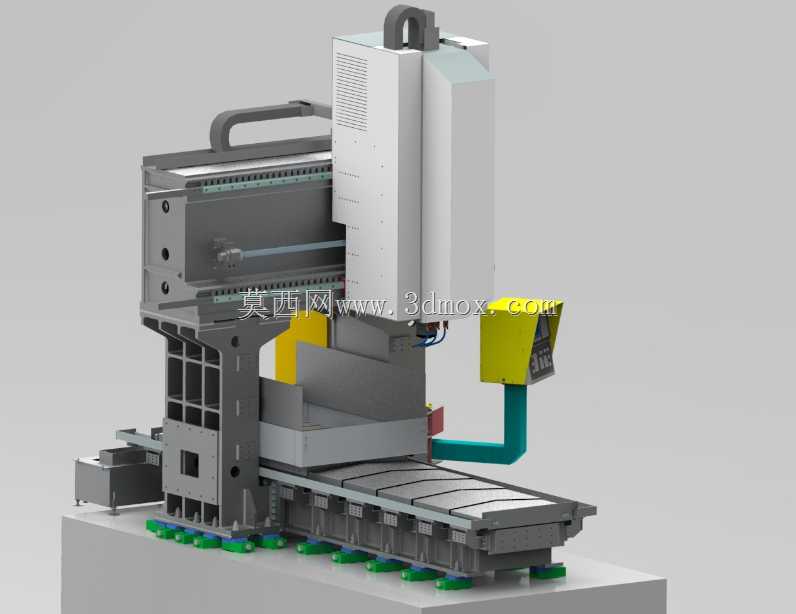

这款立式数控加工中心主要面向中小型机械加工车间、模具制造工坊、职业院校实训基地等场景使用，可完成平面铣削、轮廓铣削、钻孔、镗孔、攻丝等多工序金属切削加工，适配普通碳钢、铝合金、铜合金、工程塑料等多种常见加工材质，能满足小批量精密零件生产、模具型腔粗精加工、教学演示操作等多元需求。设备采用经典的定梁立柱龙门式布局，床身作为整台设备的承载基础，采用大截面箱型筋格结构设计，内部布置交错的加强筋板，可有效吸收切削过程中产生的振动，保障重切削工况下的整机刚性；底部配置可调式减震垫铁，无需额外浇筑复杂地基，可直接安装在平整的硬化车间地面上，通过调整垫铁高度即可完成设备水平校准，大幅降低现场安装的工作量与成本。X轴方向的滑动工作台采用线性导轨支撑，搭配大导程精密滚珠丝杠传动，可实现快速进给与精准定位，工作台表面预留标准T型槽，方便用户搭配组合夹具、平口钳、专用工装等装夹不同外形的工件；Y轴传动组件集成在立柱横向滑鞍上，Z轴主轴箱采用方滑枕结构贴塑导轨导向，可承受较大的切削侧向力，主轴单元采用高速精密轴承组支撑，可适配不同规格的标准刀柄，满足不同刀具的装夹需求。设备侧面布置有可旋转的操作站支架，操作面板可根据操作人员的站位灵活调整角度，降低长时间操作的疲劳感；整机外围预留了防护罩安装接口、排屑器对接位置、切削液管路排布空间，用户可根据自身生产需求选配全封闭防护罩、链板式排屑机、高压冷却系统等外围附件。整机安装边界控制合理，占地面积适配多数中小型车间的工位排布需求，设备顶部预留吊装孔位，方便车间内使用行车完成转场与就位，各运动轴的行程设计覆盖了多数常规民用零件、小型模具的加工尺寸范围，兼顾了加工能力与设备占地的平衡，在保障加工精度与刚性的前提下，尽可能压缩了非必要的结构尺寸，帮助用户节省车间使用空间。
