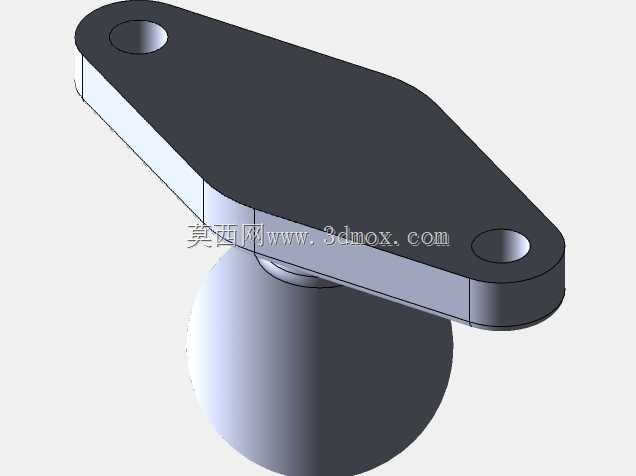

带转接安装板的球面柱塞连接构件

该构件主要应用于需要小角度自适应偏转调整的机械铰接传动场景，常见于轻工自动化设备的连杆传动端、工装夹具的自适应压装端头、小型液压气动执行元件的活动输出端，能够补偿安装过程中产生的微小同轴度误差，避免传动过程中因刚性别劲造成的构件磨损、卡滞问题，在往复摆动频次较高的传动工位中，这类球面转接结构能有效分散接触应力，延长整套传动机构的服役寿命。从实际用途来看，该构件承担着传动端的力传递与角度自适应补偿双重作用，下方的球面部分可与配套的球座形成球面铰接副，允许连接端在一定锥角范围内自由偏转，上方的转接板则用于和外部驱动件、执行件进行刚性固定，将球面副的活动端与被驱动构件稳固连接，避免传动过程中出现连接松脱、传力偏移的问题。在功能特性上，该结构采用一体式成型设计，球面与转接板衔接处做了平滑过渡的加强结构，能够承受径向与轴向的复合载荷，转接板上的两个安装孔采用对称布局，可适配标准紧固件的安装要求，安装后受力均匀，不会出现单侧应力集中的情况；球面部分的轮廓精度满足常规铰接配合要求，与配套球座装配后转动顺滑无卡顿，偏转过程中无明显旷量，能够保证传动位置的重复精度。设计思路上，该构件优先考虑了安装便捷性与受力合理性，将转接板设计为长条形流线轮廓，既缩减了构件整体的占用空间，又能让两个安装点的力臂分布更合理，传递扭矩时受力更平稳；球面与转接板的衔接位置做了圆弧过渡处理，避免应力集中造成的根部断裂风险，同时整体结构无复杂异形曲面，加工工艺性好，可通过常规车削、铣削工序完成加工，适合批量生产应用。从安装边界来看，转接板的长度方向尺寸适配小空间安装场景，两个安装孔的中心距符合常规紧凑型传动机构的安装间距要求，球面直径与转接板厚度比例经过匹配，既保证了球面铰接的偏转角度范围，又不会让整体结构过于臃肿，安装时仅需将球面嵌入配套球座，再通过紧固件穿过转接板的两个孔位与外部构件锁紧即可完成装配，不需要额外的复杂调整工序，能够有效提升现场装配的效率。
