双法兰夹装式线性模组连接基座

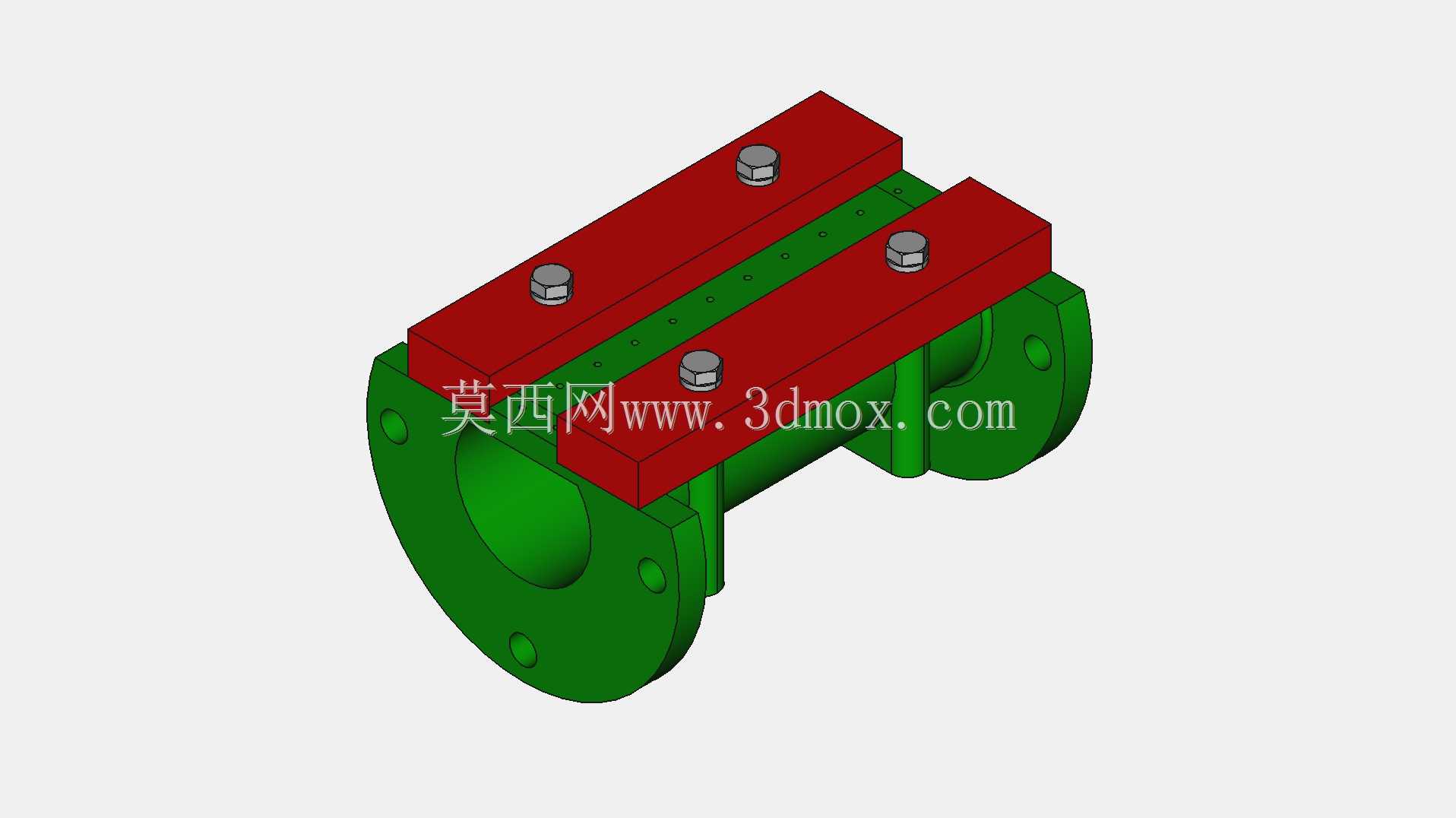

该构件主要应用于工业自动化生产线的线性驱动单元配套场景，常见于物料移栽、点位搬运、工位进给类自动化设备的传动系统搭建环节，作为线性执行元件与设备主体机架之间的过渡连接载体使用，能够为线性运动单元提供稳定的刚性支撑，同时适配不同安装面的对接需求，降低现场安装的对位调整难度。从实际用途来看，该构件承担着双向对接的核心作用：上下两端的法兰结构可分别对接设备固定机架端与外部负载安装端，中部的夹装腔体可抱紧配套的线性导向或驱动元件，将线性单元的工作载荷均匀传递至设备主体结构，避免线性元件因安装应力集中出现运行卡滞、磨损加剧的问题，同时可抵消线性单元运行过程中产生的径向倾覆力矩，提升长行程线性模组的运行稳定性。在功能特性上，该构件采用双侧对称夹装的结构设计，两侧的红色夹装板通过多组紧固件与中部绿色主体连接，可根据配套线性元件的实际外径灵活调整夹装预紧力，既能够保证夹持的牢固性，避免运行过程中出现相对滑移，也可通过紧固件的松紧调整快速完成线性元件的拆装维护，无需整体拆卸法兰端的固定螺栓，大幅缩短设备维保的停机时间；上下法兰盘均预留了均匀分布的安装孔位，可适配不同孔距规格的对接面，无需额外加工转接板即可完成安装，具备较强的场景适配性。从设计思路来看，该构件优先考虑了安装便捷性与结构刚性的平衡：主体部分采用一体化的腔体结构，保证整体的抗扭、抗弯性能，夹装接触面设计了均匀分布的定位凹点，可增大夹装面与线性元件之间的摩擦力，提升夹持可靠性；两侧夹装板采用等厚对称设计，保证夹装力均匀作用在线性元件的外表面，避免局部应力过大造成线性元件外壳变形；法兰端的安装孔采用沉孔设计，可将紧固件头部完全埋入法兰平面内，保证法兰对接面的贴合度，避免出现安装间隙影响支撑刚性。在外形尺寸与安装边界方面，该构件整体为轴向对称的柱状结构，上下法兰盘外径大于中部主体直径，安装时需预留法兰盘外径1.2倍以上的操作空间，用于法兰端紧固件的锁紧操作；两侧夹装板突出于中部主体表面，安装时需在夹装板外侧预留足够的扳手操作空间，满足夹紧紧固件的操作需求；中部夹装腔体的轴向长度可覆盖线性元件的标准夹持段长度，保证夹持接触面积满足额定载荷下的受力要求，上下法兰的端面平行度控制在较高精度范围内，可保证安装后线性元件的运行方向与设备安装面的垂直度要求，避免线性单元运行时出现偏磨问题。
