槽轮式间歇传动机构三维结构设计

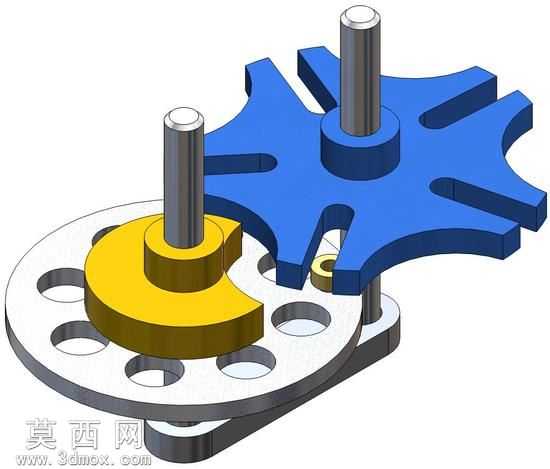

本作品为槽轮式间歇传动机构的三维建模设计，采用SolidWorks完成全参数化建模与装配验证，整体结构遵循经典马尔他机构的传动原理，可实现主动件连续转动下从动件的周期性间歇分度动作。建模过程中首先完成核心构件的参数化草图绘制，对主动拨盘的圆柱锁止弧、拨销尺寸进行精准约束，确保拨销进入槽轮径向槽时的切入角度符合无冲击传动要求，锁止弧的配合间隙控制在合理装配公差范围内，避免运动过程中出现卡滞或窜动问题。槽轮部分采用六槽对称结构设计，径向槽的深度、宽度与拨销尺寸形成间隙配合，轮体边缘的外凸锁止弧与主动拨盘的锁止弧完全匹配，在间歇停歇阶段可实现精准的位置锁止，无需额外定位构件即可保证从动件的停歇位置精度。材质配置上，主动拨盘与槽轮主体采用合金结构钢材质，赋予金属哑光质感并添加细微机加工纹理，还原真实机械零件的表面状态；支撑轴类零件采用调质钢材材质，表面做光亮金属处理，区分不同功能构件的视觉层次；底部安装基板采用多孔轻量化设计，在保证结构刚性的前提下降低整体重量，基板表面做阳极氧化质感处理，呈现银灰色金属磨砂效果。装配阶段严格按照实际机械装配逻辑添加配合约束，支撑轴与基板之间采用同轴配合与轴向定位配合，拨盘、槽轮与对应支撑轴之间添加旋转自由度约束，拨销与槽轮径向槽之间添加凸轮运动配合，可直接在软件内完成运动仿真，验证机构的运动连贯性：主动拨盘连续旋转时，拨销每转动一周将带动槽轮转动60度分度角，其余时间段依靠锁止弧配合保持槽轮静止，完全实现间歇送进、分度转位的功能需求。设计过程中对各构件的棱角做了合理的倒角与圆角处理，既避免应力集中问题提升零件结构强度，也让模型视觉效果更贴近实际工业加工零件的状态，所有构件的尺寸参数均经过运动干涉检查，不存在装配冲突与运动干涉问题，可直接用于机械原理教学演示、间歇传动机构方案验证，也可作为自动化设备分度机构的设计参考模板，模型结构完整，装配关系清晰，能够直观展示槽轮机构的工作原理与结构组成。
