多翼式离心风机叶轮结构三维设计

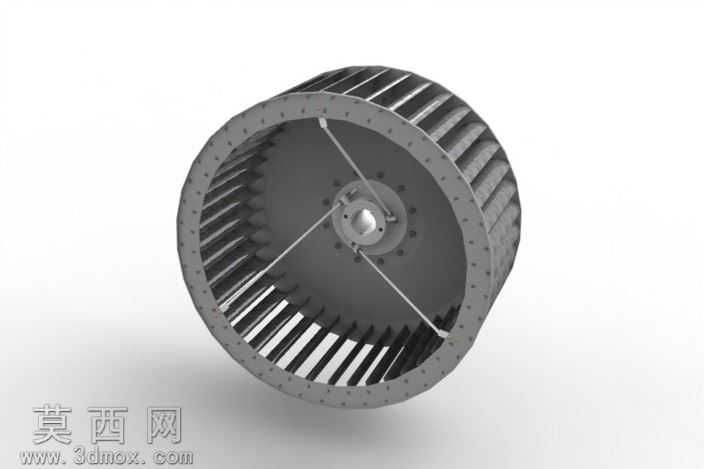

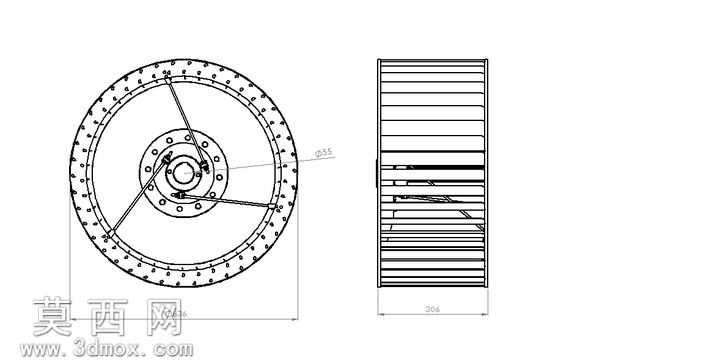

本作品为多翼式离心风机的核心叶轮部件三维建模成果，建模过程严格遵循风机流体力学设计逻辑与机械加工装配要求，完整还原了该类风机叶轮的全部结构细节。建模初始阶段先完成整体参数化草图绘制，以叶轮中心轮毂为基准定位，确定叶轮的整体外径、轴向宽度、轮毂安装孔径等核心尺寸参数，保证各部分尺寸比例符合常规低压离心风机的设计规范。模型完整构建了中心轮毂结构，轮毂处设计有与电机输出轴匹配的安装孔位，孔周均匀分布螺栓连接孔，用于实现叶轮与驱动轴的可靠固定，轮毂表面做了适配安装的倒角处理，避免装配过程中出现应力集中与装配干涉。从轮毂向外延伸的多根辐条状支撑筋，采用均匀圆周阵列的方式完成建模，支撑筋与轮毂、外圈轮盖采用一体化布尔运算合并，保证结构连接的整体性，还原了金属焊接结构的连接逻辑，支撑筋的截面采用矩形结构，兼顾结构强度与空气动力学性能，减少叶轮转动过程中的气流扰动。叶轮外圈的前盘与后盘结构，分别采用薄壁圆环特征建模，前后盘之间均匀排布数十片前倾式圆弧叶片，叶片采用曲面扫描特征完成建模，每片叶片的安装角度、曲率半径完全一致，通过圆周阵列命令实现整圈叶片的均匀排布，叶片与前后盘的连接位置做了微小的圆角过渡处理，还原实际生产中的焊接工艺特征，避免尖锐棱角带来的应力集中问题。模型的外圆周面做了等距的薄壁结构处理，还原叶轮的金属薄板冲压成型特征，整体结构完全按照实际钣金焊接类风机叶轮的生产工艺进行建模还原。材质渲染阶段，为模型赋予哑光深灰色金属材质，模拟镀锌钢板的表面质感，添加轻微的表面粗糙度参数还原真实金属板材的漫反射效果，场景中添加柔和的环境光与定向光源，清晰呈现叶轮内部叶片的排布结构、支撑筋的连接关系以及轮毂的安装细节，渲染视角选取斜向俯视角度，可同时观察到叶轮的端面结构、内部叶片形态与外圈的筒状结构，完整展现该类风机叶轮的结构特点。整个建模过程注重结构的合理性与装配可行性，所有特征均具备实际工程参考价值，可用于风机结构教学、装配模拟、流体仿真分析前处理等场景，模型各部分结构分层清晰，可根据需求单独提取叶片、轮毂、支撑筋等部件进行参数调整与二次设计。
