SolidWorks动画接触重力应用演示实例

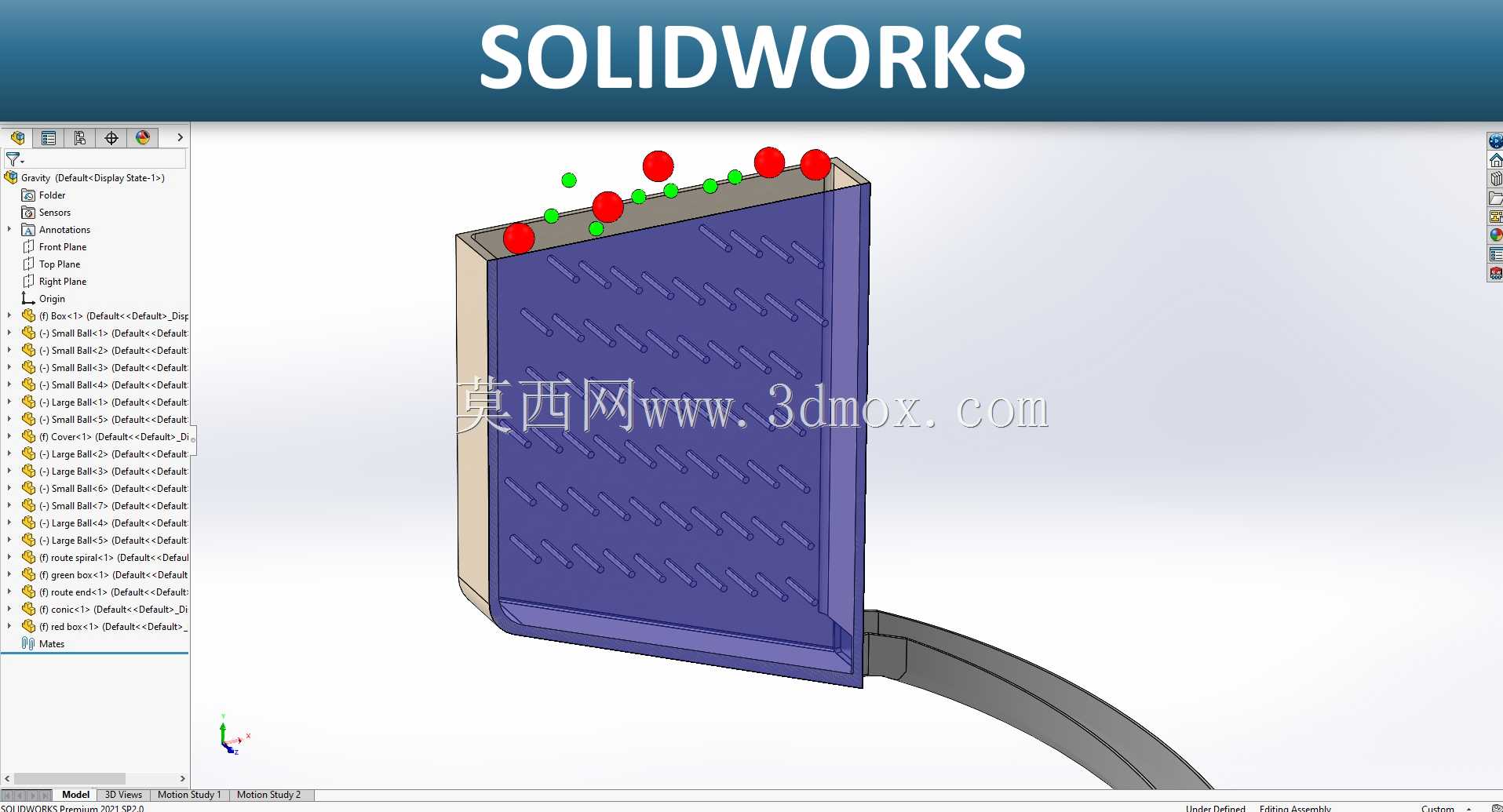

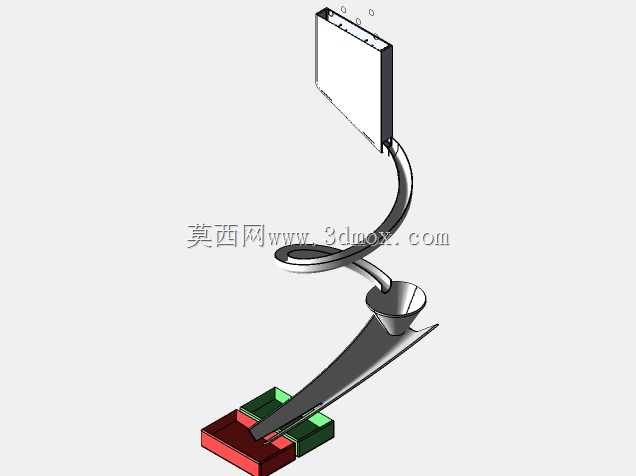

本次演示实例围绕机械装配体的动态仿真场景搭建，聚焦工业设计环节中动态验证的实际需求，覆盖从简易落料演示、机构运动干涉校验到重力工况下部件运动轨迹预判的多类应用场景，能够帮助设计人员在方案阶段快速验证部件在重力作用下的接触响应逻辑，避免实际样机制作阶段出现部件卡滞、碰撞错位、运动轨迹偏离预期的问题。该实例核心功能是演示装配环境下零部件接触关系的定义方法，以及重力场参数在动画环境中的加载逻辑，通过带导流结构的斜向板件与滚落小球的组合演示，直观呈现接触约束生效后，部件间碰撞、滑动、滚落的真实物理反馈效果，无需制作实体样机即可快速观测重力作用下的部件运动状态。在设计思路上，实例首先完成基础装配体的配合约束搭建，预留部件的运动自由度，避免过约束导致接触仿真失效；其次针对不同部件的接触对逐一设置接触属性，区分实体接触与忽略接触的部件范围，减少不必要的仿真计算量；再根据实际工况调整重力的作用方向与加速度参数，匹配真实地球重力环境的物理特性；最后配合相机视角的关键帧调整，让动画演示过程能够清晰呈现接触碰撞的细节，方便后续用于方案汇报或者教学演示。在外形与安装边界层面，演示用的斜向导流板件采用直立安装的基准定位，底部弧形导流结构延伸出板件主体边缘约三分之一板宽的长度，安装时需要预留对应弧形轨迹的下方空间，避免小球滚落路径与周边固定部件发生干涉；板件表面设置的斜向纹理结构用于模拟实际工况中带导流纹路的导料板表面，能够还原部件接触时的摩擦影响，让仿真动画的运动效果更贴近真实物理状态。通过该实例的方法延伸，设计人员可以将接触与重力的设置逻辑应用到料斗落料、滑槽送料、部件跌落测试等多类实际工业场景的动画验证中，提前排查设计中存在的运动干涉问题，优化部件的结构角度与安装位置，提升设计方案的可靠性，减少后续样机迭代的成本。
