竞赛用多轮组作业机器人机械结构设计

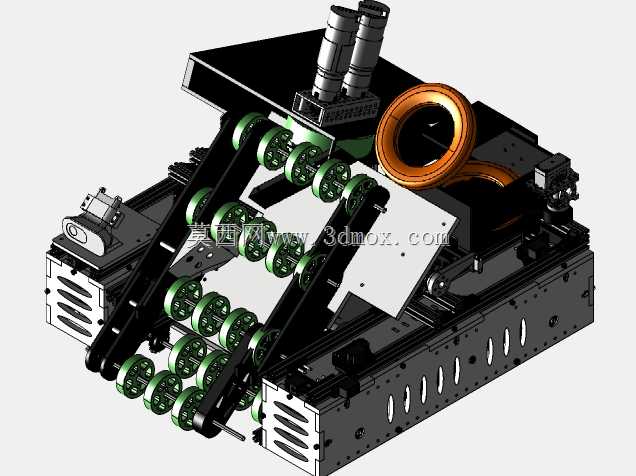

该款轮式作业机器人主要面向竞技类工程任务场景设计，可在预设的复杂场地环境内完成物料拾取、目标搬运、定点投放等系列竞技任务，同时也可经过适配改造后用于小型仓储场景的轻量物料转运、教学场景的机械原理实训演示等用途。整体结构采用分层布局设计，底部为集成式行走承载底盘，底盘框架采用一体化钣金折弯成型结构，侧面开设多组规则排布的通风散热槽，既能够降低整体结构自重，也可为底盘内部搭载的驱动元件、控制模块提供充足的散热空间，底盘的安装边界预留了多组标准化安装孔位，可根据不同任务需求快速加装辅助功能模块。行走机构采用多组双排倾斜布置的包胶轮组设计，轮组通过同步带与底盘内置的驱动单元连接，多轮接触的设计能够大幅提升设备在不平整场地表面的抓附能力，即使在带有一定坡度、接缝落差的行进路面上也能保持稳定的行走姿态，避免出现打滑、侧倾等问题，轮组的倾斜排布角度经过反复调校，可在设备转向时提供更均匀的支撑力，减小转向过程中的阻力损耗。底盘上方搭载倾斜布置的双列输送轮组机构，该机构可配合前端的拾取结构完成圆形环状物料的承接、抬升与输送动作，将拾取到的物料平稳输送至设备中部的承载工位，输送轮组采用绿色高摩擦系数包胶材质，能够避免物料在输送过程中出现滑落、偏移的问题，轮组之间的间距可根据物料的实际尺寸进行小幅调整，适配一定尺寸范围内的环状物料输送需求。设备顶部预留了双组柱状安装位，可用于搭载视觉识别传感器、测距传感器等环境感知元件，中部的白色安装平板可用于固定主控电路板、信号处理模块等控制组件，侧方设置的相机支架安装位可根据识别需求调整安装角度，确保视觉采集范围能够完整覆盖设备前方的作业区域与行进路径。整体结构在设计时充分考虑了紧凑性要求，所有传动组件、驱动元件均内嵌安装于框架结构内部，既能够避免作业过程中外部杂物进入传动间隙造成卡滞，也能有效缩减设备的整体外形尺寸，使其能够在狭窄的竞技场地通道内灵活通行，各功能模块之间采用快拆式连接结构，便于日常的维护调试与部件更换，传动系统的动力传递路径经过优化，尽可能减少了中间传动环节的动力损耗，提升设备的动力利用效率与作业响应速度。
