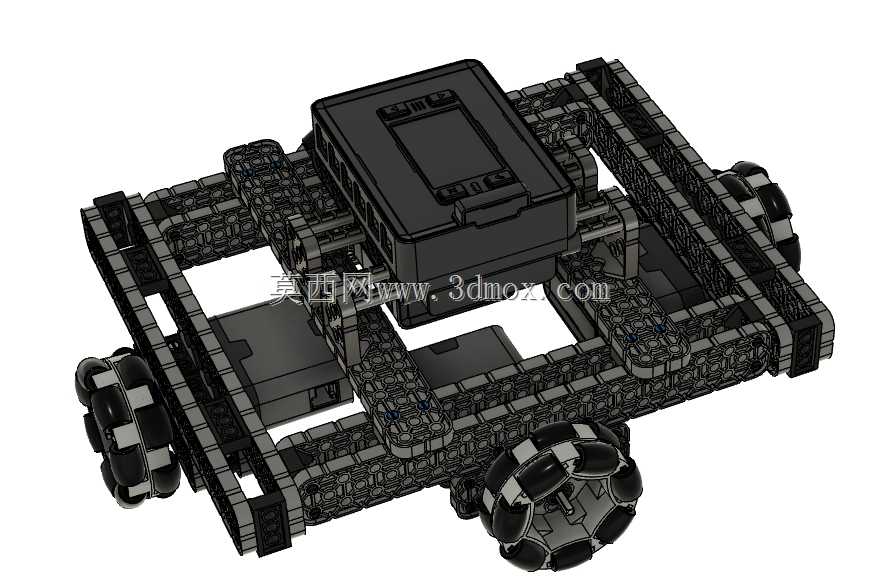

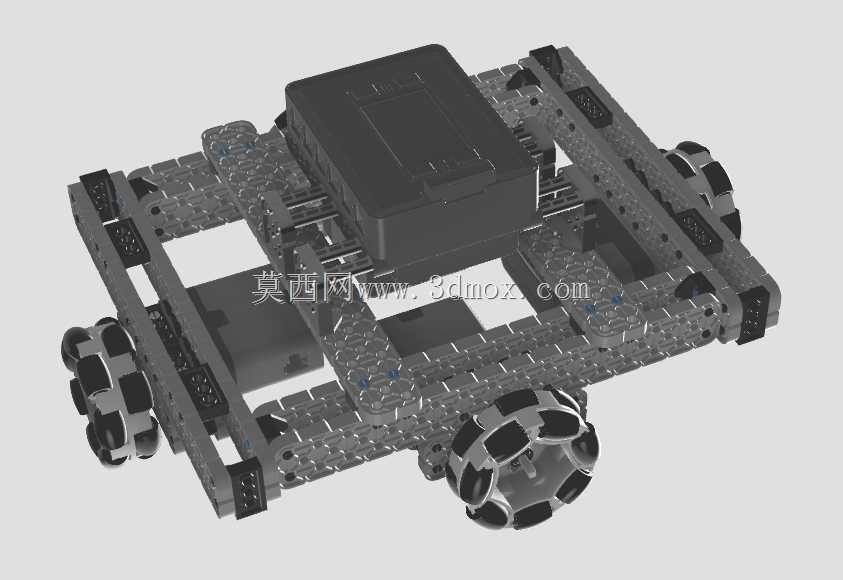

VexIQ四轮全向移动机器人底盘结构

这款四轮全向移动机器人底盘，主要面向青少年机器人竞赛、小型室内物流转运、教学实训演示等场景设计，依托麦克纳姆轮（全向轮）的结构特性，可在狭小空间内完成前进、后退、横移、斜向移动、原地零半径旋转等多自由度运动，无需预留传统轮式底盘的转弯半径，适配空间局促的作业与竞赛场地。从实际用途来看，该底盘既可以作为VexIQ竞赛机器人的通用承载底座，搭载机械臂、抓取机构、传感器模组完成赛事指定的物料搬运、路径巡线、任务交互等动作，也可改造为小型仓储场景下的轻型转运载具，在货架间狭窄通道内完成小件物料的点对点配送，同时也能作为机械传动教学的实体演示载体，直观展示全向移动的运动原理与框架式搭建结构的设计逻辑。在功能特性上，底盘采用对称式四轮布局，四个全向轮分别独立对应安装位，每个轮组的安装座预留了标准孔位，可直接适配标准VexIQ结构件的拼接需求，框架主体采用镂空式梁架结构，在保证整体结构刚性的前提下尽可能降低底盘自重，减少动力负载，上层预留了平整的控制模块安装区域，可直接固定主控器、电池组等核心电控部件，布线槽位沿梁架内侧预留，避免运动过程中线缆与轮组、传动部件发生干涉。设计思路上，整体采用模块化拼接理念，所有结构连接点均采用通用的销孔配合设计，无需定制加工件即可完成组装与拆解，方便使用者根据不同的任务需求调整轮距、轴距，或是拓展上层功能结构；传动路径采用短距离直连设计，尽可能减少传动环节的动力损耗，每个轮组的安装位都设置了微调余量，可补偿零件加工与组装过程中产生的公差，保证四个轮子的接地压力均匀，避免运动过程中出现打滑、走偏的问题。在外形尺寸与安装边界上，底盘整体采用正方形对称布局，长宽尺寸控制在VexIQ竞赛规则允许的常规参赛尺寸范围内，整体高度从地面到上层安装面预留了足够的电控部件安装空间，轮组突出底盘框架的尺寸经过严格核算，保证横移、旋转过程中轮体不会与上层拓展结构、周边障碍物发生剐蹭，底部离地间隙适配常规竞赛场地的拼接缝、微小坡度场景，不会出现底盘托底卡滞的问题，所有外接拓展结构的安装孔位均沿底盘中轴线对称分布，保证搭载不同功能模块时整体重心始终落在四轮支撑面的中心区域，避免急停、急启、旋转过程中出现侧翻风险。
