带凸台键槽直齿传动齿轮结构设计

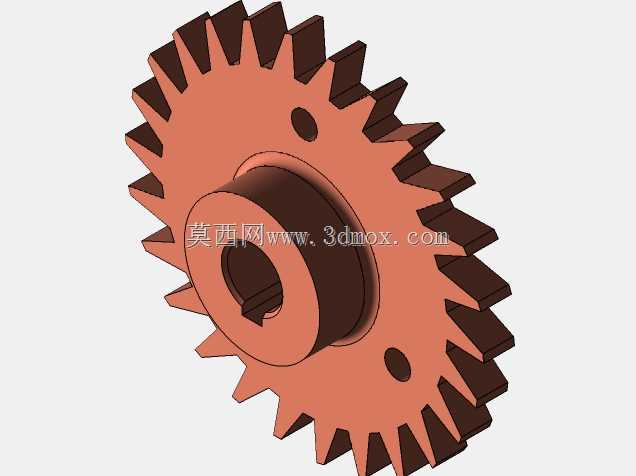

这款直齿传动齿轮是机械传动系统中应用极为广泛的基础动力传递构件，可适配轻工输送设备、小型机床进给机构、包装设备传动单元、农用小型机具等多类场景的动力传输需求，核心作用是在平行轴之间传递旋转扭矩，通过轮齿的精准啮合实现稳定的转速变换与动力传递，保障整套传动链路的运转同步性。从结构设计来看，该齿轮采用直齿圆柱齿形设计，齿廓为标准渐开线齿形，啮合过程中无轴向附加力，安装调试难度低，传动过程中径向受力均匀，适配中等载荷、恒定转速的常规传动工况。齿轮中心设置带键槽的轴孔，键槽采用标准平键适配尺寸，装配时可通过平键实现与传动轴的周向固定，避免传动过程中齿轮与轴发生相对转动，保障扭矩传递的可靠性；轴孔一侧延伸出定位凸台结构，凸台外径大于轴孔直径，装配时可抵靠在传动轴的轴肩位置，实现齿轮的轴向定位，无需额外加装过多定位套即可确定齿轮在轴上的安装位置，简化装配流程。齿轮轮盘上对称设置两个减重安装孔，在不影响轮体结构强度的前提下，有效降低齿轮自身重量，减少传动过程中的转动惯量，降低驱动端的动力损耗，同时这两个孔也可作为装配时的工艺孔，方便工装卡具夹持完成齿轮的压装、拆卸作业。齿部参数经过合理匹配，齿厚均匀，齿顶与齿根过渡处做了圆弧过渡处理，可有效降低啮合过程中的应力集中，提升轮齿的抗弯曲疲劳强度，延长齿轮的使用寿命。在安装边界上，该齿轮的轴向安装尺寸由凸台厚度与轮盘厚度共同决定，径向安装尺寸需匹配齿顶圆直径预留足够的啮合间隙，安装时需保证齿轮与配对齿轮的中心距符合设计公差要求，齿面啮合接触斑点沿齿高、齿长方向的占比符合传动精度要求，运行过程中可搭配润滑脂或润滑油进行齿面润滑，降低齿面磨损，减少运转噪音，保障传动过程平稳顺畅，可满足常规工业场景下长时间连续运转的传动需求。
