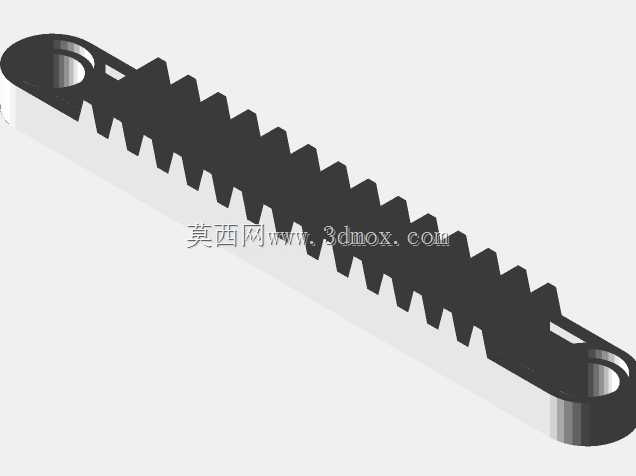

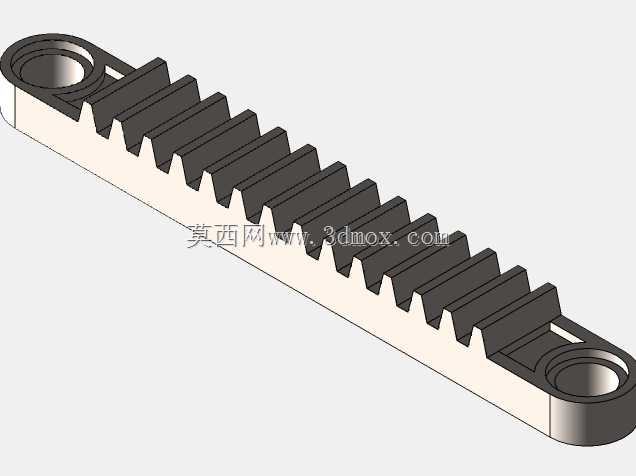

积木转向系统用长条齿条传动构件

这款齿条传动构件是面向积木类机械拼装场景设计的核心传动零件，主要应用在小型拼装机械的转向传动、直线往复驱动单元中，能够和配套的圆柱齿轮形成稳定的齿轮齿条啮合副，将齿轮的旋转运动平稳转化为齿条的直线往复运动，或是反向将直线推力转化为齿轮的旋转扭矩，在拼装的转向系统、滑动调节机构、直线进给结构中承担动力传递的核心作用。从实际使用场景来看，这类齿条构件常被用在拼装车辆的前轮转向联动结构、小型机械臂的直线伸缩单元、可调工作台的位移驱动结构中，依靠齿形的精准啮合传递动力，相比摩擦传动的结构拥有更高的传动精度，不会出现打滑丢转的问题，能够保证拼装机构的动作同步性和位置控制准确性。在功能特性上，这款齿条采用了等距渐开线齿形设计，齿廓参数和配套标准齿轮完全匹配，啮合过程中齿面接触均匀，传动阻力小，往复运动过程中没有明显的卡滞或虚位；构件两端设计有带通孔的连接耳位，能够通过标准拼装销和其他结构件快速连接固定，不需要额外设计转接结构，安装拆卸都十分便捷；齿条主体采用长条形等截面设计，整体结构刚度充足，在承受常规传动推力时不会出现明显的挠曲变形，能够保证长行程传动过程中的啮合稳定性。在设计思路上，这款构件优先保证了齿形参数的标准化，确保和同模数的齿轮能够实现无侧隙或微侧隙啮合，减少传动回程误差；其次在结构轻量化上做了优化，主体非啮合区域做了等厚减薄处理，在保证结构强度的前提下尽可能降低构件自身重量，减少传动过程中的惯性负载；连接耳位的通孔位置经过精准定位，和齿条基准面的位置度公差控制在极小范围内，保证安装后齿条的直线度，避免安装偏差导致的啮合卡滞。从安装边界来看，这款齿条整体为细长条形结构，两端连接耳的通孔中心距经过标准化设计，能够适配常规积木结构梁的安装孔位；齿条的齿顶高、齿根高都按照标准模数设计，安装时只需要保证配套齿轮的分度圆和齿条的分度线相切，就能实现最佳啮合状态，不需要额外调整啮合间隙；构件整体厚度统一，能够嵌入标准宽度的结构梁滑槽内，运动过程中可以依靠滑槽侧壁提供导向，不需要额外加装导向构件，大幅简化了整体机构的设计复杂度。
